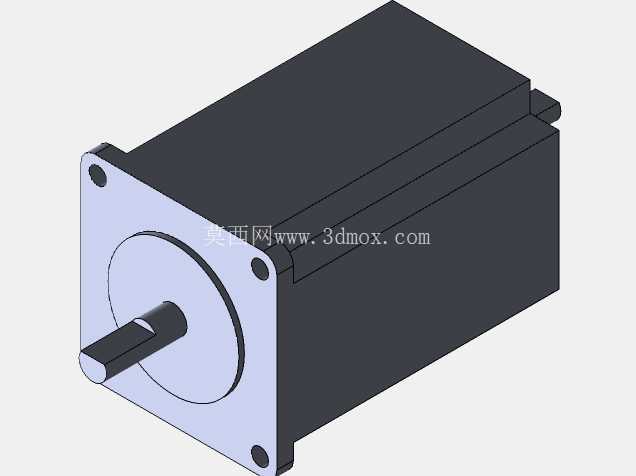

NEMA23双出轴步进电机结构设计

做非标自动化设备选型的时候，57规格的步进电机永远是绕不开的选项，尤其是双出轴的款式，很多场景下能省掉不少额外的传动结构设计。这款NEMA23规格的双向轴步进电机，在3D打印设备、小型数控雕刻机、桌面级点胶工位、皮带输送线的驱动端都有非常广泛的应用，很多做小型工装治具的工程师也会优先选这个尺寸段的电机，毕竟扭矩区间、安装尺寸的适配性都经过了大量实际项目验证。

从实际使用的角度说，双出轴的设计核心价值是拓展负载连接的灵活性，电机尾端的出轴可以直接加装编码器做闭环反馈，也可以安装手轮实现设备调试阶段的手动微调，部分需要双端同步带传动的工位，甚至可以直接用一根电机同时驱动两侧的传动轮，省去额外的传动轴、联轴器成本，也能缩小整套机构的安装空间。做结构设计的时候要注意，这类电机的前端安装法兰是标准NEMA23安装孔位，四个安装孔的中心距是57mm见方，法兰定位凸台的直径、出轴的直径和键槽尺寸都遵循行业通用标准，选型的时候不用反复核对安装匹配度，只要确认扭矩、机身长度满足负载要求就能直接套用。

建模的时候要重点关注几个安装边界尺寸：首先是电机本体的方形截面轮廓，做安装座避让的时候要留出足够的间隙，尤其是电机尾部出线的位置，要预留线缆弯折的空间，避免设备运行的时候线缆和周边结构产生摩擦；其次是两端出轴的长度，设计联轴器或者同步轮安装位的时候，要保证传动件的锁紧位置完全落在出轴的有效配合段上，不能顶到电机的端盖，也不能让配合长度不足导致传动打滑；另外电机端盖上的安装螺丝孔是盲孔，设计安装螺丝长度的时候要算好拧入深度，螺丝太长会顶到电机内部的定子绕组，直接造成电机损坏。

从功能特性上看，这个尺寸段的步进电机保持扭矩足够驱动大部分中低负载的直线运动机构，搭配对应的步进驱动器可以实现精准的开环位置控制，不需要额外的反馈元件就能满足大部分工位的定位精度要求，成本相比伺服电机低很多，维护也更简单，不需要做复杂的参数调试，接好脉冲方向信号就能正常运行。很多做桌面级自动化设备的团队，会把这个型号的电机作为标准选型件，整套安装支架、传动轮的设计都做成通用模块，新项目的时候直接调用就能缩短设计周期。

实际装配的时候要注意，电机安装面的平面度要控制在合理范围内，不能有明显的凸起或者倾斜，不然电机法兰锁紧之后会导致电机本体和安装座产生内应力，长时间运行会影响轴承的使用寿命，严重的话还会导致电机出轴径向跳动变大，影响传动精度。连接负载的时候要保证电机轴和负载轴的同轴度，哪怕是用弹性联轴器，也要尽量把偏心量控制在联轴器允许的补偿范围内，不然运行的时候会产生额外的径向负载，加快电机轴承的磨损，还会带来不必要的运行噪音。

很多刚入行的工程师做选型的时候，容易只看电机的标称扭矩，忽略了电机的矩频特性，实际上步进电机的输出扭矩会随着转速升高快速下降，设计传动比的时候要把工作转速区间对应扭矩算清楚，避免高速段扭矩不足导致丢步。双出轴的设计虽然拓展了使用场景，但也要注意尾端连接的负载不能超过出轴允许的径向和轴向负载上限，不然同样会损伤电机的内部轴承。建模的时候把这些安装边界、配合尺寸都做准确，后续出工程图、加工安装零件的时候就不会出现装配干涉、尺寸不匹配的问题，能大幅减少样机调试阶段的改模次数。
