框架式线圈绕制加工设备结构设计

　　从结构布局来看，设备主体采用方通焊接成型的框架式机架，底部预留100mm高度的可调脚轮安装位，整体安装边界控制在长宽800mm*700mm、高度1200mm范围内，可直接放置于标准车间工作台旁，也可独立落地安装，机架内部预留了绕线主轴驱动组件、张力控制机构、排线导轮组的安装空间，中层横撑用于固定驱动电机与传动带轮组，下层空间可放置电气控制元件与接线端子排，避免走线外露带来的生产安全隐患。这款绕线设备的结构设计，核心围绕中小型电机定子绕组、小型变压器线圈、通讯类电感线圈的批量绕制作业场景展开，在电子元器件加工、小型电机生产、通讯配件制造的车间产线中，这类设备是线圈成型工序的核心工装载体，区别于大型全自动绕线产线的高占地、高投入特性，该款设备采用立式框架结构，适配多品种小批量的线圈加工需求，可在工位旁完成上料、绕制、下料的全流程操作，无需额外搭建大型安装基座。

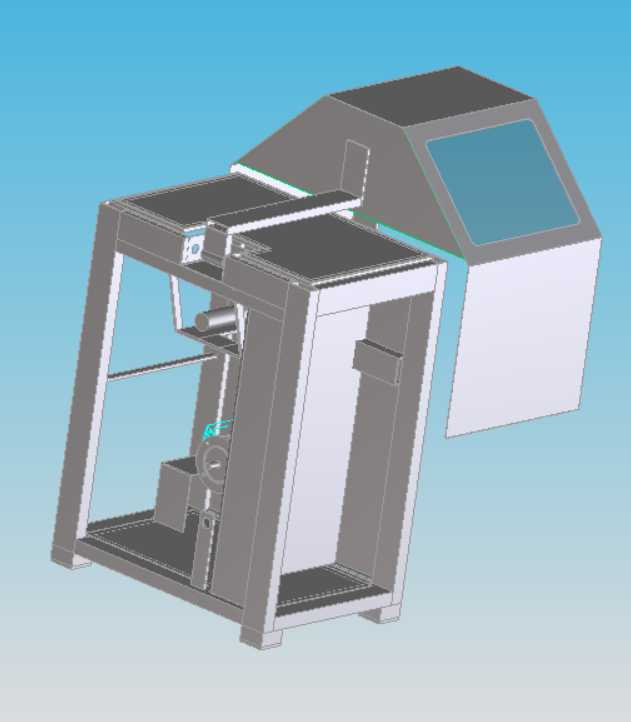

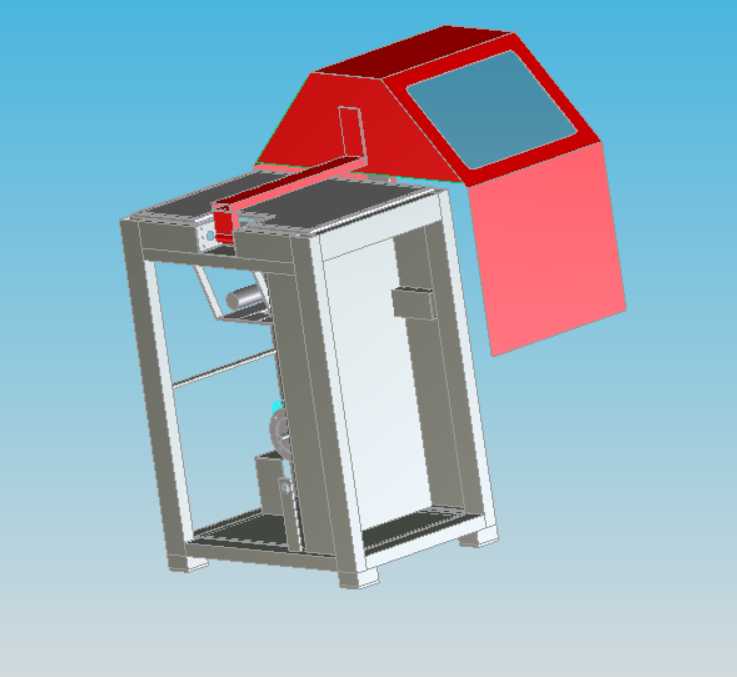

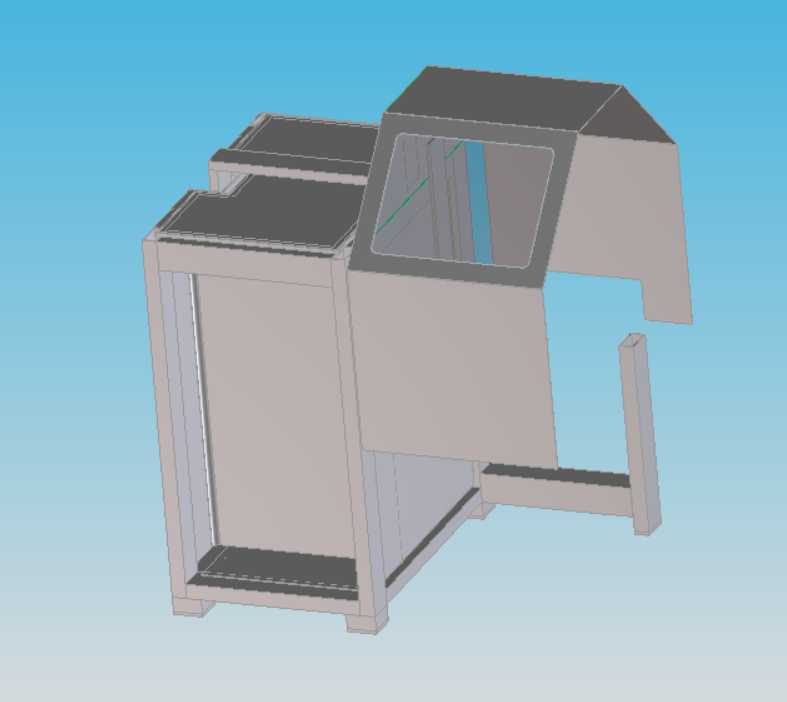

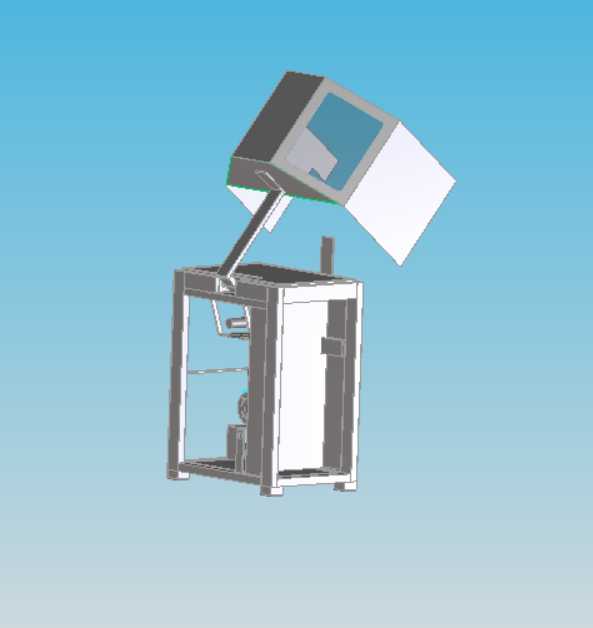

　　设备上部的上掀式防护舱是设计的核心细节之一，防护舱采用薄钢板折弯成型，边缘做折边加强处理，开合角度可达105度，上掀后可完全露出绕线工位的装夹区域，方便操作人员完成骨架装夹、线材穿引、初始线头固定的操作，防护舱闭合后可覆盖整个绕线作业区域，避免绕制过程中线材崩断飞出造成人员伤害，同时防护舱上部嵌入的透明视窗采用耐冲击亚克力材质，可在作业过程中实时观察绕线排线状态，无需频繁开启防护舱。在功能设计层面，该设备的绕线主轴采用锥度装夹结构，可适配不同内径的线圈骨架，装夹端的同轴度控制在0.05mm以内，避免高速绕制过程中出现骨架跳动导致的排线不齐问题，排线机构采用丝杠传动结构，可根据线材直径调整排线节距，适配0.1mm到1.5mm线径的漆包线绕制作业，张力控制组件布置在机架侧方的走线通道内，可根据线材材质与线径调整阻尼张力，避免绕制过程中线材拉细变形或者松垮散乱。

　　从设计思路上，这款设备没有追求过度的自动化集成，而是优先考虑车间实际使用的维护便捷性，所有传动部件均采用快拆式盖板设计，日常维护时无需拆解主体机架即可完成传动带更换、润滑脂加注、导轮更换的操作，机架的方通连接处均采用焊接后铣平加工的工艺，保证整体框架的平面度与结构刚性，即使在最高1200转/分钟的绕线转速下，机架的振动幅度也可控制在0.1mm以内，不会出现共振导致的绕线精度下降问题。设备的操作区域布置在机架正面的中部位置，高度距离地面900mm，符合操作人员站立作业的人机工程学高度，无需弯腰或者抬手即可完成所有操作按钮的触发与骨架装夹作业，防护舱的开合把手设置在舱体正面下缘，操作人员单手即可完成开合操作，不会干扰正常的上下料流程。

　　在实际生产场景中，这类设备可配合不同的装夹工装，完成电机定子绕组、电磁阀线圈、通讯信号电感线圈、小型变压器高低压绕组的绕制作业，相比手动绕线工具，绕线的排线整齐度与匝数精度可提升90%以上，同时降低操作人员的劳动强度，单台设备的作业效率可抵3到4名熟练绕线工人的手动作业量，且绕制完成的线圈一致性更高，可有效减少后续浸漆、装配工序的不良率。设备的走线全部采用机架内部的穿线孔布置，外部无裸露的电线与气管，避免车间作业过程中线缆被物料剐蹭破损的风险，底部的可调脚杯可根据车间地面的平整度调整设备水平度，即使在地面存在轻微坡度的车间环境中，也可保证设备主轴的水平度满足绕线精度要求。
