通风式汽车制动盘结构设计

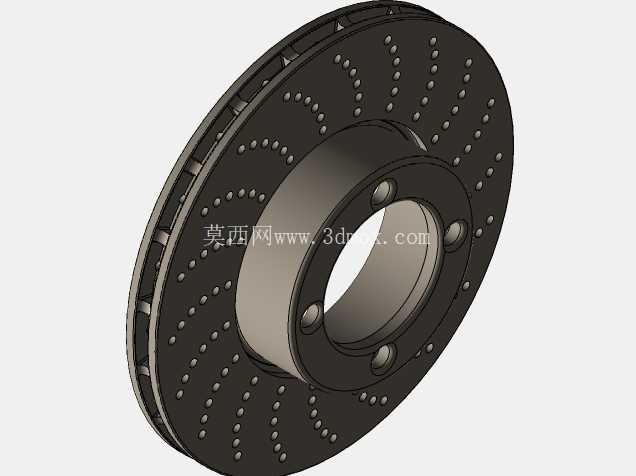

　　这款通风式制动盘是面向乘用车辆盘式制动系统开发的核心摩擦部件，日常装车场景覆盖家用轿车、城市SUV等多数采用四轮盘刹的量产车型，核心作用是在车辆制动过程中，通过与制动卡钳的摩擦片接触，将车辆行进的动能转化为热能耗散，实现稳定减速与驻车锁止的功能。不同于实心制动盘的结构设计，这款产品采用双层摩擦盘面加内部径向通风道的结构布局，当车轮带动制动盘同步旋转时，内部通风道会形成类似离心风机的气流效应，将制动过程中摩擦产生的高温快速从盘面甩出，避免长时间连续制动时摩擦面温度过高引发的热衰减问题，保障山区长下坡、频繁启停路况下的制动效能稳定性。

　　从结构设计逻辑来看，摩擦工作面上采用了阵列排布的凹点钻孔设计，这些凹点并非单纯的装饰结构，一方面可以在制动过程中刮除摩擦片表面磨下的粉尘碎屑，避免碎屑夹在摩擦副之间引发制动抖动、异响，另一方面也能进一步增加盘面的散热面积，同时在雨天行车时快速破除摩擦面的水膜，缩短湿滑路面的制动响应距离。盘面的钻孔排布经过受力校核，避开了摩擦面的应力集中区域，不会因钻孔导致盘面结构强度下降，正常制动工况下不会出现盘面开裂的失效问题。

　　安装侧的轮毂连接法兰采用等距分布的螺栓孔设计，匹配对应车型的轮毂轴头安装位，法兰与摩擦盘面之间的过渡段做了圆弧卸荷处理，减少制动时扭矩传递过程中的应力集中，中心定位孔与轴头的配合尺寸按照过渡配合公差设计，装车后可以保证制动盘的旋转同轴度，避免高速制动时出现方向盘抖动的问题。设计过程中需要重点控制几个安装边界尺寸：首先是摩擦盘面的总厚度，要匹配对应卡钳的摩擦片间隙，过厚会导致卡钳无法正常安装，过薄则会导致制动行程过长；其次是中心定位孔的直径与螺栓孔的分布圆直径，这两个尺寸直接决定了制动盘能否顺利适配轴头，螺栓孔的孔径要比固定螺栓直径大出合理的安装间隙，方便装配时的对位调整，同时也能避免热胀冷缩导致的螺栓剪切应力过大；最后是制动盘的有效摩擦半径，这个参数直接决定了制动力矩的输出大小，需要和卡钳的活塞推力、车辆整备质量做匹配计算，避免制动力不足或者制动力过载导致的部件损坏。

　　内部通风道的设计采用径向直叶片布局，相比弯曲叶片结构，直叶片的铸造工艺性更好，量产时成品率更高，同时通风散热效率能够满足常规民用车型的使用需求，通风道的叶片厚度经过优化，在保证结构刚度的前提下尽可能增加通风道的通流面积，提升散热效率。摩擦工作面的平面度、端面跳动量都有严格的形位公差要求，加工过程中需要一次装夹完成双摩擦面的精车工序，保证两端面的平行度，避免装车后制动时出现踏板弹脚、制动抖动的问题。在实际选型匹配过程中，还要注意制动盘的材质选用，这类通风制动盘一般采用灰铸铁材质，兼顾耐磨性能、导热性能与成本控制，摩擦面的硬度控制在合理区间，既保证自身的磨损寿命，也不会过度损耗摩擦片，实现摩擦副的寿命匹配。
