汽车通风盘式制动卡钳总成结构设计

这套盘式制动结构主要面向乘用车前轮制动场景适配，区别于传统鼓式制动的封闭结构，盘式制动的外露式散热结构能在连续制动工况下快速导出摩擦产生的热量，避免热衰减带来的制动效能下降，目前在乘用车辆、轻型商用车辆的前后桥配置中已经成为主流选型方向。从实际装车场景来看，该结构安装在车轮轮毂的转向节接口位置，制动盘随车轮同步转动，卡钳本体通过安装螺栓固定在转向节的支架上，属于固定卡钳还是浮动卡钳的选型，直接决定了安装位的螺栓孔分布、卡钳本体的避让空间以及制动管路的走向，本次设计的对置活塞卡钳结构，相比浮动卡钳能提供更线性的制动力输出，同时两侧摩擦片的磨损均匀性更好，适合对制动性能要求较高的车型配置。

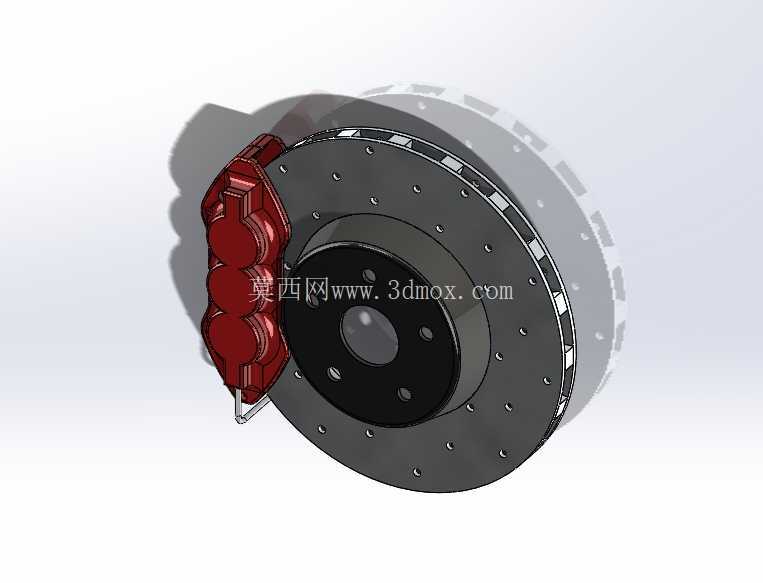

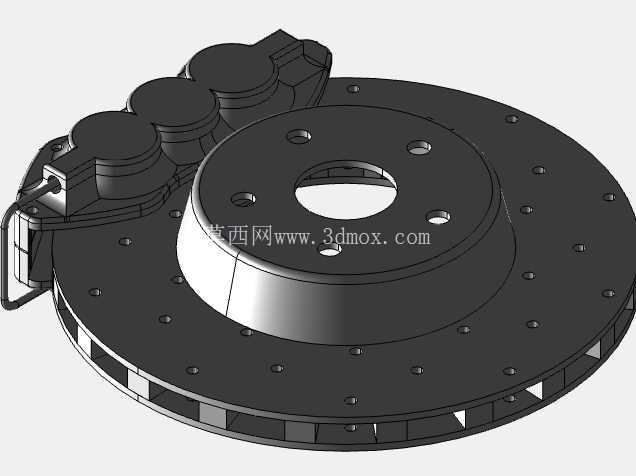

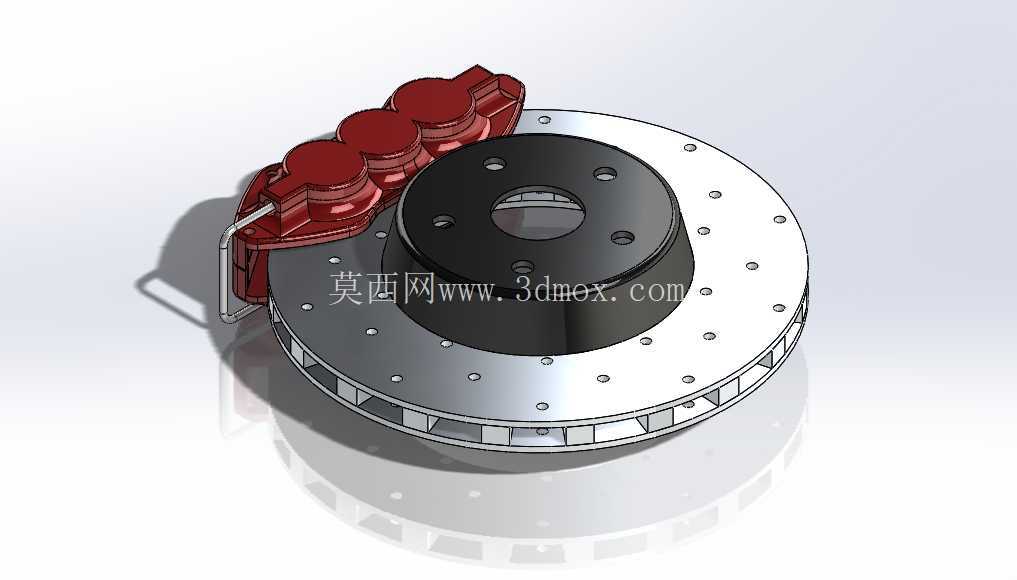

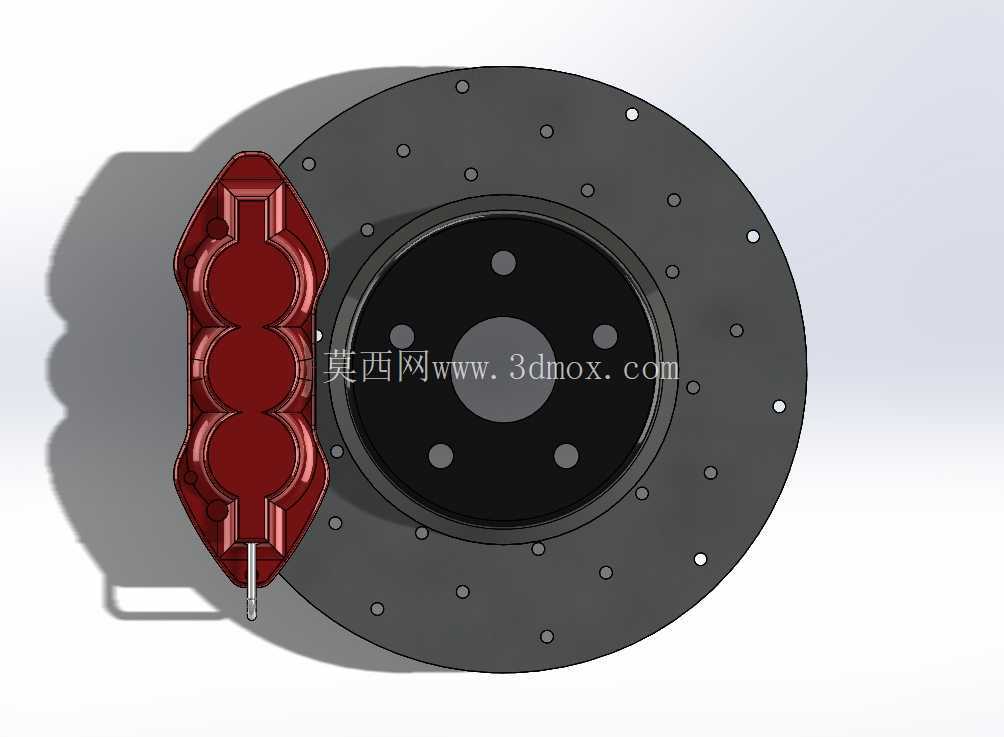

设计过程中首先要明确的是安装边界约束，首先是制动盘的安装节圆直径需要和轮毂轴承的安装法兰匹配，中心孔的尺寸要避开轮毂轴头的凸台结构，避免装车时出现干涉；制动盘的通风道结构采用径向直道设计，在车轮转动时能利用离心力将空气从盘中心导入，从外缘甩出，带走摩擦面的热量，盘面的钻孔结构一方面能进一步提升散热效率，另一方面可以在雨天行驶时快速排开制动盘与摩擦片之间的水膜，缩短湿滑路面的制动响应时间。卡钳部分的活塞布局采用多活塞对置排列，不同直径的活塞组合可以让摩擦片在制动过程中受力更均匀，避免摩擦片出现偏磨，延长摩擦片的更换周期；卡钳本体的流道设计要保证制动液能均匀输送到各个活塞腔，同时要预留排气螺钉的安装位置，方便售后维修时排出管路内的空气，避免制动发软的问题。

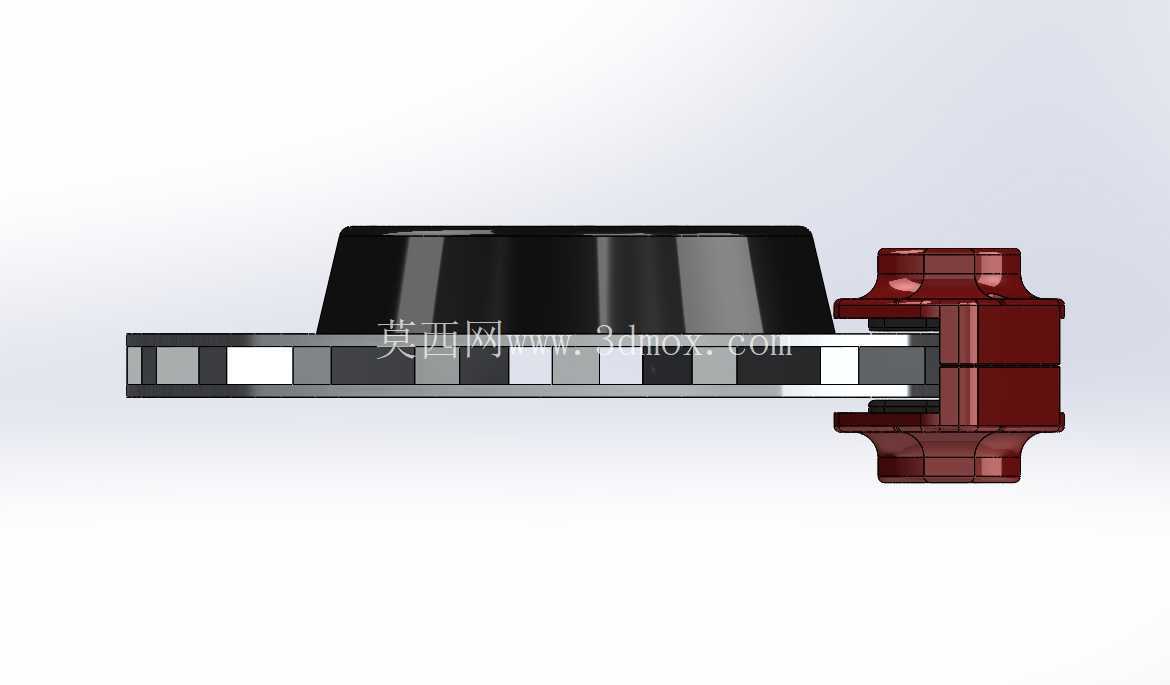

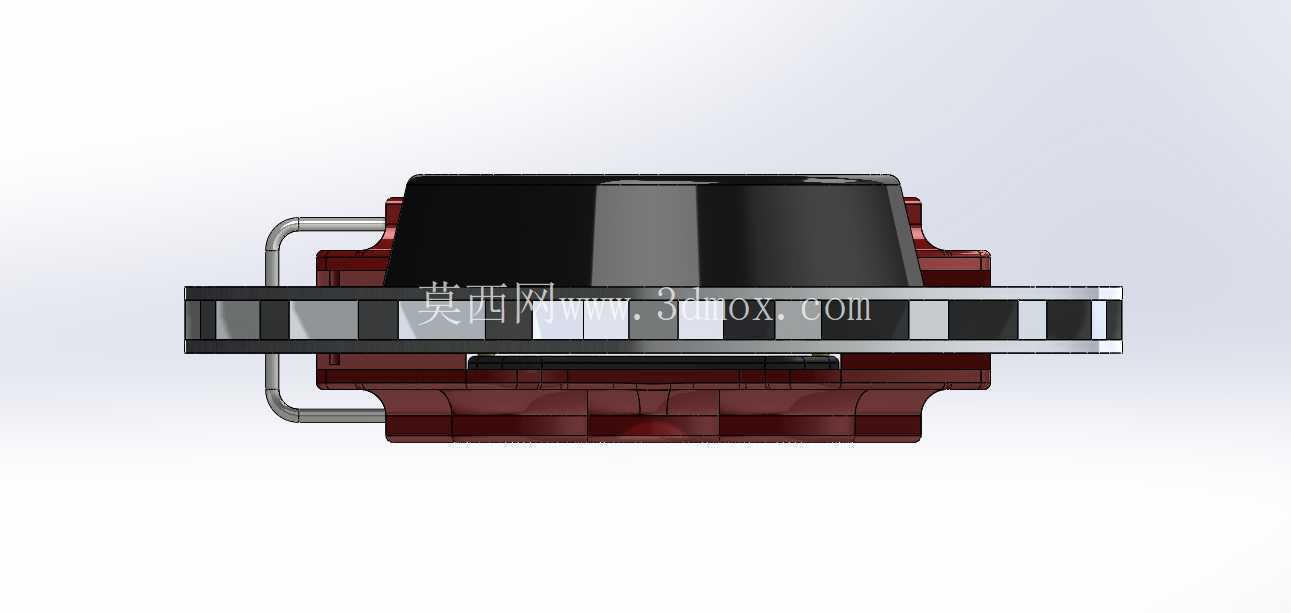

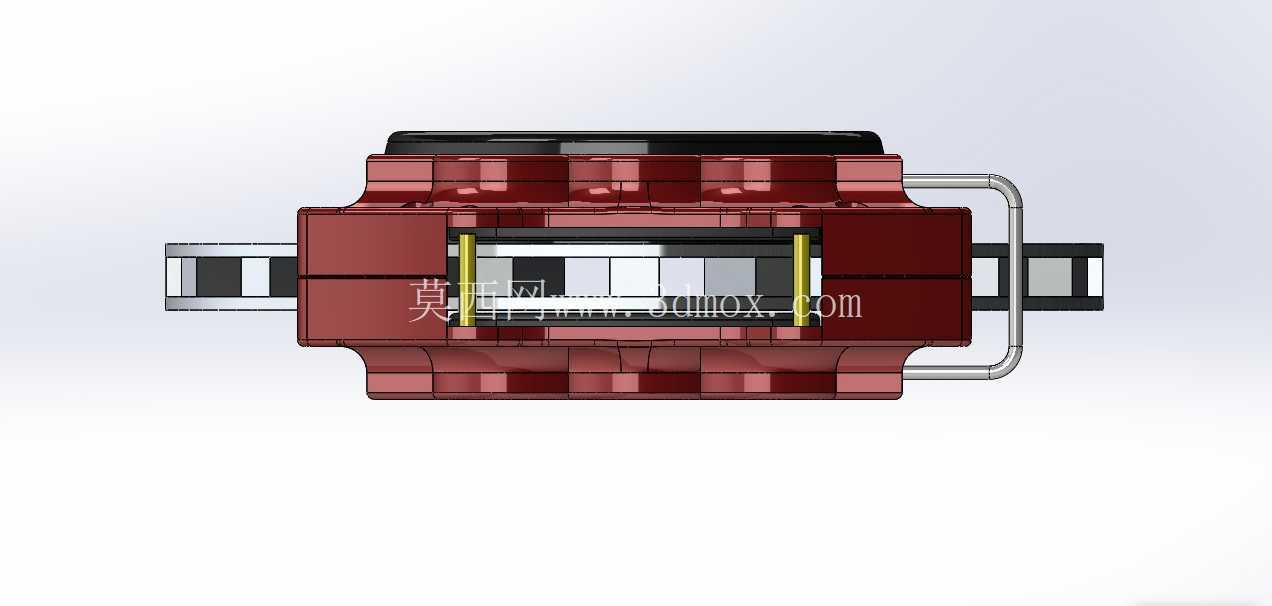

在结构细节处理上，摩擦片的背板与卡钳支架之间要设计导向结构，保证制动解除时摩擦片能顺利回位，避免拖磨导致的油耗上升与摩擦片异常磨损；制动盘的摩擦面平面度、端面跳动量需要控制在合理公差范围内，否则装车后会出现制动抖动的问题，影响驾驶质感；卡钳本体的外形需要避让轮毂的辐条结构，在转向极限位置时不能与轮毂、悬架拉杆、防尘套等周边部件发生运动干涉，这部分在建模阶段需要同步做运动包络的校核，确认全行程下的安全间隙。

从功能实现逻辑来看，当驾驶员踩下制动踏板时，制动主缸建立的液压通过管路传递到卡钳的各个活塞腔，推动活塞将两侧摩擦片压向旋转的制动盘，通过摩擦力将车轮的动能转化为热能散出，实现车辆减速；当制动踏板松开时，活塞腔的液压释放，活塞密封圈的回弹力带动活塞回位，摩擦片与制动盘之间保留微小间隙，解除制动状态。设计中还要考虑摩擦片磨损后的间隙补偿结构，通过活塞密封圈的弹性变形量自动补偿摩擦片的磨损量，保证整个摩擦片生命周期内的制动踏板行程保持在合理区间，不需要人工调整间隙。

建模过程中对各个配合面的公差配合需要做明确区分，比如活塞与卡钳缸筒之间采用间隙配合，配合面的表面粗糙度要满足密封件的工作要求，避免密封件过早磨损导致漏油；制动盘与轮毂法兰的配合面采用过渡配合，保证装配后的同轴度，减少高速转动时的动不平衡量；卡钳支架与转向节的安装螺栓要满足强度要求，在最大制动力工况下的剪切应力、拉应力都要在材料许用范围内，避免制动时出现结构失效。另外，制动盘的材料选择需要兼顾耐磨性与热稳定性，卡钳本体采用铸铝材料可以降低簧下质量，提升悬架的响应速度，活塞采用不锈钢材料可以避免锈蚀导致的卡滞问题，摩擦片的摩擦材料配方需要匹配制动盘的材料特性，保证不同温度区间下的摩擦系数稳定。
