双速变速箱下箱体铸造壳体结构设计

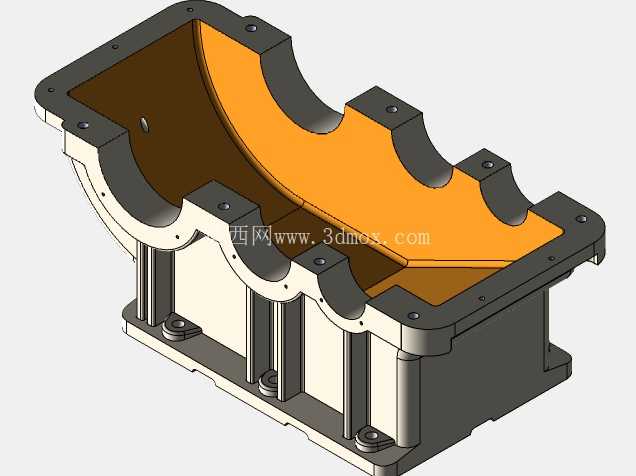

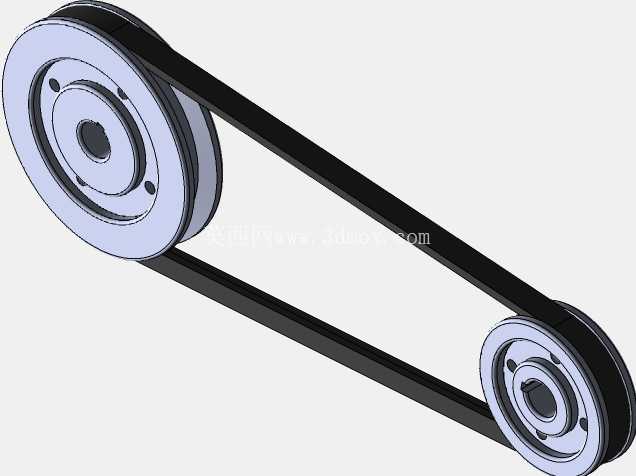

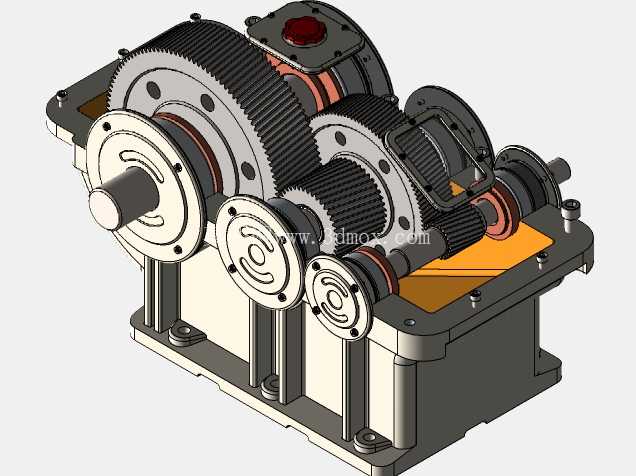

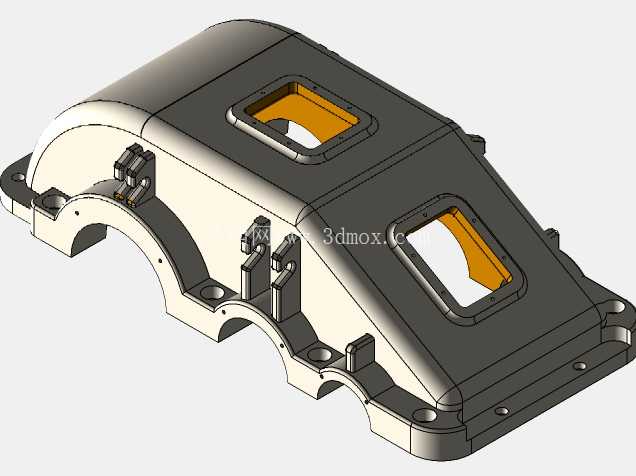

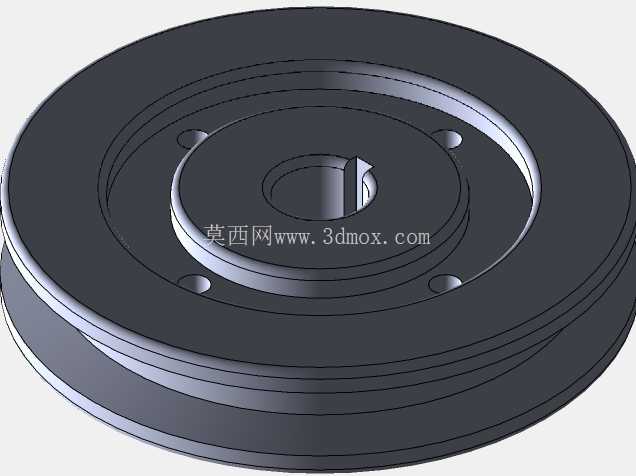

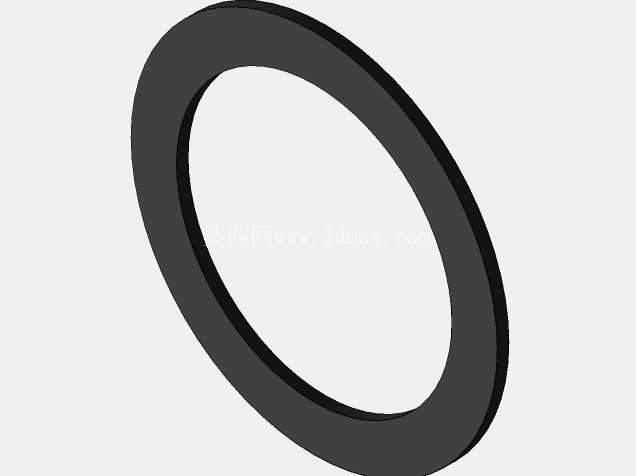

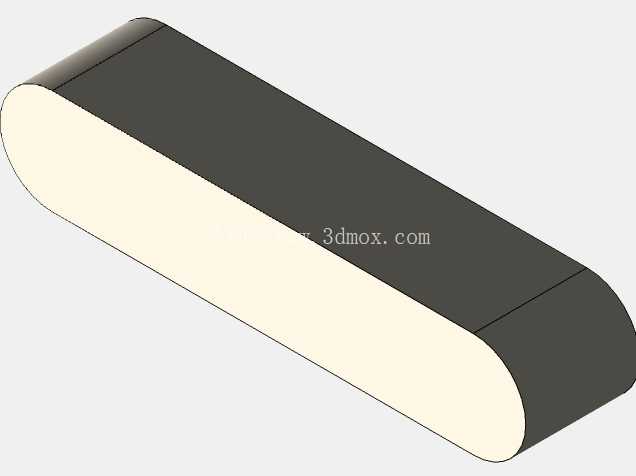

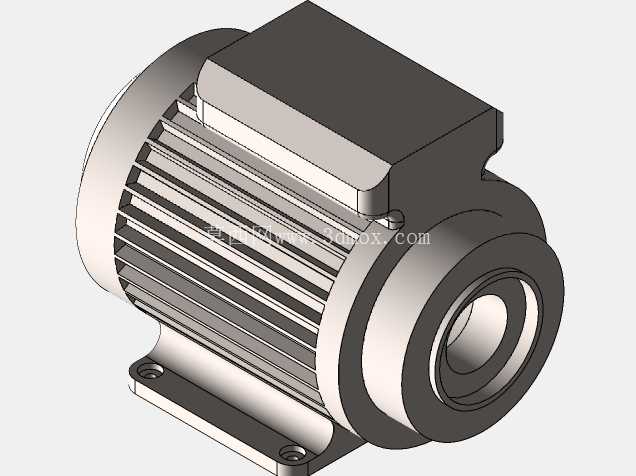

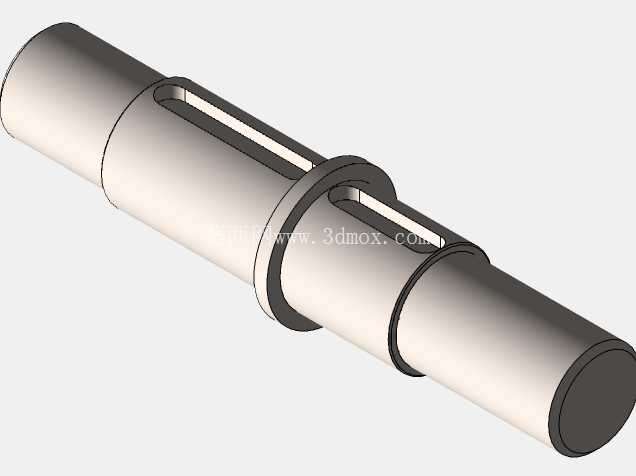

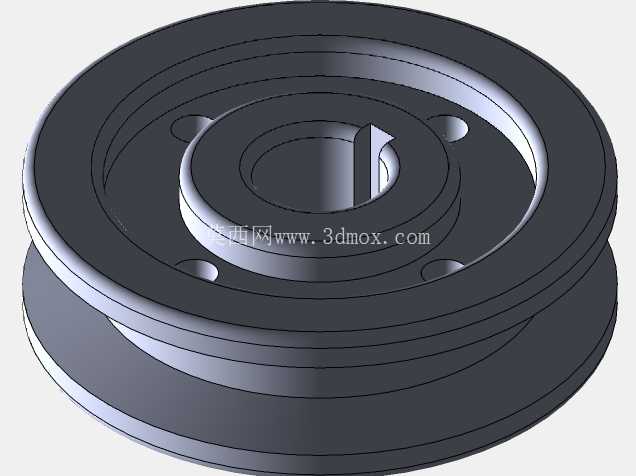

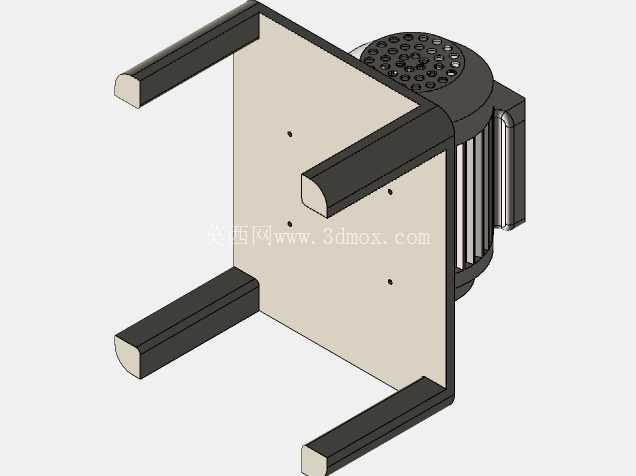

　　这款双速变速箱下箱体是传动系统核心承载构件，主要应用于需要两档变速输出的中小型工业传动场景，涵盖轻工输送设备、小型工程机械辅传、农用机械变速单元等领域，作为传动齿轮、轴系、轴承组件的安装基座，承担着容纳润滑介质、隔绝外界杂质、承载轴系工作载荷、保证各传动部件同轴度位置精度的核心作用。从结构设计逻辑来看，该箱体采用剖分式结构设计，上沿的法兰结合面加工有均匀分布的螺栓孔，用于与箱盖实现精准定位连接，结合面的平面度公差需控制在合理范围内，避免合箱后出现润滑油渗漏、轴系安装错位的问题。

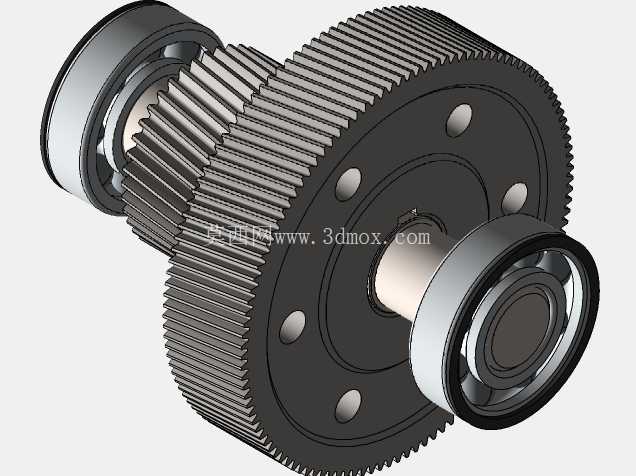

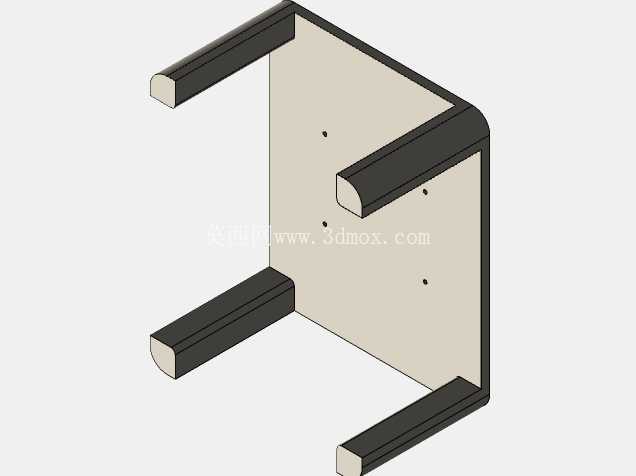

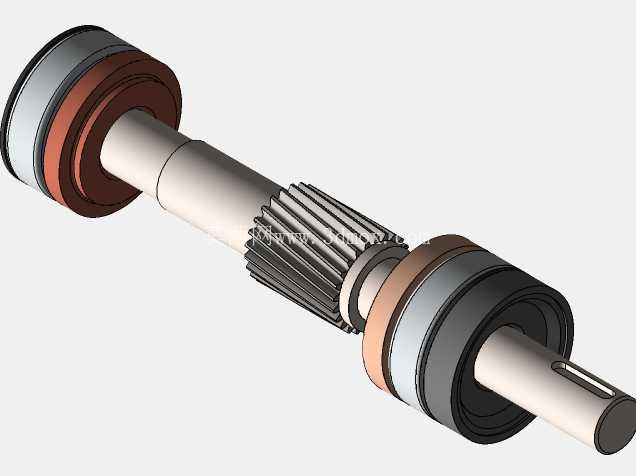

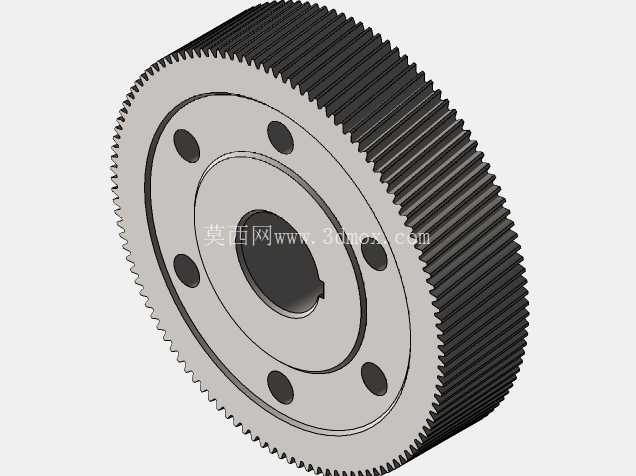

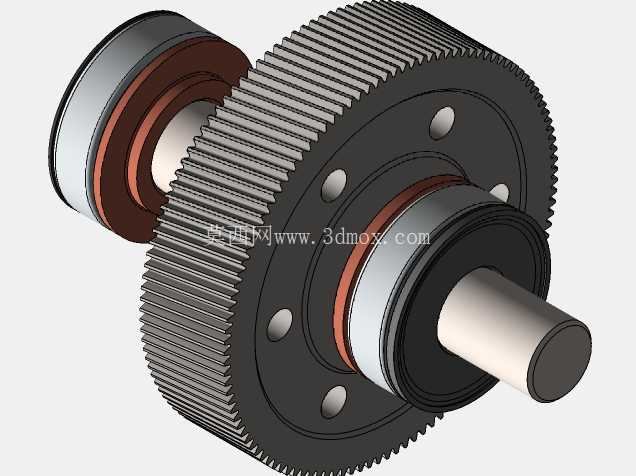

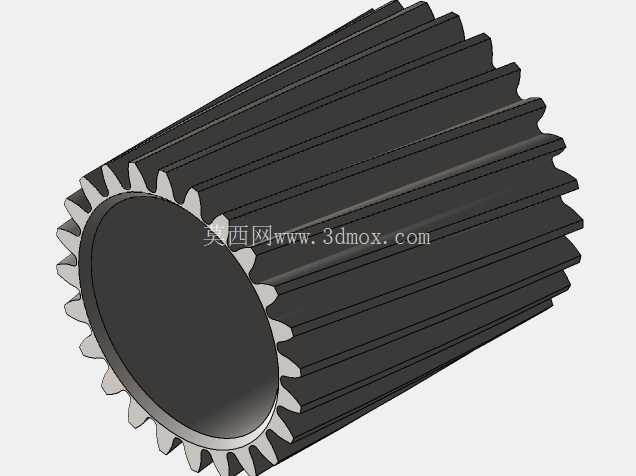

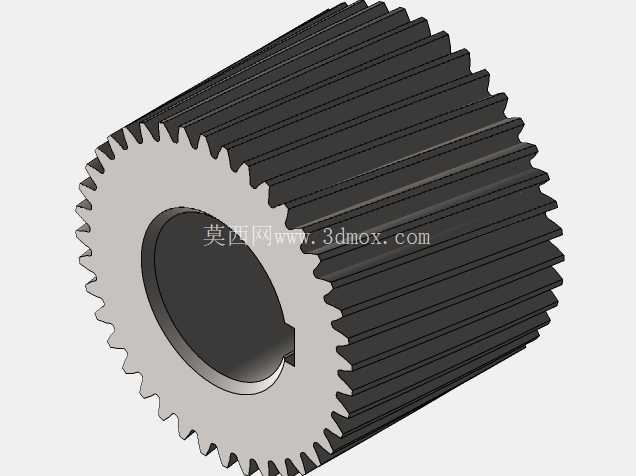

　　箱体内部的弧形曲面是为适配不同档位齿轮的回转半径设计的，既能够预留足够的齿轮运转空间，避免齿轮转动过程中与箱体内壁发生干涉，又能尽可能压缩箱体的无效容积，减少润滑油的加注量，同时控制整体重量。箱体侧壁设计有纵向加强筋结构，这些加强筋并非随意布置，而是对应内部轴承座的承载位置延伸至箱体底部安装面，能够将轴系工作时产生的径向载荷直接传递到安装基础，提升箱体整体的刚性，避免重载工况下箱体出现形变导致齿轮啮合精度下降、轴承偏磨的问题。箱体底部的四个安装凸台设置有地脚安装孔，用于将整个变速箱固定在设备机架上，凸台的高度经过统一设计，能够保证箱体安装后处于水平状态，避免内部润滑油出现偏流，影响齿轮与轴承的润滑效果。

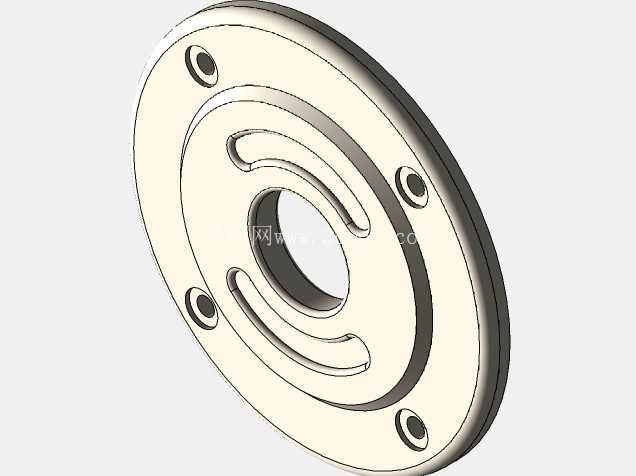

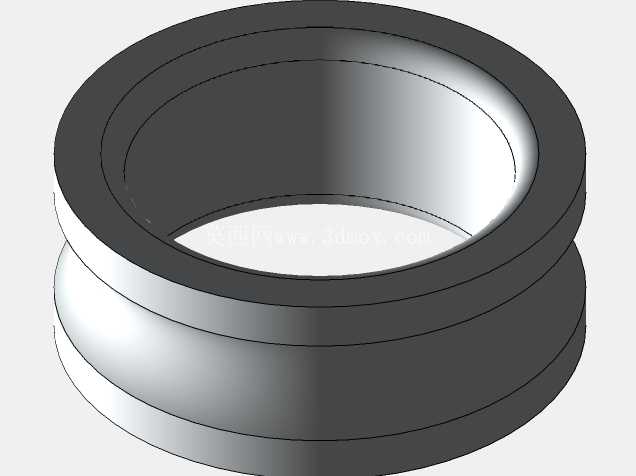

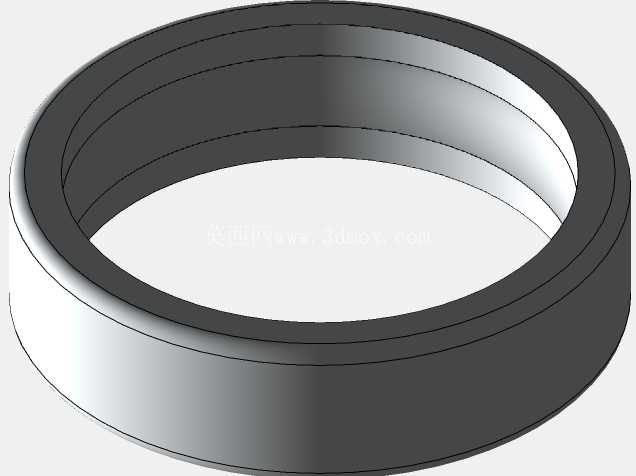

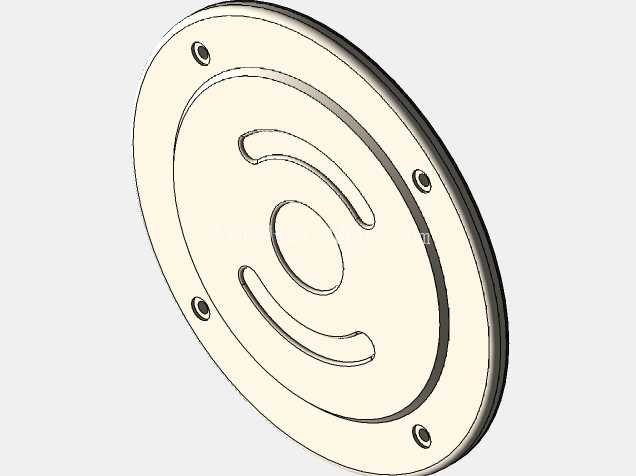

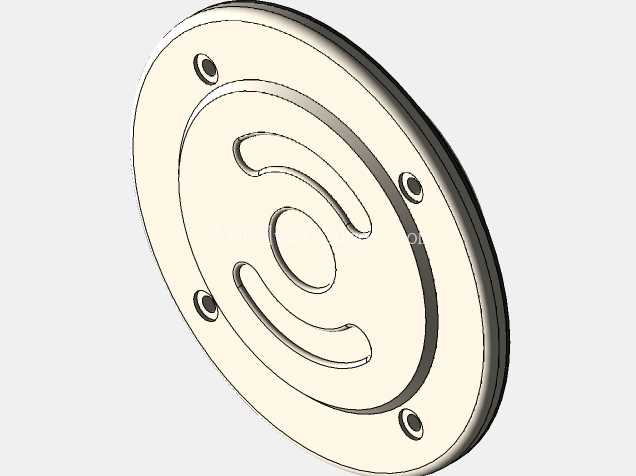

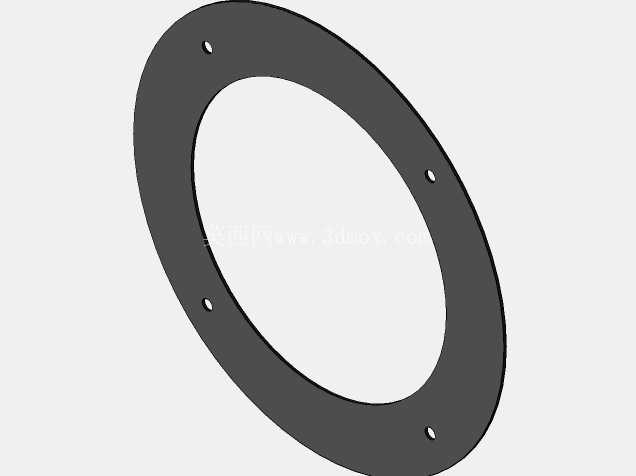

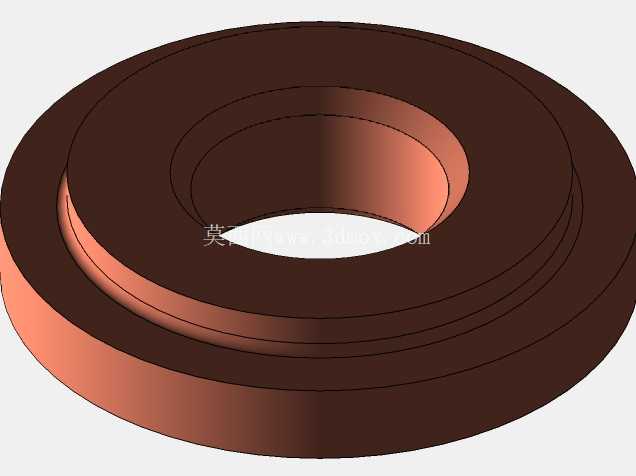

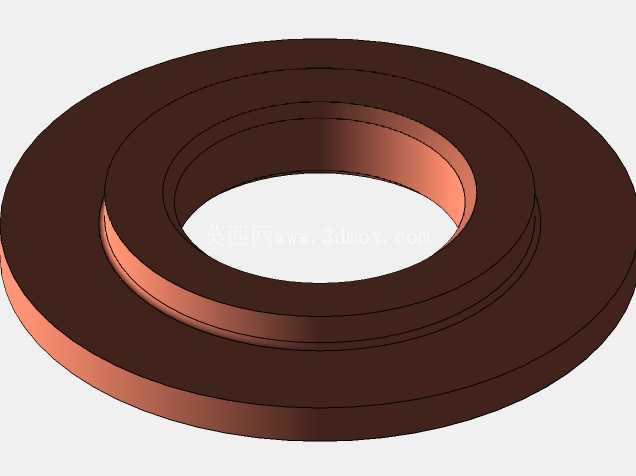

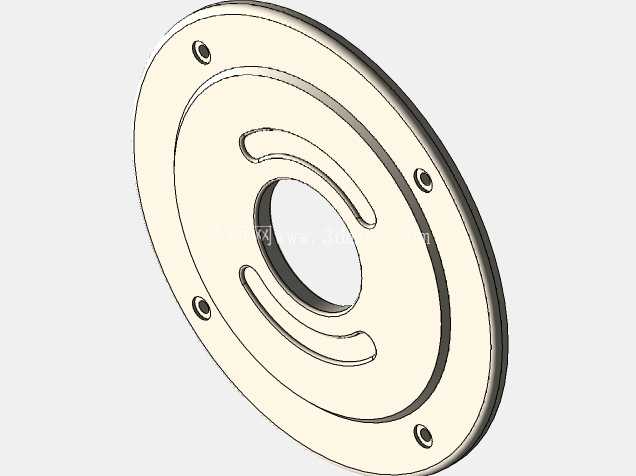

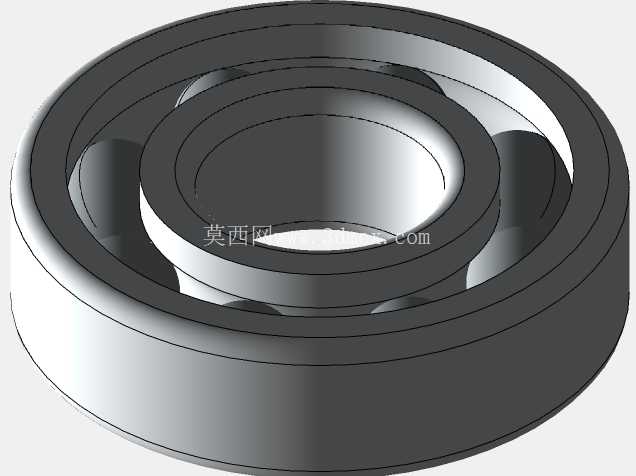

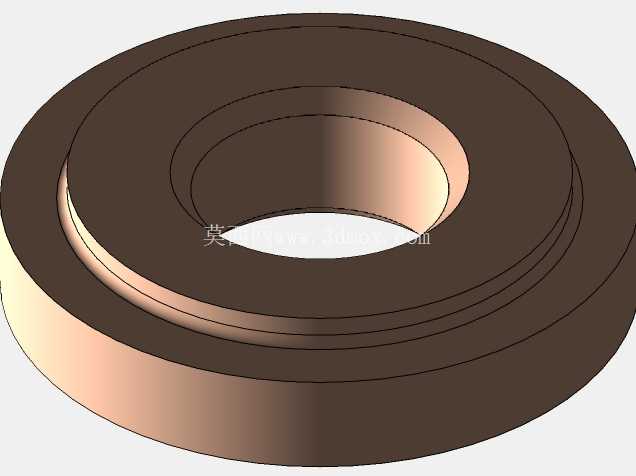

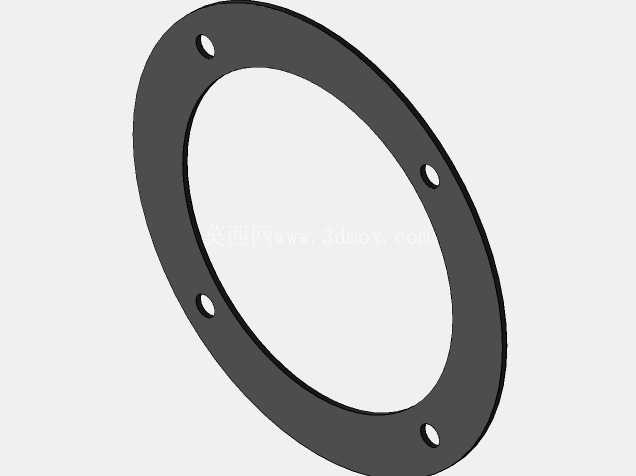

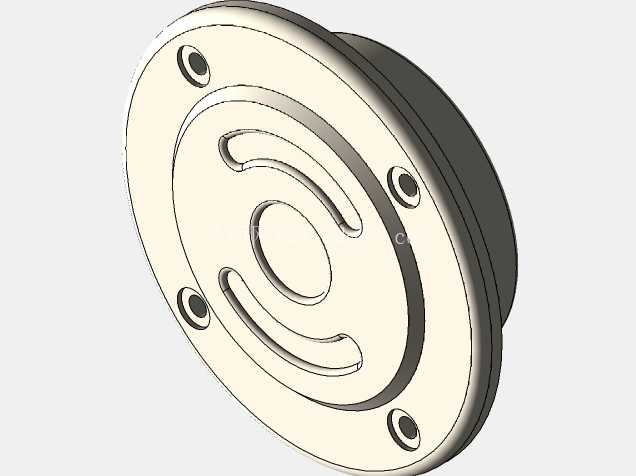

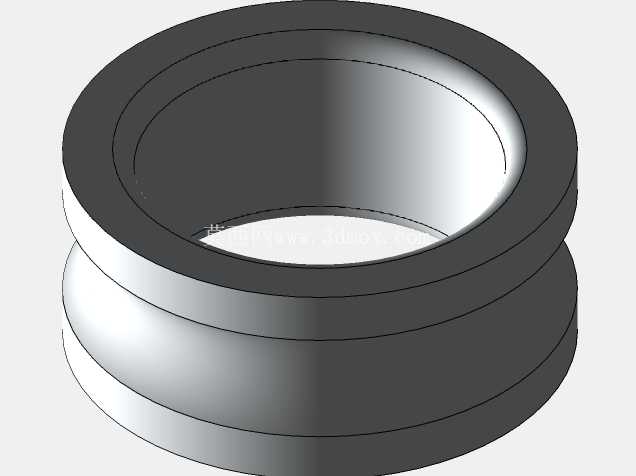

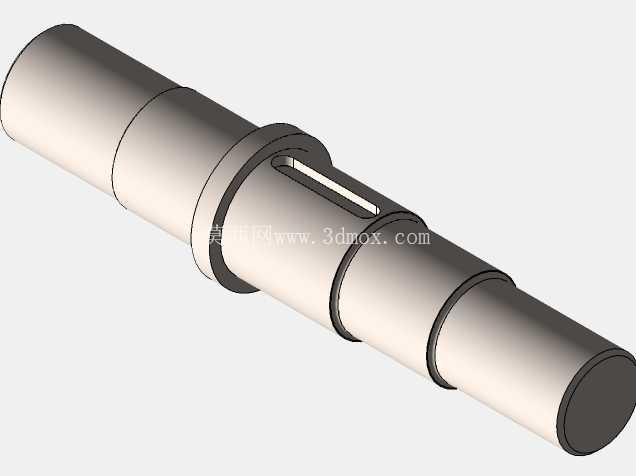

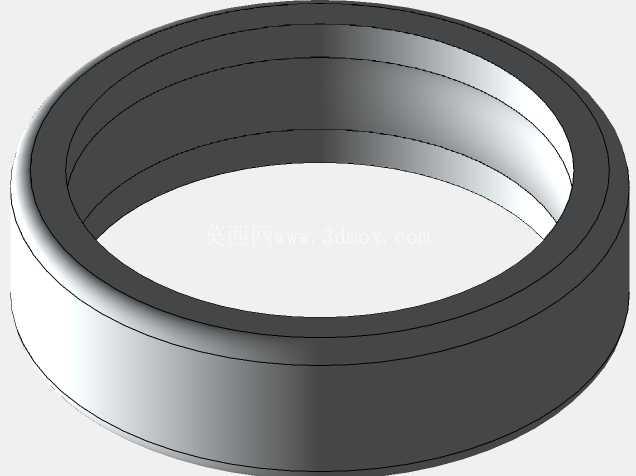

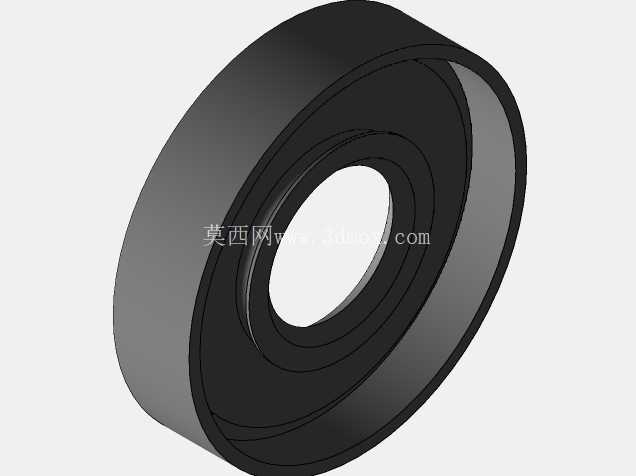

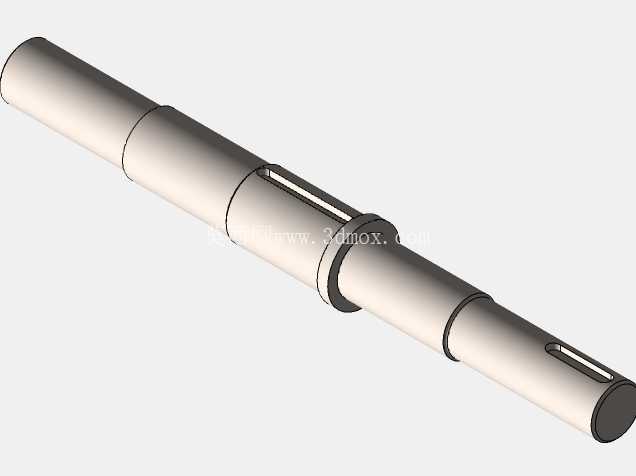

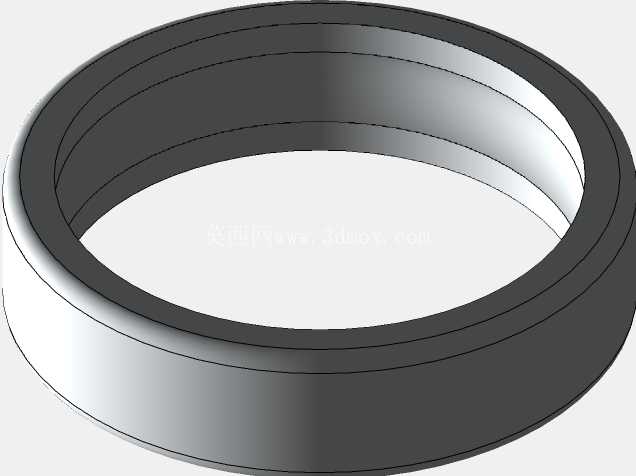

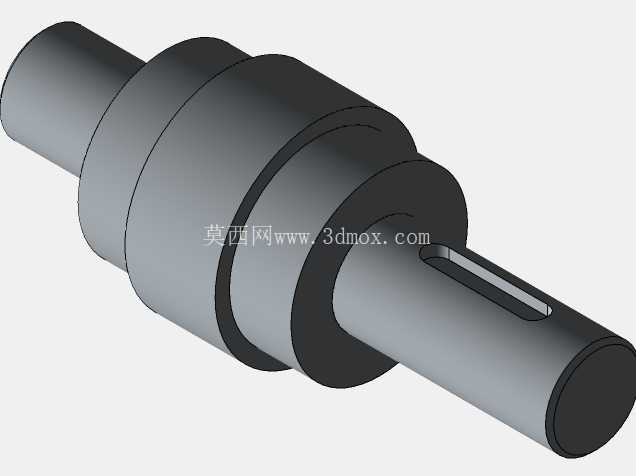

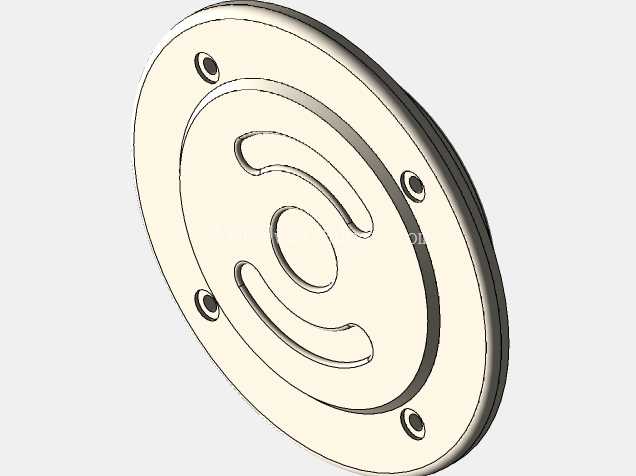

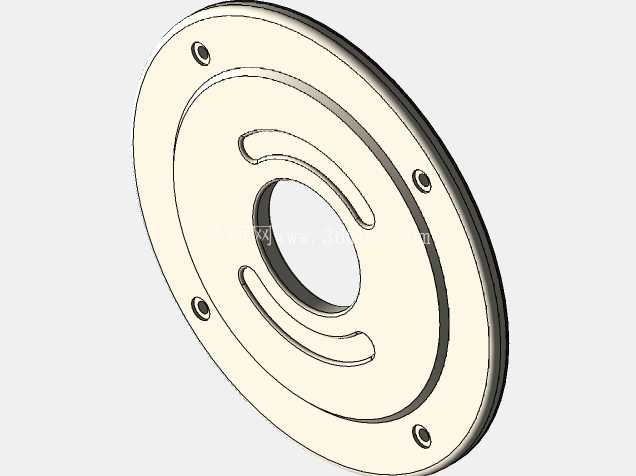

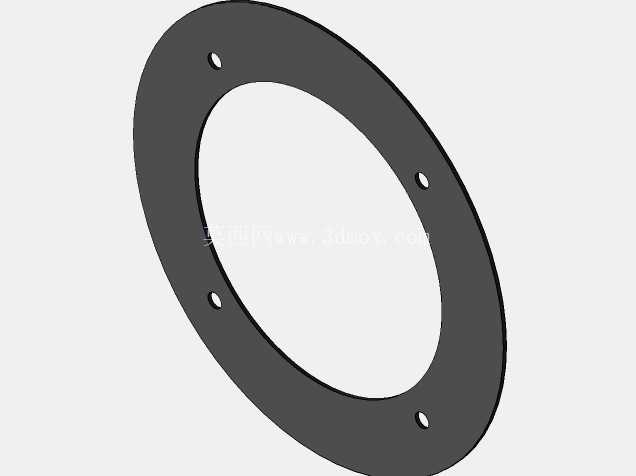

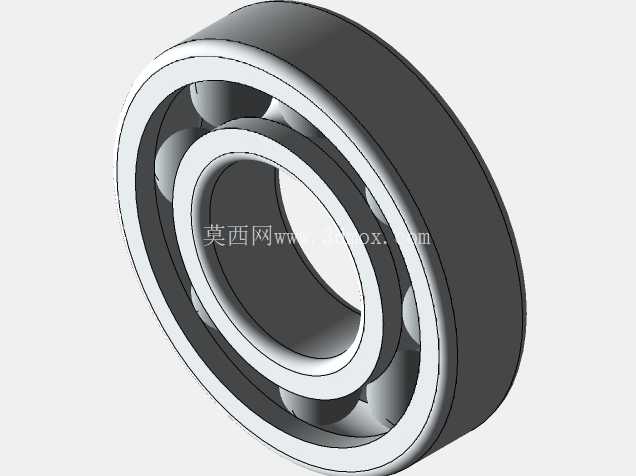

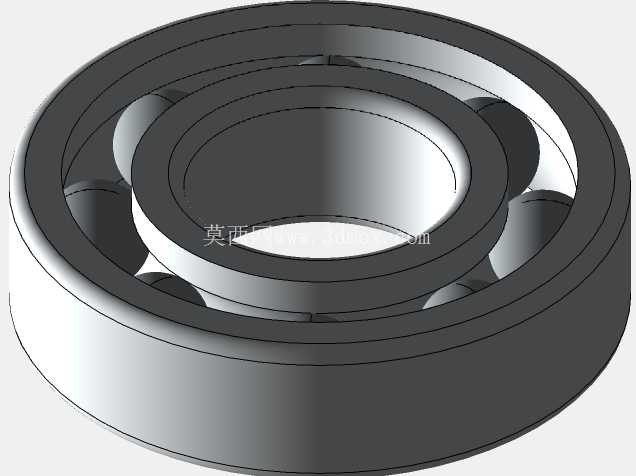

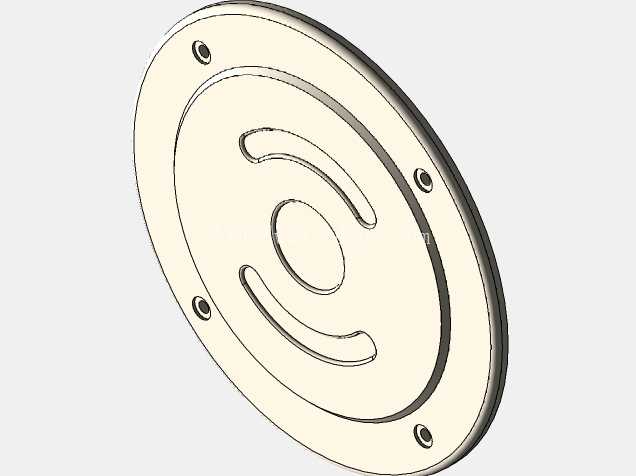

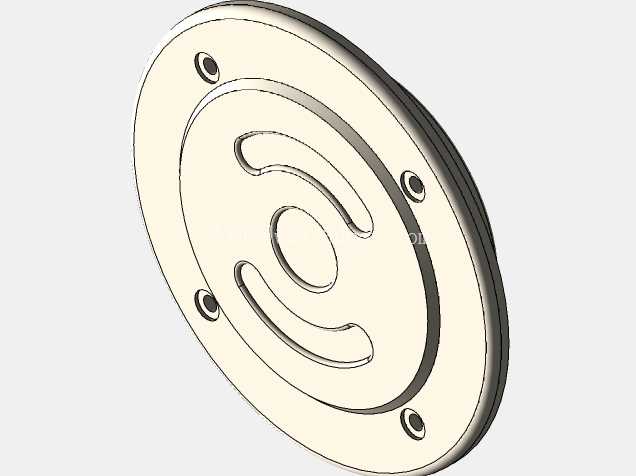

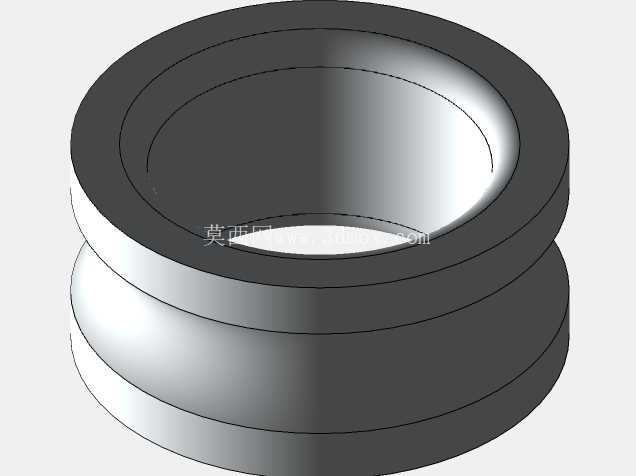

　　每个轴承安装位的外侧都设计有轴承端盖的安装止口，止口的同轴度与端面跳动公差直接决定了轴承安装后的旋转精度，设计时需要与轴系的跨距、轴承选型匹配，保证轴承外圈能够获得足够的支撑刚度。在实际建模过程中，需要重点关注铸造工艺的合理性，所有的转角位置都设计有铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂问题，箱体的壁厚保持均匀过渡，避免出现壁厚突变导致的铸件缩孔、砂眼等缺陷。安装边界方面，合箱法兰的螺栓孔位置需要与箱盖的孔位完全对应，定位销孔的位置需要设置在法兰的对角位置，保证合箱时的重复定位精度；底部安装孔的孔距需要匹配通用机架的安装尺寸，方便用户直接进行安装替换，不需要额外加工转接板。

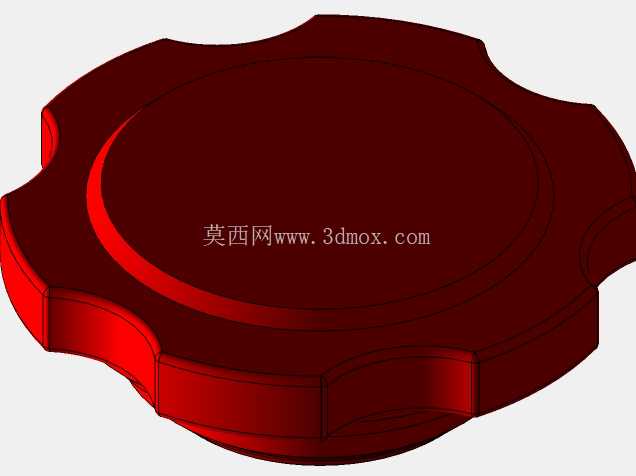

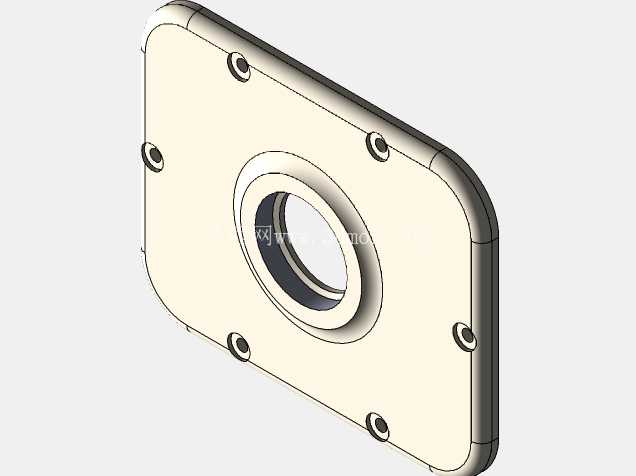

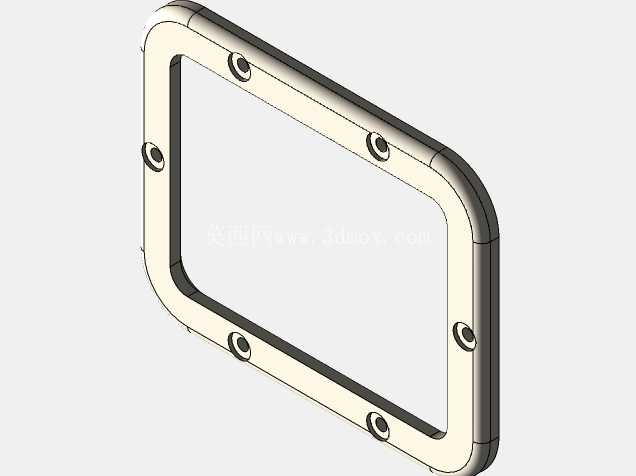

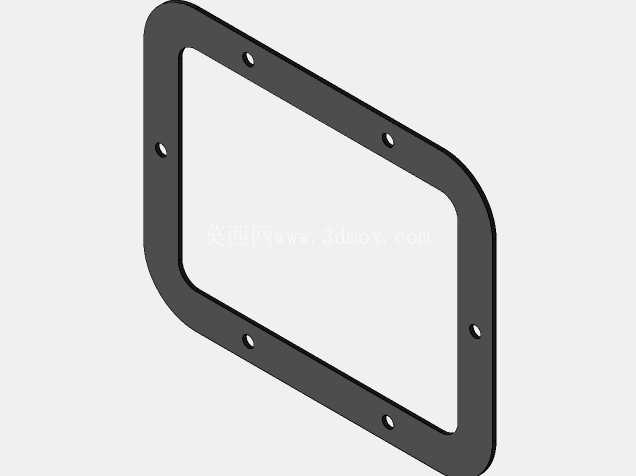

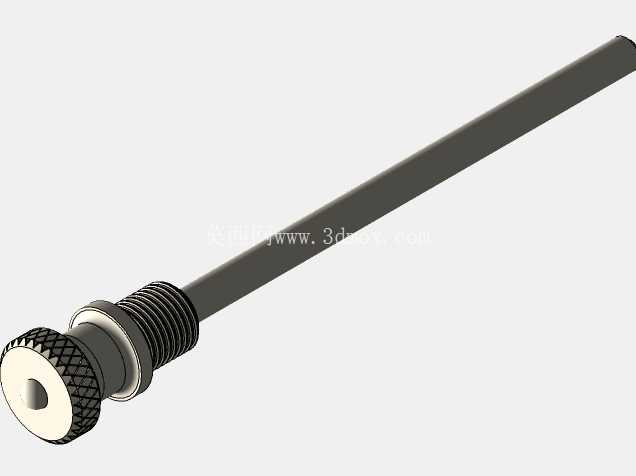

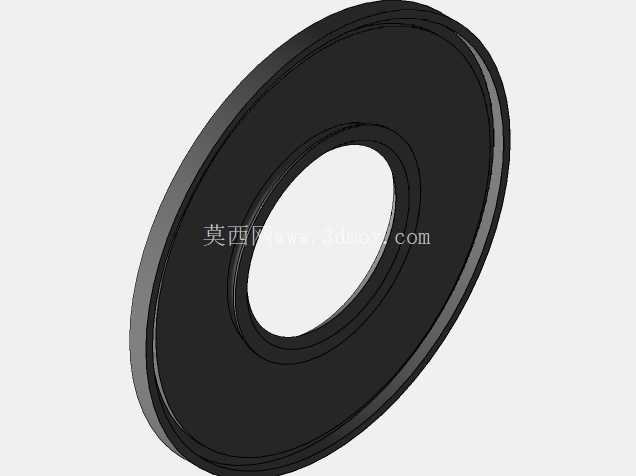

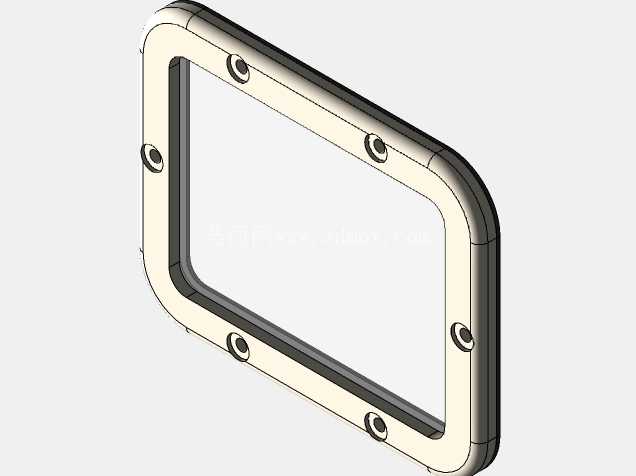

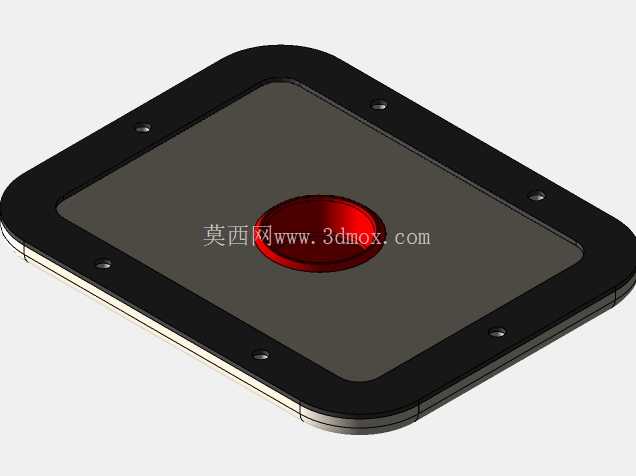

　　箱体内部的油道、回油槽结构需要结合齿轮的飞溅润滑路径设计，保证齿轮运转时带起的润滑油能够顺利到达各个轴承位置，同时多余的润滑油能够通过回油槽流回箱体底部的油池，避免出现油封位置漏油的问题。从实际使用场景来看，这类双速变速箱箱体需要承受齿轮啮合时产生的交变冲击载荷，因此在结构设计时，对轴承座位置的壁厚做了加厚处理，相比箱体其他位置的壁厚增加约百分之三十，能够有效抵消轴承传递的径向载荷，避免长期使用后轴承座孔出现失圆变形。箱体侧壁预留的视油窗、油标尺安装位、放油孔位置都经过合理布局，放油孔设置在箱体底部的最低位置，方便更换润滑油时能够将箱内的旧油完全排空，油标尺的安装角度方便操作人员在不拆箱的情况下观察油位高度，视油窗可以直接观察内部齿轮的运转与润滑情况。
