异形立式同轴传动变速机构结构设计

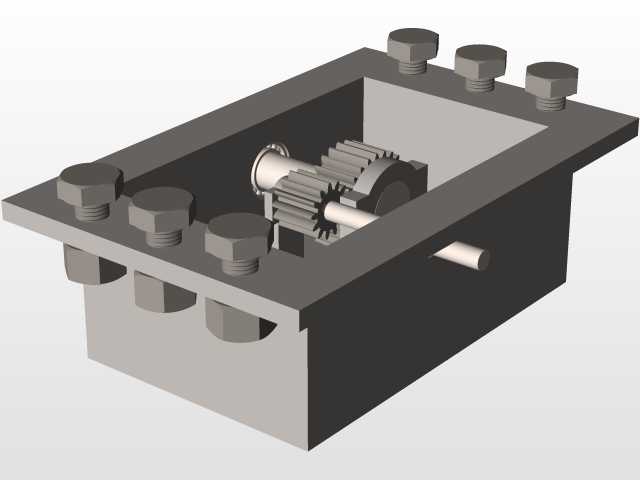

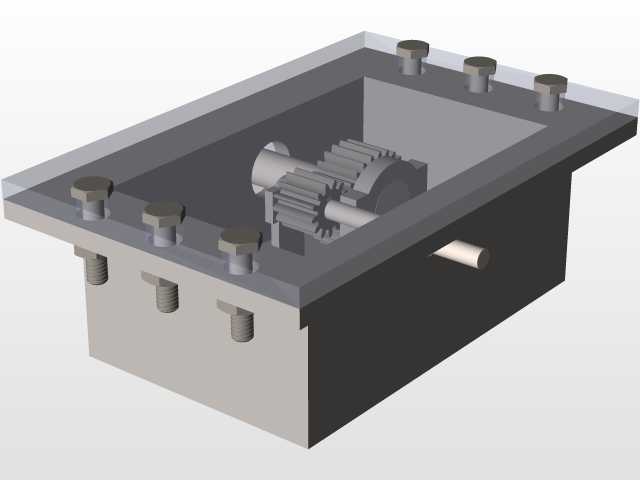

在小型精密传动设备的开发场景中，很多时候受安装空间的轴向尺寸限制，常规卧式布置的变速箱无法适配紧凑的安装腔体，这类异形立式同轴变速结构就是为这类窄空间安装需求开发的。从结构布局来看，该变速机构采用同轴立式布置，主体为长圆柱型壳体，底部设置带定位止口的安装法兰，侧部伸出的凸台结构为动力输入接口，顶部圆柱端面为动力输出端，整体结构没有多余的外凸结构，能够直接嵌入圆柱形的安装腔体内，不需要额外设计转接安装支架，大幅缩减了传动单元的整体占用空间。

从实际用途来看，这类变速机构主要适配小功率、低负载的精密传动场景，比如小型通讯设备的天线角度调节传动、小型自动化设备的进给单元传动、便携式检测设备的转速调节单元，这类场景普遍没有大扭矩输出需求，但对安装空间的径向尺寸限制严格，常规的方形壳体变速箱无法嵌入窄小的圆柱安装腔，这种长圆柱同轴结构刚好能够匹配这类安装边界。

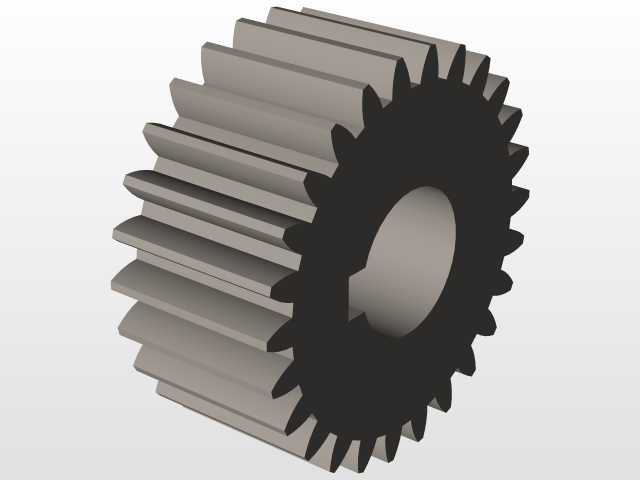

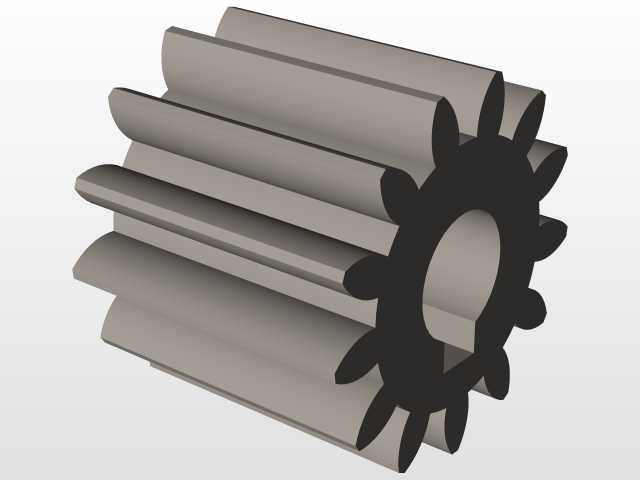

在功能特性上，该变速机构采用同轴输入输出的传动路径，动力从侧部凸台的输入轴进入壳体内部，经过内部的齿轮组变速后，从顶部的输出轴同轴输出，传动路径短，传动效率损失小，同时因为壳体为一体化圆柱结构，整体刚性更好，在高速运转时的振动量更小，适合对传动平稳性有一定要求的精密场景。侧部输入的布局也避免了轴向输入带来的整体长度增加问题，能够在有限的轴向空间内完成变速比的匹配，不需要额外预留输入轴的安装空间。

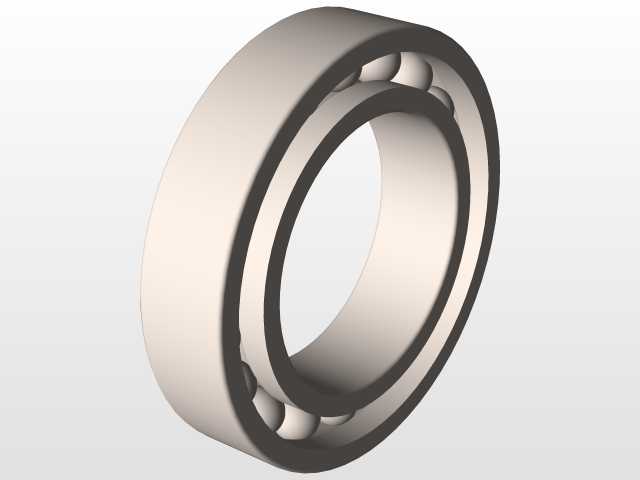

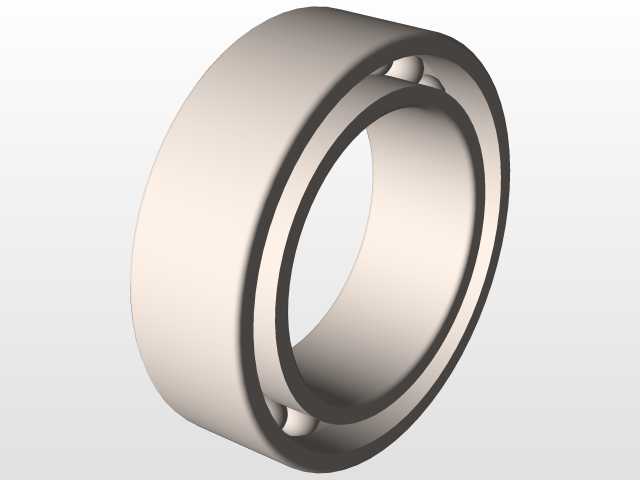

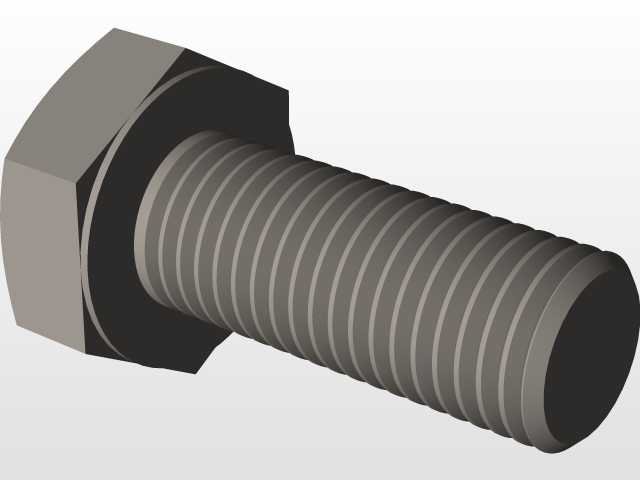

设计思路上，这款结构没有采用常规变速箱的剖分式壳体设计，而是采用整体式圆柱壳体，加工时可以直接采用圆棒料一次车削成型，壳体的同轴度更容易保证，内部的齿轮安装孔位可以一次装夹完成加工，减少了二次装夹带来的形位公差，能够有效降低内部齿轮的啮合间隙，提升传动精度。底部的安装法兰和壳体为一体化结构，法兰上预留的安装孔位可以直接和设备基座通过螺栓连接，止口结构能够保证安装时的同轴度，避免安装偏斜带来的输出轴跳动问题。侧部的输入轴凸台同样和壳体一体化设计，输入轴的轴承安装孔直接在凸台上加工，保证输入轴和内部传动齿轮的啮合精度，减少装配时的调整工作量。

从安装边界来看，该变速机构的主体外径为统一圆柱尺寸，安装时只需要在设备基座上加工对应直径的安装孔，将壳体整体嵌入孔内，通过底部法兰的螺栓锁紧即可完成固定，不需要在侧面设计额外的安装压块，安装流程更简单。整体长度方向的尺寸从底部法兰端面到顶部输出轴端面为固定值，选型时只需要确认安装腔的深度和直径即可完成匹配，不需要考虑其他外凸结构的干涉问题。输出轴为圆柱型光轴，可以根据实际连接需求加工键槽或者平面，适配不同的联轴器或者负载连接结构，输入轴同样为标准圆柱轴，能够直接和小型驱动电机的输出轴通过联轴器连接，不需要额外设计转接结构。

在实际工程应用中，这类异形结构的变速机构往往是针对特定安装场景定制开发的，相比通用型变速箱，它的适配性更强，能够在不修改设备整体结构的前提下完成传动单元的升级或者替换，很多老旧设备的传动单元改造中，因为原有安装腔的尺寸已经固定，无法安装通用型变速箱，这类定制化的同轴立式变速结构就能够很好的解决这类问题，同时因为结构简单，加工成本更低，后期维护时只需要拆开顶部或者底部的端盖就可以更换内部齿轮和轴承，维护难度更低。
