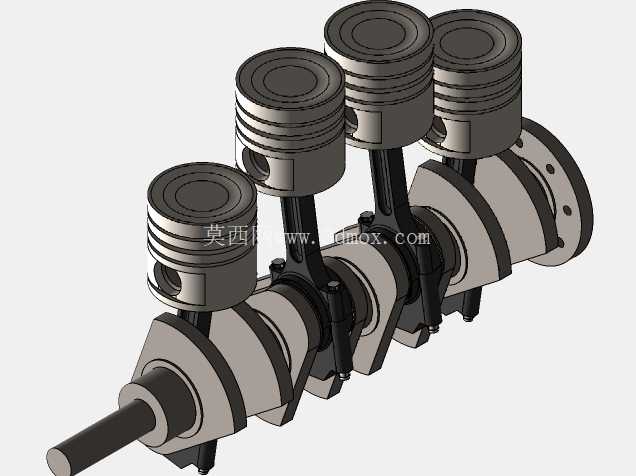

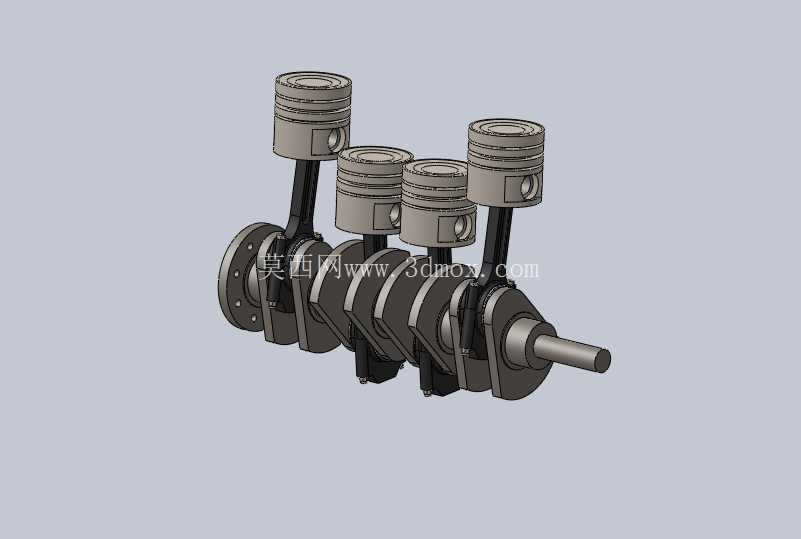

直列四缸发动机曲柄活塞机构三维结构

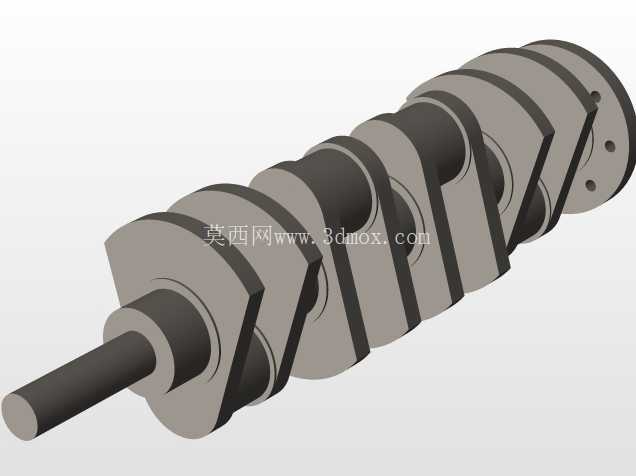

　　整套结构的设计完全遵循四缸内燃机的做功顺序逻辑，四个活塞沿曲轴轴线方向等距排布，相邻曲柄销的相位角设置为180度，能够保证1-3-4-2或者1-2-4-3的做功顺序下，曲轴始终保持均匀的扭矩输出，避免出现过大的转动惯量波动，降低整机运转时的振动水平。设计过程中首先确定的是曲轴的主轴颈与连杆轴颈的尺寸匹配，主轴颈的直径与缸体主轴承座的安装孔位直接对应，建模时预留了轴瓦的安装间隙，保证实际装配时轴瓦能够顺利压装且保持合适的配合过盈量；连杆轴颈的长度则与连杆大头的宽度匹配，相邻气缸的连杆大头之间预留了0.8-1.2mm的侧隙，避免曲轴高速转动时相邻连杆出现运动干涉。在车用动力、小型工程机械动力单元的开发流程中，直列四缸曲柄活塞机构是最常见的核心做功转化结构，这套三维结构完整还原了量产机型中该模块的装配逻辑与运动配合关系，可直接用于动力总成的前期布局校核、运动仿真验证以及教学演示场景。从实际工程应用来看，这类结构广泛搭载于1.0L-2.5L排量区间的民用乘用车、小型农用机械、固定式发电机组动力端，负责将燃油燃烧产生的气体爆发压力通过活塞往复运动转化为曲轴的旋转扭矩，最终向外输出可用动力。

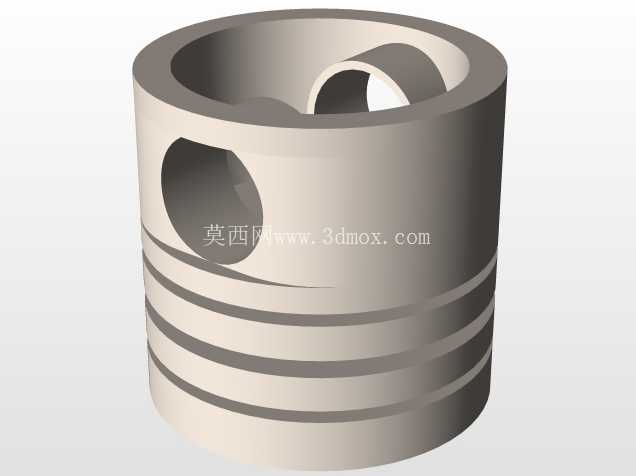

　　活塞部分的建模完全参考量产汽油机的活塞结构，活塞头部设置了三道环槽，分别对应两道气环与一道油环的安装位置，气环槽的深度与宽度匹配常规量产活塞环的尺寸参数，油环槽内预留了回油孔位，能够将缸壁上多余的润滑油刮下后通过回油通道回流到油底壳；活塞销座的位置设置了偏心偏移，偏移方向朝向主推力面，能够在活塞换向时减小敲缸噪声，提升整机运转的平顺性。连杆部分采用了胀断连杆的典型结构，大头盖与杆身的结合面为锯齿状胀断断面，能够保证装配时的定位精度，无需额外的定位销即可实现可靠的定位，连杆小头端设置了衬套安装位，与活塞销采用间隙配合，保证活塞销在工作过程中能够自由转动，实现浮动式活塞销的工作状态。

　　从安装边界来看，整套机构的轴向总长度匹配常规直列四缸缸体的曲轴箱内部空间，曲轴前端的轴颈预留了正时齿轮、皮带轮的安装键槽，后端则预留了飞轮的安装法兰与定位销孔，能够直接与缸体、缸盖、正时系统、飞轮壳等周边部件完成装配对接，不需要额外调整安装尺寸。在运动特性上，这套结构的曲柄半径与连杆长度的比值设置为0.3，属于民用内燃机的常规比值范围，既能够保证活塞的行程满足排量设计要求，又能够控制活塞的侧向推力在合理区间内，降低活塞与缸壁之间的摩擦损耗，提升整机的机械效率。

　　建模过程中所有运动副的配合关系都按照实际工作状态设置，活塞与缸套之间为滑动配合，连杆小头与活塞销、连杆大头与曲柄销之间均设置为转动配合，曲轴主轴颈与主轴承座之间为转动配合，添加旋转驱动后可以完整模拟活塞往复运动、曲轴旋转的完整运动轨迹，能够直观展示四缸发动机做功过程中各部件的运动时序，可用于新员工培训、职业院校教学演示，也可作为动力总成开发初期的结构参考，校核周边部件与运动部件的安全间隙，避免设计阶段出现运动干涉问题。另外，结构中所有的圆角、卸载槽都按照实际工程要求做了还原，曲轴的曲柄臂与轴颈衔接位置设置了卸载圆角，能够降低应力集中系数，提升曲轴的疲劳强度，满足高转速工况下的强度要求；活塞裙部设置了微凸的型线，能够补偿热膨胀带来的变形，保证发动机达到工作温度后活塞与缸壁之间的间隙处于合理范围，避免出现拉缸故障。
