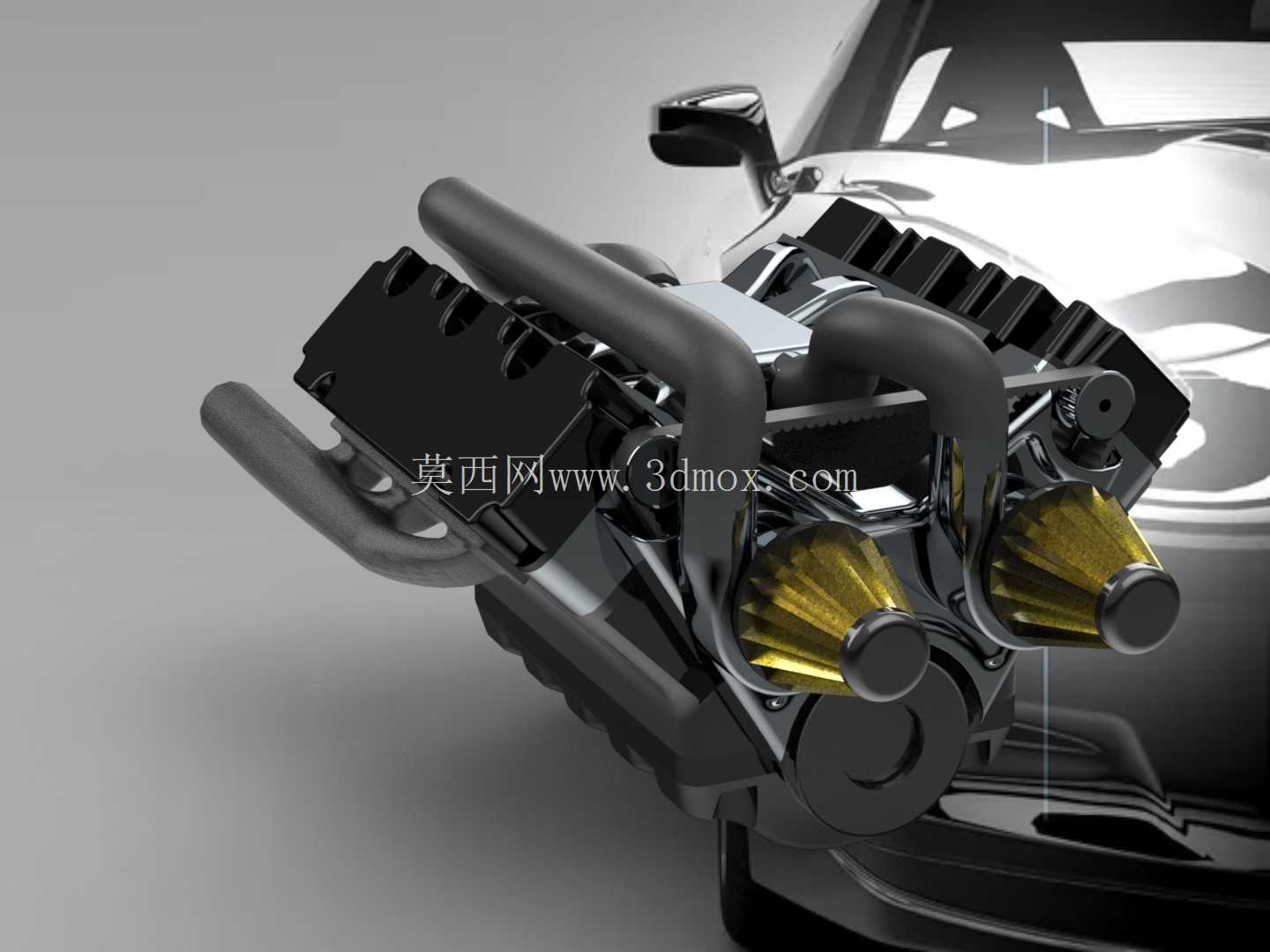

V型六缸汽车动力总成结构展示

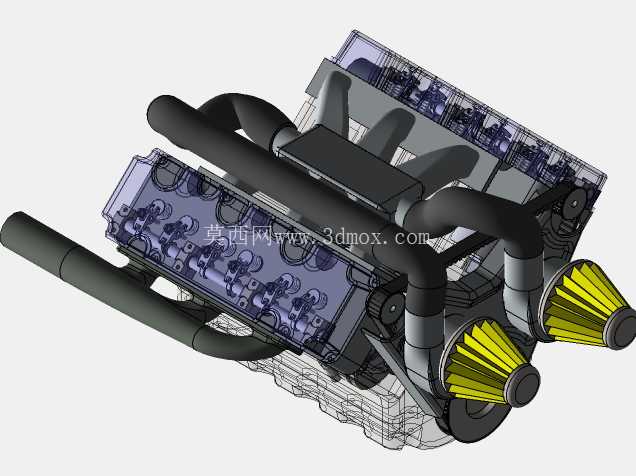

　　在乘用车动力系统的开发流程中，V型六缸动力单元的结构设计一直是兼顾动力输出平顺性与机舱布局紧凑性的核心方向，这类动力装置多用于中高端乘用车、轻型商用车辆以及部分特种作业设备的动力源，能够在低转速区间输出充沛扭矩，同时保持高转速工况下的运转稳定性，相比直列六缸布局，V型结构能够大幅缩短动力单元的轴向长度，为前舱的悬架布置、散热系统预留更多安装空间，也能适配横置、纵置多种驱动形式的整车架构。从结构设计逻辑来看，该V6动力单元采用60度夹角的缸体布局，这一夹角设计能够平衡一阶、二阶往复惯性力，不需要额外加装平衡轴即可实现良好的运转平顺性，降低整机振动传递到车身的幅度，提升驾乘质感。

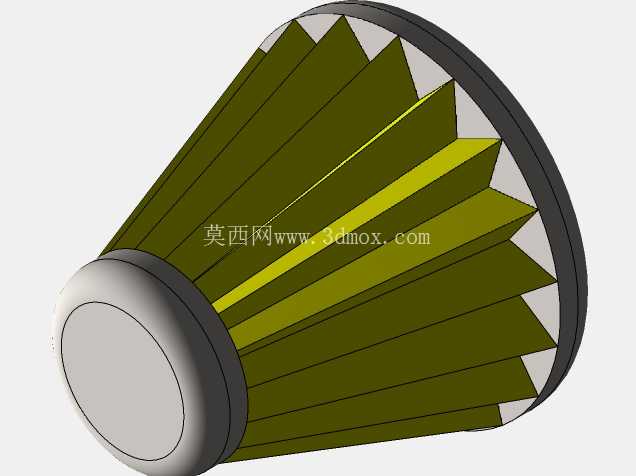

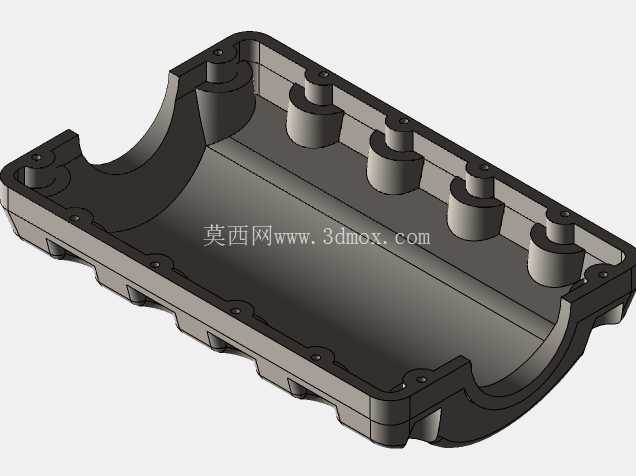

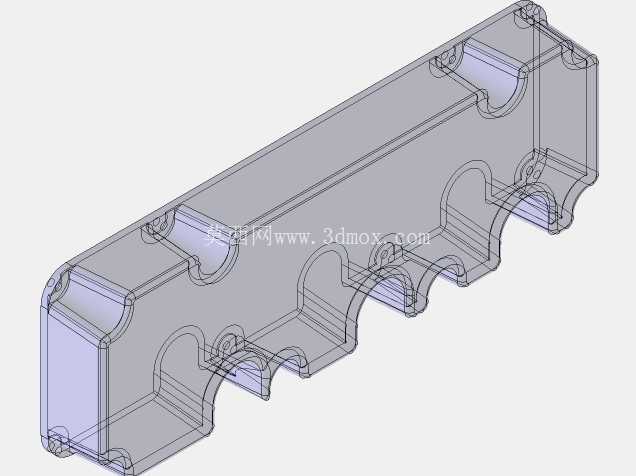

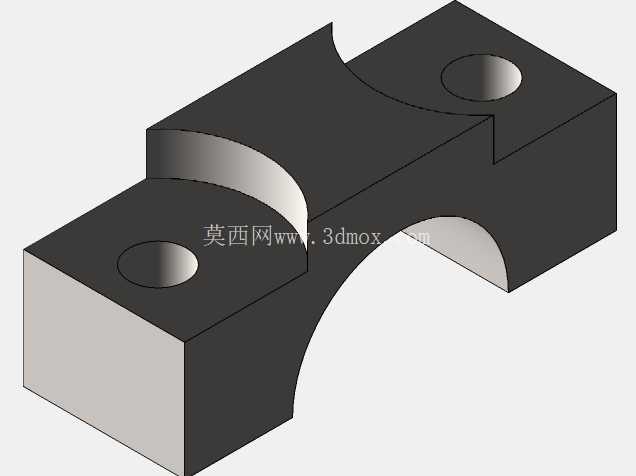

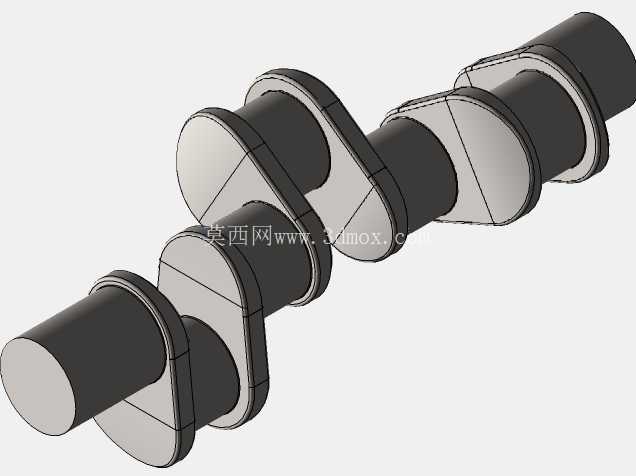

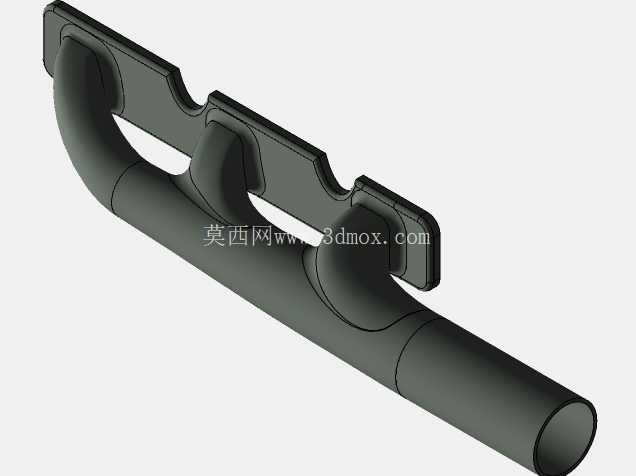

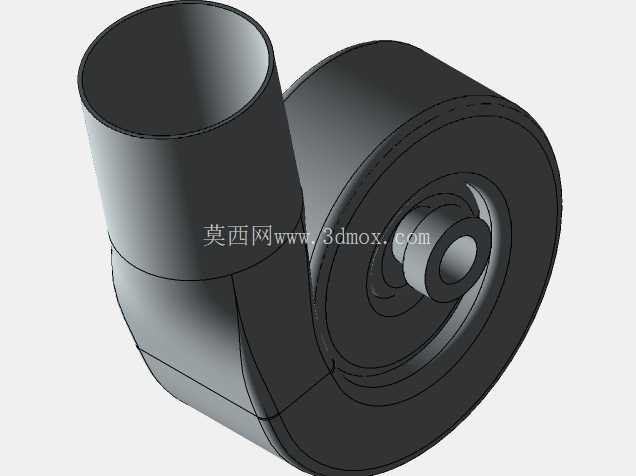

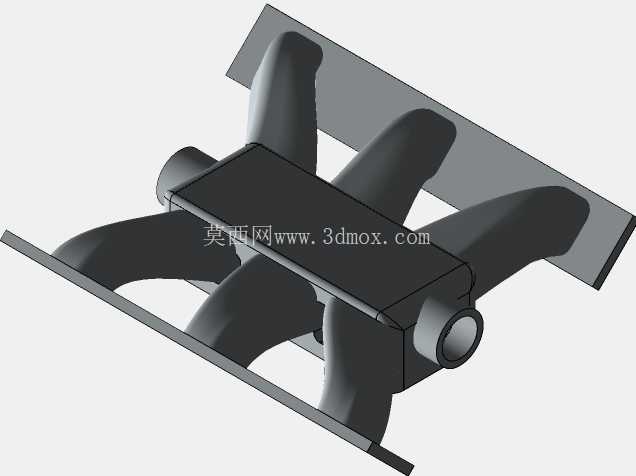

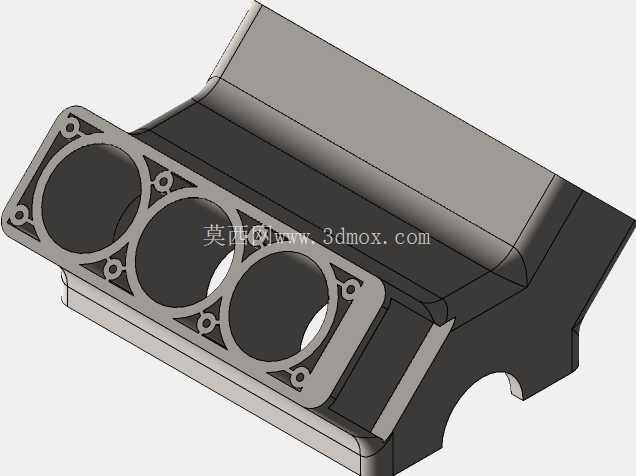

　　缸体部分采用分体式设计思路，上下缸体通过螺栓组刚性连接，既保证了曲轴运转的支撑刚度，也为后期的检修维护预留了操作空间，曲轴采用全支撑结构，每个曲柄臂两侧都设置主轴颈支撑，能够承受高负荷工况下的交变载荷，避免曲轴出现挠曲变形。进排气系统的布局上，两侧缸盖分别集成独立的排气歧管，排气歧管采用等长管路设计，能够让各缸排出的废气互不干扰，提升排气效率，同时为后续涡轮增压系统的加装预留了接口位置，进气侧采用大容积稳压腔设计，能够稳定进气压力，让各缸的进气量保持均匀，提升空燃比控制精度。

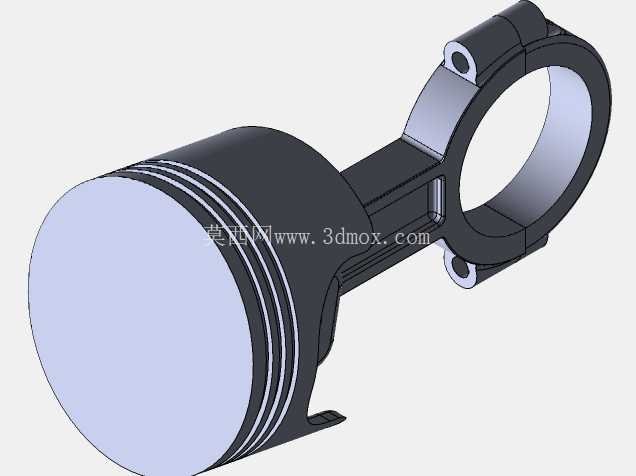

　　冷却系统采用分水道设计，冷却液从缸体下部进入，分别流向两侧缸体的水套，经过缸盖鼻梁区这些热负荷最高的区域后，从缸盖上部的出水口流出，能够有效控制燃烧室、气门座圈周边的温度，避免出现局部过热导致的爆震、零件变形问题。润滑系统采用压力润滑与飞溅润滑结合的方式，主油道布置在缸体中间位置，通过分油道向曲轴主轴颈、连杆轴颈、凸轮轴轴颈提供压力润滑油，活塞、缸壁区域则通过曲轴运转飞溅的润滑油进行润滑，同时在油道内设置了机油喷嘴，能够向活塞底部喷射机油，强化活塞的冷却效果，避免高负荷下活塞顶部温度过高。

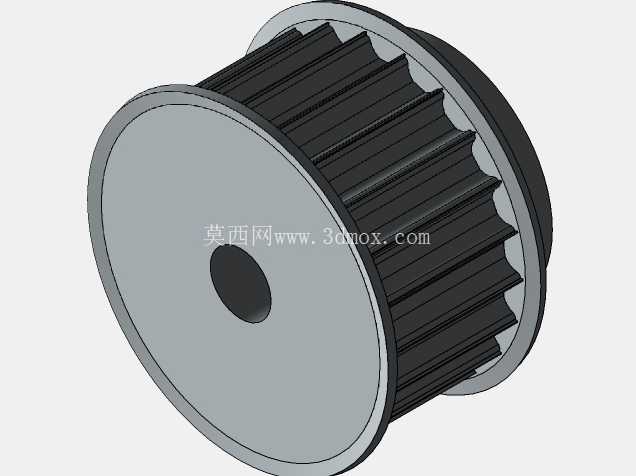

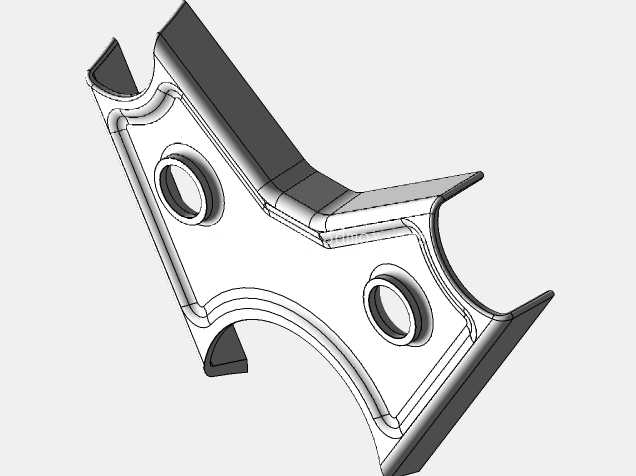

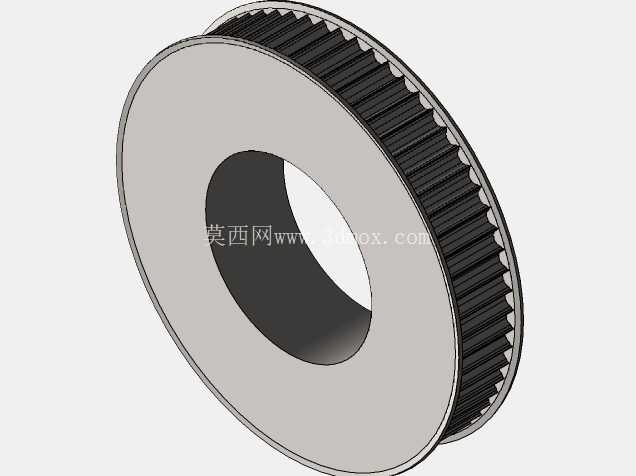

　　从安装边界来看，该动力单元的悬置安装点分别布置在缸体两侧以及变速箱连接端，三个安装点形成稳定的支撑三角，悬置软垫能够过滤掉大部分发动机运转产生的高频振动，动力输出端的法兰接口符合主流纵置变速箱的安装尺寸，能够匹配不同扭矩等级的手动、自动变速箱，前端轮系采用集成式设计，发电机、空调压缩机、水泵、转向助力泵（若为液压助力车型）都通过单根多楔带驱动，自动张紧轮能够自动调整皮带张紧力，降低后期维护的调整工作量。在实际应用场景中，这类V6动力单元不仅能够满足日常城市道路行驶的动力需求，在高速巡航工况下，发动机能够保持较低的运转转速，提升燃油经济性，同时在爬坡、急加速等大负荷工况下，能够快速输出足够的扭矩，不需要频繁降挡拉高转速。设计过程中，所有管路、线束的走向都经过了布局优化，避免与周边的悬架部件、散热部件出现运动干涉，所有密封面都采用多层密封结构，能够在高温、高振动的工作环境下保持良好的密封性能，避免出现漏油、漏水、漏气的问题。零件的壁厚设计经过了拓扑优化，在保证结构刚度、强度满足要求的前提下，尽可能降低整机重量，实现动力性与经济性的平衡，每个运动部件的重量都经过了动平衡校准，确保高速运转时不会出现额外的振动载荷，延长整机的使用寿命。
