交错轴啮合鹦鹉螺齿形传动结构

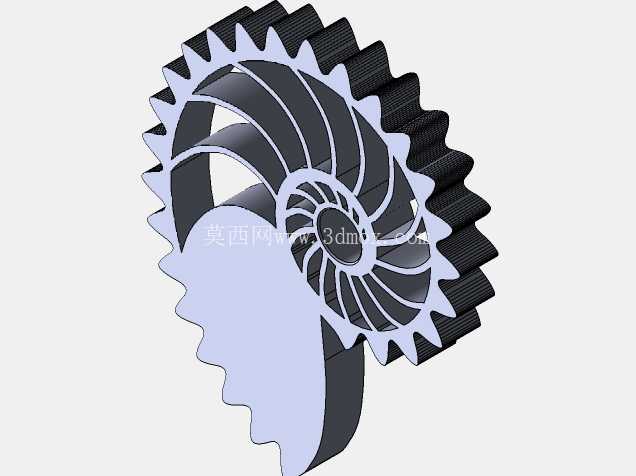

这套交错布置的非圆齿轮传动结构，核心采用仿鹦鹉螺对数螺旋线的齿形轮廓设计，区别于常规渐开线圆柱齿轮的定传动比特性，可在两轴空间交错的安装场景下实现非线性变速传动输出。从实际应用场景来看，这类结构常被用于需要特定非匀速运动规律的轻工机械送料机构、玩具动态展示装置、小型文创类机械摆件的传动链路中，也可作为机械原理教学中讲解非圆齿轮啮合特性的具象演示载体，帮助学习者直观理解变传动比齿轮的运动逻辑。

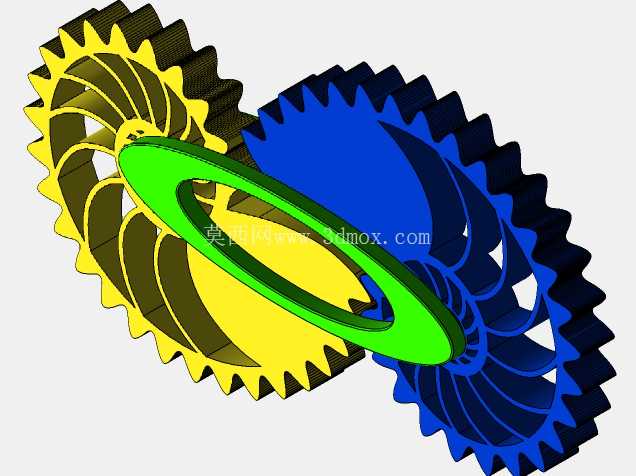

在功能特性层面，该结构通过两个齿盘的空间交错布置，配合中间的环形限位衔接结构，可实现两交错轴之间的运动传递，齿廓曲线完全贴合对数螺旋线的曲率变化规律，啮合过程中齿面接触应力分布均匀，相较于普通非圆齿轮的冲击更小，运转过程中无明显卡滞点，可在低转速轻载的传动场景下长期稳定运行。两个齿盘分别采用不同的色彩区分，在建模过程中可清晰观察到啮合区间的齿面接触轨迹，便于验证齿形设计的合理性，排查啮合干涉问题。

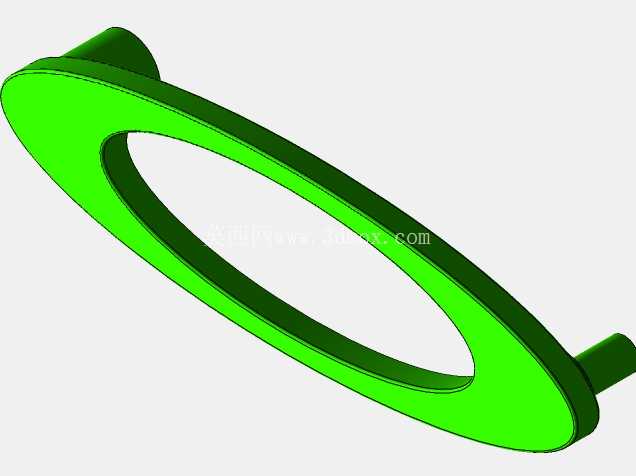

设计思路上，首先基于鹦鹉螺外壳的自然对数螺旋线数学方程推导齿廓基准曲线，根据预设的传动比变化规律确定两个齿盘的节曲线参数，再按照齿轮啮合的基本原理完成齿形的阵列生成，过程中反复校验交错轴状态下的齿侧间隙，确保啮合过程中既无卡滞也不存在过大的回差。中间的环形衔接结构并非装饰件，其作用是限制两个齿盘的轴向窜动，保证交错啮合的齿面始终处于正确的接触位置，避免运转过程中出现脱齿现象。整体建模过程中对齿根过渡圆角做了优化处理，降低齿根应力集中系数，提升结构的抗疲劳性能。

从安装边界与尺寸适配角度来看，两个齿盘的中心距需严格按照节曲线的设计值确定，安装时需保证两轴的空间交错角度与设计值一致，偏差需控制在允许的公差范围内，否则会出现啮合偏载、齿面磨损加剧的问题。齿盘的轴向定位尺寸需匹配中间环形结构的厚度，预留合理的轴向间隙，避免运转过程中出现端面摩擦。该结构的整体径向尺寸由齿盘的最大外圆直径决定，安装时需在齿盘外围预留足够的运转空间，避免与周边结构件发生运动干涉。齿盘的轮毂位置预留了标准的轴孔安装位，可与常规直径的传动轴配合，通过键连接实现扭矩传递，适配小型传动系统的安装需求。

在实际选型应用中，这类非圆齿轮结构不适合大扭矩高转速的重载传动场景，多用于传递运动为主的轻载工况，设计选型时需根据实际需要的输出转速变化规律调整齿廓的螺旋线参数，匹配不同的传动比变化需求。建模过程中可通过运动仿真模块模拟整个啮合运转过程，观察不同转角位置的齿面接触状态，验证传动比变化是否符合设计预期，对存在干涉的齿形位置做微调优化，确保最终结构的运转顺畅性。
