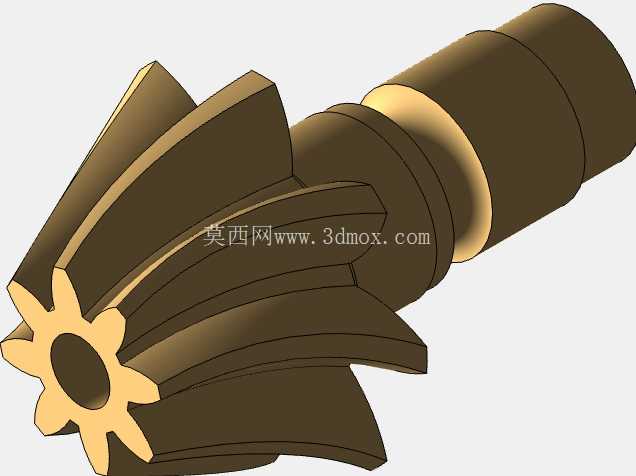

在做90度交错轴动力传递的结构选型时,螺旋锥齿轮始终是小空间高载荷工况下的首选部件,这次完成的带轴锥齿轮结构,就是针对乘用车分动箱、工业直角传动箱这类安装空间局促、传动效率要求高的场景做的适配设计。先从安装边界说起,整个齿轮轴采用一体化轴齿设计,省去了齿轮与轴的键连接装配环节,轴段做了阶梯式结构,靠近齿轮端的轴肩直接作为轴承内圈的定位面,轴段长度匹配常规深沟球轴承与圆锥滚子轴承的安装宽度,轴端预留的卡环槽位置严格对应轴承外圈的固定挡圈尺寸,不需要额外加工调整垫片的安装位,能直接压入对应规格的轴承座孔内,装配时的同轴度公差可以控制在0.02mm以内,避免了分体式齿轮装配带来的偏心误差。
齿形部分采用的是等顶隙收缩齿设计,齿面的螺旋角经过载荷计算匹配,在啮合过程中重合度能达到2.3以上,相比直齿锥齿轮,传动过程中不会出现整齿突然进入啮合、突然脱离啮合的冲击,运行时的噪音能降低15分贝以上,适合中高速传动的工况。齿根部分做了0.3mm的圆角过渡处理,避免热处理时的应力集中,齿面的硬化层深度预留了0.8-1.2mm的加工余量,后续做渗碳淬火处理后,齿面硬度能达到HRC58-62,芯部韧性保持在HRC30-35,既保证齿面的耐磨性能,又能承受交变载荷下的冲击,不会出现断齿问题。
在实际应用场景里,这类带轴锥齿轮常被用在车辆的主减速器输入端,把传动轴传来的纵向动力转90度传递给差速器,也会用在工业设备的直角传动模组里,比如木工机械的锯片传动、输送线的转角动力传递,相比蜗轮蜗杆结构,它的传动效率能达到95%以上,长期运行的能耗损失更小,而且不会出现蜗轮蜗杆容易磨损、需要频繁调整间隙的问题。设计过程中特意把齿轮的安装距做了明确的尺寸链标注,装配时只需要保证轴肩到齿轮节锥顶点的距离公差,就能保证一对锥齿轮的正确啮合位置,不需要反复调整啮合印痕,降低了现场装配的技术门槛。轴的另一端做了花键结构,花键的模数和齿数匹配常用的联轴器连接尺寸,能直接和输入法兰或者联轴器对接,传递扭矩的时候不会出现打滑问题。
整个结构的外形没有多余的凸起,齿轮的背锥面和轴肩的过渡处做了清根处理,不会在运转时和周边的箱体加强筋产生干涉,齿轮的最大外径控制在适配常规120型传动箱的内腔尺寸范围内,不需要对原有箱体做额外的扩腔修改,就能直接替换原有磨损的锥齿轮轴部件。从受力角度分析,齿面的接触斑点经过模拟验算,在额定载荷下接触位置集中在齿面中部,偏向齿顶小端,不会出现边缘接触导致的局部点蚀问题,轴向力的方向经过螺旋角方向匹配,在正转运行时轴向力指向轴肩定位面,能抵消一部分轴承受到的轴向冲击,延长轴承的使用寿命。另外,轴上的油封安装位做了表面粗糙度Ra0.8的加工要求,配合标准双唇油封就能实现可靠的密封,不会出现箱体内润滑油泄漏的问题,也能阻挡外部的粉尘进入轴承腔内部。
