运动相机快装固定连接底座结构设计

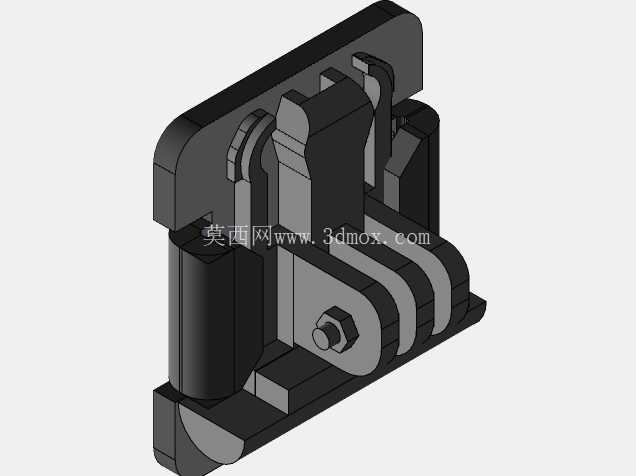

这款GoPro底座是面向运动拍摄场景开发的专用连接固定构件，核心作用是实现运动相机与各类承载载体之间的可靠刚性连接，解决户外拍摄过程中相机固定不稳、拆装效率低的实际问题。从实际应用场景来看，这类底座可适配头盔、自行车把、自拍杆、车载支架、冲浪板固定位等多种搭载场景，覆盖骑行、滑雪、冲浪、航拍挂载、户外徒步记录等多类运动拍摄工况，需要同时满足频繁拆装的快装需求与高强度运动下的防松脱要求。

从功能特性层面看，该底座采用插接式锁紧结构，主体设置有与相机端匹配的双插耳定位结构，插耳上预留同轴销孔，可通过标准快拆销实现与相机底部连接位的快速对接，无需额外工具即可完成拆装操作，单步拆装耗时可控制在两秒内，适配户外拍摄时快速切换机位的使用需求。底座底部设置有大面积贴合安装面，可通过粘接、螺丝锁附或者绑带捆扎的方式固定在不同材质的载体表面，贴合面做了微弧处理预留粘接胶层厚度空间，避免硬接触导致的安装面贴合不严、长期使用出现松动的问题。

设计思路上，整体结构优先考虑抗冲击性能，主体承力部位做了加厚处理，插耳与底座主体的连接位置设置有三角形加强筋，可抵消运动过程中相机晃动产生的交变弯矩，避免长期受力出现连接位断裂的问题。锁紧结构采用侧面弹性卡舌配合旋钮压块的组合形式，卡舌自带预紧弹力，当相机插耳插入到位后可自动卡入定位槽实现初步锁止，再通过侧面的旋钮螺栓压紧压块，消除插耳与销孔之间的配合间隙，杜绝高速运动或者剧烈颠簸场景下相机出现点头偏移、画面抖动的问题。结构上所有受力棱边都做了R2以上的圆角过渡，避免应力集中导致的结构开裂，同时也减少安装过程中锐边划伤手部或者载体表面的风险。

从安装边界尺寸来看，该底座整体长度控制在45mm以内，宽度32mm，整体高度不含锁紧旋钮为28mm，属于紧凑型固定配件，不会过多增加相机整体挂载高度，降低挂载后整体重心偏移带来的晃动量。安装面预留两个M3螺丝孔位，孔距为20mm，可适配市面上绝大多数通用运动相机支架的安装孔位标准，同时底座背部预留有绑带穿槽，槽宽8mm，可穿过常规尼龙扎带或者魔术贴绑带，满足无螺丝孔位的曲面载体安装需求。销孔直径为标准的5.2mm，适配GoPro全系列相机以及同接口标准的第三方运动相机，无需额外转接件即可直接使用。

在实际结构验证层面，该结构的插耳配合间隙控制在0.1mm以内，既保证插拔顺畅无卡滞，又不会因为间隙过大导致连接松旷，弹性卡舌的卡入深度设计为2mm，即使在旋钮未完全锁紧的状态下，也能保证相机不会从底座上脱出，提升使用过程中的安全性。底座整体采用等壁厚设计，主体壁厚均匀为2.5mm，既满足结构强度要求，也适配注塑加工的工艺要求，不会出现壁厚不均导致的缩痕、翘曲问题，适合批量生产加工。所有活动配合面都预留了0.15mm的装配间隙，即使在低温环境下材料出现轻微收缩，也不会出现锁紧旋钮拧不动、卡舌卡滞无法弹出的问题，适配-20℃到60℃的户外使用环境温度范围。
