工业视觉空心相机壳体结构设计

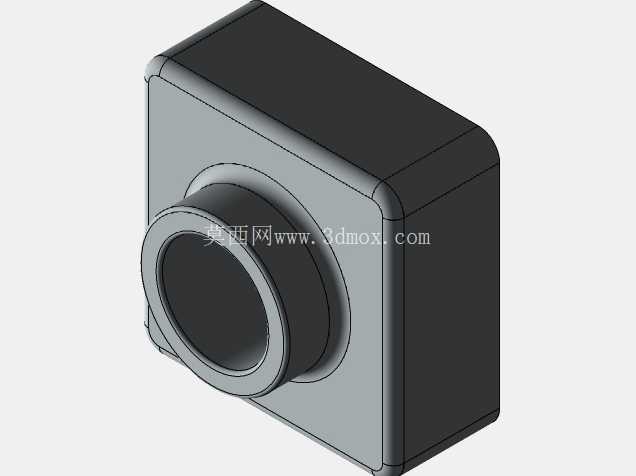

　　在工业视觉检测场景中，这类空心相机壳体是搭载成像模组、完成图像采集的核心承载部件，广泛适配产线外观缺陷检测、工件尺寸测量、条码识别、定位引导等工位的硬件安装需求，区别于消费级相机的一体化封装，工业场景下的相机壳体需要兼顾内部元件防护、镜头安装同轴度、外部安装兼容性多重要求。从结构设计逻辑来看，整体采用近似方形的块式布局，这种形态的优势在于安装时可直接贴合设备安装板，不需要额外设计异形定位结构，四个边角做了大圆角过渡处理，一方面避免装配过程中锐边划伤操作人员或线路绝缘层，另一方面能降低壳体受外力碰撞时的应力集中，提升结构抗冲击性能，在自动化产线频繁调试、工位调整的场景下，这种细节处理能有效减少壳体磕碰开裂的概率。

　　前端的镜头接口采用阶梯式凸台结构，凸台与主体壳体保持较高的同轴度，内部为空心通腔，可直接容纳镜头尾部、成像传感器PCB板以及配套的排线空间，空心腔体的内壁预留了均匀的壁厚，既保证壳体整体刚性，又不会因为壁厚过大造成整体重量冗余，适合安装在机械臂末端、移动检测模组这类对负载重量有严格限制的运动工位上。设计过程中优先采用拉伸与切割特征完成主体结构搭建，先通过拉伸生成基础的方形实体，再切除内部的空心腔体预留元件安装空间，之后拉伸生成前端的镜头安装凸台，最后对所有边角、凸台衔接处做圆角处理，这种建模逻辑完全匹配机加工或者注塑成型的工艺要求，没有出现倒扣、极小壁厚这类不利于量产的结构缺陷。

　　从安装边界来看，方形主体的平面可作为安装基准面，可根据实际安装需求在背面或者侧面加工螺纹孔，不需要额外增加转接件就能完成固定，前端凸台的外径尺寸适配常规的工业镜头锁紧环规格，安装镜头时可直接通过螺纹旋接或者顶丝固定，保证镜头光轴与内部传感器平面垂直，避免出现成像虚边、视场偏移的问题。壳体的壁厚设计保持均匀一致，不管是采用铝合金机加工还是工程塑料注塑生产，都能有效控制加工变形量，机加工时可通过一次装夹完成主体外轮廓与内部腔体的加工，减少二次装夹带来的形位公差；注塑生产时均匀壁厚能避免出现缩痕、填充不足的外观缺陷，提升量产良率。

　　在实际设备集成过程中，这类空心壳体的内部腔体可根据搭载的传感器尺寸灵活调整内部筋位，用来固定PCB板、滤光片支架等配件，外部的方形轮廓也方便粘贴标识、对接防护外罩，在多相机阵列排布的检测工位上，方形壳体可以紧密排布，减少相邻相机之间的安装间隙，缩小整体视觉模组的占用空间，适配狭小空间内的多视角检测需求。区别于封闭式的相机外壳，这种空心结构的设计也预留了足够的散热空间，工业相机长时间连续工作时，传感器与处理电路板产生的热量可以通过壳体壁面快速散出，不需要额外增加散热结构就能满足长时间稳定运行的要求，同时空心结构也方便后期维护时拆装内部元件，不需要破坏壳体整体结构就能完成传感器更换、线路检修等操作。在结构细节处理上，镜头凸台与主体衔接的位置做了过渡圆角，避免直角衔接处出现应力断裂的问题，壳体所有外露边缘都做了倒角处理，不会出现锋利毛边，不管是装配环节还是后期设备维护，都能提升操作安全性。整体结构没有多余的装饰性特征，所有几何特征都服务于功能需求，没有冗余设计，完全围绕工业场景下的实用性、加工便利性、安装兼容性展开，能覆盖绝大多数中小型工业相机的外壳改装、自制视觉模组的结构搭建需求。
