摩托车无轮毂制动轮组结构设计

这套无轮毂轮组结构，核心是打破传统轮组依赖中央轮毂承载、传动的设计逻辑，将承载边界转移到轮缘外侧，适配定制摩托车、特种两轮载具的改装与定制开发场景。从实际落地的使用场景来看，这类结构最早出现在概念摩托展车与高端定制改装车上，相比传统带轮毂的轮组，侧向视觉通透度更高，能大幅降低轮组旋转时的视觉遮挡，同时给制动系统、转向节的布置留出更多侧向空间，尤其适配大倾角过弯的运动型摩托、展示类定制车型的结构需求。

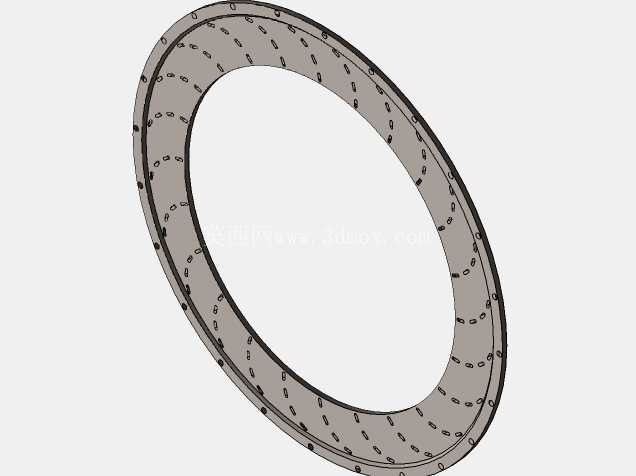

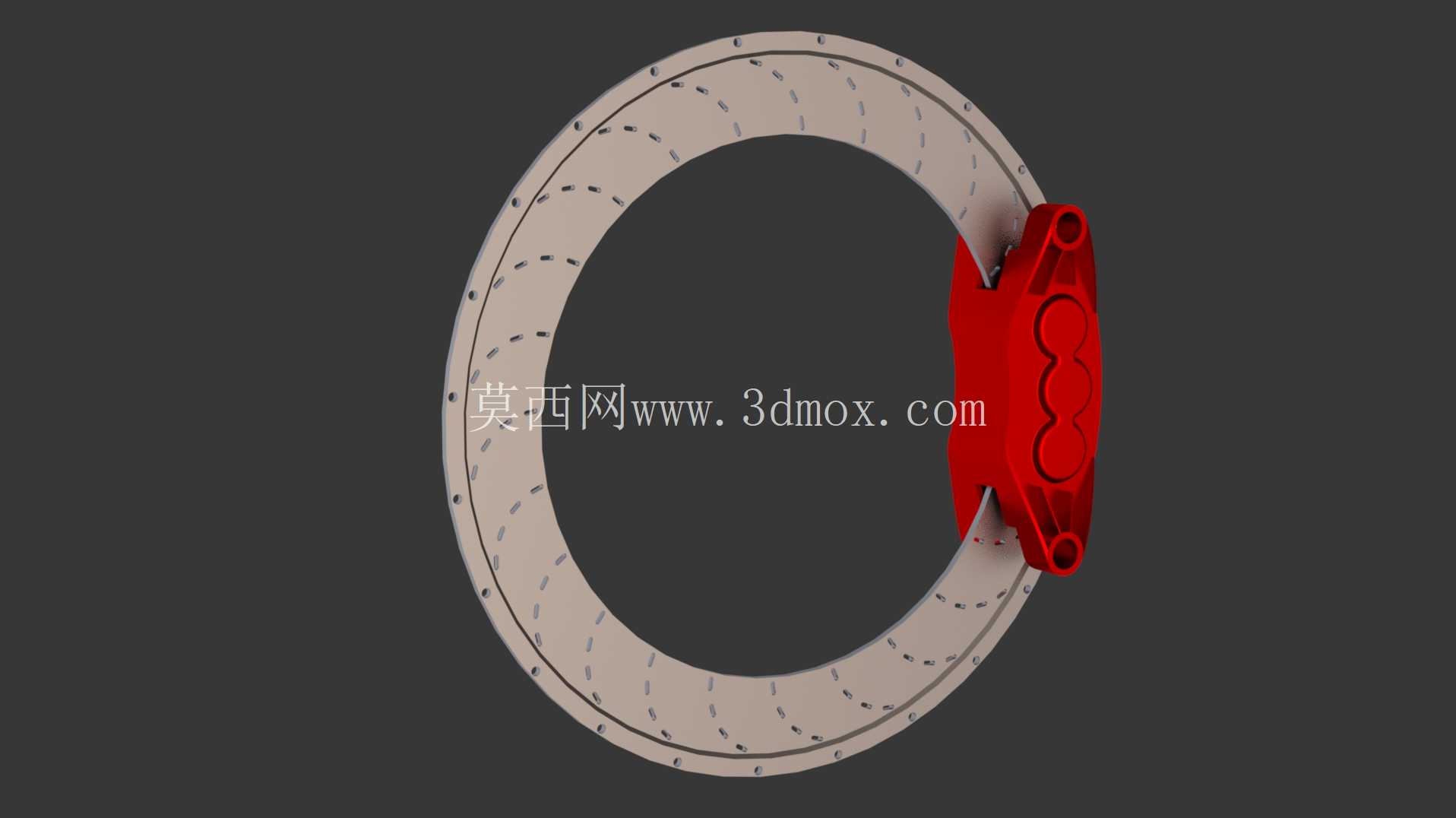

从功能特性来看，这套轮组将制动卡钳直接固定在轮组内侧的非旋转支撑结构上，刹车摩擦面集成在轮圈内环的环形摩擦带上，省去了传统轮毂到轮圈的辐条传力路径，制动时的制动力矩直接从环形摩擦面传递到轮圈，再作用到轮胎接地表面，减少了中间传力环节的形变余量，制动响应的滞后量相比传统辐条轮有明显降低。轮圈的环形摩擦带表面做了均匀分布的斜向散热槽，制动过程中产生的磨屑会顺着斜槽被旋转的轮圈甩出，同时散热槽能带动轮组周边空气形成定向流动，带走制动摩擦产生的热量，避免长时间制动出现热衰减。

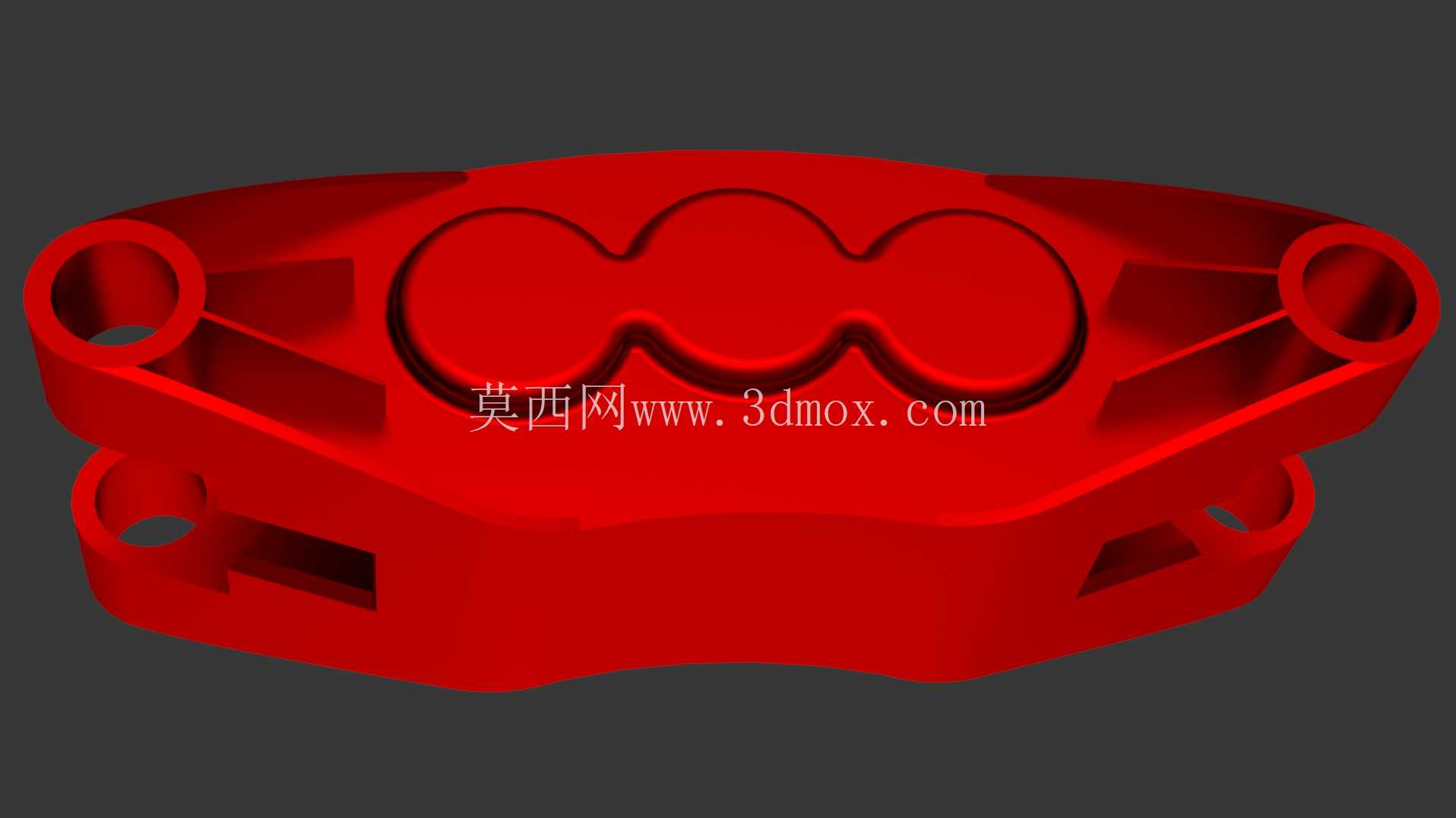

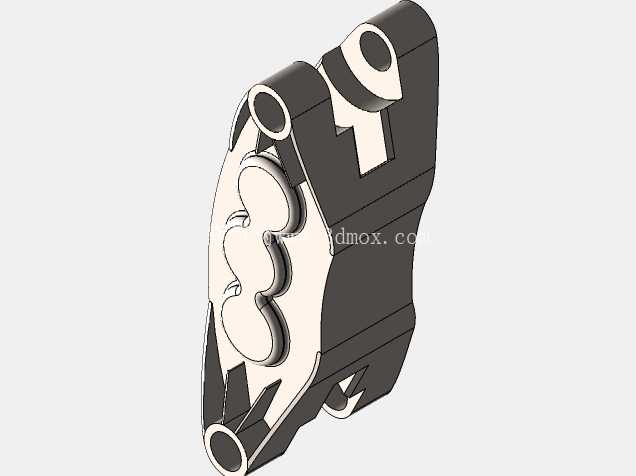

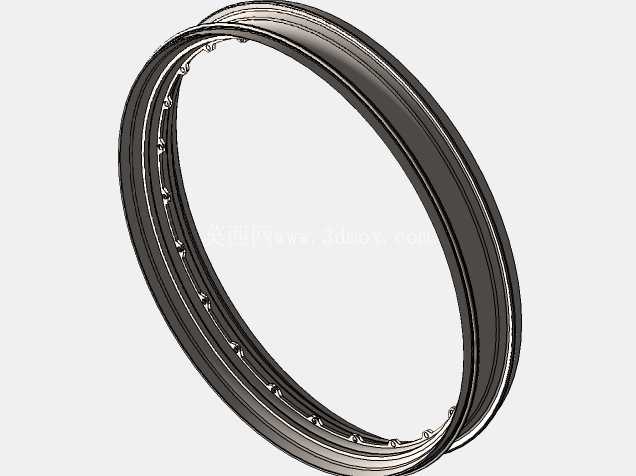

设计思路上，首先要确定轮圈的承载边界，轮圈采用环形等强度截面设计，截面厚度从摩擦带位置向轮胎安装槽位置逐步过渡，匹配轮胎安装的标准轮辋轮廓，保证常规真空胎可以直接适配安装，不需要定制特殊规格轮胎。卡钳的安装座采用一体化凸台结构，三个安装孔呈三角形分布，保证卡钳固定后的刚性，避免制动时卡钳出现偏转导致摩擦片偏磨。卡钳本体采用对置活塞布局，摩擦片的摩擦面完全覆盖环形摩擦带的有效接触宽度，制动时压力分布均匀，不会出现局部应力集中导致摩擦带开裂。

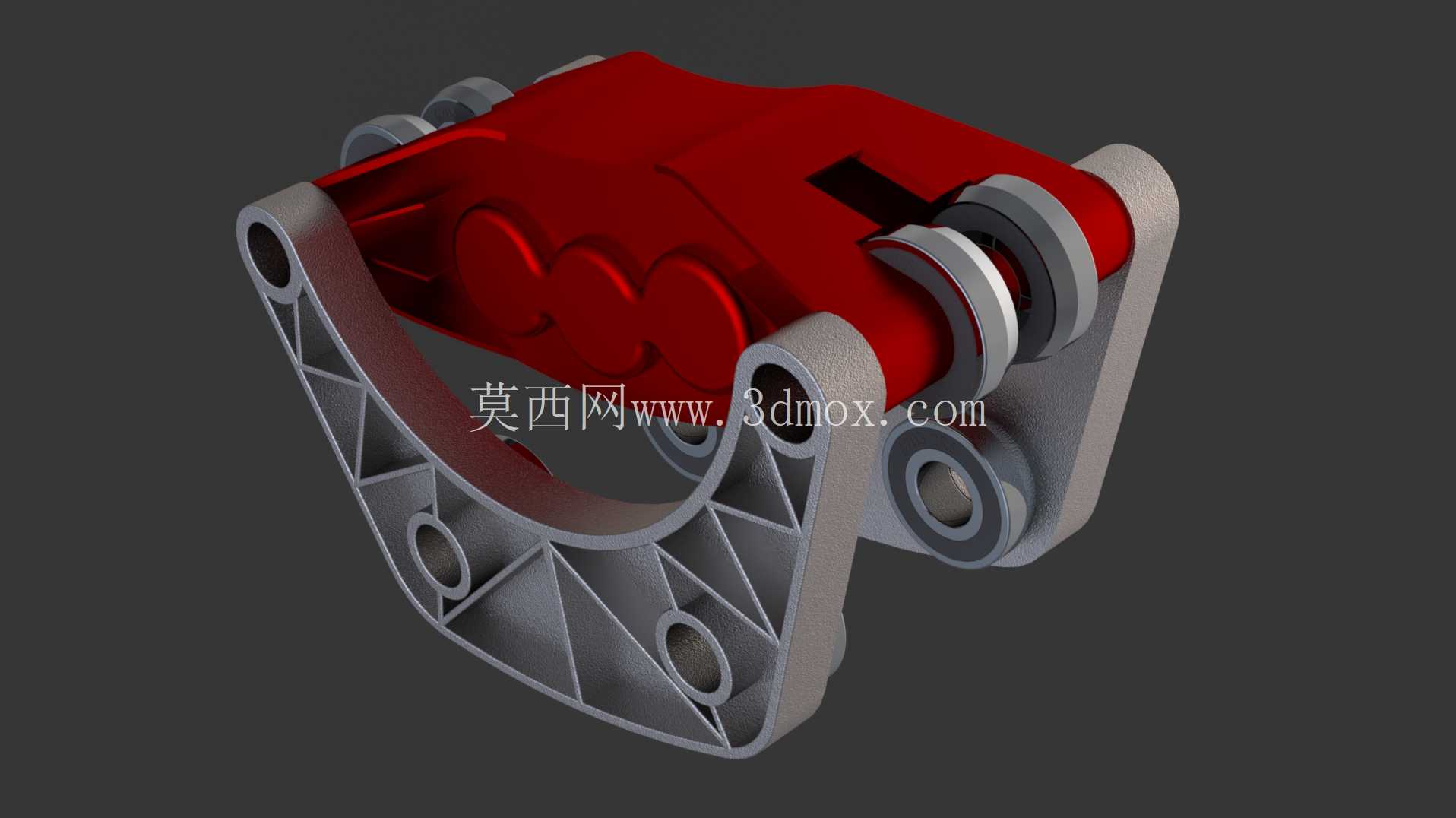

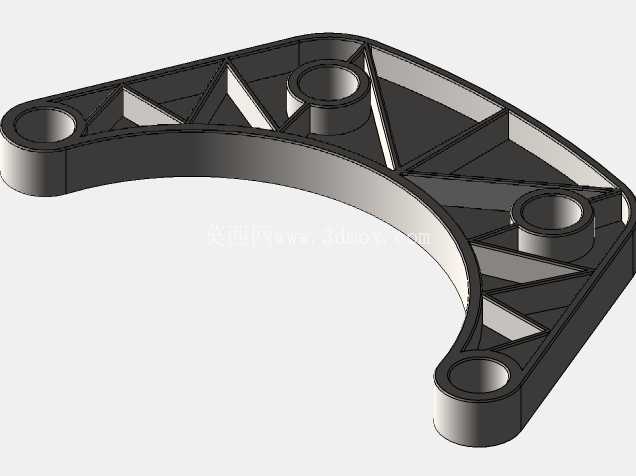

安装边界方面，轮圈的内环直径需要匹配卡钳的最大外轮廓尺寸，预留至少3mm的安全间隙，避免轮圈旋转过程中出现剐蹭；卡钳的安装基准面与轮圈中心平面的垂直度公差需要控制在0.02mm以内，保证摩擦片与摩擦带完全贴合；轮圈的轴向跳动量控制在0.1mm以内，径向跳动量控制在0.15mm以内，避免高速旋转时出现制动抖动。轮胎安装槽的尺寸符合常规摩托车轮胎的安装标准，胎圈座的角度、深度都和通用轮辋保持一致，不需要额外调整轮胎安装工艺。支撑结构的固定端需要连接到车辆的前叉或者后摇臂上，固定点的位置需要避开转向时的运动干涉边界，保证大角度转向时轮组不会和前叉、挡泥板等部件发生碰撞。

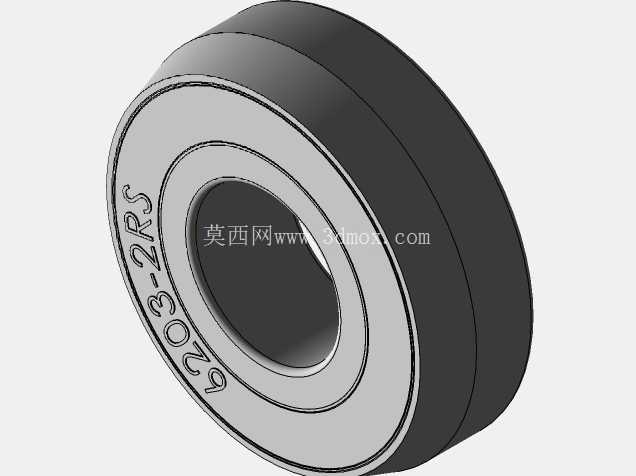

从结构受力的角度分析，无轮毂轮组的受力路径和传统轮组完全不同，传统轮组的载荷从轮胎传递到轮圈，再通过辐条传递到中央轮毂，最后传递到悬挂系统；而这套无轮毂轮组的载荷从轮胎传递到轮圈后，直接通过环形承载面传递到周边的支撑轴承结构，再传递到悬挂，整个环形轮圈都参与承载，应力分布更均匀，在相同承载能力下，轮圈的整体重量可以比传统辐条轮降低15%左右。制动系统的布置也避开了传统轮毂中心的位置，给中心位置的传动、转向机构留出了布置空间，后续如果要适配轮毂电机、中心转向结构，都有足够的改装余量。

实际使用中需要注意，环形摩擦带的表面硬度需要控制在HRC35-40之间，既保证足够的耐磨性，又避免硬度过高导致摩擦片磨损过快；卡钳的进油口位置需要预留足够的油管安装空间，避免转向时油管被拉扯；轮圈的动平衡校正需要在环形轮缘的内外侧同时进行，因为没有中央轮毂的定位基准，动平衡的配重块需要固定在轮圈边缘的配重槽内，保证高速旋转时的稳定性。
