多孔轻量化结构五自由度协作机械臂

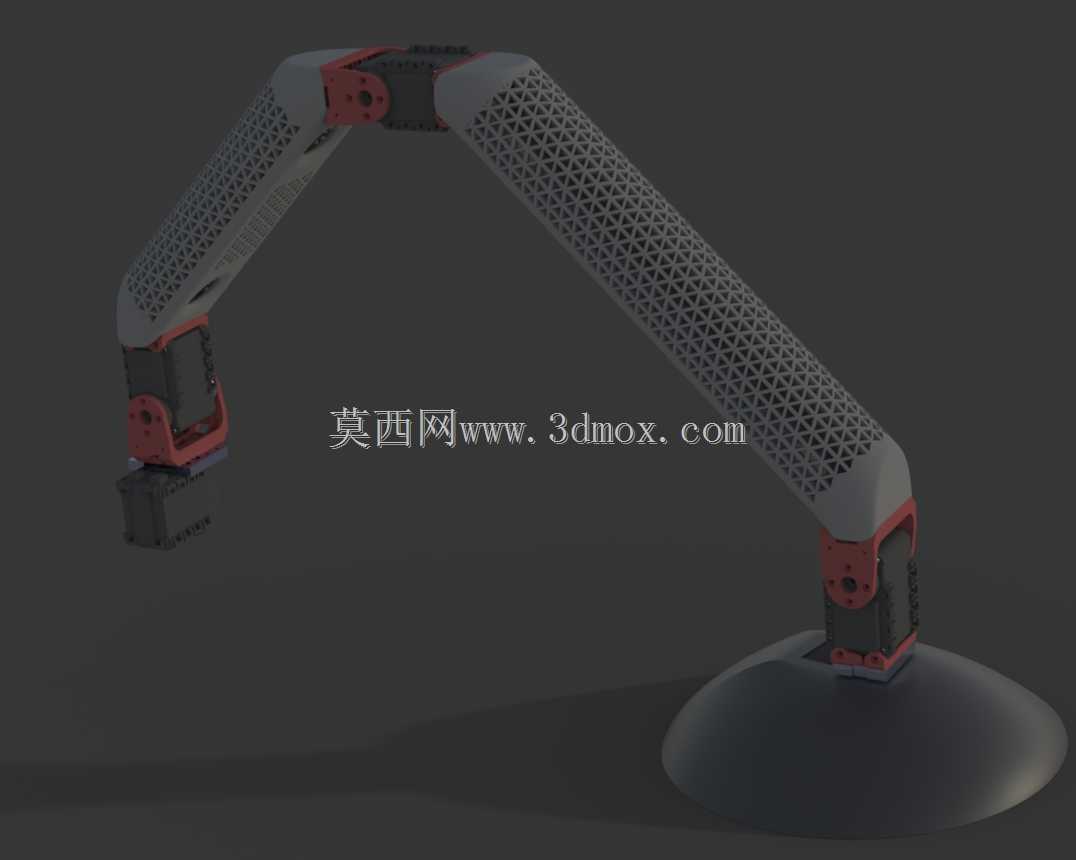

　　这款五自由度关节式机械臂在结构设计上采用了大臂小臂一体化多孔镂空的构型，区别于传统工业机械臂厚重的铸铝壳体，其臂身采用网格状镂空结构，在保证结构刚度满足额定负载要求的前提下，大幅降低了臂体自身重量，既减少了关节处伺服驱动的负载冗余，也降低了臂体运动过程中的转动惯量，让运动启停过程的冲击更小，轨迹跟踪精度更易控制。从安装边界来看，该机械臂采用圆盘式底座固定结构，底座直径覆盖了常规桌面安装、小型工作站台架安装的通用孔位范围，不需要额外定制复杂的安装转接板，直接通过螺栓即可完成底座与安装面的刚性固定，安装面的平面度要求控制在常规机加工面的精度范围内即可，不需要额外做刮研处理，适配高校实验室、小型加工工位、教学演示场景的快速部署需求。

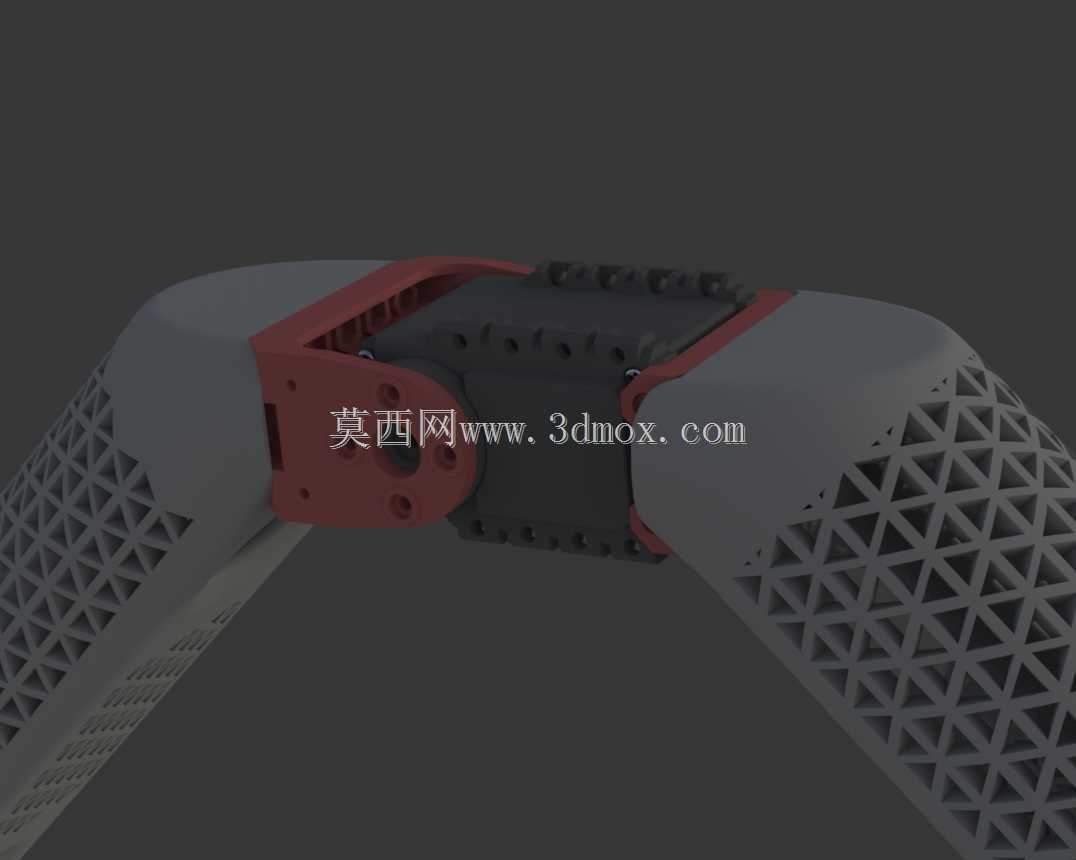

　　从功能特性上看，五个转动关节分别覆盖底座水平回转、大臂俯仰、小臂俯仰、腕部俯仰、末端回转的运动维度，工作空间覆盖底座前方半球形区域，能够完成半径范围内的物料拾取、工位转运、简单装配、示教演示等动作，关节处采用模块化的连接结构，关节与臂身之间通过止口定位加螺栓锁紧的方式连接，后期维护时可以单独拆解单个关节进行检修，不需要将整臂完全拆解，降低了维护的拆装工作量。臂身的镂空结构除了减重之外，也给内部走线预留了充足的空间，关节处的动力线、编码器线可以顺着臂身内部的镂空腔道走线，避免了外部走线在运动过程中出现的线缆缠绕、磨损问题，同时也让整臂的外观更整洁，没有外露线缆带来的安全隐患。

　　在实际应用场景中，这类轻量化机械臂并不适配重型工业生产线上的大负载搬运作业，更多面向教学实训场景下的机器人原理演示、编程示教练习，也可以适配小型3D打印工作站的工件取放、桌面级加工设备的上下料作业，或是文创产品制作过程中的简单喷涂、点胶辅助作业。设计过程中，关节处的连接耳片做了加厚处理，并且在转轴位置加装了耐磨衬套，避免反复转动过程中出现连接孔位的磨损旷量，保证关节转动的同轴度；末端执行器的连接法兰采用通用的小尺寸接口，可以适配小型夹爪、吸盘、画笔、点胶头等多种末端执行工具，不需要额外定制转接法兰，拓展性能够覆盖多数轻量作业的需求。

　　从结构刚度的设计逻辑来看，臂身的镂空网格采用等边三角形的网格构型，这种构型在同等材料用量下的抗扭、抗弯刚度要优于方形网格，在臂身承受末端负载带来的弯矩时，网格筋条能够均匀分散应力，避免局部应力集中导致的臂身变形，经过结构仿真验证，在额定负载下臂身的最大变形量控制在末端作业允许的精度范围内，不会因为镂空结构导致刚度不足影响作业精度。关节处的限位结构做了软限位加硬限位的双重设计，软限位通过控制系统的角度参数设置限制关节的转动范围，硬限位则在关节连接处设置了机械挡块，避免软限位失效时关节过转导致的臂身碰撞、线缆扯断问题，提升了设备运行的安全性。底座内部预留了控制板、驱动模块的安装空间，可以将整套控制系统集成在底座内部，不需要额外配置独立的电控柜，进一步缩小了整台设备的占地空间，更适合桌面级场景的部署使用。
