液压驱动齿轮齿条传动执行机构结构

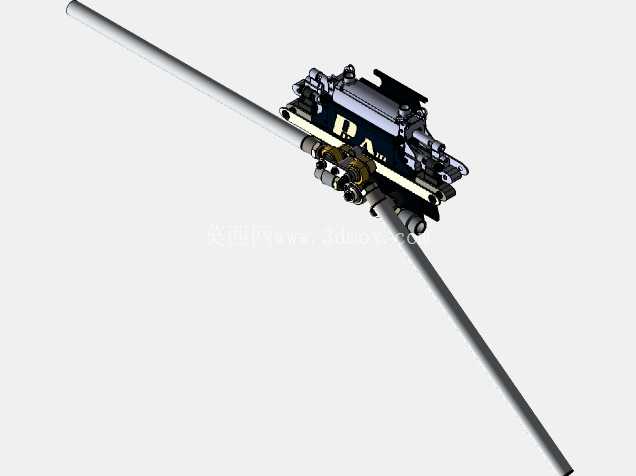

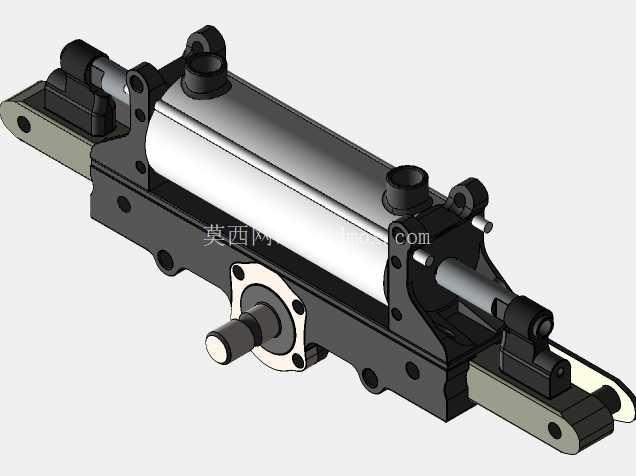

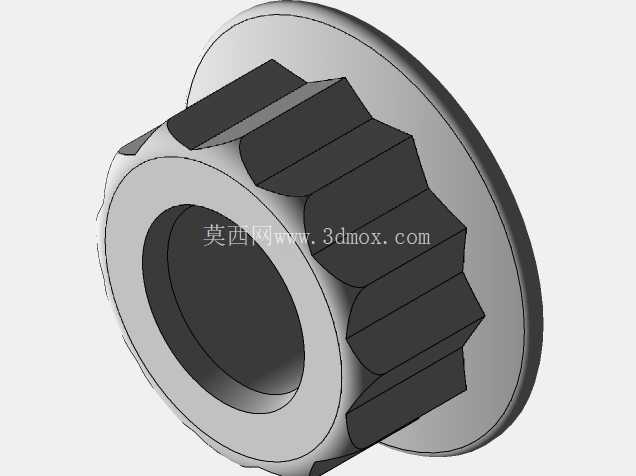

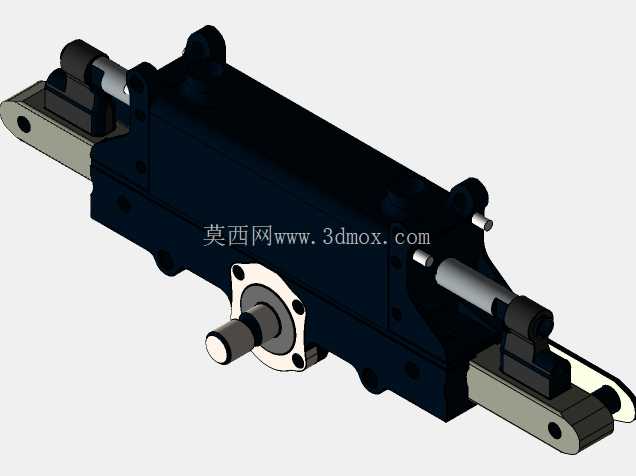

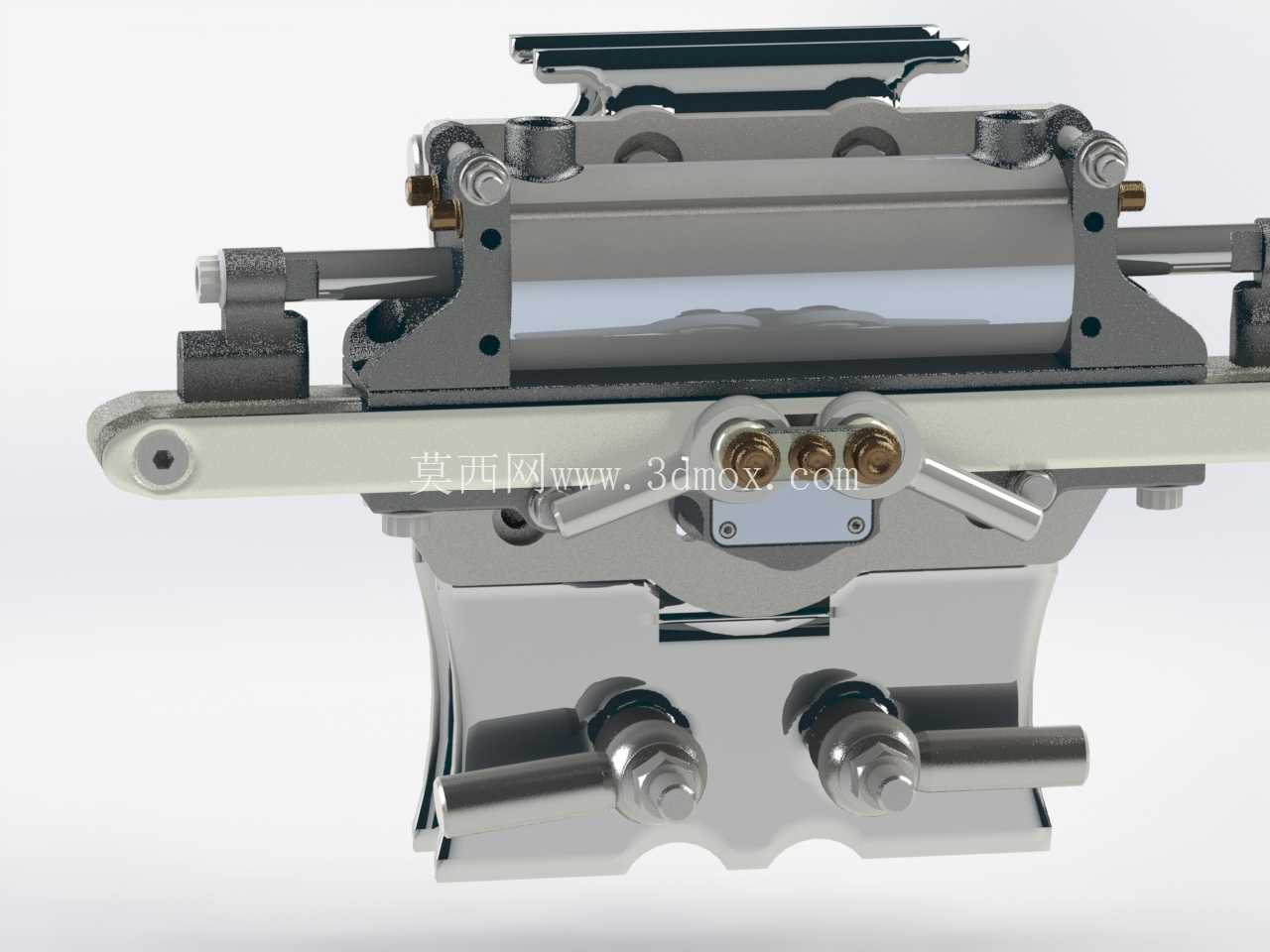

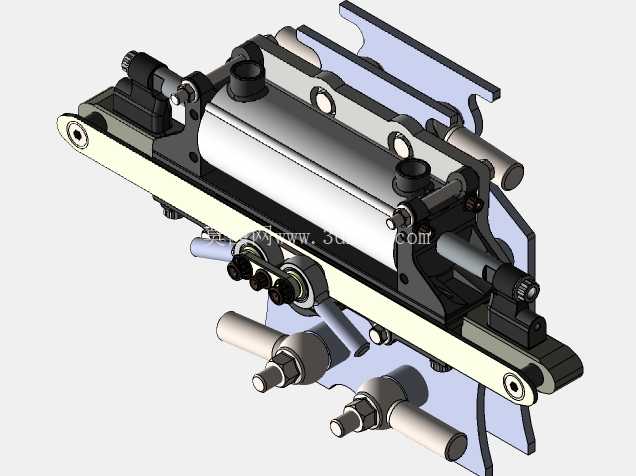

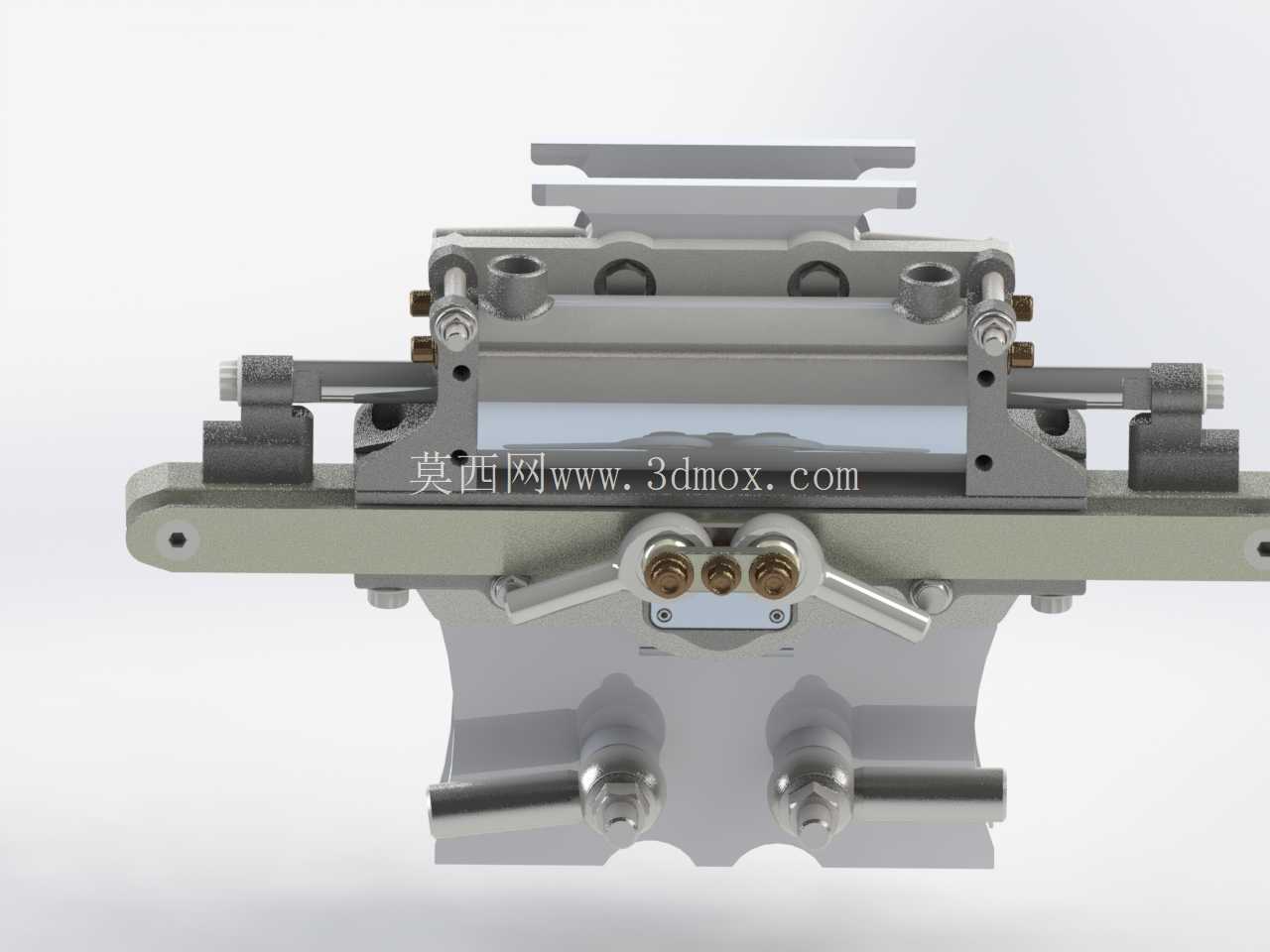

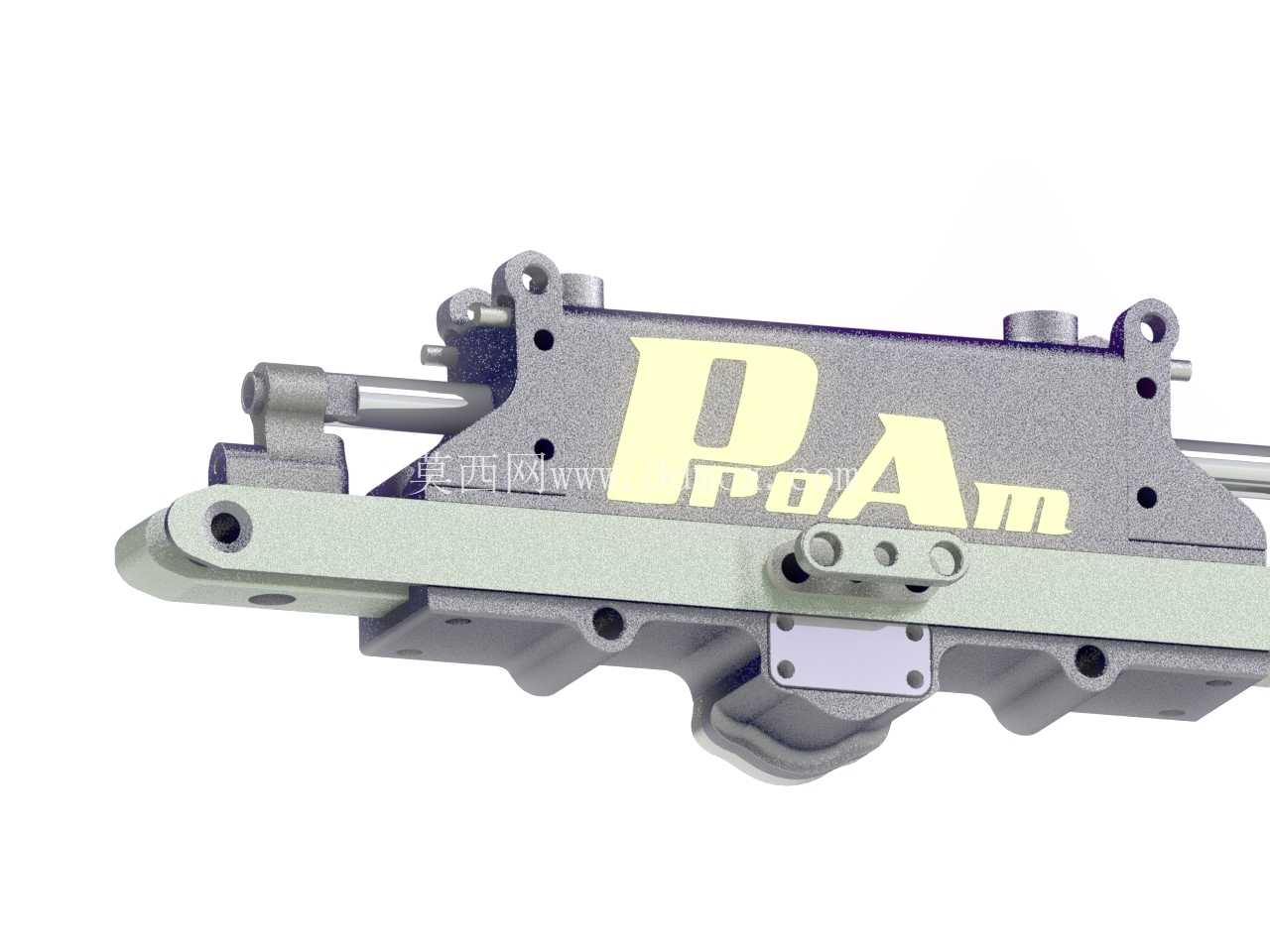

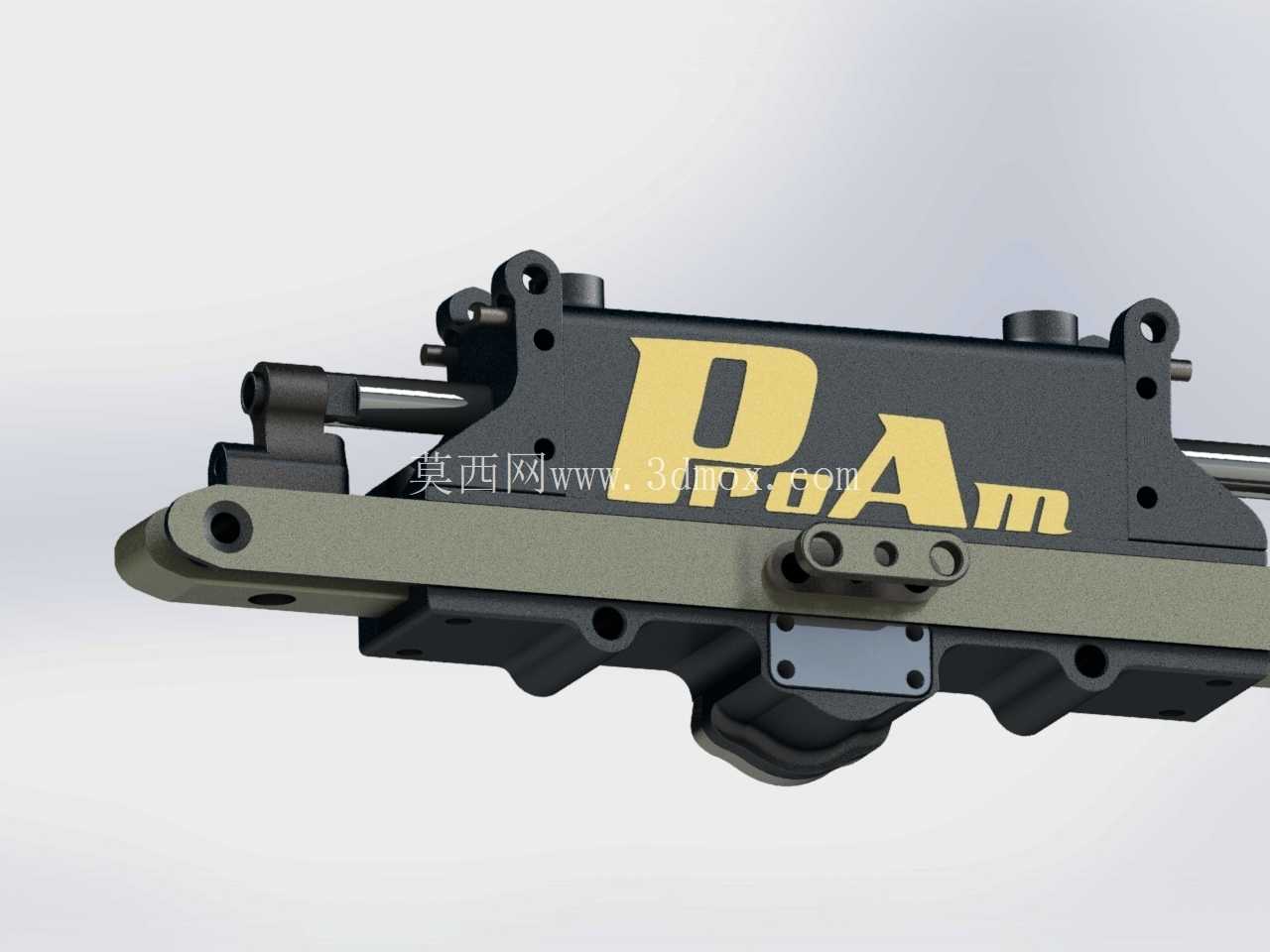

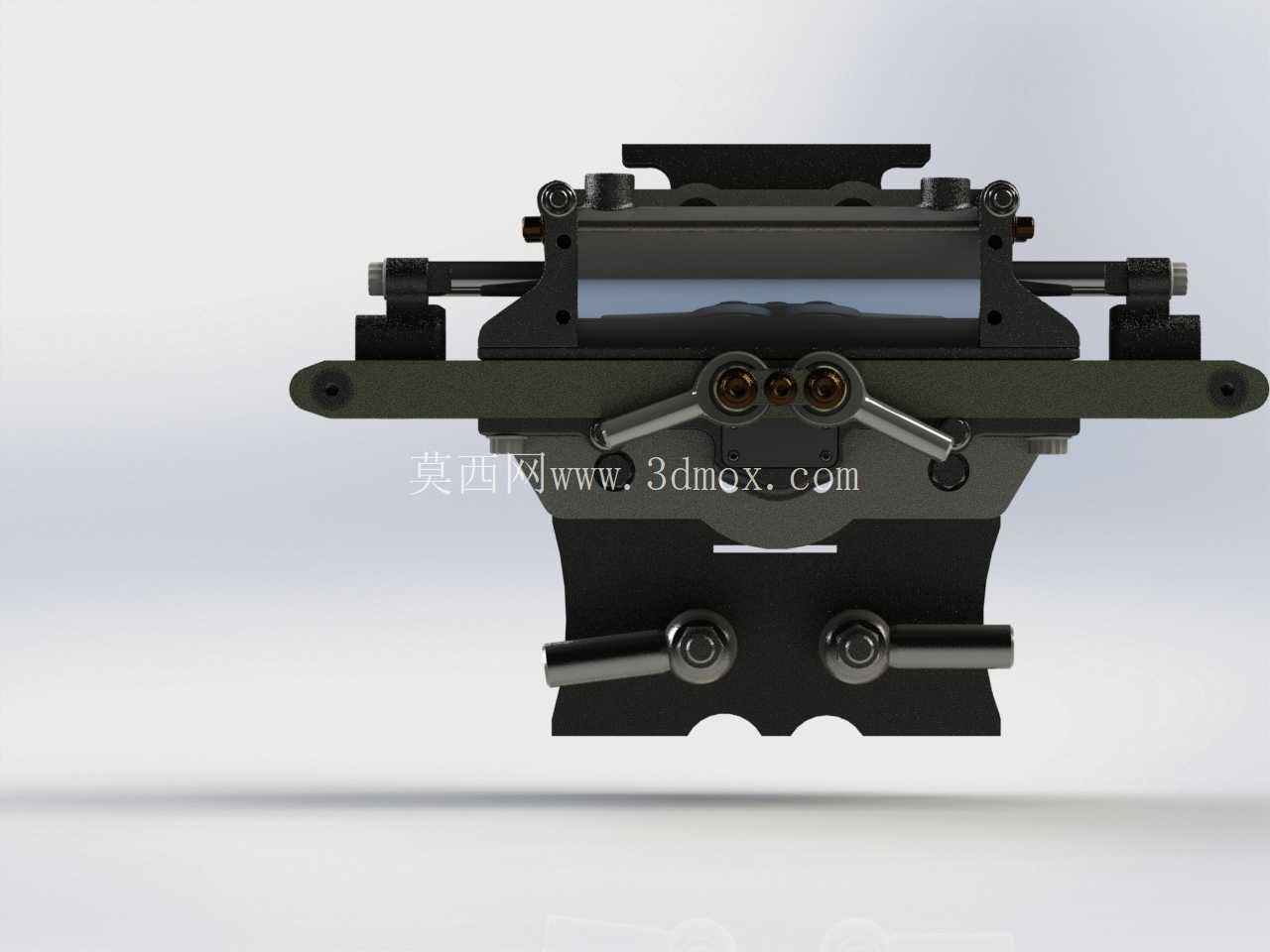

　　从结构设计逻辑来看，整个组件的壳体采用一体化铣削成型的安装基体，所有传动部件的安装定位基准都集成在这个基体上，避免了多零件拼接带来的累积装配误差，齿轮的安装轴孔预留了轴承安装位，两端配置深沟球轴承来承受径向载荷，同时在轴端设置了密封槽安装骨架油封，防止传动腔体内的润滑脂泄漏，也能阻挡外界的粉尘、切削液进入传动区域，延长部件的维护周期。齿条部分采用导向槽与壳体配合，侧面设置了耐磨导向条，齿条在往复运动过程中，导向条可以抵消齿轮啮合带来的侧向分力，避免齿条直接与壳体金属接触产生磨损，导向条采用可拆卸设计，磨损后可以快速更换，不需要整体更换壳体或齿条，降低后期维护成本。这套齿轮齿条传动结构，核心是通过齿轮与齿条的啮合配合，将旋转运动转化为高精度的直线往复运动，在各类需要线性推拉动作的工业场景中应用广泛，常见于工装夹具的夹紧驱动、自动化生产线的工位推移、特种作业设备的执行端动力输出等场景，相比气缸、液压缸直推结构，齿轮齿条传动可以在有限安装空间内实现更长的行程输出，同时传动过程的同步性更好，不会出现活塞杆受侧向力导致的密封件磨损过快问题。

　　液压驱动接口设置在壳体的侧端，内置的液压驱动单元直接与齿轮轴连接，省去了外部联轴器的安装空间，整个组件的安装边界经过紧凑化设计，壳体四周预留了标准的螺栓安装孔，安装孔的位置公差按照IT7级精度控制，可以直接适配多数工业设备的安装基面，不需要额外做转接板。在啮合参数设计上，齿轮采用变位修正设计，避免小齿数齿轮出现根切问题，同时优化了啮合重合度，让传动过程更平稳，降低高速往复运动时的啮合噪音，齿条的齿面做了硬化处理，表面硬度达到HRC55以上，可以承受较大的冲击载荷，适配频繁正反转的工况需求。

　　整个结构的行程限位通过壳体两端的内置缓冲块实现，当齿条运行到行程端点时，缓冲块可以吸收冲击动能，避免硬碰撞导致的齿面崩裂或壳体变形，同时在壳体上预留了传感器安装位，可以加装磁感应或光电式行程开关，实现行程位置的信号反馈，方便接入设备的自动化控制系统。从实际使用场景来看，这类结构在非标自动化设备的工件推拉、焊接工装的夹紧定位、专用车辆的执行机构驱动中都有大量应用，相比其他线性传动结构，齿轮齿条传动的传动效率更高，长期使用的行程精度保持性更好，不会出现同步带传动的拉长打滑问题，也不会出现丝杠传动的高速卡滞问题，尤其适合中长行程、中等载荷、频繁往复动作的工况。

　　设计过程中需要重点关注齿轮与齿条的啮合侧隙控制，侧隙过大会导致传动反向死区过大，影响位置控制精度，侧隙过小则会导致啮合卡滞、磨损加快，这套结构通过偏心调节结构来调整齿轮与齿条的中心距，可以在装配时根据实际工况需求调整到合适的侧隙，兼顾传动精度与使用寿命。另外整个组件的润滑采用脂润滑方式，壳体上预留了注油嘴，可以在不拆解结构的情况下定期补充润滑脂，维护操作十分便捷，齿条的外露部分设置了防尘刮板，在齿条往复运动时可以刮除齿面附着的杂物，避免杂物进入啮合区域造成齿面损伤。
