适配航模动力系统的多规格螺旋桨组结构

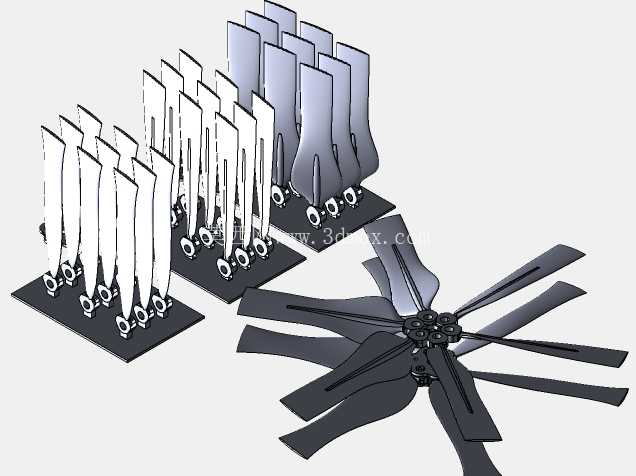

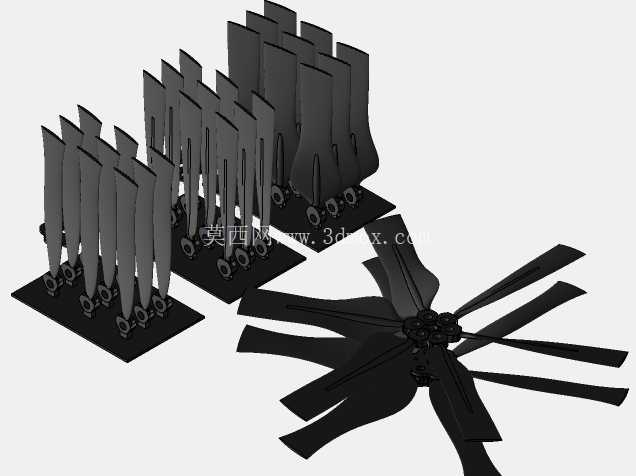

　　这套螺旋桨组结构主要面向小型航模、多旋翼飞行器以及微型动力实验平台的动力输出场景，在实际使用中可直接替换Graupner R-Prop系列同规格桨叶，也可根据动力电机的KV值、拉力需求搭配不同尺寸规格的桨叶完成适配，覆盖从微型室内穿越机到小型固定翼航模的动力匹配需求。整套结构包含多组不同弦长、不同安装孔径的桨叶，同时配套了对应桨毂的连接结构，可分别适配顺时针、逆时针两种旋转方向的动力输出需求，避免多旋翼飞行器飞行时出现的扭矩抵消问题。从设计逻辑来看，整套桨叶的翼型采用了低速高升阻比的曲面构型，桨根位置做了加厚处理，在3D打印成型过程中可减少支撑结构的使用，同时提升桨叶与桨毂连接位置的结构强度，避免高转速下桨根出现断裂失效的问题。

　　桨叶的安装孔位采用了标准的航模桨夹通用尺寸，可直接适配市面上主流的2204、2206等系列微型无刷电机的桨夹结构，安装时无需额外打孔或打磨，仅需通过桨夹螺丝锁紧即可完成固定，安装边界预留了足够的锁紧余量，不会出现桨叶与电机定子摩擦的问题。针对3D打印的工艺特性，设计时特意调整了桨叶的摆放角度，打印时可直接将桨叶平面贴合打印平台，无需添加额外的支撑结构即可完成成型，同时桨叶表面的曲面过渡做了0.2mm的公差预留，打印完成后仅需简单去除底部的打印 raft 即可直接使用，无需额外的表面打磨处理。

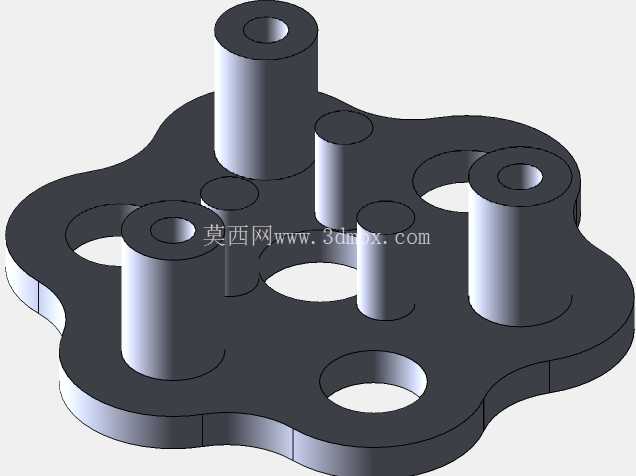

　　桨毂部分采用了分体式夹紧结构，通过中心螺丝的锁紧力将多片桨叶均匀固定在桨毂的卡槽内，每个卡槽的角度经过精确计算，保证多片桨叶安装后动平衡偏差控制在0.1g以内，高转速运转时不会出现明显的振动问题，可有效降低电机轴承的磨损速度，提升动力系统的整体使用寿命。在实际应用场景中，这套螺旋桨组不仅可用于常规航模的动力改装，也可用于小型风洞实验、微型风力发电装置的叶片测试，不同规格的桨叶可对应不同的风速区间与转速需求，使用者可根据实际的拉力测试数据快速更换不同规格的桨叶，无需重新设计桨毂连接结构。桨叶的翼型截面从桨根到桨尖采用了渐变扭转设计，桨根位置的安装角更大，可保证低转速下的扭矩输出效率，桨尖位置的安装角逐步减小，降低高转速下的桨尖涡流损耗，提升整体的动力转换效率，在相同的电机功率输入下，可比普通平板桨叶提升15%左右的静拉力。考虑到3D打印材料的特性，桨叶的厚度从桨根到桨尖做了渐变减薄处理，在保证结构强度的前提下尽可能降低桨叶自身的转动惯量，提升电机的油门响应速度，在飞行器做机动动作时可更快地调整转速输出，提升飞行操控的跟手性。

　　整套结构的安装尺寸完全兼容现有航模动力系统的通用标准，桨叶的展开直径覆盖从5英寸到8英寸的常用规格，可适配不同起飞重量的航模设备，安装时仅需注意对应顺时针与逆时针桨叶的安装位置，即可保证多旋翼飞行器的扭矩平衡，不会出现飞行自旋的问题。在结构验证阶段，这套桨叶经过了持续的高转速运转测试，在12000转/分钟的转速下持续运转30分钟未出现结构变形或断裂问题，完全满足日常航模飞行的使用强度要求，同时针对PLA、PETG等常用3D打印材料的收缩率做了尺寸补偿，打印完成后的尺寸偏差可控制在0.1mm以内，无需额外的尺寸修正即可直接安装使用。
