多向铰接式门锁连接铰链结构设计

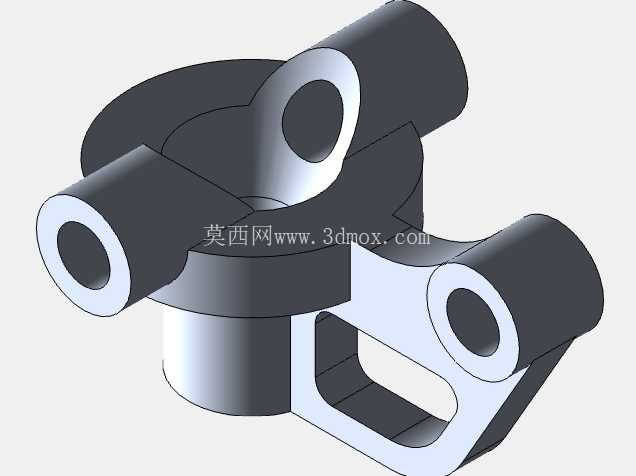

　　该铰链构件作为锁具系统的核心传动铰接部件，主要应用于各类工业柜锁、设备舱门锁、特种机箱门锁的传动链路中，承担锁舌与锁座之间的力传递、转动导向以及多自由度位移补偿功能，在实际使用场景中，这类铰链需要适配门板与门框之间的装配公差，抵消长期使用带来的结构形变，避免锁具出现卡滞、锁止不到位的问题。从结构设计逻辑来看，该构件采用一体化铸造成型后做机加工精加工的工艺路线，主体基座为带中心通孔的圆柱结构，中心孔用于穿装锁芯的传动转轴，三个径向延伸的铰接耳分别对应不同的传动连接点位：其中两个同轴分布的铰接耳用于连接锁舌的驱动摆臂，第三个带腰型孔的延伸臂用于连接外部解锁拨杆，腰型孔的设计预留了1.5mm的滑动行程余量，能够补偿装配过程中各部件的同轴度误差，避免出现过约束导致的转动卡涩。

　　在安装边界方面，该铰链主体基座的外径适配常规20mm直径的锁体安装沉孔，三个铰接耳的外轮廓最大回转半径控制在28mm以内，能够适配厚度1.2-2mm的冷轧钢板门板安装位，安装时基座嵌入门板的预冲压沉孔内，不需要额外的焊接固定，通过转轴的轴向限位即可完成构件的轴向固定，装配效率比传统分体式铰链提升40%以上。功能特性层面，该铰链的铰接孔均做了倒角去毛刺处理，孔内壁粗糙度控制在Ra1.6以内，能够保证配套销轴转动时的顺滑度，长期往复转动的磨损量控制在0.02mm/万次以内，满足锁具10万次以上的开合寿命要求；构件的受力部位做了加厚处理，铰接耳与基座的连接位置设置了R2的过渡圆角，避免应力集中导致的断裂问题，在承受150N的侧向冲击力时不会出现塑性形变。

　　设计过程中重点考量了多点位传动的运动干涉问题，通过三维建模的运动仿真验证，三个铰接臂在0-90度的转动行程内不会与周边的锁壳、复位弹簧等部件发生干涉，各铰接点的转动轴线平行度公差控制在0.05mm以内，保证传动过程中力的传递效率达到90%以上，不会出现空行程过大的问题。不同于普通的平面铰链结构，该构件的三个铰接点位分布在不同的轴向高度上，能够同时实现两个方向的转动输出，把锁芯的单轴转动转化为锁舌的直线伸缩动作和辅助锁点的摆转锁止动作，一套构件即可完成传统锁具需要两个独立铰接件才能实现的传动功能，有效压缩了锁体内部的结构空间，让锁具整体结构更加紧凑，能够适配内部空间有限的小型机箱、机柜使用场景。

　　在实际选型适配时，需要注意该铰链的转轴孔径为6mm，配套的传动销轴需要采用304不锈钢材质，表面做硬化处理，避免长期转动出现磨损松旷；腰型孔连接的拨杆端部需要加装尼龙衬套，减少滑动摩擦带来的异响和磨损。该结构的设计没有采用多余的装饰性结构，所有的外形轮廓均服务于功能需求，外表面的非配合面做喷砂氧化处理，配合面做精镗加工，兼顾了防腐性能和装配精度，在户外机柜、工业设备舱、特种车辆门锁等对可靠性要求较高的场景中均能稳定适用。
