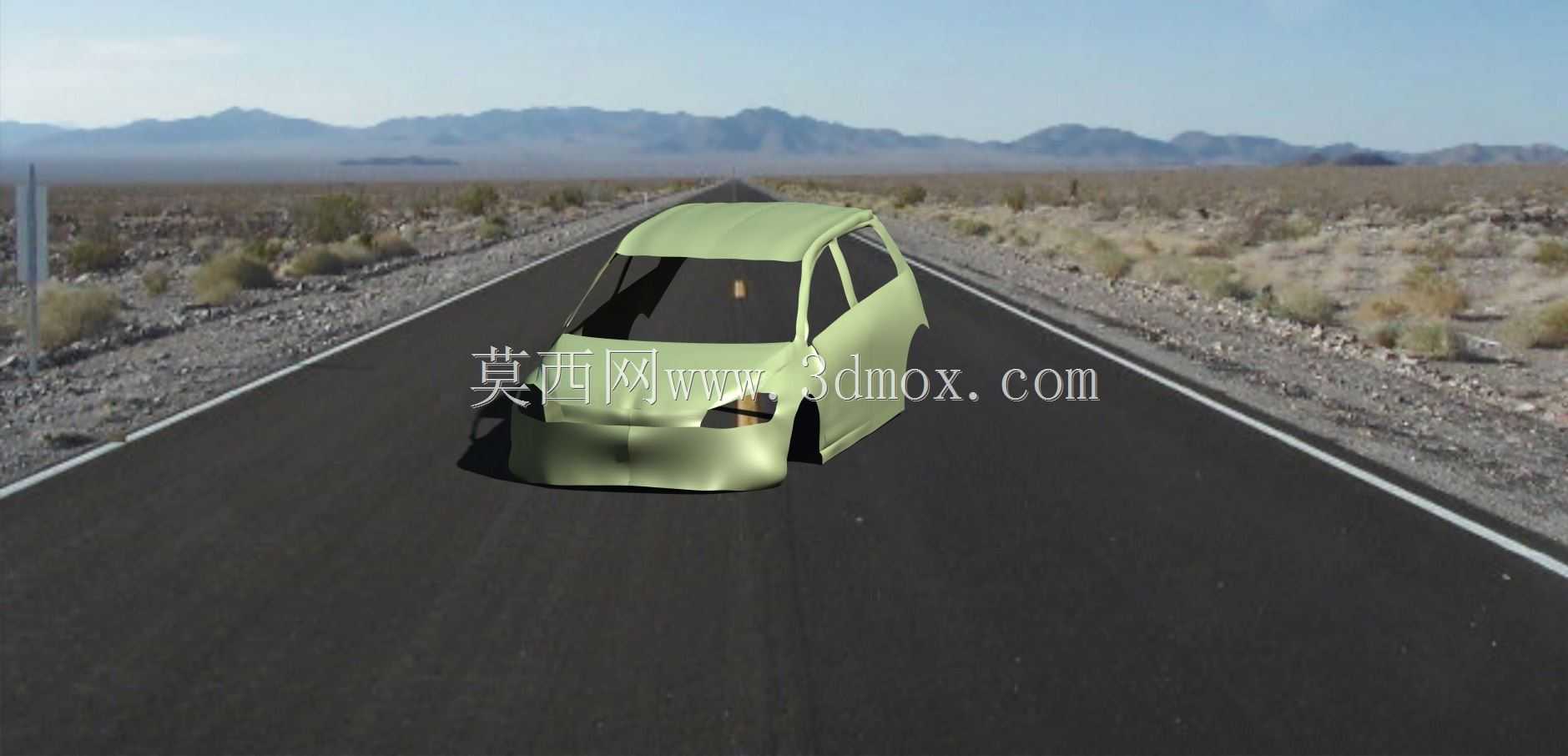

基于蓝图还原的乘用车辆外覆盖曲面结构

　　这套曲面结构主要服务于乘用车前期造型验证阶段的工程对接，在油泥模型扫描数据冻结前，可直接对接总布置模块完成人机工程、视野校核的前置校验，也能为后续A面重构提供基础的曲面边界参考，避免从零开始搭建点云拟合框架的重复工作量。从实际工程落地的角度看，该曲面完整覆盖了乘员舱外覆盖的核心区域，包含前舱盖、翼子板、侧围、车门以及车顶的过渡曲面，各曲面之间的G2连续过渡区域做了基础的曲率约束，在轮拱、A柱下沿、车门分缝位置预留了0.5mm的理论分缝间隙，能够直接对接后续的结构件安装边界校核。

　　设计过程中优先遵循了蓝图给定的外轮廓硬点，整车宽度方向的曲面边界控制在1780mm的总宽范围内，长度方向从前保险杠最前端到C柱收尾位置的曲面长度为3260mm，高度方向从地面基准面到车顶曲面最高点的垂直距离为1490mm，所有曲面的法向均指向车身外侧，能够直接用于后续的风阻仿真网格划分，不需要额外调整曲面方向。在曲面搭建逻辑上，没有采用整块大面拉伸的粗暴方式，而是按照车身分块逻辑拆分了独立的曲面片体，前舱盖曲面的曲率变化率控制在0.08以内，避免后续冲压工序出现面品褶皱问题；侧围曲面从翼子板后方向车尾延伸的过程中，做了0.3度的微小内收，匹配高速行驶下的气流导向需求；车门曲面的腰线位置做了12mm的突出棱线，棱线两侧的曲面过渡半径控制在3mm，既保证造型的线条感，也避免冲压过程中出现开裂风险。

　　针对安装边界的预留，曲面在车门铰链安装位置、侧围外板焊接边位置、前翼子板与前保险杠搭接位置都做了曲面延伸，延伸长度统一为15mm，能够满足后续结构设计时的翻边、焊接搭接需求，不需要后期对曲面做额外的裁切延伸。轮拱位置的曲面按照R380的轮包半径做了约束，预留了215/55 R17规格轮胎的跳动空间，在满载极限跳动工况下，轮胎与轮拱曲面的最小间隙保持在32mm，符合整车设计的间隙面差要求。A柱位置的曲面截面做了6度的倾斜角度，既满足前方视野的A柱盲区控制要求，也匹配前风挡玻璃的安装曲面曲率，玻璃安装面的曲面公差控制在±0.2mm以内，能够直接适配夹层玻璃的成型工艺。这套曲面还可以直接用于前期的渲染验证工作，曲面的UV方向做了基础的梳理，在赋予车漆材质时不会出现纹理拉伸的问题，能够快速输出不同配色方案的造型效果图，供项目组做前期方案评审。在和底盘模块的对接上，曲面最低点的离地间隙控制在165mm，对应整车满载状态下的通过性要求，前保险杠下沿的曲面做了18度的接近角过渡，避免常规路肩剐蹭前杠的问题。侧裙位置的曲面距离地面高度为210mm，和门槛梁的安装面预留了8mm的安装间隙，能够直接适配侧裙护板的卡扣安装结构。

　　需要注意的是，这套曲面属于前期造型阶段的基础曲面，没有包含门把手、后视镜、灯具等附件的安装凹坑结构，后续结构设计阶段需要在对应位置按照附件的安装尺寸做曲面裁切，同时对分缝位置的曲面做公差补偿，考虑焊装车间的装配误差累积，分缝位置的曲面间隙需要根据实际公差带做0.2-0.4mm的微调。曲面的所有片体之间都做了缝合检查，不存在重叠面、缝隙面、非流形几何等问题，导入各类三维软件后都能直接编辑，不需要做几何修复工作，能够大幅缩短前期造型到结构设计的对接周期，减少不同部门之间因为曲面质量问题产生的沟通成本。
