五叶螺旋桨式金属引风机结构设计

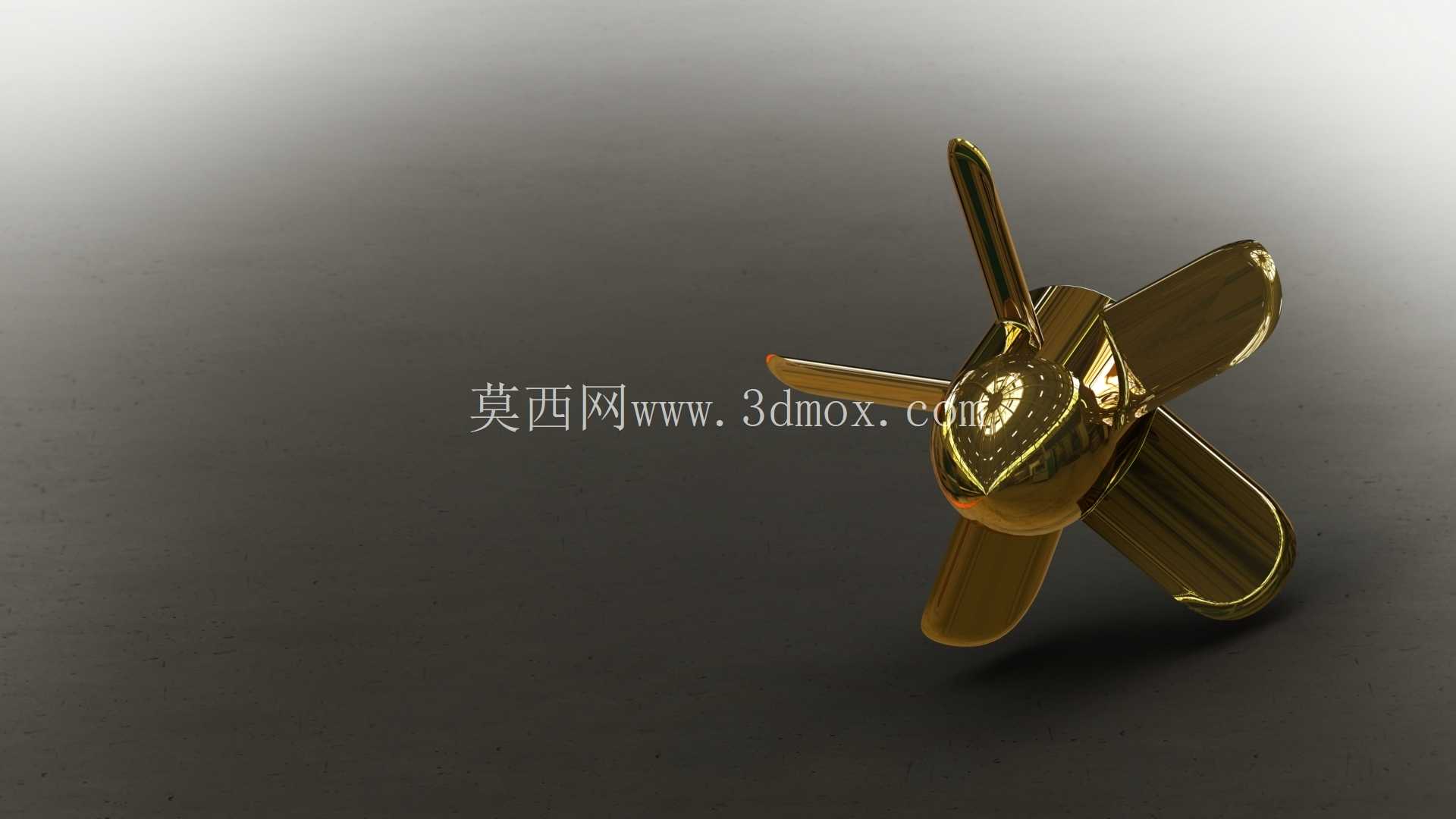

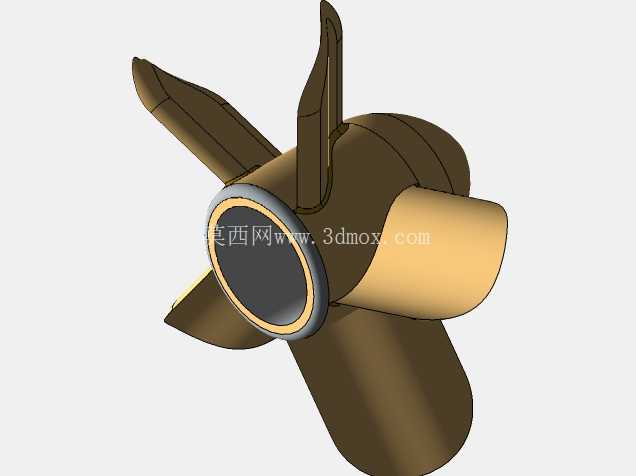

　　在通风换热、小型流体输送、设备散热配套的场景里，这类五叶螺旋桨结构的引风部件是核心做功单元，和常规轴流风叶不同，该结构采用大扭角宽叶型设计，每片叶片的弦长从叶根到叶梢呈现非线性收窄，叶梢位置做了圆弧切边处理，能有效降低叶尖涡流带来的气动损耗，运行时的气流导出效率比等宽直叶结构高出不少。从结构设计逻辑来看，轮毂部分采用一体化流线型整流罩造型，和叶片衔接位置做了大圆角过渡，不存在直角突变的结构死角，一方面能减少气流进入叶道时的紊流扰动，另一方面也能降低长期运行时的应力集中风险，避免叶根位置因为交变载荷出现疲劳断裂。

　　叶片的扭角从叶根到叶梢是渐变设置的，靠近轮毂的位置扭角更大，匹配轮毂处较低的线速度，保证不同半径位置的叶片截面都能以合理攻角切入气流，不会出现叶根区域气流分离、叶梢区域过载的问题，整个叶轮做了实心结构设计，材质适配金属加工工艺，不管是做黄铜材质的装饰性演示件，还是做铝合金材质的实际功能件，都能直接通过五轴加工或者精密铸造实现量产。安装边界上，轮毂中心预留了标准的轴孔配合位，轴孔和驱动电机输出轴的配合公差可以根据实际安装需求调整，叶轮整体的径向尺寸控制在常规小型通风设备的安装区间内，轴向长度较短，不需要预留太大的安装纵深，不管是嵌入到管道内部做管道引风，还是安装在设备散热端做强制风冷，都不会和周边的壳体、防护网产生运动干涉。

　　实际应用中，这类引风结构可以适配小型通风设备的送风单元、精密仪器的散热组件、工艺演示类的流体展示装置，叶片的曲面造型经过气动优化，在相同转速下能输出更稳定的轴向气流，不会出现常规风叶运行时的气流脉冲现象，对于气流稳定性要求较高的散热场景，比如小型电子设备机柜散热、实验装置的定向送风，都能满足使用需求。设计过程中，每片叶片的曲面都做了连续性校验，曲面之间的曲率过渡平滑，不存在褶皱或者突变的面，不管是做渲染演示还是后续的数控加工编程，都不需要额外做曲面修补，叶根和轮毂的衔接位置厚度做了渐变加强，从叶片最薄的叶梢位置到叶根位置，厚度逐步增加，保证结构强度的同时不会额外增加太多转动惯量，启动时的电机负载更小，运行过程中的动平衡更容易调校。

　　和普通的塑料风叶不同，该金属结构的引风机叶轮耐温性能更好，在输送温度稍高的气流时不会出现叶片变形的问题，长期运行的结构稳定性更强，即使在有少量粉尘的通风环境里，叶片表面的光滑曲面也不容易积灰，日常维护只需要定期擦拭表面即可，不需要频繁拆洗。在安装适配性上，整流罩的前端做了圆弧导风面，气流进入叶轮前会被提前梳理，不需要额外加装前置导叶就能获得不错的进气效率，叶轮后端的轴伸长度可以根据不同的电机安装尺寸调整，不管是搭配外转子电机还是内转子电机，都能找到合适的安装配合位置，整个叶轮的质心落在旋转轴线上，初始动平衡余量很小，后期做动平衡校正时不需要去除太多材料，能减少加工工序。
