多耳式环形连接固定支架结构设计

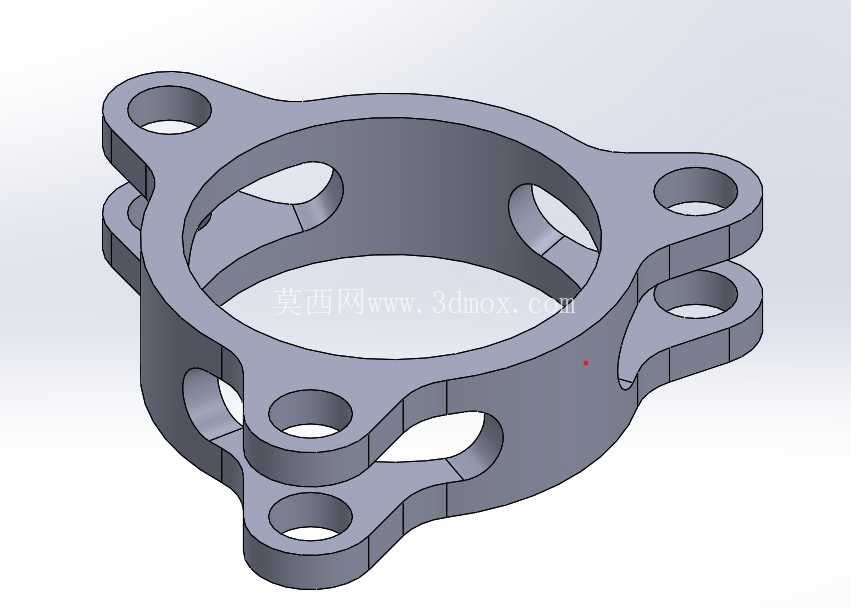

　　该环形连接固定支架属于机械系统中常用的支撑连接类构件，主要应用于需要周向多点定位、同时兼顾中部空间贯通的装配场景，常见于小型动力传输系统的轴系限位、管路系统的中间固定、轻量化设备的机架连接节点等位置，能够在有限的安装空间内实现多方向的载荷传递与位置约束，避免单耳连接带来的应力集中与偏转风险。从结构设计逻辑来看，主体采用环形中空的基础构型，中部大尺寸通孔一方面为待穿过的轴类、管类构件提供避让空间，另一方面可减少整体材料用量，降低构件自重，适配对重量有控制要求的装配场景。环形基体周向延伸出多组带安装孔的连接耳，每组耳片上的通孔位置经过同轴度校核，可配合螺栓、销钉实现与相邻构件的刚性连接，耳片与环形基体的衔接位置做了圆弧过渡处理，能够有效分散装配后承受的拉压、剪切载荷，避免直角衔接处的应力集中导致的构件断裂风险。部分耳片采用双层叠合的结构设计，相比单层耳片可提升连接位置的抗扭刚度，在承受交变载荷的工况下能减少连接位置的形变，提升整体连接的可靠性。

　　在安装边界设计上，所有安装孔的中心距均按照通用紧固件的装配间距要求设置，预留了足够的扳手操作空间，避免装配时出现工具干涉的问题；环形基体的轴向厚度根据常规连接工况的载荷需求设定，既保证足够的结构强度，又不会过度占用轴向安装空间；耳片的外轮廓做了切边处理，去除多余的材料突出部分，避免安装时与周边相邻构件产生位置干涉。从功能特性来看，该构件可同时实现周向多点固定，相比单法兰盘结构，能够适配更多方向的连接需求，不需要额外增加转接件即可完成多构件的交汇连接，减少装配环节的零件数量，提升整体装配效率。

　　构件上开设的多处减重缺口，在不影响整体结构强度的前提下进一步降低了自重，同时也为装配时的管线穿插提供了额外的走线路径，适配集成度较高的小型设备内部装配需求。设计过程中对各安装孔的位置度做了严格约束，保证装配后相邻构件的同轴度符合设计要求，避免出现装配错位导致的附加载荷。连接耳上的通孔采用光孔设计，可适配螺栓穿过连接、销钉定位连接等多种连接方式，具备较好的装配通用性，能够适配不同工况下的连接需求。在实际应用中，该类支架常被用于小型动力设备的电机端盖与机架的连接、气动系统中管路的多点固定支架、无人机机架的节点连接构件、实验设备中的传感器安装固定座等场景，能够在振动工况下保持稳定的连接性能，不会因为长期受振出现连接松动的问题。

　　结构表面无尖锐棱角，所有外露边缘均做了倒钝处理，避免装配过程中划伤操作人员，也减少了应力集中的薄弱点。整体构型兼顾了结构强度、装配便利性与轻量化需求，不需要额外做二次加工即可直接投入装配使用，适配批量加工的工艺要求，无论是采用机加工方式还是3D打印方式都能快速完成制造，加工过程中无复杂曲面结构，常规的铣削、钻孔工序即可完成全部加工内容，加工成本较低，适合作为通用连接件在多类机械结构中推广使用。
