双孔连接传动连杆结构设计

这类双孔连杆构件属于机械传动系统里的基础传力部件，在各类需要往复摆动、定距传动的机构中应用十分广泛，从小型轻工设备的摆臂机构，到通用机械的动力传递单元，都能见到这类结构的身影。它的核心作用是在两个铰接点之间传递既定行程的动力，将主动端的旋转或摆动动作，按照固定的运动轨迹传递到从动端，保证动作传递的精度与稳定性，避免传动过程中出现行程偏移或者力传导损耗过大的问题。

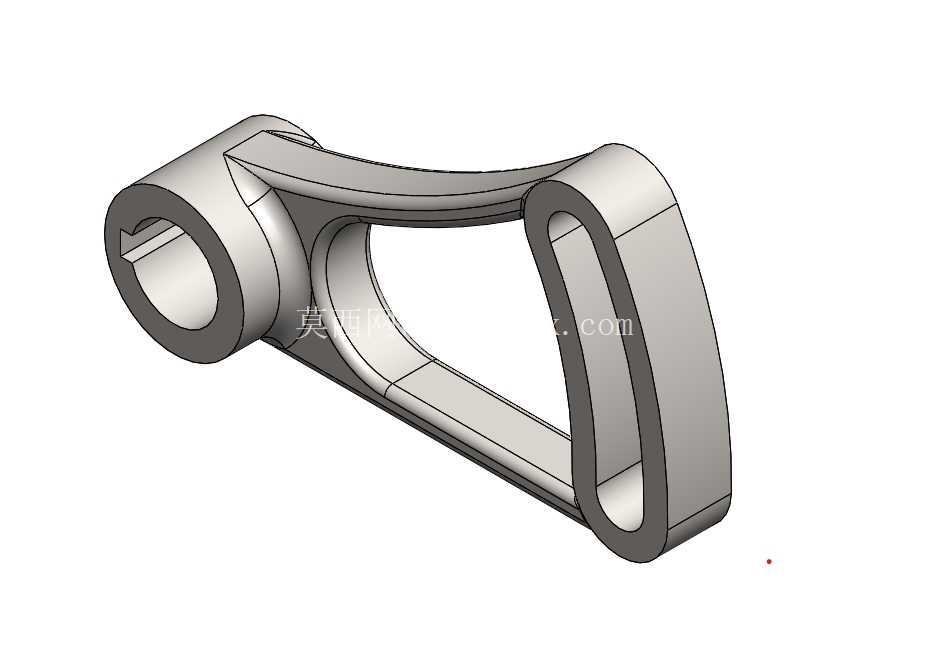

从结构设计逻辑来看，两端的同轴孔位是整个零件的核心安装基准，其中一侧孔位设计了键槽结构，用来和带键的传动轴配合，传递扭矩的时候不会出现相对滑动，保证动力输入的可靠性；另一侧的光滑孔位则用来和铰接销轴配合，实现摆动动作的输出，孔位的内径公差需要严格匹配对应销轴的尺寸，配合间隙控制在合理范围内，既不能因为间隙过大导致传动晃动，也不能因为间隙过小造成装配卡滞、转动阻力过大的问题。连接两个孔位的臂身采用了镂空的框型结构，这种设计不是为了单纯减重，而是在保证整体结构刚度的前提下，优化应力传递路径——连杆工作的时候，两端孔位会承受交变的拉压载荷，实心臂身虽然强度足够，但会增加不必要的运动惯量，高速往复摆动的时候会带来额外的惯性冲击，框型结构可以在相同材料用量下获得更高的截面抗弯模量，让臂身承受载荷的时候不会出现侧向弯曲变形，同时降低整体重量，减少运动过程中的惯性负载。

在外形尺寸与安装边界上，两端孔的中心距是这个零件最核心的尺寸参数，直接决定了传动机构的行程大小，设计的时候需要根据配套机构的运动行程反推中心距尺寸，同时要预留足够的安装操作空间：带键槽的一侧孔位安装时，需要对准轴上的键槽推入，键槽的位置要和轴上键的安装角度匹配，避免装配时键被剪切损坏；另一侧铰接孔安装销轴的时候，要保证销轴的固定端有足够的支撑长度，连杆臂身和周边安装座之间要预留足够的摆动间隙，避免机构动作时臂身和周边结构发生运动干涉。臂身的外轮廓做了圆弧过渡处理，没有尖锐的棱角，一方面是避免应力集中，在交变载荷作用下不会在棱角位置产生疲劳裂纹，另一方面也能减少装配和维护过程中剐蹭操作人员的风险。

从实际使用场景的适配性来看，这类连杆可以用在压力机的曲柄滑块机构里，连接曲柄和滑块，将曲轴的旋转运动转化为滑块的直线往复运动；也可以用在自动化设备的摆料机构中，连接驱动摆缸和料夹，实现固定角度的摆动送料动作；还可以用在车辆的操纵机构里，传递操纵杆的动作到执行端。设计这类零件的时候，首先要根据传递的最大载荷计算臂身的截面尺寸，保证最大载荷下的应力在材料许用应力范围内，其次要校核两端孔位的接触强度，避免销轴和孔壁长期摩擦出现磨损松旷，另外还要考虑零件的加工工艺性：孔位的加工要保证同轴度和圆柱度，臂身的框型结构要方便铣削加工，不需要特殊的工装就能完成加工，控制加工成本。零件的表面不需要做过多的装饰处理，只要去除加工毛刺，孔位表面做适当的硬化处理提升耐磨性就可以满足使用要求，毕竟这类零件属于功能件，外观装饰不会提升它的使用性能，反而会增加不必要的加工成本。在装配的时候，铰接孔位需要定期加注润滑脂，减少销轴和孔壁的磨损，延长零件的使用寿命，键槽位置要保证键的配合紧密，避免长期交变载荷下键出现滚切损坏。
