三耳带孔中心凸台机械连接支座结构

这类三耳式中心带凸台的支撑连接件，常出现在需要多点位稳定固定、中心部位承载轴类或杆类部件的设备装配场景中，比如小型无人机的旋翼基座、轻型自动化设备的工位转接支撑、民用五金类的可调支架连接节点，甚至部分户外休闲器材的铰接固定位，都能见到同结构逻辑的零件身影。从实际使用需求出发，这类零件的核心作用是实现中心部件与三个不同方向安装基面的刚性连接，同时通过三个支耳的分散式受力结构，降低单个连接点的载荷集中系数，相比单耳或双耳连接结构，三耳布局在承受径向偏载、周向小幅扭转力时的稳定性更优，不会出现双耳结构常见的单侧螺栓松动后整体偏转的问题。

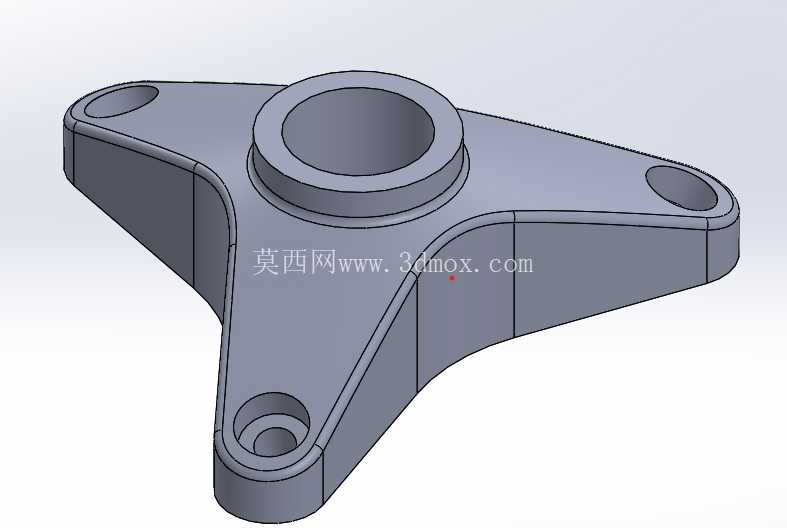

从结构设计逻辑来看，中心位置的凸台是整个零件的核心承载区，凸台的内孔根据使用场景不同，可设计为光孔、螺纹孔或者带台阶的轴承安装孔，本次展示的结构内孔为光孔结构，孔壁预留了足够的壁厚，既可以直接穿装固定螺栓实现中心部位的主连接，也可以压装微型轴套作为转动副的支撑基座，凸台高出支耳平面的设计，一方面是为了增加内孔的配合长度，提升中心连接件的接触刚度，避免短孔配合容易出现的晃动问题，另一方面也能让支耳的安装面与中心连接部件之间留出足够的装配间隙，防止安装螺栓的头部、或者中心轴上的卡簧、挡圈等零件与支耳平面发生运动干涉。三个支耳采用120度均匀周向分布的布局，这种布局的受力均匀性最好，每个支耳承受的载荷大小基本一致，不会出现某一个支耳受力过载的情况，支耳末端的安装孔为沉孔结构，安装时螺栓头部可以完全沉入沉孔内，保证零件安装后背面完全贴合安装基面，不会因为螺栓头部突出导致安装倾斜，同时沉孔的设计也能对螺栓起到径向定位作用，避免螺栓受剪时出现径向窜动。

在外形尺寸与安装边界的设计考量上，这类零件的整体外轮廓直径通常根据中心孔的尺寸按比例设定，中心孔直径与支耳长度的比例一般控制在1:1.2到1:1.5之间，比例过小会导致支耳过短，安装孔距离中心凸台太近，螺栓安装时扳手操作空间不足，比例过大则会导致零件整体尺寸冗余，浪费材料同时增加不必要的安装空间占用。支耳的厚度设计需要匹配额定承载要求，通常支耳厚度不小于中心凸台壁厚的0.8倍，保证支耳自身的抗弯强度足够，在承受额定拉压载荷时不会出现支耳弯曲变形的情况。安装孔的中心距公差需要严格控制，三个安装孔相对于中心孔的位置度公差一般设定在0.1mm以内，避免安装时出现孔位错位，导致螺栓强行穿装后产生额外的装配内应力，长期使用过程中出现应力断裂的问题。零件的所有棱边都做了小圆角过渡处理，一方面是为了去除加工过程中产生的毛刺，避免安装时划伤操作人员或者其他配合零件，另一方面圆角过渡也能降低棱边位置的应力集中系数，提升零件的抗疲劳强度，在承受交变载荷时不容易从棱边位置萌生裂纹。

从实际加工和装配的角度来看，这类零件的结构对称性较好，适合采用压铸、粉末冶金等工艺进行批量生产，也可以采用棒料铣削的方式进行小批量加工，支耳的平面度要求控制在0.05mm以内，保证安装时与基面完全贴合，不会出现局部间隙导致的受力不均。中心凸台的端面与支耳安装面的平行度公差同样需要严格控制，避免中心安装的轴类部件出现倾斜，影响后续传动或者连接的同轴度。在实际选型使用时，需要根据实际承载的载荷大小、安装空间的边界尺寸来调整各部分的壁厚和孔位尺寸，如果是用于有转动需求的场景，还可以在中心孔内加装自润滑轴套，提升转动部位的耐磨性能，延长零件的整体使用寿命。
