多通式流体管路连接接头结构设计

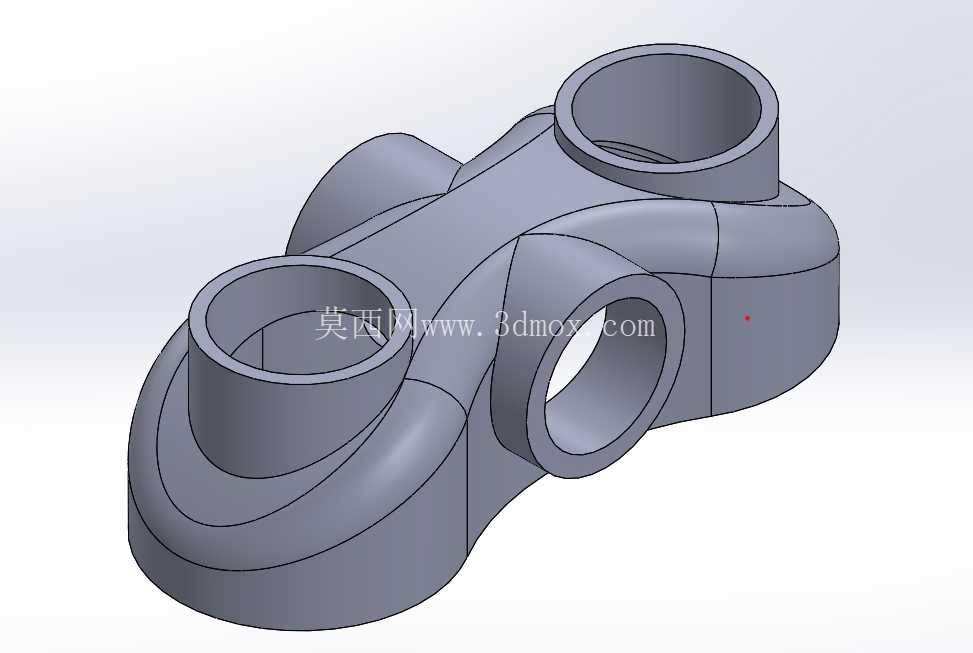

在流体输送管网、气动控制回路、小型液压支路的布设场景中，多通连接接头是实现管路分流、合流、转向的核心基础零件，本次设计的四向通接头，主要针对紧凑型管路布局场景开发，可在狭小安装空间内完成四路管路的交汇连通，减少传统布设方式中多个接头拼接带来的密封冗余点与空间占用问题。从实际使用场景来看，这类接头常应用在小型实验台流体回路、桌面级气动工装的气路排布、小型液压设备的阀组外接支路中，相比标准等径三通、四通接头，该结构采用非对称流道布局，四个接口的朝向分别适配不同方向的管路接入需求，无需额外搭配弯头调整管路走向，能有效压缩管路布设的整体空间，降低管路弯折带来的流阻损耗。

设计阶段首先围绕流道平顺性做核心考量，接头内部的交汇腔体采用大圆弧过渡结构，避免直角交汇带来的流体冲蚀与流阻激增问题，所有接口的内孔直径保持一致，适配同规格的管路插接或螺纹连接需求，接口端部预留标准密封件安装槽位，可搭配O型圈或平垫实现端面密封，满足低压流体输送场景下的密封要求。外形结构上，接头主体采用流线型外轮廓设计，没有尖锐的棱角与突变的截面，一方面是为了适配铸造成型的工艺需求，减少铸造过程中的应力集中与缩孔缺陷，另一方面流线型外壁在安装时不会与周边的其他管路、结构件产生干涉，外壁的加厚区域对应内部流道的交汇位置，提升整体结构强度，避免长期承压下出现腔体开裂的问题。

从安装边界来看，四个接口的中心轴线分别处于不同的空间角度，其中两个接口沿接头长度方向同轴排布，另外两个接口分别朝向侧方与上方，接口的外圆尺寸统一，安装时可根据实际管路走向选择对应的接入端口，不需要额外调整接头的安装角度，接头主体的最大外轮廓尺寸控制在紧凑范围内，相邻两个接口的外边缘预留足够的管接头安装操作空间，方便使用扳手完成锁紧操作，不会出现工具无法伸入的问题。结构强度校核阶段，针对1.6倍额定工作压力做了承压仿真，接头的最大应力出现在流道交汇的圆角过渡位置，应力值远低于常用铸造铝合金或工程塑料的许用应力，可满足长期稳定使用的需求，外壁的厚度从接口位置向腔体中心位置逐步加厚，既保证了整体强度，又尽可能控制零件的整体重量，降低材料成本。

在实际选型适配时，该接头可适配外径6-12mm的柔性气管、尼龙油管或小型水管，根据使用场景的不同，可选择铝合金材质用于气动回路、耐温工程塑料材质用于低压水路输送，接口的连接形式可根据需求更换为快插式、卡套式或外螺纹式，无需改动主体的流道结构，仅调整接口端部的结构即可适配不同的连接标准。相比传统的拼接式多通结构，该一体化接头的密封点数量减少60%以上，大幅降低了管路系统的泄漏风险，同时一体化的结构安装效率更高，不需要在现场完成多个接头的拼接组装，可直接预装在设备的阀组或安装板上，缩短设备的装配周期。

建模过程中，优先采用曲面放样完成内部流道与外部轮廓的构建，保证所有过渡位置的曲率连续，避免出现建模过程中的碎面与尖角，所有接口的安装基准面保持统一的公差要求，保证加工或3D打印时的尺寸精度，外壁的拔模角度根据铸造或注塑工艺的要求做了对应调整，方便零件成型后的脱模操作，没有出现倒扣或无法脱模的结构，可直接用于开模生产或小批量的3D打印试制。针对不同的使用压力场景，可通过调整外壁厚度、更换材质的方式拓展其使用范围，不需要重新设计整体的流道结构，具备较好的结构通用性，可覆盖多数低压流体输送场景的多管路连接需求。
