叉型铰接连接吊耳结构设计方案

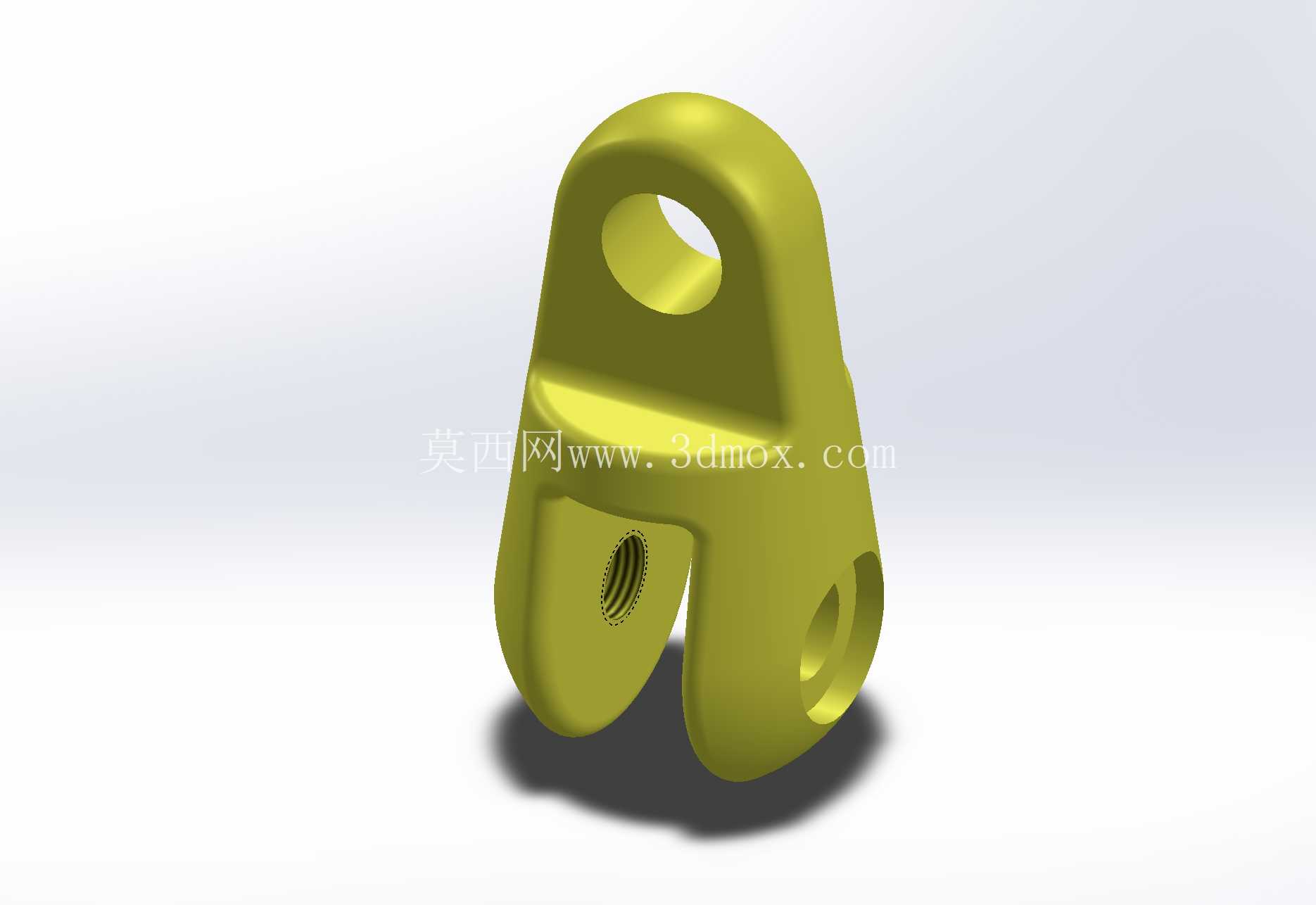

这类叉型铰接连接件在工业场景中应用范围极广，从轻型工装的定位拉紧、输送线的张紧调节，到小型起重设备的末端挂接、户外设施的拉索固定，都能见到这类结构的身影。它的核心作用是实现两个构件之间的可转动铰接连接，同时传递沿杆体轴向的拉压载荷，避免刚性连接带来的附加弯矩损伤配套构件。从结构功能上看，上端的单耳通孔用于穿装铰接销轴，和配套的母耳座形成转动副，允许连接端在一定角度范围内摆动，抵消安装误差或者工作过程中的位移偏差；下端的叉型开口结构，一侧加工有内螺纹孔，另一侧加工有同轴光孔，使用时将被连接件的端头插入叉口内，通过螺栓从光孔侧穿入、拧入另一侧螺纹孔，即可实现被连接件与该吊耳的紧固连接，这种单侧螺纹单侧光孔的设计，既减少了配套螺母的使用，也能避免螺栓在受振过程中发生转动松脱，安装时仅需从单侧操作即可完成锁紧，适配狭窄安装空间内的作业需求。

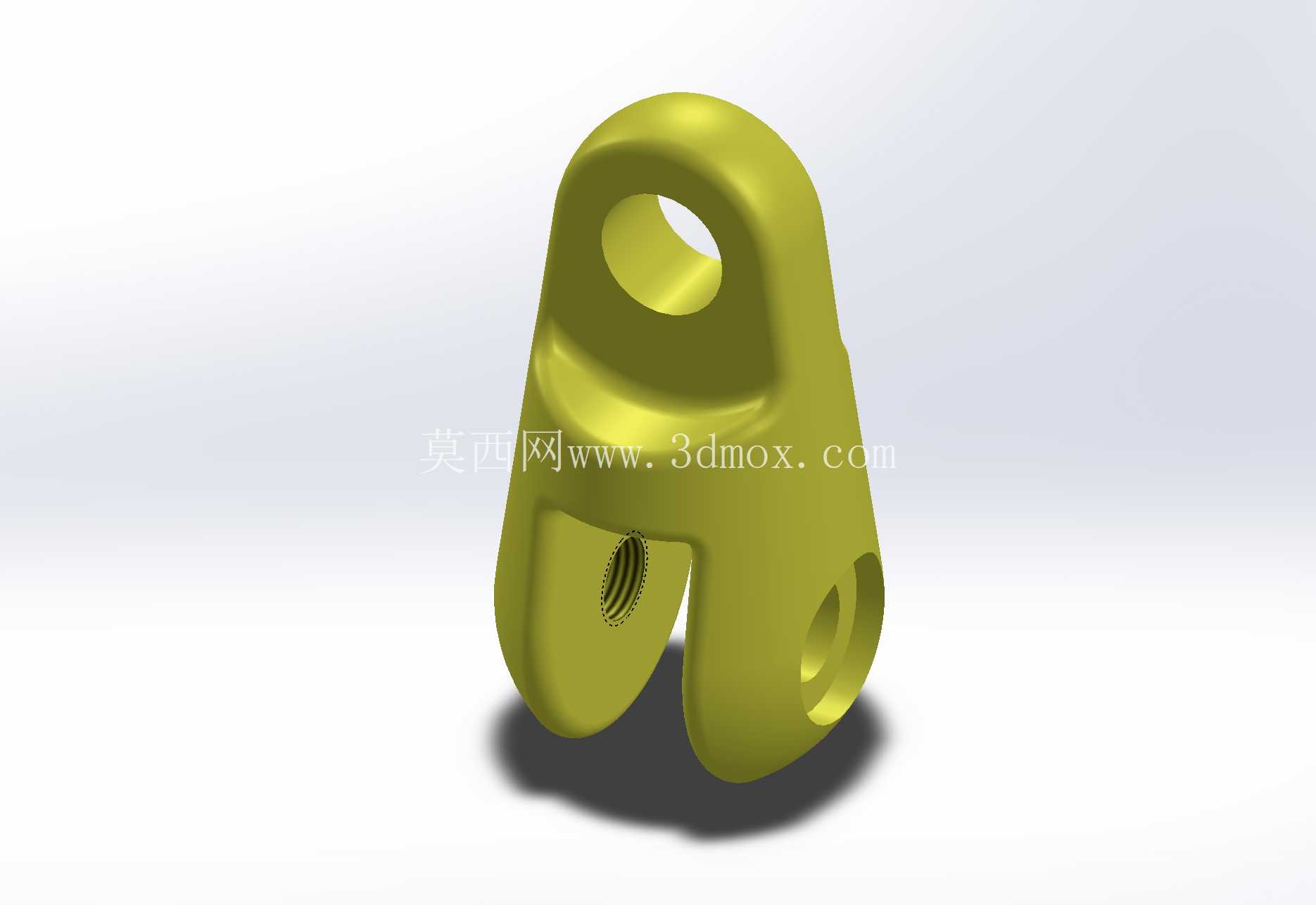

设计这类构件的时候，首先要核算的是铰接孔的挤压应力与杆身的拉压强度，上端单耳的厚度需要和配套母耳的间隙匹配，既要保证铰接转动时不会出现卡滞，也要避免间隙过大导致销轴受剪时出现偏载。从外形轮廓来看，整体采用流线型的过渡曲面，没有尖锐的直角棱边，一方面是为了降低热处理或者锻造过程中的应力集中，避免交变载荷下出现疲劳裂纹，另一方面也能减少安装使用过程中对操作人员的剐蹭风险。上端铰接孔的轴线与下端叉口的两个孔轴线保持空间垂直，这种正交布局是铰接吊耳的典型设计，能够让两个方向的转动自由度互相独立，适配多方向的小角度摆动需求。

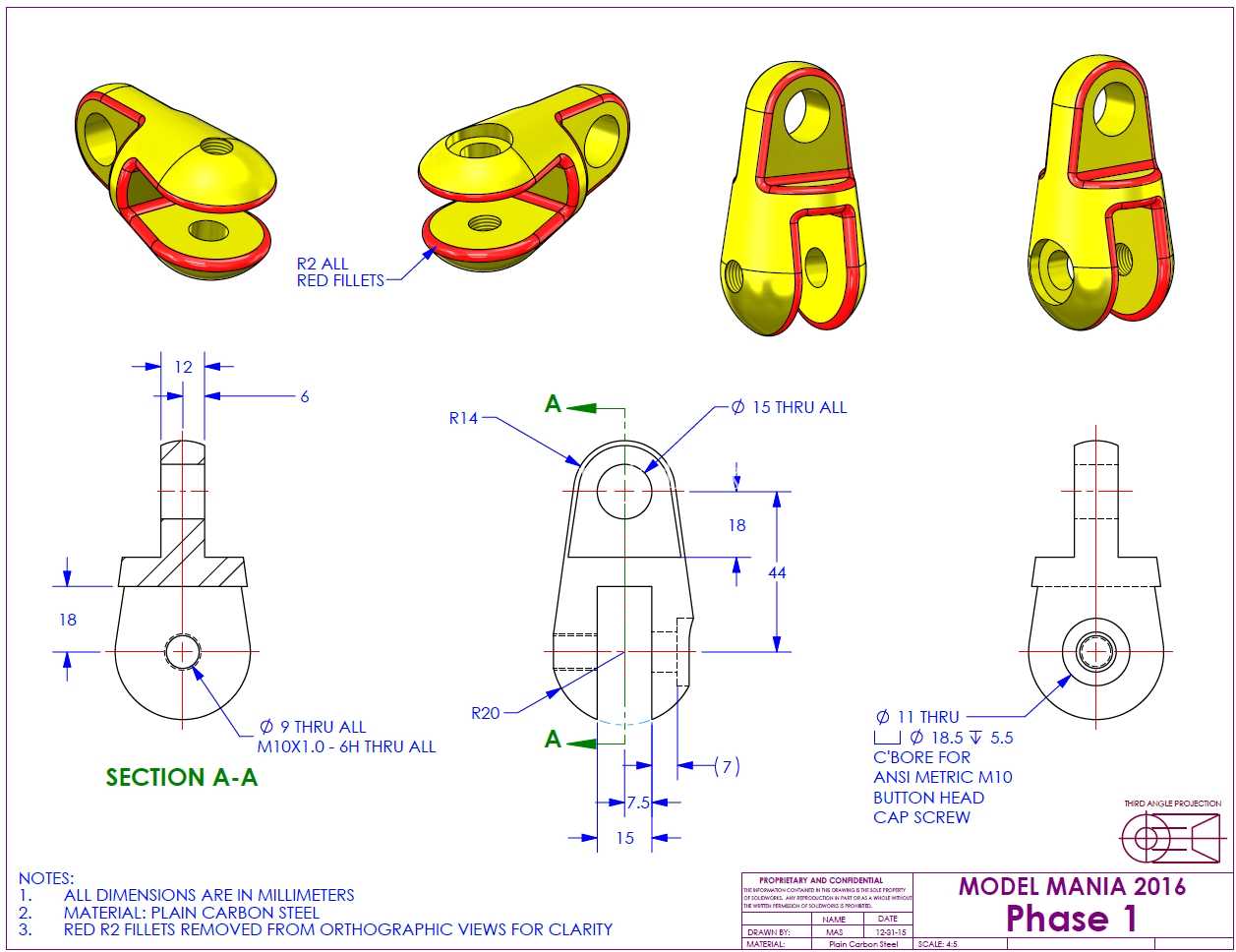

安装边界方面，上端铰接孔的直径需要和选定的销轴直径保持间隙配合，公差范围通常选H8/f7即可满足常规转动需求，单耳两侧的端面需要和配套母耳的内侧面保留0.2-0.5mm的间隙，保证转动灵活无卡滞；下端叉口的开口宽度需要比被连接件的连接端厚度大0.3mm左右，避免加工误差导致被连接件无法插入叉口，叉口底部的圆弧过渡需要和被连接件端头的圆角匹配，保证连接面贴合紧密，载荷传递均匀。下端螺纹孔的深度需要满足螺栓拧入深度不小于螺纹公称直径的1.5倍，保证螺纹连接的强度足够，避免受拉时出现螺纹滑牙失效；另一侧的光孔直径比螺栓公称直径大0.1mm，方便螺栓穿装，同时光孔外侧加工有小尺寸倒角，去除孔口毛刺，也能引导螺栓顺利穿入。

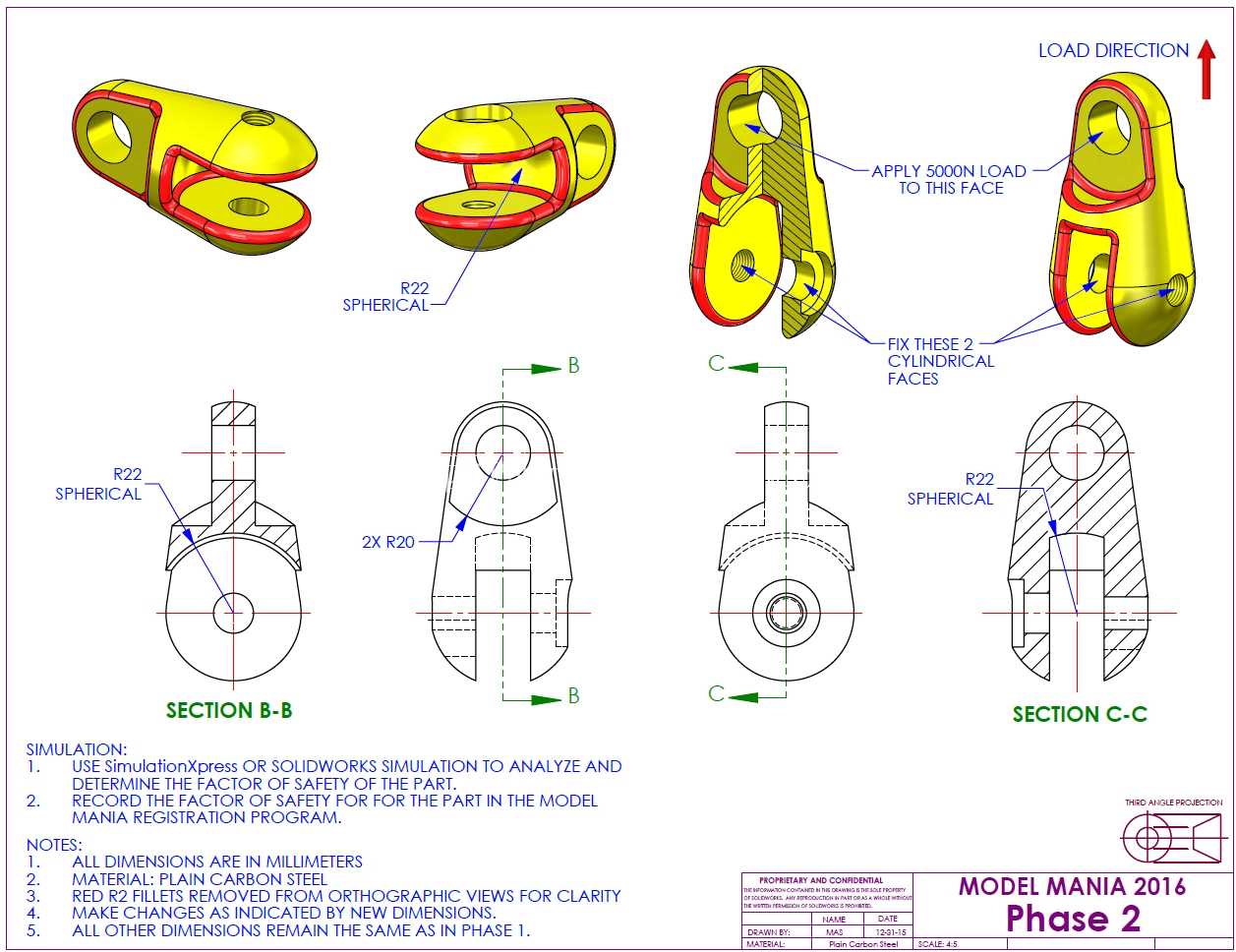

从受力特性来看，这类构件的主要失效形式集中在三个位置：一是上端铰接孔的孔壁挤压失效，当载荷过大时孔壁会出现塑性变形，导致销轴卡滞无法转动；二是单耳与杆身过渡位置的拉断失效，这个位置是截面变化的应力集中区，设计时采用大圆角过渡能够有效降低应力集中系数；三是下端叉口的张开失效，当受拉载荷过大时，叉型的两个支脚会向外张开，导致螺栓受弯断裂，因此设计时两个支脚的厚度需要和螺纹孔的强度匹配，保证支脚的抗弯承载力高于螺纹连接的抗拉承载力。建模过程中采用配置功能可以快速调整不同规格的参数，比如更改铰接孔直径、叉口宽度、杆身长度等参数时，关联的过渡曲面、孔位特征都能自动更新，不需要重新绘制草图，能够大幅提高系列化设计的效率。实际选型使用时，需要根据工作载荷的大小、安装空间的尺寸、摆动角度的范围来确定具体的结构参数，比如用于起重场景时需要预留足够的安全系数，杆身截面尺寸要适当加大，铰接销轴要选用高强度材质；用于轻型工装调节场景时，可以适当缩小结构尺寸，降低整体重量。另外，这类零件的加工工艺通常采用锻造毛坯后机加工的方式，流线型的外形也适合模锻成型，能够保证金属纤维方向沿着零件的受力方向分布，进一步提升零件的整体强度，加工完成后通常需要进行表面氧化或者镀锌处理，提升防锈能力，适配户外或者潮湿环境下的使用需求。
