双环连接加强筋结构机械连杆

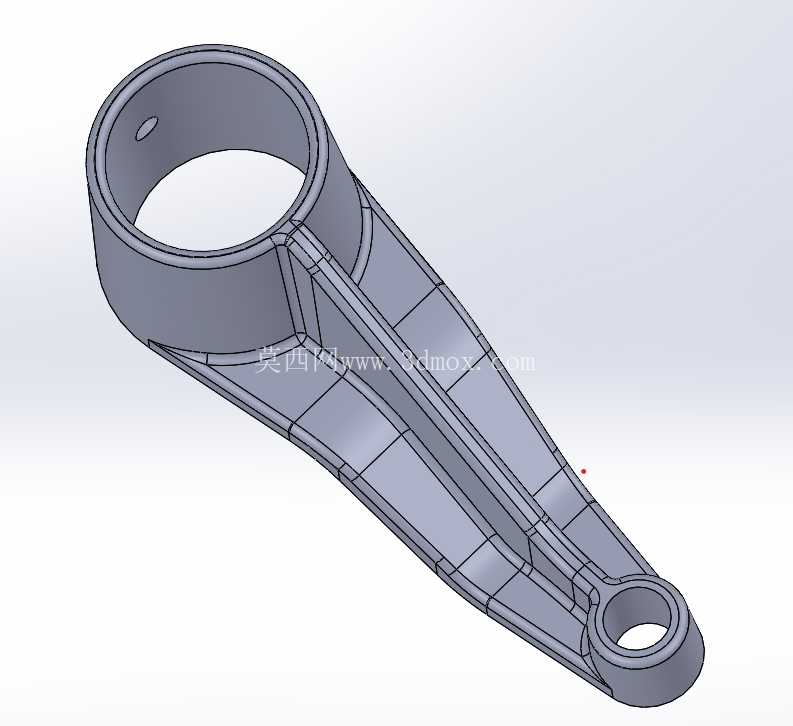

　　该连杆构件属于机械传动系统中的核心受力连接件，主要应用在需要往复摆动、扭矩传递的铰接传动场景中，常见于中小型动力设备的执行端、工装夹具的联动机构、轻工机械的往复运动单元，也可作为非标自动化设备中连杆机构的组成单元，承担两端铰接点之间的力传递与运动轨迹约束作用。从结构设计来看，构件两端分别设置不同内径的环形铰接座，大直径环用于与固定端或者动力输出端的销轴配合，环壁上预留的径向小孔用于安装锁紧顶丝或者定位销，避免工作过程中连杆与销轴出现相对窜动，保证铰接位置的配合精度；小直径环用于连接执行端构件，两个环的中心距是决定整个连杆机构运动行程的核心参数，建模过程中需要严格保证两环轴线的平行度，避免装配后出现运动卡滞、偏磨的问题。

　　杆身部分采用变截面的加强筋布局，沿着两环中心连线方向设置主承力筋，两侧辅以斜向加强筋连接环座与主承力筋，在保证整体结构刚度的前提下尽可能削减非受力区域的材料厚度，既降低构件整体重量，减少运动过程中的惯性冲击，也能避免实心结构带来的材料浪费与成本上升。杆身的筋条过渡位置全部采用圆角过渡，避免应力集中导致的疲劳断裂，尤其是在交变载荷频繁的工作场景下，圆角的曲率半径需要根据实际受力大小做对应调整，保证应力分布均匀。

　　从安装边界来看，大端环的外径尺寸决定了连杆摆动过程中所需的径向避让空间，设计时需要核算连杆在最大摆角位置时，大端环外壁不会与周边的机架、其他运动构件发生干涉；小端环的连接孔需要匹配执行端的销轴尺寸，配合公差一般选用间隙配合，保证铰接转动的灵活性，同时控制配合间隙在合理范围，避免间隙过大带来的运动精度损失。整个构件的外形轮廓沿着中心对称面完全对称，建模过程中可以先绘制单侧的截面草图，通过镜像、拉伸、切除等特征完成整体建模，筋条与环座的连接位置需要做相切约束，保证曲面过渡顺滑，后续如果需要做有限元受力分析，可以直接在模型基础上划分网格，校核不同载荷下的应力、应变分布，针对应力集中的位置做局部加厚或者圆角调整。

　　这类连杆在实际工作中主要承受拉压交变载荷，部分摆动角度大的应用场景还会承受一定的弯曲载荷，因此结构设计时的筋条布局完全沿着主受力方向布置，让材料尽可能分布在离中性层更远的位置，用最少的材料获得最大的截面惯性矩，兼顾强度与轻量化的需求。在装配环节，大端环一般先压装配套的轴套或者自润滑轴承，减少铰接位置的磨损，延长构件的使用寿命，环壁上的定位孔需要在装配完成后配做，保证顶丝能够准确顶在销轴的定位槽内，防止连杆工作时出现轴向窜动甚至脱落的风险。小端环的连接位置根据实际使用需求，可以安装关节轴承或者直接与销轴配合，针对有冲击载荷的应用场景，还可以在小端环位置加装缓冲垫，吸收运动过程中的冲击振动，降低整个传动机构的噪音与磨损。
