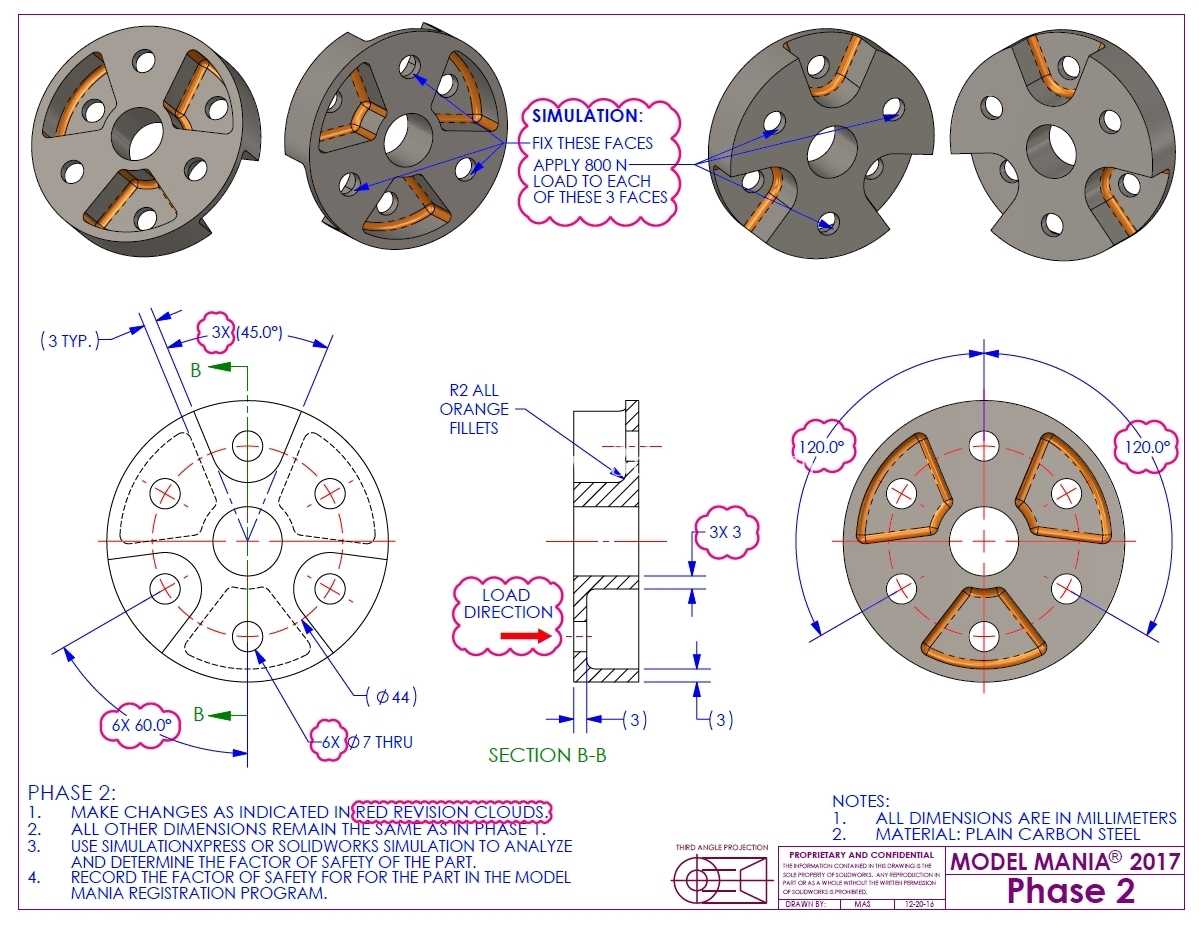

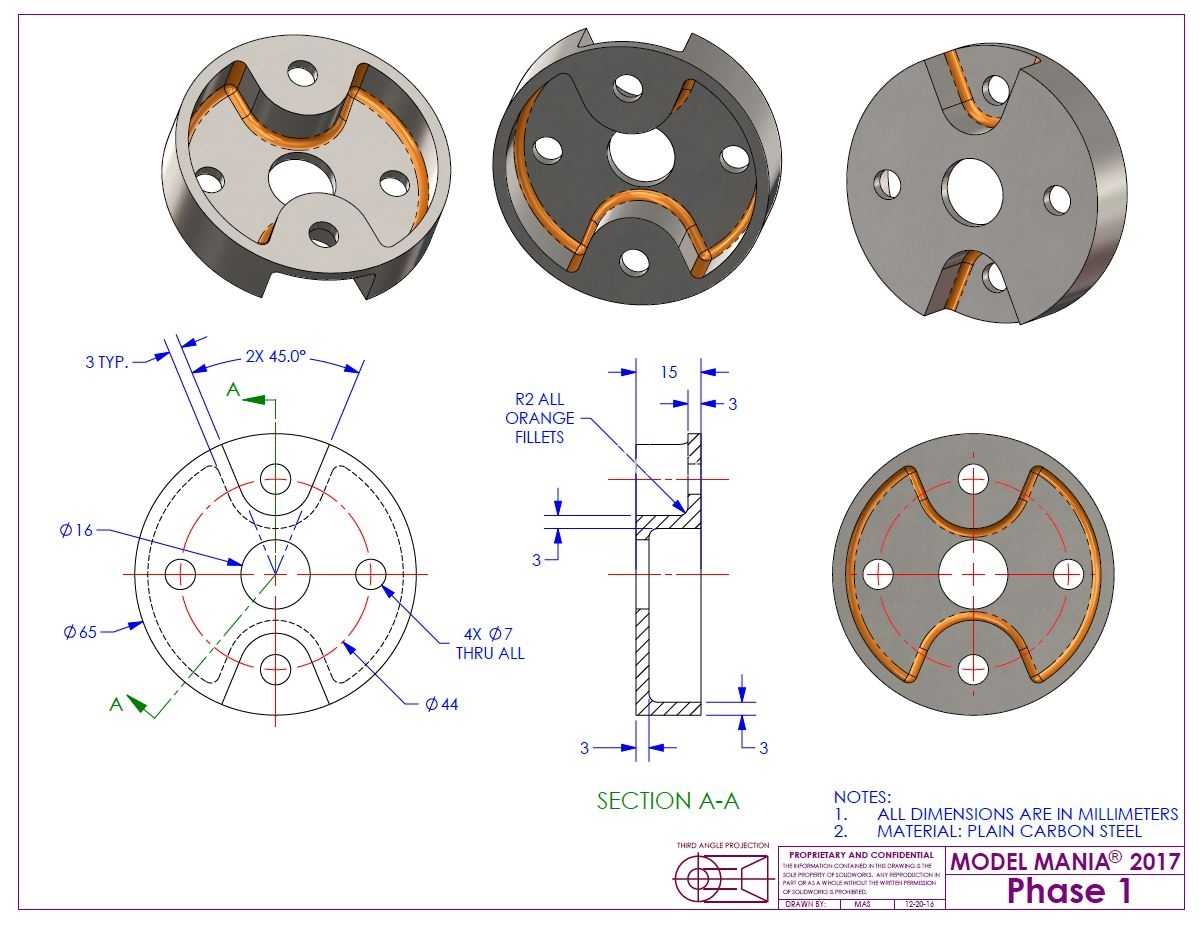

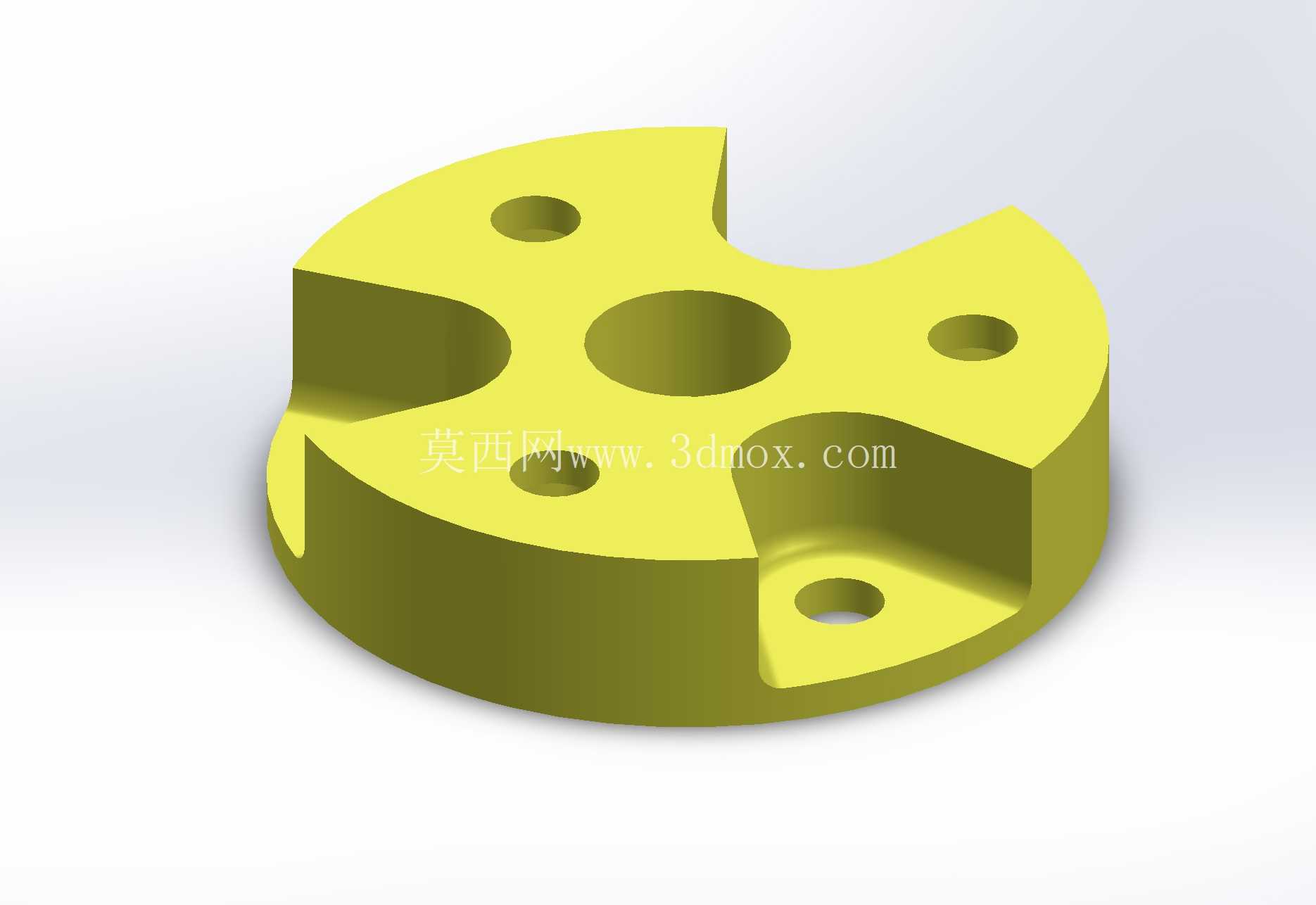

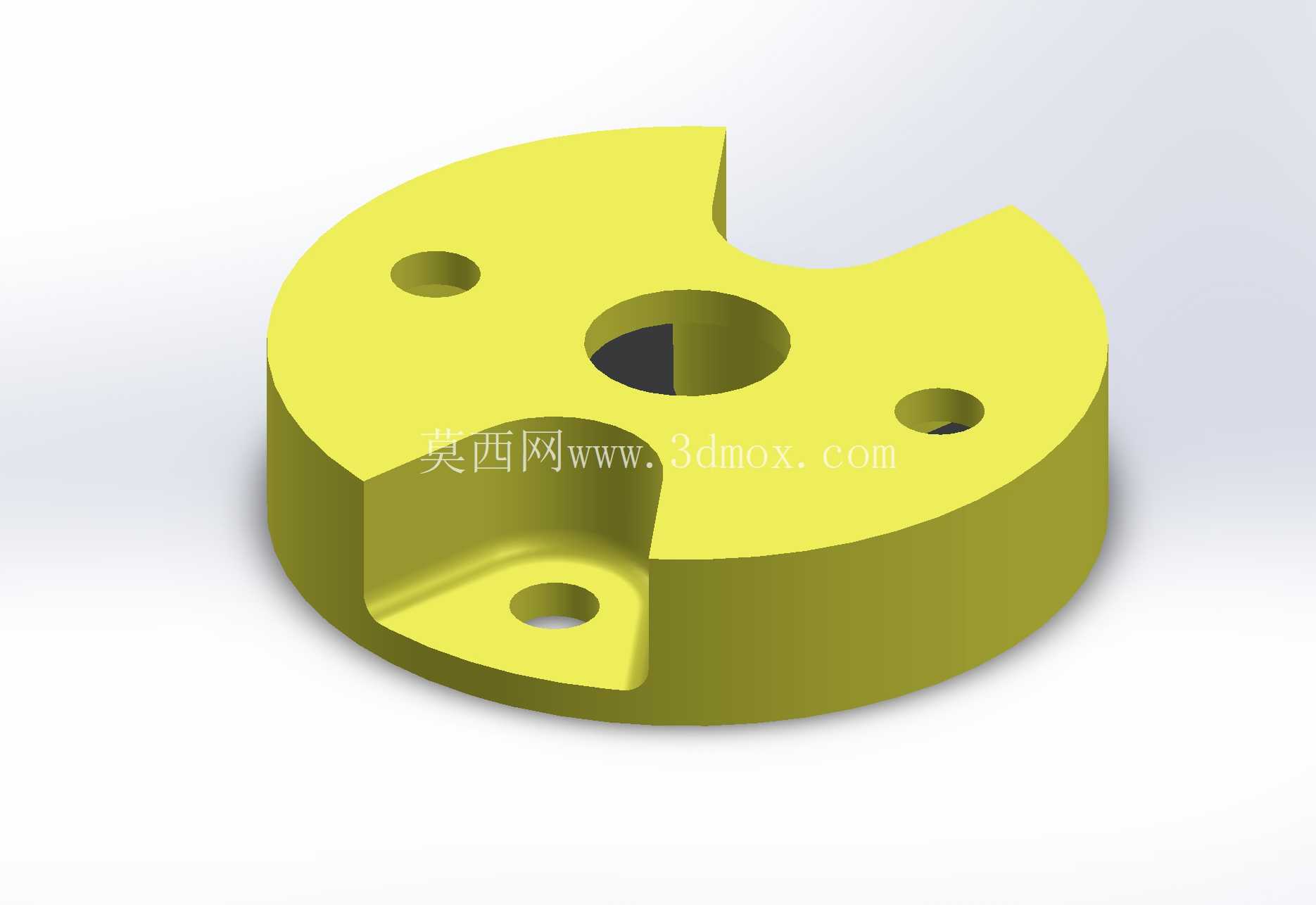

盘体上均匀分布的多个小直径通孔,分为两类功能:一类是沉头安装孔,用于穿入内六角螺钉,将整个盘体固定在后端的安装基座或者传动法兰上,沉头结构可以保证螺钉端面不高出盘体工作面,避免干涉其他运动构件;另一类是定位销孔,用于和配套的销柱配合,实现周向的精准定位,防止盘体在承受周向扭矩时出现相对转动。盘体边缘开设的几处异形缺口,并非随意设计的减重结构,每一处缺口都对应着配套构件的运动避让空间:比如其中一处圆弧缺口,是为了避让工位上的检测传感器探头,让探头可以在盘体转动到对应工位时,穿过缺口检测下方工装的工件到位情况;另一处带凸台的缺口,则是用于和间歇机构的拨销配合,实现盘体的定角度间歇转动,凸台的侧面会承受拨销的冲击力,因此这个位置的壁厚会比其他区域厚2-3mm,避免长期受冲击出现崩边变形。这类带异形缺口的圆盘类零件,在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛,很多时候会作为间歇传动机构的分度承载盘,或是气动夹具的端面定位基准件使用。零件整体以圆盘为基础基体,中心开设大尺寸通孔,主要用于穿过动力输出轴,或是布设气路、走线通道,中心孔的公差一般会根据配合需求选择H7或者H8级,和轴类零件配合时既能保证同轴度,又不会出现装配卡滞的问题。
从安装边界来看,这类零件的整体厚度一般不会超过中心孔直径的二分之一,避免盘体悬伸过长导致转动时出现端面跳动,外圆直径则根据配套机构的工位数量确定,比如四个工位的分度盘,外圆直径需要保证每个工位的安装位之间有足够的间距,不会出现工件干涉。设计这类零件的时候,首先要确定中心孔的位置作为整个零件的设计基准,所有孔位、缺口的尺寸都要以中心孔的轴线为基准标注形位公差,比如小安装孔的位置度一般控制在0.1mm以内,缺口工作面和中心轴线的垂直度控制在0.05mm以内,保证装配后整个盘体的转动精度。
盘体的非工作面边缘都会做0.5mm的倒角处理,既可以去除加工后的毛刺,避免装配时划伤操作人员,也能减少零件在转动过程中的风阻,在高速转动的工况下还能降低风噪。这类零件的材质一般会根据使用工况选择,如果是普通的工装定位场景,选用45号钢调质处理即可,表面做发黑处理防锈;如果是用于有耐腐蚀要求的食品包装设备上,则会选用304不锈钢材质,表面做抛光处理,避免积尘滋生细菌。
在建模过程中,这类零件非常适合用配置功能来拓展不同规格的变体,比如调整中心孔的直径适配不同尺寸的输出轴,增减小安装孔的数量适配不同的安装法兰,修改缺口的角度和尺寸适配不同的拨销或者传感器位置,不需要重新绘制整个零件,只需要修改对应特征的参数就能生成新的规格,大幅提升同系列零件的设计效率。需要注意的是,盘体上的缺口位置如果是承受冲击载荷的配合面,建模时要在缺口的根部做R1-R2的圆角过渡,避免应力集中导致零件在长期交变载荷下出现裂纹,这个细节很多新手设计师容易忽略,往往会把根部做成直角,实际加工使用后很容易在根部位置出现断裂故障。另外,盘体的两个端面都需要保证平面度要求,尤其是和安装基座贴合的背面,平面度要控制在0.03mm以内,否则锁紧螺钉后盘体会出现倾斜,导致转动时端面跳动超差,影响整个机构的定位精度。
