带安装底座的球面端连接支座结构

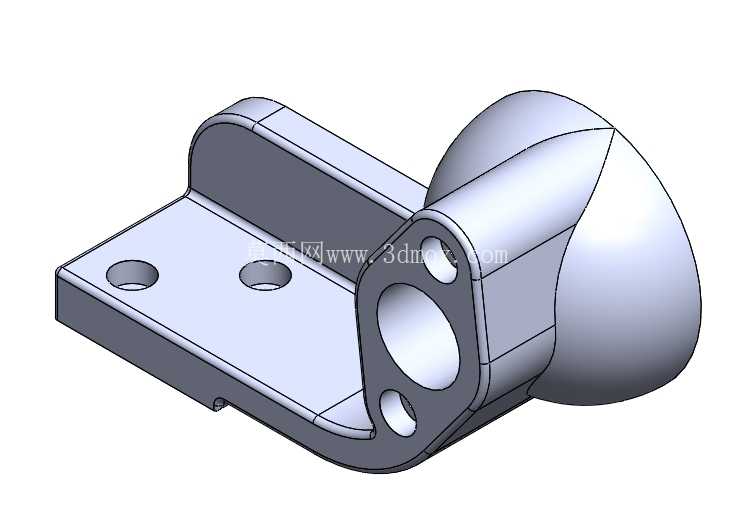

　　该结构件属于设备连接支撑类通用零部件，在各类工业设备的管路对接、部件定位场景中应用广泛，常见于需要兼顾安装固定精度与对接端自适应补偿的装配位置，比如小型动力单元的管路转接、检测设备的探头安装支座、自动化产线的末端执行器连接基座等场景，能够在提供稳定支撑的同时，通过端部的球面结构适配一定角度的安装偏差，降低装配时的对位精度要求，减少现场调试的工作量。从功能特性来看，零件主体分为三个功能区域，底部的平板安装区设置了两个同轴的通孔，用于通过螺栓将整个支座固定在设备的安装基面，孔位的间距与孔径经过匹配设计，能够适配常用的内六角圆柱头螺栓规格，安装面的平面度要求控制在合理范围内，保证锁紧后不会出现局部应力集中导致的零件变形。

　　中部的立板支撑区连接底部安装板与端部的对接结构，立板与底板之间采用圆弧过渡，避免直角连接处的应力集中问题，在承受侧向载荷时能够将力均匀分散到整个底板区域，不会出现连接处断裂的情况，立板的厚度根据常见的载荷工况做了优化，在保证结构强度的前提下尽可能减少材料占用，降低零件的整体重量。端部的球面对接区是该零件的核心功能部分，球面结构的中心与对接法兰面的中心保持同轴，法兰面上设置了三个不同孔径的安装孔，其中大孔为介质或轴类零件的穿过通道，两个小孔用于安装锁紧螺钉，将对接的零件牢牢固定在法兰面上，球面结构的设计能够让对接端在一定角度范围内微调，当对接的外部零件存在少量角度偏差时，球面可以自适应贴合，避免强行装配导致的密封失效或者轴类零件弯曲问题。

　　从设计思路上看，整个零件采用一体化成型的结构设计，没有多余的拼接部件，减少了装配环节的累积误差，所有的棱边都做了小倒角处理，既可以去除加工过程中产生的毛刺，避免装配时划伤操作人员，也能够减少应力集中点，提升零件的疲劳寿命。安装边界方面，底部安装板的长度、宽度尺寸适配常见的设备安装基面预留空间，两个安装孔的中心距符合通用的安装孔位规范，不需要对现有设备的基面做额外改造就可以直接安装替换；零件整体的高度控制在紧凑范围内，不会占用过多的设备内部空间，端部球面的外径尺寸与对接法兰的尺寸匹配常用的管路接头或者传感器安装规格，能够直接对接标准件，不需要额外加工转接件。

　　建模过程中需要注意几个关键尺寸的公差配合，底部安装孔的位置度公差需要控制在合理范围，保证安装时螺栓能够顺利穿过；端部法兰面与安装底板的平行度需要满足要求，避免对接零件出现倾斜；大孔的内径尺寸根据对接件的外径做间隙配合设计，既保证对接件能够顺利装入，又不会出现过大的间隙导致晃动。在实际使用场景中，该类支座经常用于存在轻微振动的设备部位，因此结构的刚性设计尤为重要，立板与底板的过渡圆弧半径经过反复校核，在常见的振动频率下不会出现共振问题，球面部分的壁厚均匀，避免壁厚差异导致的铸造或者注塑过程中出现缩孔缺陷，如果采用金属切削加工的方式制作，球面部分的加工需要采用成型刀具或者三轴联动的加工方式，保证球面的轮廓度符合要求，对接时能够实现预期的角度补偿效果。
