双孔弯臂式机械连接摇臂结构件

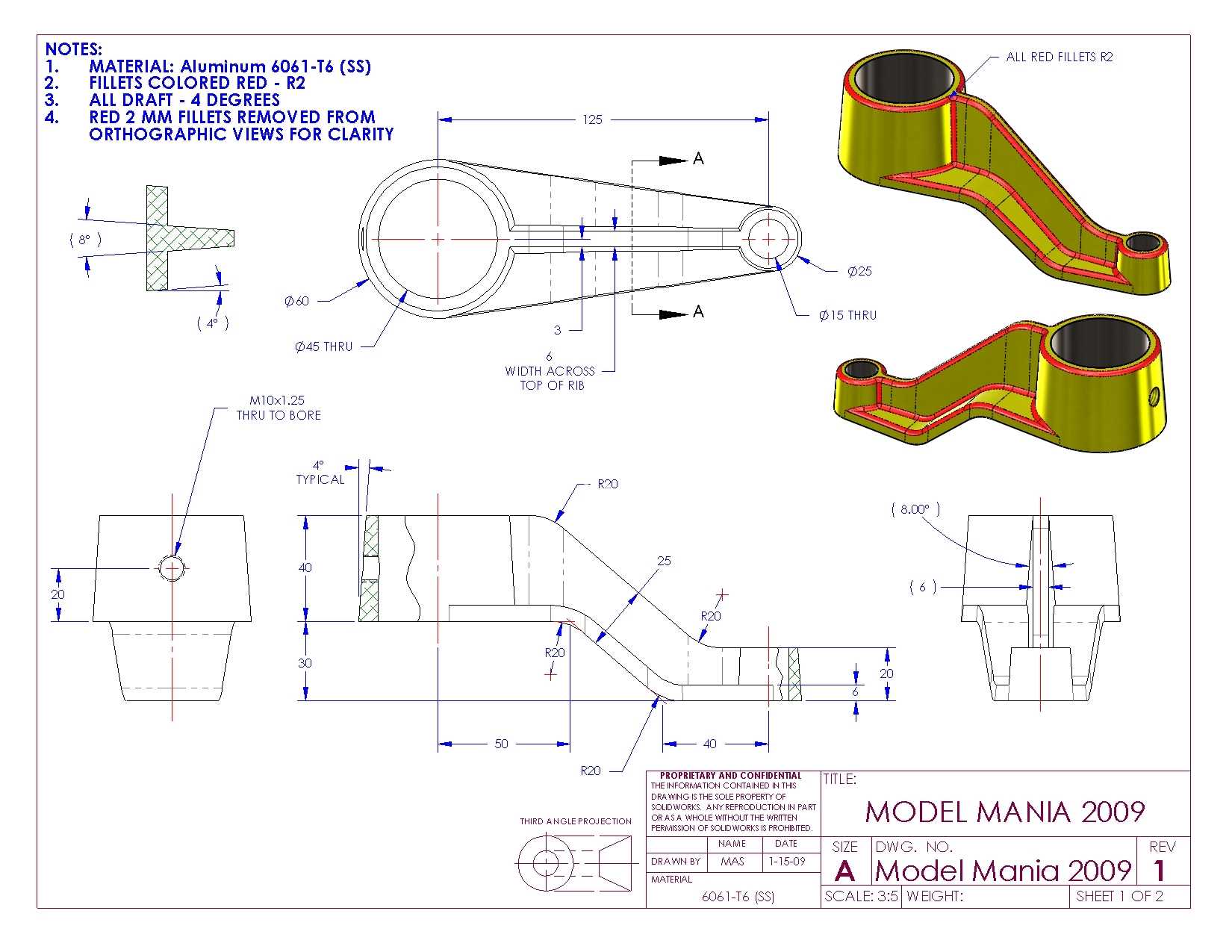

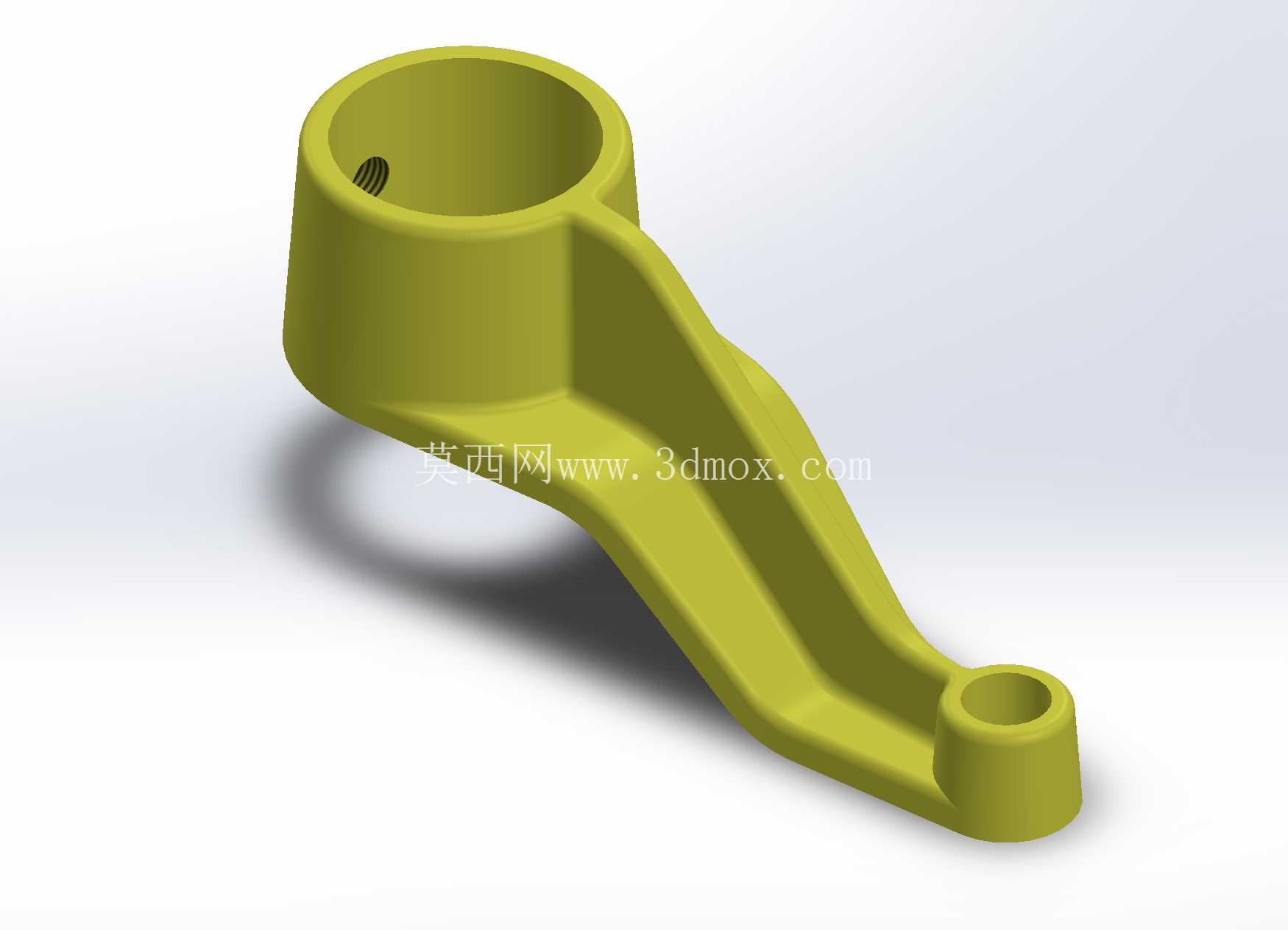

　　该结构件属于典型的铰接式传动摇臂类零件，在各类中小型机械设备的连杆传动、行程切换、力臂传导场景中应用广泛，常见于轻工机械的执行端联动机构、小型设备的舱门启闭传动组、手动工装的力放大机构中，承担着将旋转动作转化为指定行程直线动作、或是在固定铰接点间传递摆动力矩的作用。零件整体采用一体化弯臂构型，两端分别设置不同直径的同轴环形铰接座，大直径端为主要受力铰接位，内孔预留标准铰接轴安装空间，孔壁可根据实际载荷需求加工键槽或顶丝孔，用于和固定转轴形成周向固定，避免工作过程中出现相对转动打滑的问题；小直径端为从动铰接位，用于连接连杆、推杆或者执行端元件，两个铰接孔的中心距经过严格的传动比核算，匹配对应机构的行程需求，避免出现传动死点或者行程超差的问题。

　　从结构设计逻辑来看，臂身采用渐变式截面设计，从大端到小端平滑过渡，既避免了直角连接处的应力集中问题，也在保证整体结构刚度的前提下尽可能去除冗余材料，降低零件自身重量带来的传动惯量，适配高频摆动的工作场景；臂身的曲面过渡采用等壁厚设计，若采用注塑工艺生产可保证熔体填充流畅，避免出现缩痕、缺料等成型缺陷，若采用金属铸造或者机加工工艺生产，也可减少加工余量，降低生产制造成本。

　　安装边界方面，大端铰接孔的轴向长度大于小端铰接孔，可提供更大的支撑接触面积，降低铰接轴的单位面积承压，延长铰接副的磨损寿命；零件摆动过程中，臂身的外轮廓做了圆弧修形，不会和周边的安装基座、相邻传动件发生运动干涉，在初始安装时仅需要保证两个铰接孔的轴线平行度误差在允许范围内，即可保证传动过程顺畅无卡滞。实际应用中，这类摇臂零件的受力工况多为周期性交变载荷，因此在结构设计时特意在大小端和臂身的连接处做了圆角强化处理，避免长期受交变应力出现疲劳断裂的问题；大端孔的内侧预留了润滑脂存储槽结构，可在装配时填充润滑脂，延长铰接副的维护周期，减少日常运维的工作量。

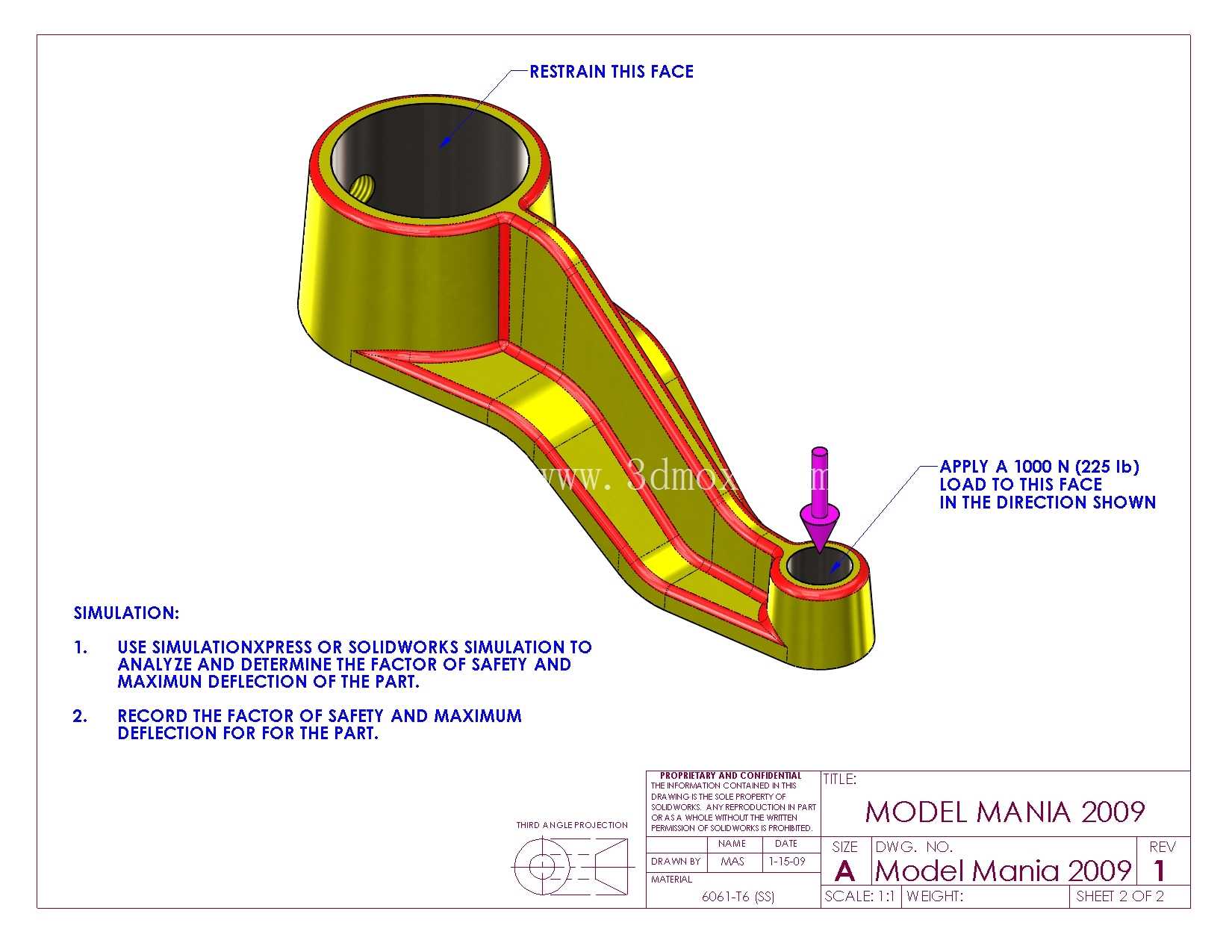

　　不同于等截面直臂类传动件，该弯臂构型可以在有限的安装空间内绕过周边的结构障碍物，实现非同轴点位间的动力传递，在安装空间紧凑的设备内部有着极强的适配性，不需要额外增设让位结构即可完成传动链路的搭建。零件的表面没有多余的装饰性结构，所有曲面和倒角均服务于功能需求：外边缘的小倒角用于去除加工毛刺，避免装配时划伤操作人员或者损坏相邻零件的密封件；铰接孔的端面做了平面对称处理，可贴合止推垫片或者轴承端面，保证铰接转动时的端面受力均匀，不会出现偏磨导致的铰接轴倾斜问题。在进行三维建模时，这类零件需要重点校核两个铰接孔的中心距公差、轴线平行度公差，以及臂身在最大载荷下的形变量，确保满载工况下臂身的弹性变形量在允许范围内，不会因为变形导致传动精度下降或者出现卡滞问题；同时需要核算摆动过程中的最小安全间隙，保证零件在全行程摆动范围内，和周边结构的最小间隙满足安全运行要求，避免出现运动剐蹭。
