三耳径向均布带衬套连接支架结构

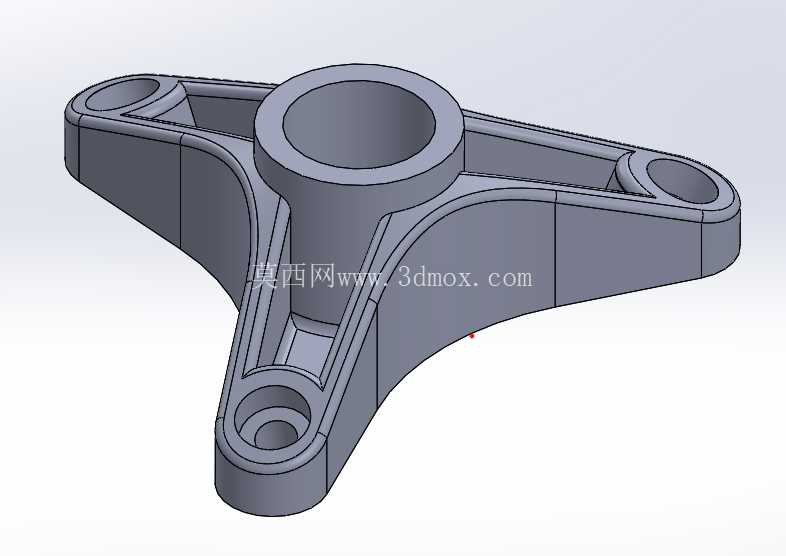

这类三耳径向均布的支架结构，常出现在小型动力传输、轻载铰接联动的设备场景中，比如小型植保无人机的旋翼动力座、轻型自动化设备的连杆铰接支点、户外折叠装备的连接枢轴部位，核心作用是在中心轴孔完成主轴定位的同时，通过三个周向120度均布的耳片，实现三个方向的连杆或拉杆铰接，将中心轴的转动或支撑载荷均匀分散到三个连接点位，避免单侧受力带来的应力集中问题。

从结构功能来看，中心位置的厚壁通孔是核心定位基准，孔壁做了加厚处理，能够承受径向的支撑载荷与少量轴向窜动带来的端面摩擦，孔口位置做了微小的倒角过渡，既可以在装配时引导轴件顺利插入，也能消除机加工后留下的锐边，避免装配过程中划伤操作人员或配合件表面。三个向外延伸的支耳采用了等强度的变截面设计，靠近中心毂体的位置截面厚度更大，向耳片末端逐步收窄，这种设计可以在保证整体结构强度的前提下，尽可能减少不必要的材料冗余，降低零件整体重量，对于对自重敏感的轻型设备、航空模型类产品来说，这种减重设计的收益十分明显。

每个支耳末端都设置了同轴的通孔，孔位周边同样做了局部加厚凸台，用来提升铰接孔的接触面积，降低铰接销轴工作时的面压，减少长期往复转动带来的孔位磨损。支耳与中心毂体的连接位置设置了连续的过渡圆角，同时在支耳的内侧布置了三角形的加强筋结构，筋条沿着支耳的受力方向延伸，从毂体外壁一直过渡到耳片凸台的根部，能够有效抵消支耳受拉、受压时产生的弯曲应力，避免筋根位置出现应力断裂的问题。

设计这类零件时，首先要确定中心轴孔的配合公差，如果是作为旋转支撑座使用，孔位通常选用H7级的间隙配合，保证轴件转动顺畅无卡滞；如果是作为固定连接座，则可以选用H8级的过渡配合，配合定位销实现中心构件的完全固定。三个耳片的孔位同轴度、以及三个孔相对于中心轴孔的位置度是加工时的核心管控指标，位置度公差通常要控制在0.05mm以内，否则装配时会出现连杆安装错位、运动过程中卡滞、附加载荷过大的问题。

从安装边界来看，这类三角支架的整体外轮廓是对称的三瓣形结构，安装时需要预留的空间要大于三个耳片末端的最大回转直径，中心轴孔的轴向长度要匹配配合轴的插入深度，避免轴件插入过深顶到其他构件，或是插入过浅导致配合长度不足、连接刚性下降。耳片上的铰接孔孔径要匹配选用的销轴直径，通常销轴与耳片孔采用间隙配合，方便连杆的灵活摆动，同时要在耳片外侧预留足够的空间安装销轴卡簧或是挡圈，防止销轴工作过程中脱出。

实际应用中，这类结构的材质选择会根据载荷场景调整，轻载场景比如模型、小型消费类设备可以选用ABS或尼龙材质通过注塑成型，成本低自重轻；中等载荷的工业设备场景可以选用6061铝合金通过CNC铣削加工，兼顾强度与轻量化需求；重载场景下则需要选用45号钢或是铸钢材质，加工完成后做调质处理提升整体强度，表面做发黑或镀锌处理提升防锈能力。需要注意的是，三个支耳的受力要尽可能保持均匀，设计联动结构时要核算每个支耳的最大拉压载荷，避免单侧支耳过载出现断裂，同时筋条与壁面的过渡圆角不能过小，否则热处理或受力时容易在圆角位置产生应力裂纹。
