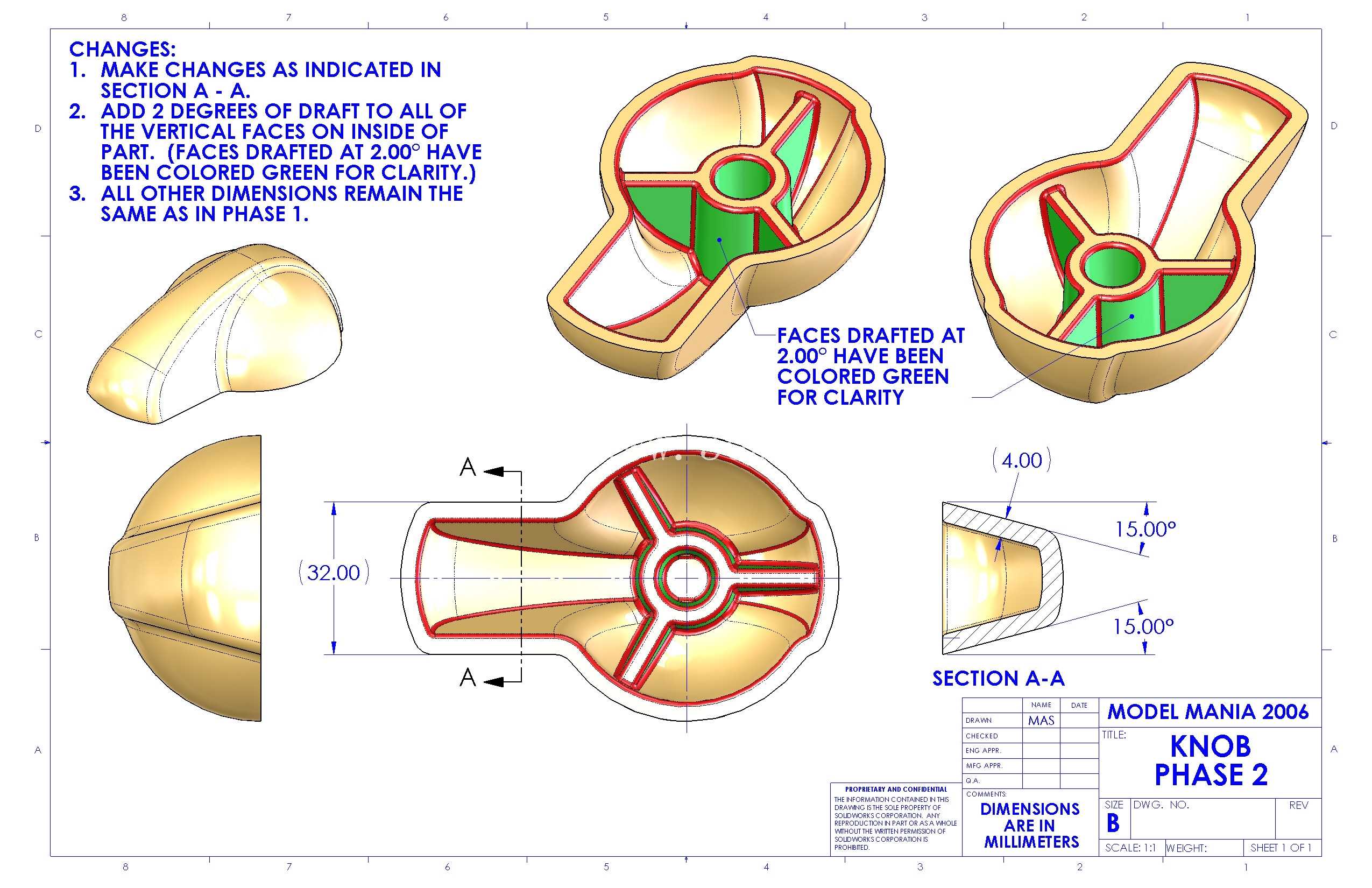

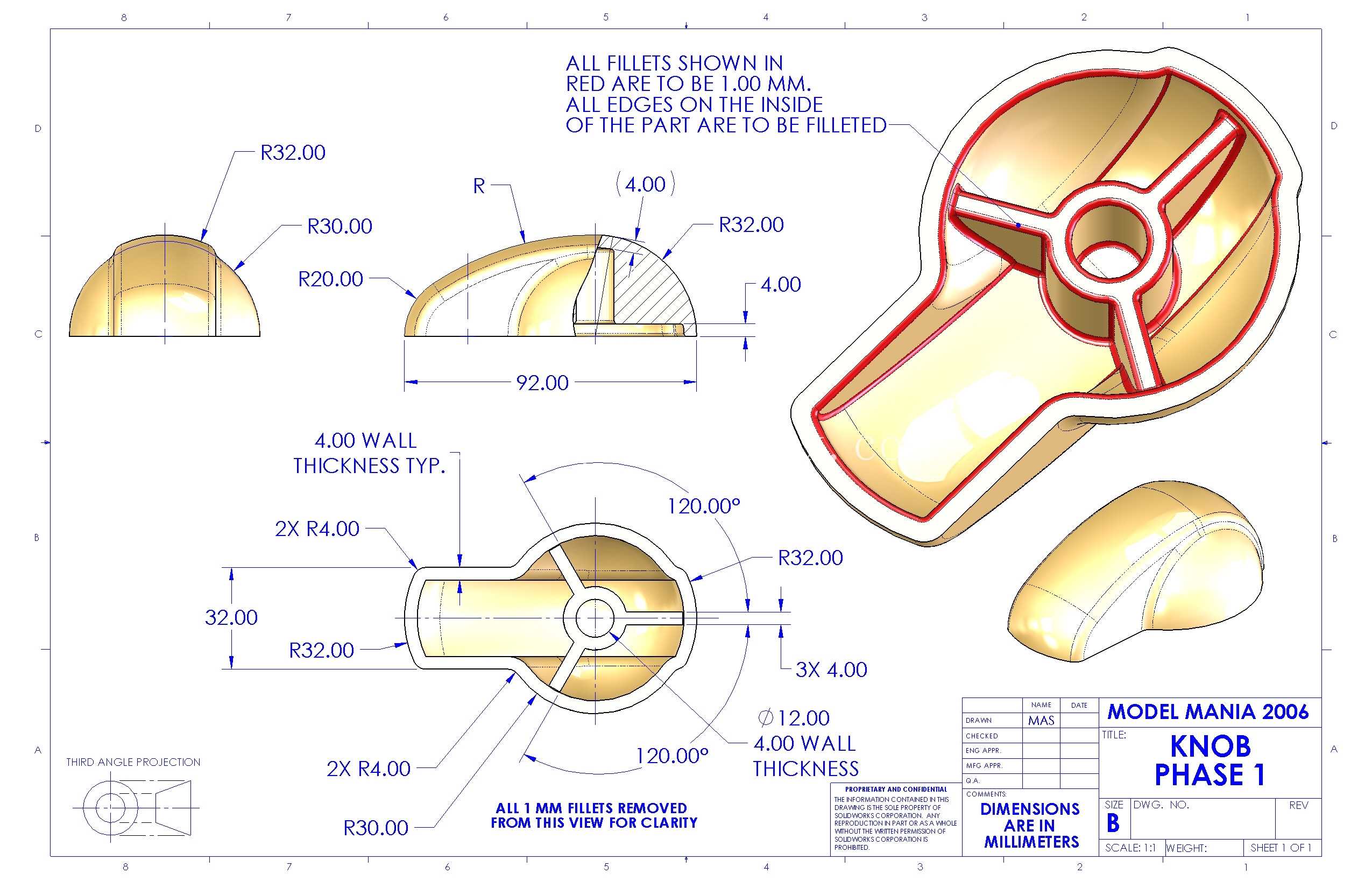

ModelMania2006竞赛练习曲面壳体结构

本次呈现的曲面壳体构型，是面向结构设计实操训练的典型练习载体，这类曲面类零件的建模逻辑，在民用消费产品外壳、小型设备防护端盖、手持工具握持结构的设计场景中应用十分广泛。从实际工程落地的角度看，这类平滑过渡的曲面壳体，首先要满足的是人机交互层面的握持贴合度，其次要兼顾内部元器件的容纳空间，同时还要匹配注塑成型的工艺要求，避免出现壁厚突变、曲面曲率断层导致的脱模困难、应力集中问题。

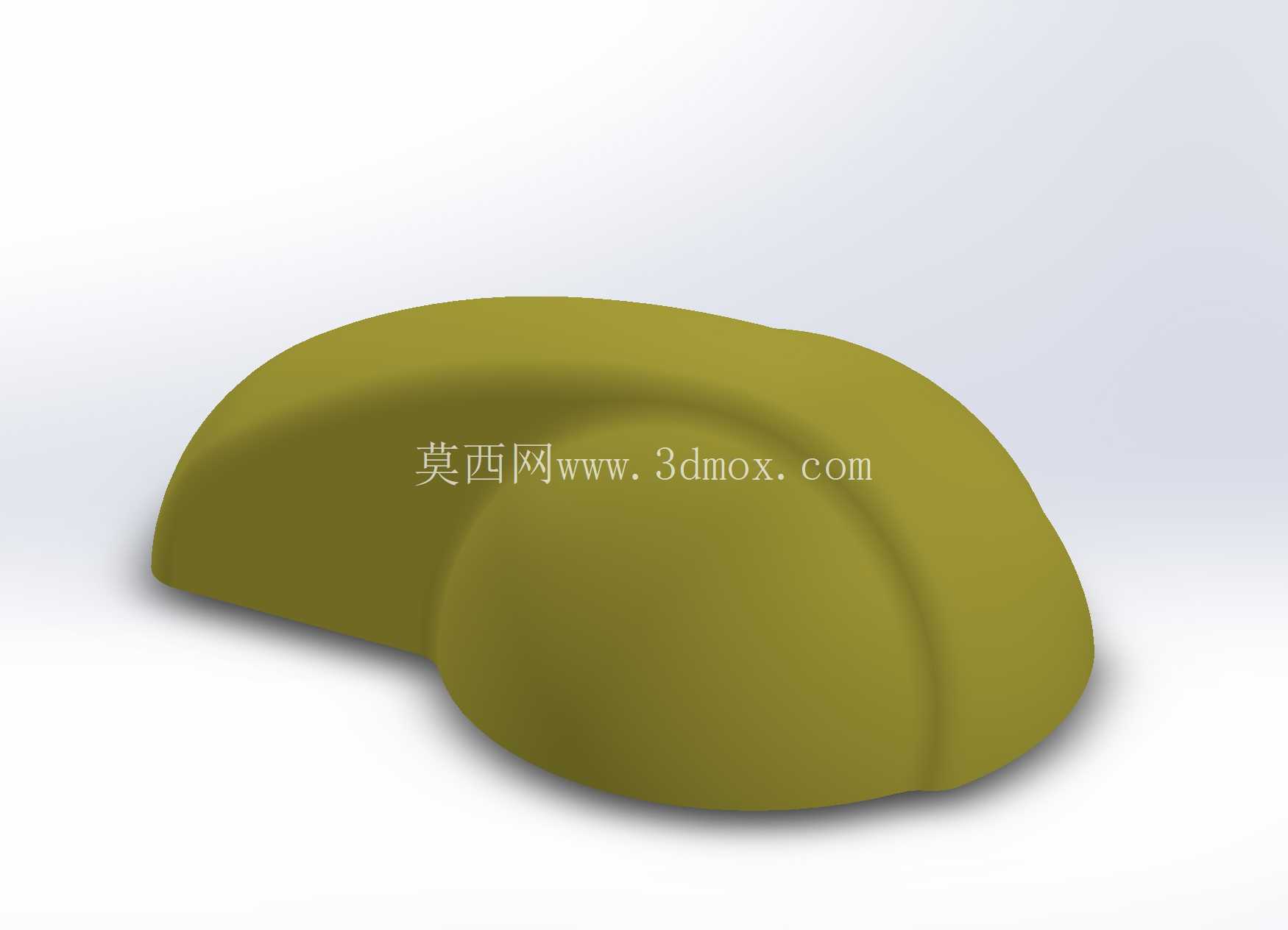

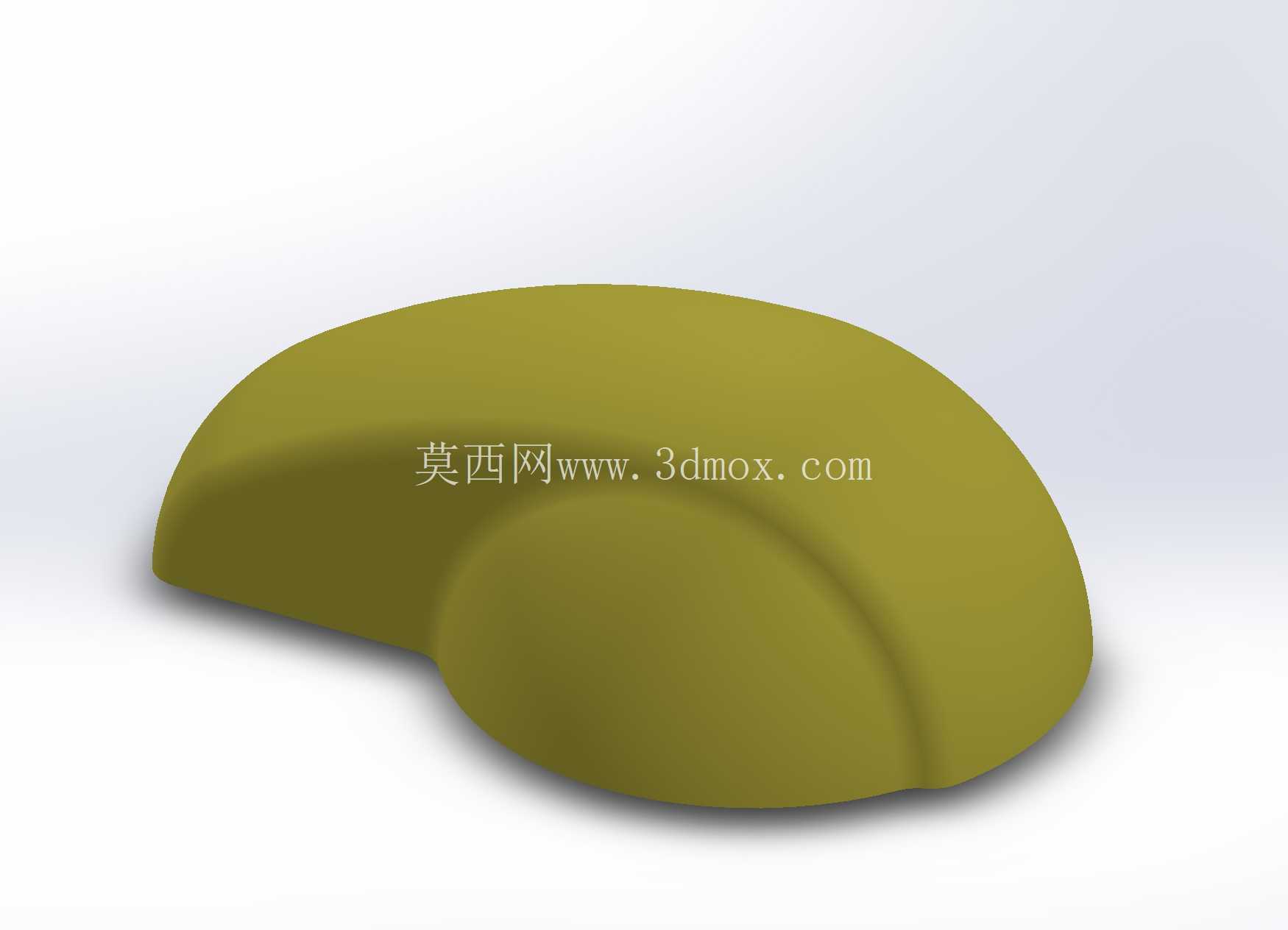

从设计思路层面拆解，这个壳体的构型没有采用规则的几何特征拼接，而是以双段连续过渡的自由曲面作为主体轮廓，大弧面的主壳体承担主要的内部空间容纳功能，前端凸起的小弧面结构则对应握持时的指腹贴合区域，两个曲面之间采用G2连续的过渡圆角处理，既保证了外观的流畅性，也能避免曲面衔接处出现棱线导致的应力集中。在建模过程中，需要先搭建整体的轮廓控制线，通过多截面曲面拟合出主体的大面，再对局部凸起区域进行曲面修剪与拼接，全程要控制曲面的曲率变化率，确保后续抽壳操作时壁厚均匀，不会出现局部壁厚过薄导致的结构强度不足，或是壁厚过厚导致的注塑缩痕问题。

从安装边界与尺寸适配的角度看，这类壳体的整体轮廓属于紧凑型小尺寸结构，底面为平面安装基准，可直接与设备的内部基座通过卡扣或者小规格螺丝进行固定，不需要额外设计复杂的安装定位结构。壳体的边缘全部做了圆角过渡处理，没有尖锐的棱边，既可以避免安装使用过程中划伤操作人员，也能提升注塑成型时的熔体流动顺畅度，减少填充不满的缺陷。在实际的设计验证环节，这类曲面壳体还需要配合内部的元器件布局做干涉检查，确保曲面内壁与电路板、电池等内部零件之间保留足够的安全间隙，同时要根据选用的塑料材质特性调整抽壳厚度，比如采用ABS材质时常规壁厚设置在1.5-2mm之间，若采用PC材质则可适当调整到1.2-1.8mm，兼顾结构强度与材料成本。

对于三维建模从业者而言，这类曲面构型的练习价值在于掌握自由曲面的连续过渡处理方法，理解曲面建模与实体建模的衔接逻辑，避免出现曲面破碎、特征失败的问题。在实际的工业设计场景中，很多手持设备、小型消费电子的外壳都采用类似的双曲面过渡构型，掌握这类结构的建模思路，能够快速适配不同产品的外观曲面设计需求，同时兼顾工艺可行性与结构强度要求。建模过程中还要注意曲面的拔模角度设置，所有沿脱模方向的曲面都要保证足够的拔模斜度，避免出现脱模倒扣，对于局部的凸起结构，要单独做拔模分析，确保后续模具设计时不需要额外做复杂的滑块结构，降低模具加工成本与生产难度。

另外，这类壳体的曲面质量直接影响后续的渲染效果与手板加工精度，建模完成后需要做曲面曲率分析，检查是否存在曲率反转、曲面褶皱的问题，确保所有曲面的光顺度符合要求。在结构细节处理上，壳体的内壁可以根据需要添加少量的加强筋结构，提升整体的抗变形能力，但加强筋的厚度要控制在主体壁厚的0.6倍以内，避免出现表面缩痕。安装定位柱的设计要与底面基准保持垂直，高度不宜过高，避免出现注塑时填充不足或者柱子断裂的问题。整体构型没有多余的装饰特征，完全以功能实现与工艺可行性为核心，是非常典型的面向制造的曲面结构设计练习案例，能够帮助建模人员建立从外观构型到工艺落地的完整设计思维，避免出现只追求外观效果而忽略生产实际的设计问题。
