内燃机传动连杆结构三维设计

该零件为内燃机曲柄连杆机构中的核心传动连杆，在动力输出链路中承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，广泛适配于小排量单缸内燃机、通用动力汽油机以及小型工程机械动力单元的传动系统中。从实际工况出发，连杆在运行过程中需要持续承受活塞销传递的燃气爆发压力，同时还要克服活塞组往复运动产生的惯性力、曲轴旋转带来的离心载荷，交变载荷的作用特性要求零件在结构设计上必须兼顾高强度与轻量化的平衡。

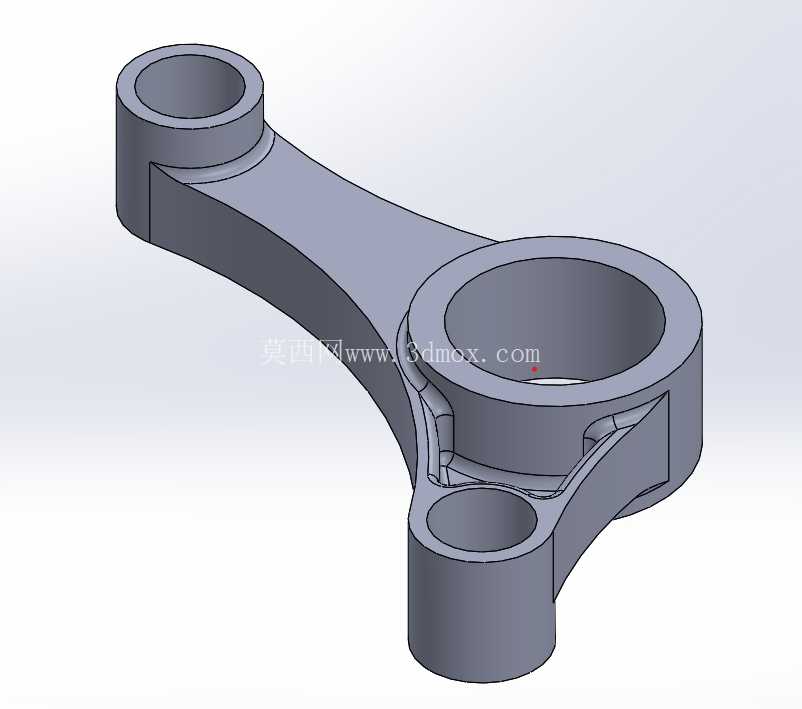

设计过程中首先确定了三个安装孔位的位置关系：大端孔用于与曲轴曲柄销配合，是动力输出的连接端，孔壁需要预留足够的壁厚来承受交变的径向载荷，同时大端两侧的凸台结构用于安装轴瓦，保证运转过程中的润滑与耐磨性能；小端孔与活塞销连接，承接活塞传递的推力，孔内通常会压装铜套来降低磨损，小端的环形凸缘结构用于限制活塞销的轴向窜动，避免运行过程中出现销体脱出刮擦缸壁的故障；中间位置的小孔为润滑油道孔，设计时打通了小端与杆身的内部通道，可将曲轴飞溅上来的润滑油引导至小端铜套位置，持续为活塞销与铜套的摩擦副提供润滑，降低干磨风险。

杆身采用了工字形截面的设计思路，这种截面形式可以在尽可能降低零件整体重量的前提下，最大化提升杆身的抗弯与抗扭刚度，避免连杆在高速往复运动过程中出现弯曲变形或者失稳断裂的问题。杆身与大小端的过渡位置全部采用大圆角平滑过渡，避免直角结构带来的应力集中问题，从结构根源上降低疲劳裂纹产生的概率。大端的分体式结合面位置设计了定位止口结构，能够保证连杆盖与杆身装配时的同轴度，避免装配错位导致的轴瓦偏磨问题。

从安装边界来看，大端孔的内径尺寸需要与对应规格的曲柄销直径保持严格的公差配合，通常采用基孔制的间隙配合，保证热机状态下轴瓦与曲柄销之间留有合适的油膜间隙；小端孔的内径与活塞销的配合则根据润滑形式的不同选择过渡或者小间隙配合，保证铜套与活塞销之间能形成稳定的润滑油膜。三个孔的中心距是连杆设计的核心参数，直接决定了内燃机的压缩比与活塞行程，设计时需要严格控制中心距的尺寸公差以及两孔轴线的平行度公差，平行度超差会导致活塞在缸筒内出现偏磨，直接影响内燃机的运行寿命与密封性能。

在实际装配场景中，连杆需要按照规定的扭矩要求拧紧大端的连接螺栓，螺栓孔的位置设计在大端两侧的凸台上，凸台厚度经过校核可以承受螺栓预紧力带来的压应力，不会出现装配后凸台变形的问题。零件整体的重量偏差需要控制在很小的范围内，同一台内燃机上使用的多支连杆重量差不能超过设计阈值，避免运转过程中出现过大的振动，影响整机的平顺性。杆身表面的粗糙度设计也有明确要求，非配合面需要进行喷丸处理来提升表面疲劳强度，配合面则需要达到对应的粗糙度等级来保证装配精度与耐磨性能。
