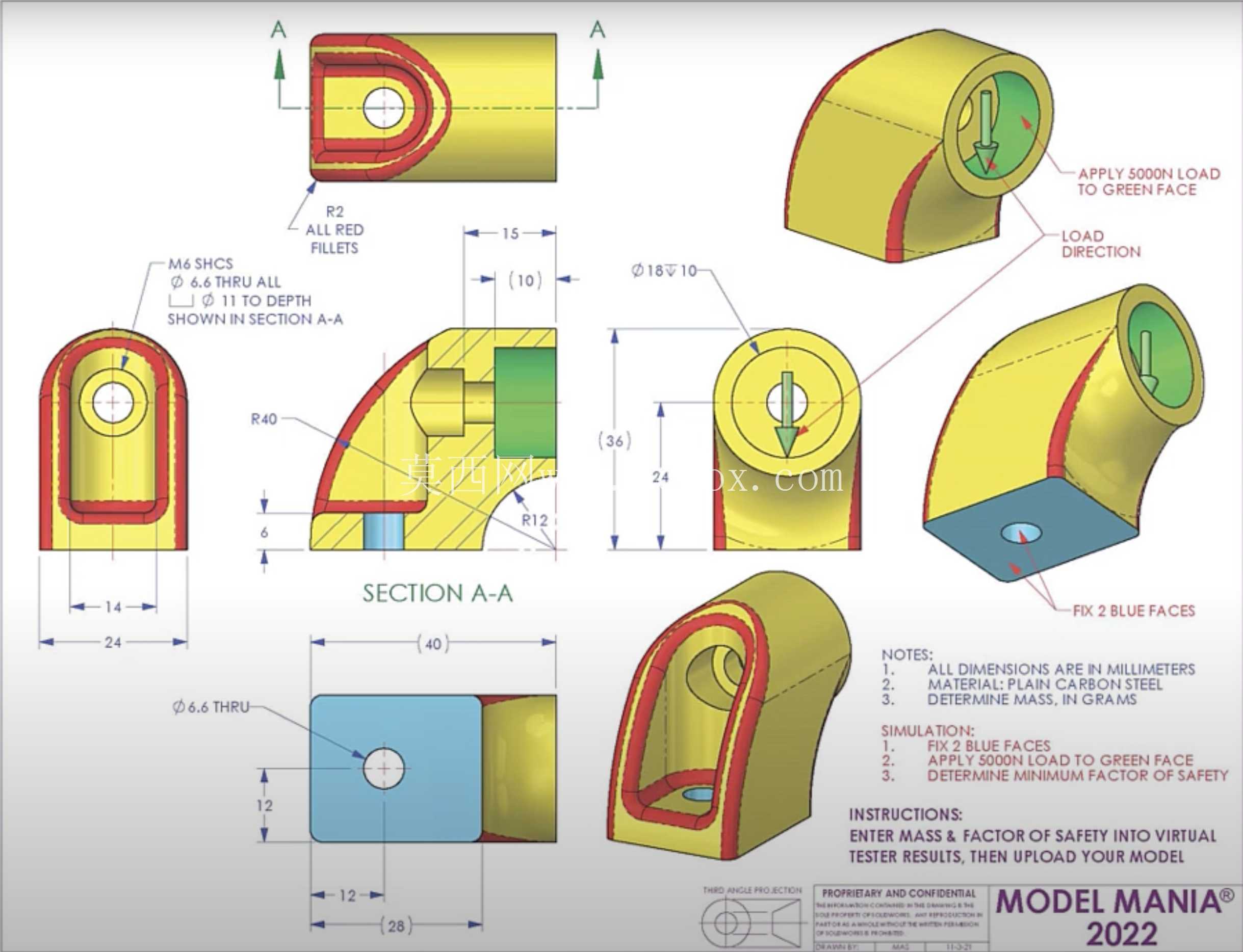

ModelMania赛事练习用异形弯管接头结构

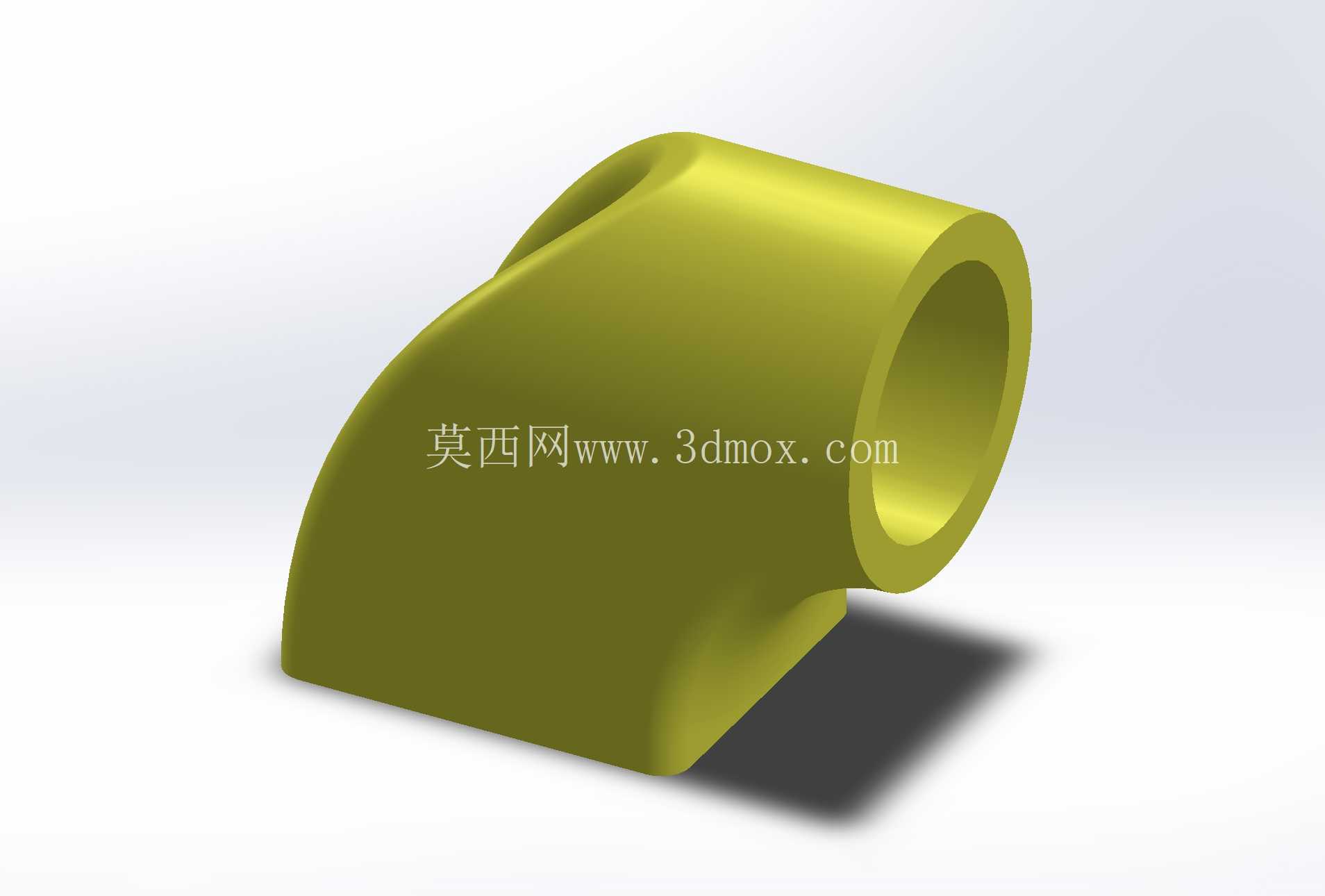

　　该异形弯管接头属于流体管路系统中的转向连接构件，主要应用在中小通径的气液输送管路布局中，适配紧凑型设备内部的管路转向需求，常见于小型液压站回路、气动控制管线、实验台流体输送单元等安装空间受限的场景，用来实现管路90度转向的同时，通过底部自带的安装基座完成接头本体的固定，避免管路运行过程中受流体脉动冲击产生位移松动。从功能特性来看，该接头采用一体化成型结构，主体为等径弯管流道，内壁做顺滑过渡处理，没有直角折角结构，能够最大程度降低流体流经转向位置时的压损，减少湍流产生的概率，降低管路运行过程中的振动与噪音；底部的安装基座与弯管主体为一体式结构，基座底面为平面，可直接贴合安装面完成固定，不需要额外加装管夹固定弯管段，减少了管路装配的零件数量，也提升了接头安装后的整体刚性。

　　设计过程中首先确定流道的通径尺寸，以匹配对应规格的管路连接需求，弯管段的曲率半径按照流体阻力最小的原则设定，避免曲率过小导致的流道通径收缩，同时控制弯管外侧的壁厚均匀性，防止成型过程中出现外侧壁厚过薄、强度不足的问题；基座的位置设置在弯管重心的正下方，保证安装固定后接头的受力均匀，基座上的安装孔位间距按照通用安装面板的孔距标准设定，可适配常见的设备安装板、阀块表面的固定孔位，不需要额外加工定制安装孔。

　　外形尺寸方面，弯管的两个连接端面为同轴垂直布局，端面的连接结构可适配快插接头、卡套接头或者焊接连接等多种管路连接方式，整体外轮廓没有突出的尖锐棱角，所有棱边都做了倒圆角处理，既避免安装过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳强度；安装边界上，基座的底面到弯管上端面的高度、弯管横向伸出的长度都控制在紧凑尺寸范围内，安装时只需要预留对应弯管转向的空间即可，不需要额外预留管夹的安装位置，能够有效节省设备内部的管路排布空间，适配高密度的管路布局需求。

　　建模过程中需要重点关注弯管段与基座衔接位置的过渡处理，该位置是应力集中的高发区域，做了大圆角顺滑过渡，保证壁厚均匀，避免出现壁厚突变导致的强度薄弱点；流道内壁的曲面需要保证G2连续，确保流体流经时不会产生扰流，同时也方便后续如果需要做流场仿真分析时，网格划分能够有更好的质量，提升仿真结果的准确性。这类接头在实际选型使用时，需要根据管路的工作压力、输送介质的特性确认壁厚是否满足强度要求，安装时基座的固定螺栓需要按照对应扭矩拧紧，避免过紧导致基座开裂，或者过松导致接头固定不稳；连接管路时需要保证对接的管路与接头端面同轴，避免侧向力作用在接头端面导致密封失效。对于结构设计从业者来说，这类一体化带安装座的弯管结构，是练习曲面建模、壁厚控制、结构合理性校验的典型案例，建模过程中需要兼顾流体性能、结构强度、安装便利性三个维度的需求，不能只追求外形的还原，还要考虑实际加工制造的可行性，比如该结构如果采用机加工方式生产，需要确认刀具是否能够到达流道内壁的所有加工位置，如果采用注塑或者铸造方式生产，需要确认拔模斜度是否符合工艺要求，壁厚是否均匀避免出现缩孔缺陷。
