杠杆式手动操纵手柄结构设计

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1131140
  • 杠杆式手动操纵手柄结构设计
  • 杠杆式手动操纵手柄结构设计

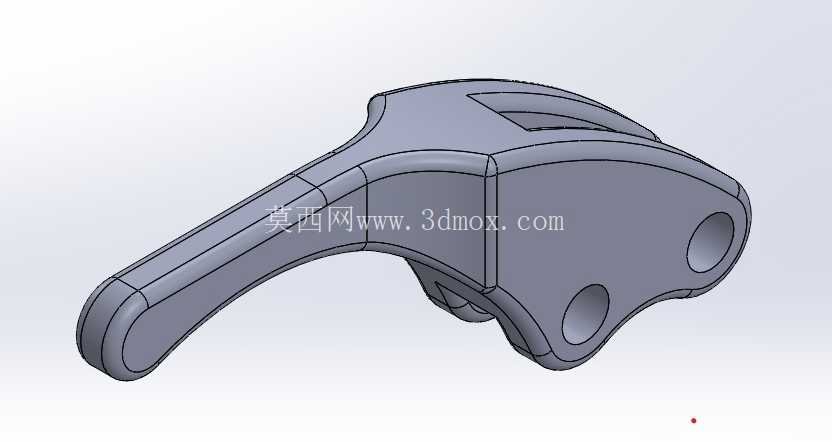

  这类带双安装孔的杠杆式操纵手柄,常见于小型园林机械、摩托离合操纵、小型设备的手动锁止机构中,核心作用是通过人手扳动的杠杆力,将较小的手部输入力放大后传递到后端的拉索、连杆或者锁止销上,实现机构的档位切换、离合脱开、锁止释放这类动作。从结构上看,手柄整体采用一体化注塑或者压铸成型的设计思路,握持段做了符合人体工学的弧形收窄,边缘全部做了R2-R3的圆角过渡,避免操作时硌手,同时长力臂的设计让扳动行程控制在15-20度区间时,就能带动后端机构完成全行程动作,操作时不需要过大的腕部扭转角度,长时间操作也不容易产生疲劳。

  安装端的两个同轴通孔是整个零件的安装基准,孔位的同轴度公差控制在0.05mm以内,安装时通过销轴穿过这两个孔将手柄固定在设备的基座支架上,手柄可以绕销轴做定轴转动,两个孔的间距根据配套基座的安装凸台宽度设计,刚好卡在凸台两侧,避免扳动时出现侧向窜动。手柄上表面的两道内凹加强筋,是在不增加整体壁厚的前提下提升零件结构强度的设计,因为扳动手柄时握持段的末端会承受最大的弯矩,普通等壁厚的结构如果壁厚过薄,大力扳动时容易在根部出现断裂,这两道加强筋顺着力的传递方向布置,从安装端一直延伸到握持段的中部,能将根部的集中应力分散到整个手柄的本体上,同时还能减少零件成型时的缩痕问题,不管是采用工程塑料注塑还是铝合金压铸,都能有效降低成型缺陷率。

  从安装边界来看,手柄绕销轴转动的最大外轮廓扫掠区域需要在设计时提前做干涉检查,握持段末端距离安装销轴中心的力臂长度大概是安装端两孔中心距的3.5倍,按照杠杆力放大比例算,人手在末端施加15N的力时,安装端的驱动位置就能输出超过50N的驱动力,足够拉动常规的设备拉索或者推动锁止销完成动作。手柄的侧面轮廓做了渐变的厚度设计,靠近安装孔的位置厚度最大,往握持段末端逐渐收薄,一方面是平衡整个零件的重量,让手柄在无外力作用时能依靠自身重心保持在初始位置,不会因为设备振动出现自行松脱的情况,另一方面也能减少材料用量,降低批量生产的成本。

  在实际配套场景中,这类手柄的安装端侧面通常会预留拉索固定槽或者连杆连接孔,和本次展示的结构对应,安装孔旁的平面就是用来贴装档位标识的位置,操作时人员可以通过标识快速判断当前手柄所处的档位位置。设计这类零件的时候,除了要考虑静态的结构强度,还要反复校核反复扳动后的疲劳寿命,通常要求能承受至少1万次的全行程扳动而不出现裂纹或者塑性变形,所以在根部的过渡位置全部采用了大圆角过渡,避免应力集中导致的疲劳断裂。另外手柄的握持表面没有做额外的防滑纹,是因为这类手柄通常会配套橡胶防滑套使用,本体表面保持光滑的注塑或者压铸面即可,不需要额外做表面纹理处理,降低模具加工的复杂度。两个安装孔的内孔表面粗糙度要求达到Ra1.6,保证销轴穿入后转动灵活,不会出现卡滞,同时孔内不需要额外加装轴套,依靠零件本身的材料耐磨性能就能满足日常使用的耐磨要求,如果是用于高频率操作的设备,也可以在孔内压入铜套提升耐磨寿命,但基础版本的结构直接采用本体孔即可满足大部分民用设备的使用需求。
