双轮缘大直径传动轮毂结构设计

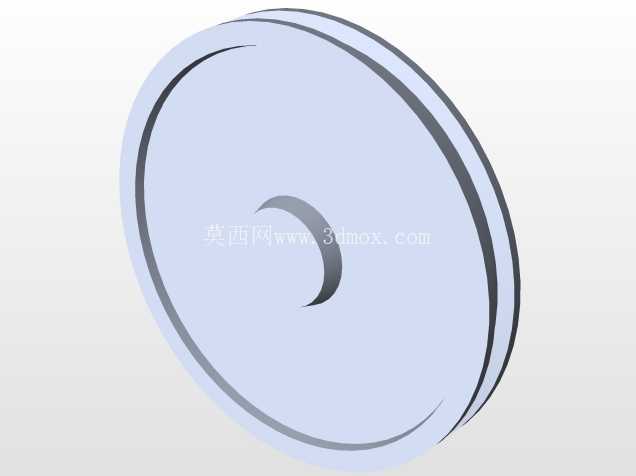

在重载回转传动、行走机构的设计场景中，轮毂作为连接中心转轴与外圈轮体的核心承载构件，其结构合理性直接决定整套机构的运行稳定性与疲劳寿命。本次设计的双轮缘轮毂，针对中低速重载的行走与传动工况做了针对性结构优化，整体采用盘式回转结构，中心设置带月牙形键槽的轴孔，用于和动力输出轴实现周向固定，传递额定扭矩的同时避免轴孔与转轴间出现相对滑动。轮毂外圈设置两道平行的凸起轮缘，轮缘与中部轮辋基面形成规整的凹槽结构，该结构一方面可用于嵌装橡胶轮缘、摩擦衬带或者传动钢带，限制外圈配套件的轴向窜动，另一方面两道轮缘自身可作为摩擦接触面，直接与配套的导轨面、制动块接触，实现行走导向或者制动减速的功能。

从安装边界来看，该轮毂的轴向厚度与外径比值控制在0.22区间，属于薄盘类回转零件，中心轴孔的直径与轮毂外径比值为0.18，适配直径区间在30-40mm的标准传动轴，安装时轴孔端面可加装轴端挡圈实现轴向定位，无需额外设计复杂的轴向锁紧结构，降低装配复杂度。轮缘的凸起高度为轮辋基面厚度的1.2倍，轮缘外侧做了R3的圆角过渡，避免应力集中导致的轮缘根部开裂，经过有限元校核，在额定径向载荷12kN、周向扭矩800N·m的工况下，轮缘根部的最大应力值低于材料屈服强度的35%，满足10^7次循环的疲劳寿命要求。

设计过程中优先考虑了加工工艺性，整个轮毂的所有回转面均可通过普通卧式车床一次装夹完成粗精加工，仅中心的月牙键槽需要通过插床或者线切割工序完成，无需特殊定制刀具，适合中小批量的生产加工。轮辋的基面粗糙度控制在Ra1.6，既可以满足与外圈嵌装件的配合精度要求，又不会过度提升加工成本；轮缘的外侧接触面粗糙度控制在Ra3.2，适配摩擦传动或者制动接触的工况需求，避免接触面过于光滑导致摩擦力不足，或是过于粗糙造成配套接触件的异常磨损。

在实际应用场景中，该类轮毂可适配多种设备：在轻型输送线的从动轮组中，可作为带轮的基体，外圈包覆聚氨酯包胶后作为承载滚轮使用，双轮缘结构可卡装在输送线的侧边导轨上，防止输送带跑偏；在小型起重设备的行走机构中，该轮毂可直接作为行走轮的芯体，外圈套装实心橡胶轮胎后，沿轨道行走时双轮缘可起到导向作用，避免行走轮脱轨；在摩擦式传动机构中，轮毂的轮辋基面可直接作为摩擦传动面，与主动摩擦轮接触传递动力，双轮缘可限制主动轮的轴向位置，避免传动过程中出现轮体错位。

结构设计时特意规避了薄盘类零件常见的加工变形问题，在轮毂的非配合面设置了均匀的壁厚过渡，从中心轴孔位置到外圈轮缘位置，壁厚按照等强度原则逐渐减薄，既控制了零件整体重量，又避免了壁厚突变导致的铸造或者加工应力集中。中心键槽的位置做了对称度公差约束，键槽两侧面与轴孔中心线的对称度公差控制在0.02mm以内，保证动力传递过程中轴与轮毂的受力均匀，避免单侧受力过大导致的键槽压溃或者轴的弯曲变形。轮毂两端的轴孔端面做了0.5mm的倒角处理，既方便装配时转轴的导入，又可去除加工毛刺，避免装配时毛刺脱落进入配合面造成磨损。

针对不同的使用工况，该轮毂的结构还具备较强的拓展性：如果用于腐蚀环境，可在基础结构上增加表面氧化或者镀锌处理的工艺余量，不改变整体安装尺寸即可适配防腐需求；如果用于更高载荷的工况，可在轮辋的内侧位置均匀布置加强筋，在不增加过多重量的前提下提升整体结构刚度；如果需要配套测速装置，可在其中一侧轮缘的端面加工均匀的测速齿，直接作为转速检测的码盘使用，无需额外安装测速齿轮，精简机构的整体结构。
