多孔定位圆盘类机械连接结构设计

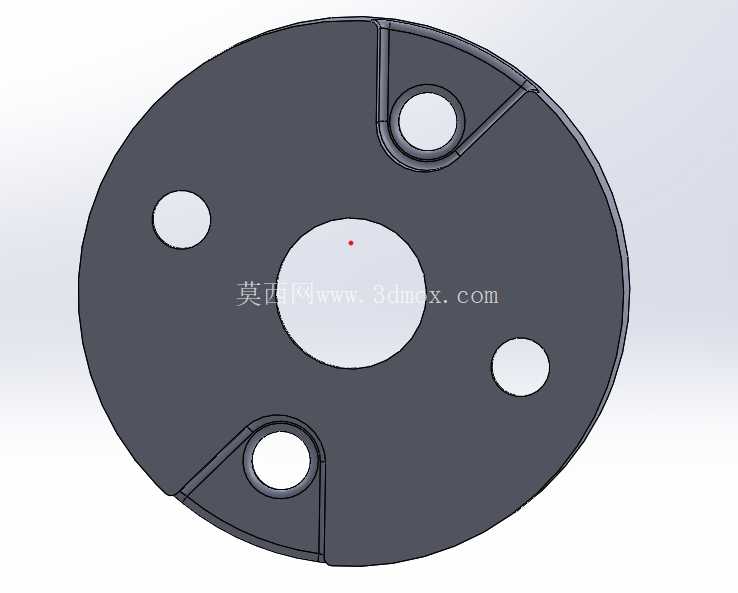

　　这类带多组定位孔的圆盘结构，常出现在中小型传动设备的动力衔接环节，也可作为工装夹具的定位基座使用，在轻工自动化生产线、小型输送设备的动力输出端适配场景中十分常见。从结构布局来看，圆盘主体以中心大孔作为核心装配基准，该孔主要用于穿设主轴或者定位芯轴，装配时可与轴类零件采用间隙配合或者过渡配合，具体配合公差需要根据实际传动扭矩需求调整，若用于高速传动场景，还需要在孔壁预留键槽位置，通过平键传递扭矩，避免盘体与主轴发生相对转动。

　　盘体上分布的两组带加强凸台的通孔，主要用于穿设锁紧螺栓，凸台结构的设计并非多余，一方面可以增加螺栓连接位置的局部厚度，提升螺栓预紧时的结构强度，避免盘体在长期交变载荷下出现螺栓孔位置的开裂变形，另一方面凸台的凸起高度可以作为装配时的定位基准面，与相邻连接件的凹槽结构配合，实现快速对位，减少装配时的调整时间。剩下的两组光孔属于辅助定位孔，可用于安装定位销，在盘体与相邻部件完成螺栓锁紧后，打入定位销能够彻底消除连接位置的周向窜动间隙，尤其在频繁正反转的传动场景下，定位销可以分担部分剪切力，降低螺栓承受的交变载荷，延长连接结构的整体使用寿命。

　　设计这类盘类零件时，首先要确定中心基准孔的尺寸边界，中心孔的直径需要匹配所适配的主轴直径，同时要保证盘体的外径尺寸满足安装空间的限制，通常盘体外径要比最外侧螺栓孔的分布圆直径大10到15毫米，留出足够的边缘强度余量，避免螺栓孔距离盘体边缘过近导致装配时边缘崩裂。凸台的高度设计需要兼顾结构强度和装配空间，一般凸台高度不超过盘体基础厚度的二分之一，过高的凸台会增加盘体整体的轴向尺寸，挤占相邻部件的安装空间，过低则无法起到加强局部强度的作用。盘体的基础厚度需要根据传递的额定扭矩计算，若用于传递较大扭矩，除了增加盘体厚度外，还可以在凸台与盘体的衔接位置设置过渡圆角，减少应力集中，避免长期载荷下圆角位置出现疲劳裂纹。

　　在实际装配场景中，这类圆盘结构的安装面需要保证足够的平面度，通常安装面的平面度公差要控制在0.05毫米以内，否则锁紧螺栓后盘体会出现翘曲变形，高速转动时会产生明显的动不平衡量，引发设备振动。如果用于高速传动场景，完成零件加工后还需要做动平衡校正，在盘体的非安装面去除少量余量，将动平衡等级控制在G6.3以上，满足高速运转的平稳性要求。这类结构的材质选择也需要结合使用场景确定，普通工况下采用45号钢调质处理即可满足强度要求，若用于有腐蚀环境的场景，可以选用304不锈钢材质，若需要降低整体重量，也可以选用高强度铝合金做硬质阳极氧化处理，在保证强度的同时降低转动惯量，提升传动响应速度。建模过程中需要注意各孔位的位置度公差，尤其是螺栓孔和定位销孔的位置度，需要相对于中心基准孔标注位置度公差，避免加工后孔位偏差导致无法装配。凸台与盘体的衔接位置要避免直角尖角，除了减少应力集中外，也能避免加工时出现刀具崩损的问题。
