多孔定位圆盘式机械连接法兰盘结构

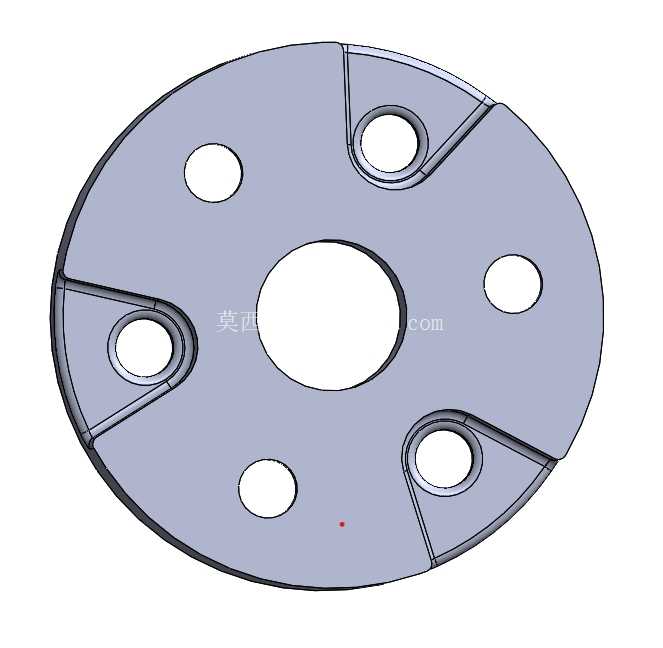

　　这类带多组安装孔的圆盘类连接件，常出现在需要周向定位、扭矩传递的传动链路末端，比如小型回转工作台的台面连接座、分度机构的输出端转接盘，或是气动卡盘与主轴的过渡连接部件，核心作用是在两个同轴部件之间建立稳定的刚性连接，同时通过不同孔径、不同分布半径的孔位，适配不同规格的外接部件，减少非标转接件的重复设计加工。从结构上看，盘面中心设置大直径通孔，主要用于穿过主轴、传动轴或是布设气路、电路管线，避免连接后管线与盘面产生干涉；围绕中心孔分布的三组带沉台的通孔，是主要的受力安装位，沉台结构可以让螺栓头完全沉入盘面以下，保证安装后盘面的平面度，不会因为螺栓突出影响外接部件的贴合精度，这三个孔沿120度周向均布，能让连接螺栓的受力均匀分散，避免单侧受力过大导致连接松动或是盘面变形。

　　另外三个光孔分布在更小的圆周半径上，属于辅助定位孔，可配合圆柱销使用，在螺栓锁紧前完成周向定位，防止安装过程中盘体与对接部件出现相对转动，也能在设备长期运行承受交变扭矩时，承担部分剪切力，降低螺栓的疲劳载荷。设计这类盘件时，首先要确认对接两端的安装孔位参数，包括孔的分布圆直径、孔径大小、孔深以及沉台尺寸，保证所有安装位完全对齐，不会出现孔位错位导致无法装配的问题；其次要核算盘体的厚度，根据传递的最大扭矩、承受的轴向载荷来选择合适的板材厚度，避免负载下盘体出现翘曲变形，影响连接精度；盘体的外圆直径需要小于两端对接部件的最大外轮廓，防止安装后盘体外缘突出，与周边的防护结构、运动部件产生刮碰。

　　实际建模过程中，要注意沉台孔的深度与螺栓长度的匹配，沉台过浅会导致螺栓头突出，过深则会削弱盘体局部的结构强度，通常沉台深度比螺栓头厚度大0.1到0.2毫米即可，既保证螺栓头完全沉入，又不会过多减少盘体的有效受力厚度。盘面的边缘做了小尺寸的倒角处理，一是去除机加工产生的毛刺，避免安装时划伤操作人员，二是在盘体装入对应安装位时起到导向作用，方便快速对准中心。这类盘件的安装边界需要注意，对接的两个端面必须保证足够的平面度与粗糙度，通常端面粗糙度要达到Ra3.2以下，平面度公差控制在0.02毫米以内，否则锁紧螺栓后盘体会产生内应力，长期运行容易出现变形甚至开裂。

　　另外，三组主安装孔的位置度公差需要严格控制，通常位置度公差不超过0.05毫米，否则会出现螺栓无法顺利穿入，或是强行锁紧后螺栓承受额外的剪切力，大幅缩短连接件的使用寿命。在实际应用场景中，这类盘件也常作为工装夹具的基础连接盘使用，安装在机床工作台上后，可以通过不同的孔位快速更换不同的夹具模块，减少工装换装的调整时间，提升小批量多品种加工的生产效率。盘面上的小孔还可以作为定位基准孔，在加工外接部件时，通过插入标准销棒完成快速找正，不需要反复打表调整盘面的同轴度。设计时还要考虑盘体的减重需求，在保证结构强度的前提下，可在非安装区域适当去除多余材料，但要注意去除材料后不能破坏盘体的动平衡，尤其是用于高速回转场景的连接盘，需要做动平衡校正，避免高速运转时产生振动，影响设备的运行精度与使用寿命。
