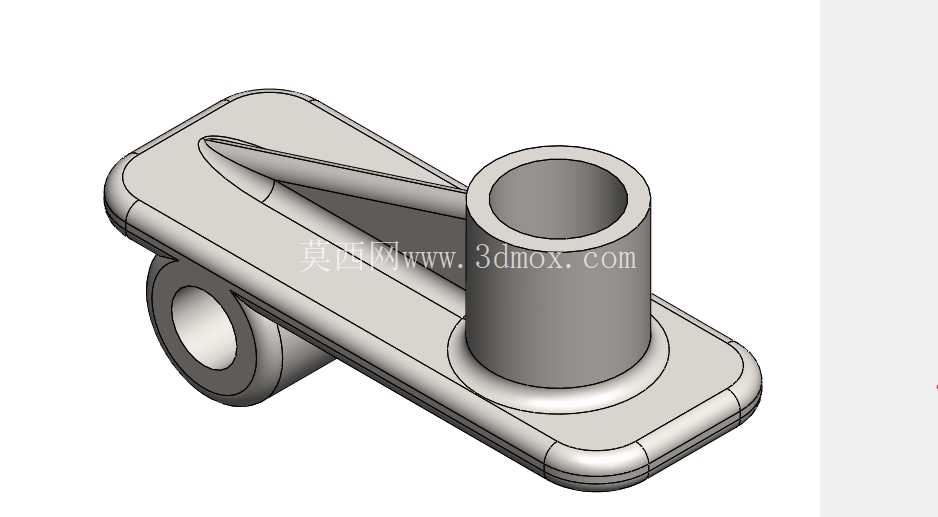

通讯类产品结构练习三维建模作品

　　从产品功能特性来看，手持通讯设备的结构需要同时满足多个核心需求：首先是握持区域的曲面贴合度，建模过程中需要参考成年人手掌的平均尺寸数据，将握持区的弧度控制在合理范围，避免长时间握持产生的硌手感，同时要预留按键、触控区域的操作空间，保证单手握持时拇指可以覆盖主要操作区域；其次是壳体的装配逻辑，上下壳的配合止口需要设计合理的扣位与螺丝柱位置，既要保证装配后的缝隙均匀度，也要考虑后期维修拆装的便利性，螺丝柱的高度与加强筋的排布需要匹配壳体壁厚，避免注塑过程中出现缩水、变形等缺陷；第三是内部空间的利用率，通讯设备内部需要堆叠主板、电池、天线、扬声器、麦克风等多个元器件，建模时需要给每个元器件预留足够的安装间隙，同时要考虑元器件之间的电磁屏蔽需求，在主板与电池、天线之间预留屏蔽罩的安装位置，天线区域的壳体需要选用非金属材料，避免信号屏蔽影响通讯效果。本次建模围绕消费级通讯终端的结构练习展开，从实际量产产品的结构逻辑出发，拆解手持通讯设备的壳体配合、内部元器件排布、人机交互界面的位置预留等核心设计要点。在实际行业应用场景中，这类通讯类手持设备广泛覆盖民用日常通讯、工业现场调度、户外作业对讲等多个领域，不同场景下的结构设计侧重点存在明显差异：民用消费级产品更侧重轻薄化握持手感与外观质感，工业级设备则需要额外考虑防摔、防水、防尘的密封结构设计，户外作业设备还要兼顾低温、高湿等极端环境下的材料选型与结构强度冗余。

　　设计思路上，本次练习没有直接照搬现有量产产品的结构，而是从基础的人机工程参数出发，先确定整机的外形尺寸边界：整机长度控制在150mm以内，宽度控制在75mm以内，厚度控制在10mm以内，这个尺寸范围可以满足绝大多数用户的单手握持需求，同时可以容纳常规容量的锂电池与通讯主板。在确定外形边界后，先构建整机的外轮廓曲面，通过曲率连续的曲面过渡处理边角位置，避免出现尖锐棱角，同时在边角位置预留1.5mm以上的壁厚空间，用于安装防摔缓冲胶圈，提升设备的抗跌落性能。安装边界的处理上，需要重点关注几个核心接口的位置：充电接口设置在整机底部居中位置，接口周围设计加强筋提升结构强度，避免插拔充电线时造成接口损坏；扬声器出声孔设置在底部右侧位置，出声孔的开孔方向与桌面呈一定角度，避免设备平放在桌面时声音被遮挡；麦克风开孔设置在整机底部左侧与顶部位置，形成双麦降噪的结构基础，提升通话时的拾音效果；侧边按键设置在整机右侧中上部位置，按键的凸起高度控制在0.8mm，既保证按键的触感反馈，也避免按键过于突出造成误触。

　　在内部结构的建模过程中，优先确定电池仓的位置，电池作为整机内部占比最大的元器件，需要放置在整机重心位置，保证握持时的重量平衡，电池仓周围设计限位筋，固定电池位置避免晃动；主板放置在电池上方，主板与电池之间预留0.3mm的间隙，放置缓冲泡棉避免电池与主板直接接触造成短路；天线支架放置在整机上下两端的位置，远离主板上的高频元器件，减少信号干扰。壳体的壁厚设计上，统一采用1.2mm的基础壁厚，在螺丝柱、扣位等受力位置局部加厚到1.8mm，同时在壁厚变化的位置做渐变过渡，避免注塑成型时出现应力集中导致的开裂问题。止口的配合间隙控制在0.15mm，既保证上下壳可以顺利装配，也避免间隙过大造成的外观缝隙不均问题。

　　在细节处理上，屏幕的安装位置预留0.2mm的点胶槽，用于屏幕与前壳的粘接固定，屏幕四周设计限位台阶，保证屏幕装配后的平整度；摄像头模组的位置预留镜片安装位，镜片与壳体之间设计防尘泡棉的安装间隙，避免灰尘进入摄像头区域影响成像效果。整个建模过程完全遵循实际产品开发的结构逻辑，没有为了外观效果牺牲结构合理性，每个曲面、每个加强筋、每个安装位的设计都对应实际量产中的工艺要求与使用需求，对于结构设计从业者来说，这类练习可以快速掌握消费类通讯产品的结构设计要点，理解从外形尺寸到内部堆叠的完整设计逻辑，避免出现只关注外观忽略结构可行性的问题。
