Solidworks建模练习通讯类产品结构参考

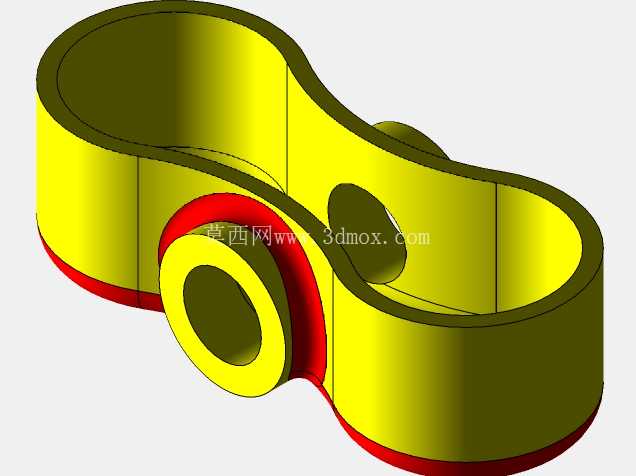

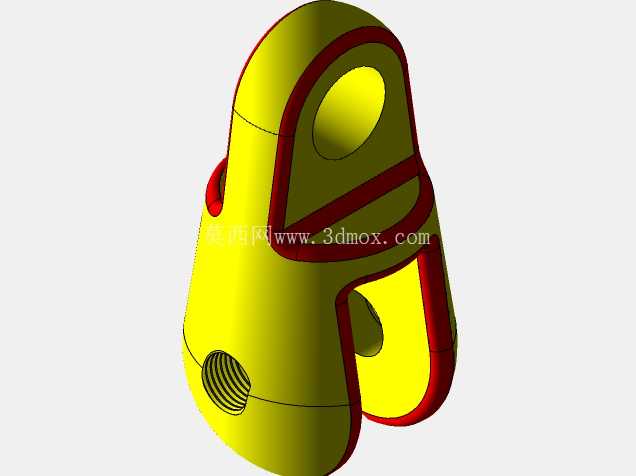

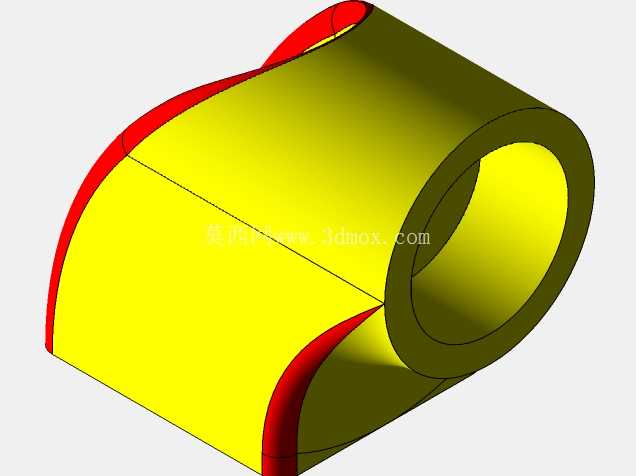

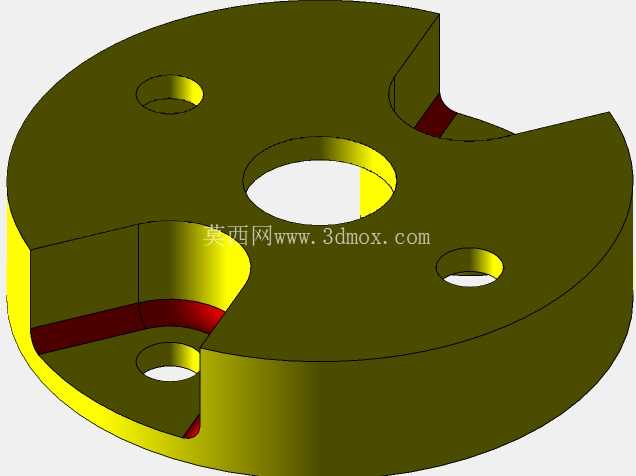

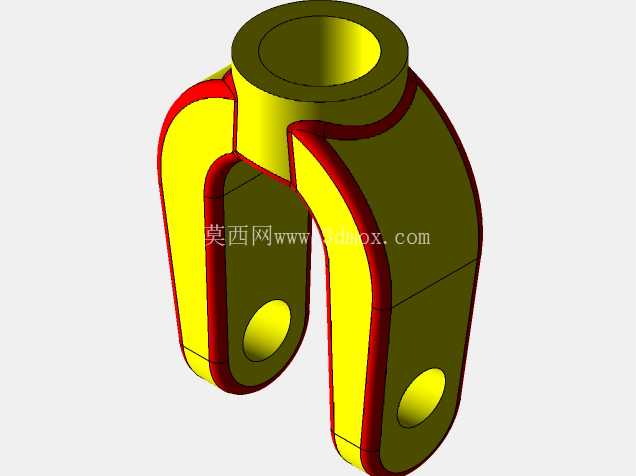

　　从安装边界来看，这类手持通讯产品的外形尺寸通常控制在单手握持的舒适区间，宽度不超过75mm，厚度根据内置电池、主板的堆叠空间调整，建模时会先把主板、电池、屏幕这些标准件的占位模型导入装配环境，按照堆叠顺序排布好安装位置，再围绕这些核心元器件构建外壳的支撑筋位，筋位的厚度通常取外壳壁厚的0.6-0.8倍，防止注塑时出现缩痕。接口位置的设计要兼顾使用便利性和防水防尘要求，充电接口、耳机孔的位置要避开手持时容易遮挡的区域，接口周围的密封槽宽度和深度要匹配密封圈的线径，建模时要做干涉检查，确保密封圈装配后不会出现过度压缩或者压缩量不足的情况。在日常通讯类产品的结构开发流程中，建模阶段的特征梳理直接决定后续开模、装配环节的容错空间，这套建模练习内容围绕通讯终端类产品的常见结构逻辑搭建，覆盖了从外观曲面到内部安装位的全流程特征构建思路。实际做通讯类产品结构时，首先要考虑的是手持握持区域的曲面过渡，不能出现锐边硌手的问题，建模时会先通过基准面搭建轮廓骨架，再用放样、边界曲面等特征完成外曲面的顺滑衔接，曲面的G1连续是基础要求，涉及按键、接口的位置要提前预留拔模斜度，避免后续出模时出现拉伤。

　　按键区域的结构要考虑按压手感，按键的悬臂厚度根据材质不同调整，用ABS材质时悬臂厚度通常在1.2-1.5mm，按压行程控制在0.3-0.5mm，建模时要预留按键和外壳之间的间隙，单边间隙取0.1-0.15mm，避免按键卡滞。内部的卡扣结构是通讯产品外壳常用的连接方式，卡扣的咬合量通常取0.5-0.8mm，卡扣的导入角做25-30度的斜角，方便装配时导向，卡扣的根部要做圆角过渡，避免应力集中导致断裂。建模过程中还要考虑后续的装配工序，螺丝柱的位置要均匀分布在外壳四周，螺丝柱的内径要匹配自攻螺丝的规格，外径取内径的2-2.5倍，柱子周围要加加强筋连接到外壳壁上，防止锁螺丝时柱子开裂。

　　屏幕安装位要做限位台阶，台阶高度比屏幕厚度小0.1mm，配合泡棉压缩量实现屏幕的固定和缓冲，屏幕周围的挡边要高出屏幕表面0.2mm左右，防止屏幕直接接触桌面被刮花。天线区域的外壳要注意不能用金属材质，建模时要预留天线的净空区，净空区内不能布置金属元器件，避免影响信号收发。做这类建模练习时，不需要追求完全复刻某一款成品，重点是梳理通讯类产品的结构设计逻辑，把每个特征的设计依据和实际生产中的工艺要求结合起来，比如外壳的壁厚要尽量均匀，厚薄差不超过壁厚的25%，防止注塑时出现翘曲变形；转角位置的内R角至少取壁厚的0.5倍，减少应力集中。很多新手建模时容易忽略工艺性，只追求外观造型好看，结果做出来的模型没法开模生产，这套练习内容里特意把这些工艺细节融入到每个特征的构建过程中，从最开始的草图绘制就遵循基准统一的原则，所有特征都基于前视、上视、右视三个基准面或者派生基准面搭建，方便后续修改参数时特征不会报错。在做装配体配合时，优先使用重合、同轴心这些标准配合，尽量少用高级配合，减少装配体的运算负担，也方便后续做干涉检查时快速定位问题。

　　通讯类产品的更新迭代速度很快，掌握这类产品的建模逻辑和结构设计要点，能快速适配不同形态的通讯终端开发需求，不管是直板机型、折叠机型还是特殊行业用的三防通讯设备，核心的结构设计思路都是相通的，都是在有限的内部空间里完成元器件堆叠，同时兼顾外观手感、结构强度、装配便利性和使用可靠性。建模时还要考虑维修拆解的便利性，卡扣和螺丝的位置要设计在容易拆解的位置，不能出现拆外壳时必须破坏内部结构的情况，内部的排线走位要预留足够的空间，避免装配时排线被挤压断裂，排线固定位的卡扣要做圆角处理，防止割伤排线绝缘层。
