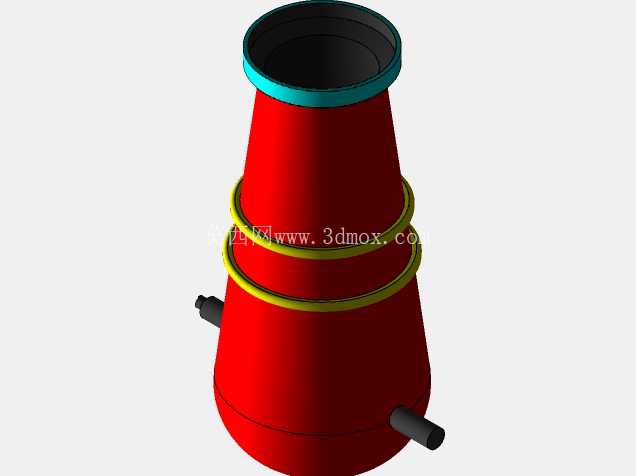

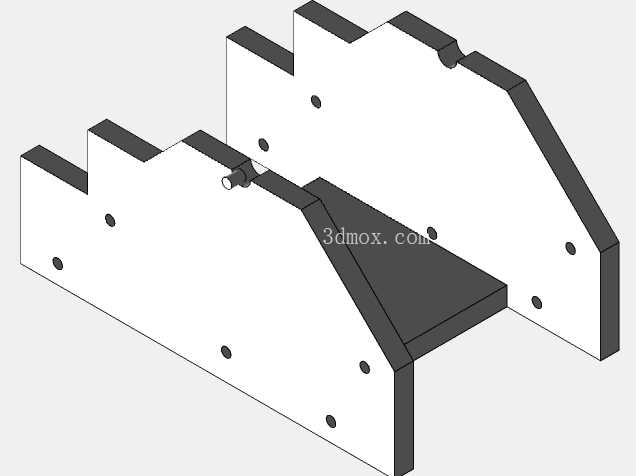

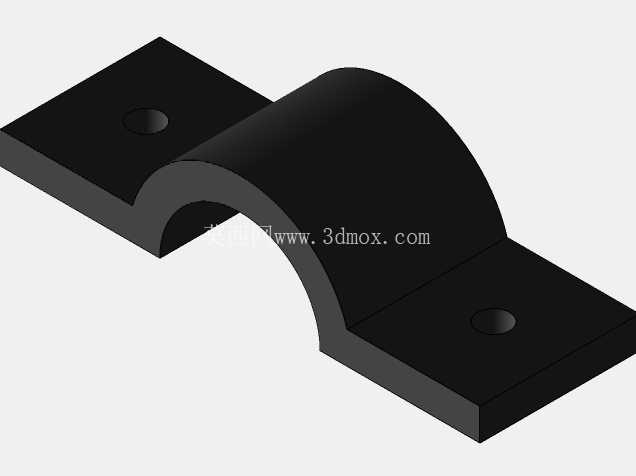

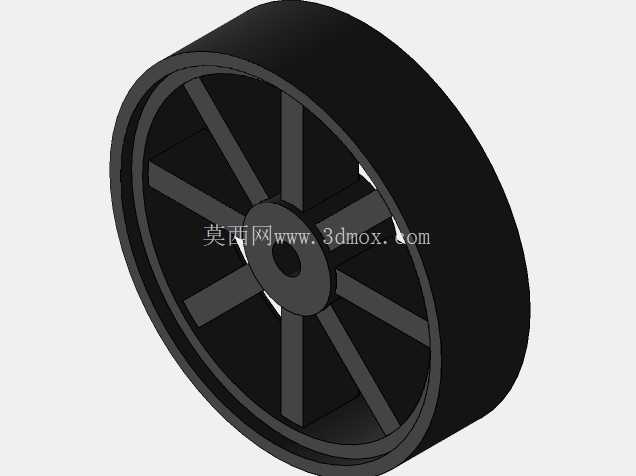

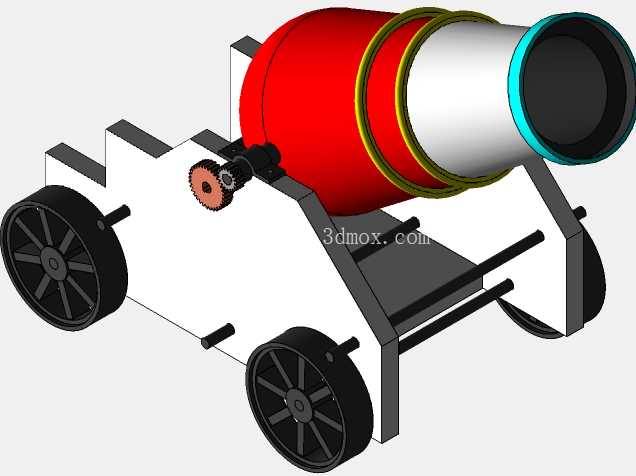

带侧接口锥筒形工业罐体结构设计

在中小型流体输送、介质暂存以及实验台流体回路搭建场景里，这类锥筒形带侧接口的筒体结构是非常常见的功能部件，很多刚接触结构设计的工程师容易把这类部件当成简单的钣金卷制件，实际在做三维建模和结构校核的时候，要考虑的边界条件远不止外形轮廓这么简单。先从实际用途说起，这类锥筒结构既可以作为小型气固分离装置的预分离筒体，也可以作为管路系统里的缓冲扩容段，上窄下宽的锥度设计不是随意设定的，当流体从上部入口进入筒体后，流通截面顺着锥度逐步扩大，流速会自然降低，夹带的固体颗粒或者液滴就能在重力作用下顺着筒壁沉降到下部区域，两个侧置的接口一个可以作为排污出口，另一个可以作为压力检测或者介质回流的接口，实际安装的时候上部的扩口边是用来对接上游管路法兰的，翻边结构直接替代了独立焊接法兰的工序，能减少一道环缝焊接的工作量，也降低了焊缝处泄漏的风险。

从设计思路上拆解这个结构，首先要确定的是锥度取值，不能为了追求沉降效果把锥度做的太大，锥度过大的话下部筒体直径会超出安装空间限制，而且筒壁的承压能力会随着直径增大快速下降，需要额外增加壁厚来满足强度要求，反而提升了材料成本；锥度太小的话，流体扩容减速的效果达不到设计要求，起不到分离或者缓冲的作用。建模的时候首先要确定上下口的直径基准，上部的青蓝色翻边是和上游管路配合的定位面，翻边的厚度要和对接法兰的密封槽尺寸匹配，保证密封垫片安装后有足够的压缩量。筒身外侧的两道环形凸起不是装饰结构，是相当于外置的加强筋，因为薄壁锥筒在承受内压或者外部负压的时候，很容易出现失稳变形，两道环形筋把整个锥筒分成了三段独立的承压段，每一段的长径比都控制在合理范围内，不用额外增加筒壁厚度就能大幅提升筒体的抗失稳能力，这比单纯加厚筒壁的方案要节省至少30%的材料用量，而且环形筋在加工的时候可以直接和筒身一体卷制或者旋压成型，不需要额外焊接附加工艺步骤。

再说到安装边界的尺寸控制，两个侧接口的位置不能随意布置，首先要避开环形加强筋的位置，不然接口和加强筋相交的地方会出现应力集中，长期受流体冲刷或者压力波动的时候很容易出现开裂。下部的侧接口要距离筒体底部有一定的高度，避免沉降下来的杂质直接堵塞接口，上部的侧接口要距离上端口翻边有足够的距离，保证接口焊接或者螺纹连接的时候有足够的操作空间，不会和上部的法兰安装螺栓产生干涉。筒体底部的圆弧过渡是很容易被忽略的细节，很多新手建模的时候直接把锥面和底部平面做直角相交，实际加工的时候不管是旋压还是焊接，直角位置都会存在明显的应力集中，而且介质排放的时候直角位置会有残留死角，做小半径的圆弧过渡既能缓解应力集中，也能让筒内的介质完全排空，没有残留积液。

实际做结构校核的时候，还要考虑筒壁的厚度匹配，因为上部直径小，承压能力本身更强，下部直径大，相同壁厚下承压能力更弱，如果是用等壁厚的板材加工，就要核算下部最粗位置的承压能力是否满足工况要求，如果工况压力较高，也可以采用分段变壁厚的设计，上部用薄一点的板材，下部用厚一点的板材，对接位置做坡口焊接，不过这种方案加工复杂度更高，一般低压工况下还是优先用等壁厚加环形加强筋的方案，加工成本更低，质量也更容易控制。另外侧接口和筒身连接的位置，要做内侧的倒角过渡，减少流体在接口位置的湍流阻力，也避免接口位置的锐角在长期流体冲刷下出现磨损减薄。这类结构在做三维建模的时候，优先用旋转凸台做基础筒体，再用拉伸切除做接口的开孔，最后用扫描或者凸台拉伸做环形加强筋，建模过程中要注意所有相交位置都要做圆角处理，避免后续导入有限元分析软件的时候出现网格划分失败的问题，同时也要给加工环节留好工艺余量，比如翻边位置的尺寸要考虑板材成型后的回弹量，保证最终安装的时候和对接法兰的配合间隙在允许范围内。
