双铰接连接摇臂支撑结构件

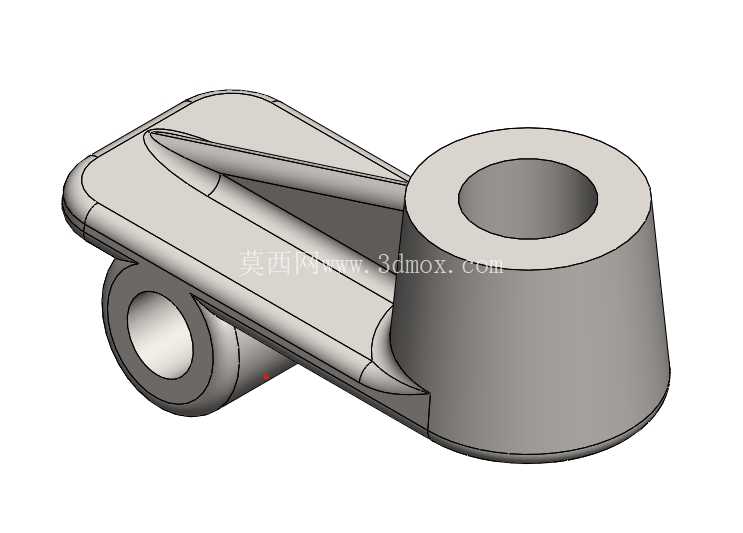

　　这类双铰接连接结构件，常出现在需要小范围角度补偿、往复摆动传动的机械工位中，比如轻工输送线的张紧调节端、小型农用机具的连杆传动组、户外折叠设备的铰接支撑位，核心作用是在两个固定铰接点之间传递摆动力矩，同时抵消安装面带来的小范围同轴度误差，避免刚性连接造成的轴件憋卡、应力集中断裂问题。从结构上看，构件一端为带通孔的圆柱铰接端，孔壁做了等厚设计，适配标准圆柱销与配套轴套配合，装配后销与孔的间隙控制在0.02-0.05mm区间，既保证摆动顺畅，又不会因间隙过大产生传动冲击；另一端为锥台状的大直径铰接座，内孔直径大于小端铰接孔，用于和设备主体的固定转轴配合，承担整个构件的主要支撑载荷，锥台外壁做了3度左右的拔模斜度，既满足铸造或注塑成型的脱模要求，也能在不额外增加壁厚的前提下提升座体的抗扭截面系数，减少大载荷下的座体变形。连接两个铰接端的臂身采用了带加强筋的板式结构，臂身主体为等厚平板，在臂身上表面沿两个铰接孔中心连线方向设置了一体化的凸起加强筋，筋的高度从大铰接座端向小铰接端逐渐收窄，这种变高度筋的设计并非随意设置：大端是载荷输入的主要位置，更高的筋条可以提升臂身根部的抗弯能力，避免长期往复摆动造成臂身根部疲劳断裂，而小端逐渐收窄的筋条可以减少臂身末端的重量，降低摆动过程中的转动惯量，让传动动作更灵敏。

　　从安装边界来看，小铰接端的圆柱外径比内孔直径大出1.5倍左右，装配时需要预留至少等于圆柱外径的径向安装空间，避免相邻部件和铰接端产生运动干涉；大端锥台的底部为平面，安装时该平面和设备安装基座的间隙需要控制在1mm以上，防止摆动过程中锥台底部和基座发生摩擦磨损。两个铰接孔的中心距是整个构件的核心安装尺寸，加工时需要严格控制两孔的平行度公差，平行度误差超过0.1mm时，装配后会出现销件卡滞、摆动阻力骤增的问题，长期运行还会造成轴套的偏磨，缩短构件的整体使用寿命。

　　设计这类构件时，首先要根据实际传动载荷计算臂身的截面厚度，载荷较小时可以适当减小臂身厚度降低整体重量，载荷较大时除了加厚臂身，还可以在臂身的下表面对应上加强筋的位置增设辅助筋条，进一步提升整体抗弯性能；铰接孔的内壁需要根据使用场景选择是否加装衬套，无衬套的结构适合低速、低载荷的轻量设备，加装铜衬套或者自润滑衬套的结构则适合高频摆动、载荷较大的工况，能大幅降低孔壁的磨损速度，延长维护周期。

　　臂身的边缘全部做了R2-R3的圆角过渡，避免尖锐边角造成的应力集中，同时也能减少装配过程中对操作人员的划伤风险；大端锥台和臂身的衔接位置做了大圆角过渡，避免直角衔接带来的应力集中问题，这个位置是整个构件应力最高的区域，圆角半径过小很容易在交变载荷下产生疲劳裂纹，最终导致构件断裂失效。实际选型应用时，除了核对两孔中心距、孔径尺寸是否匹配安装位，还要确认构件的整体摆动角度范围，确保臂身在最大摆动角度下不会和周边的管线、其他结构件发生碰撞，部分需要在臂身上安装附属配件的场景，还可以在臂身的平板位置预留螺纹安装孔，但要注意钻孔位置不能破坏加强筋的整体结构，避免降低臂身的结构强度。
