三孔铰接式传动连杆结构设计

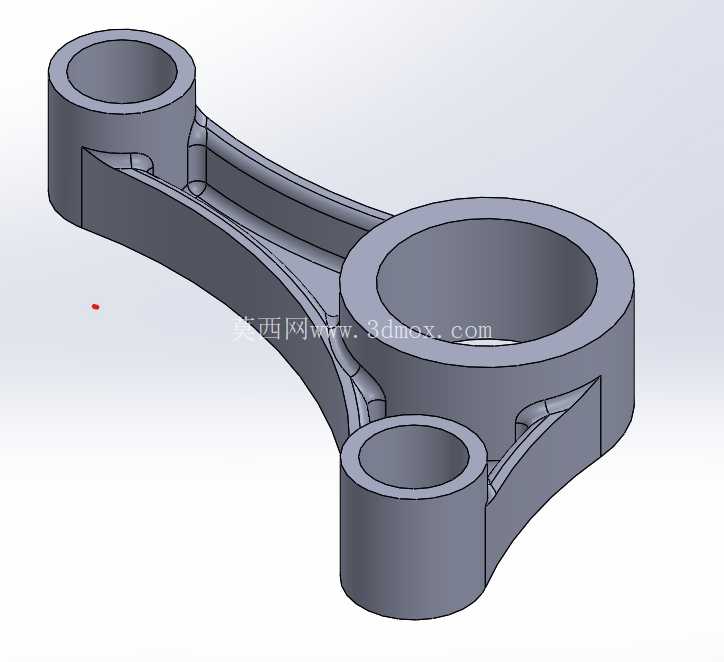

这类三孔铰接连杆在往复式动力传递场景中应用十分广泛，常见于小型内燃机的配气机构联动组、轻型动力设备的曲柄摇杆传动单元、以及部分专用工装的夹臂联动结构中，核心作用是在多铰接点之间传递既定轨迹的往复作用力，同时抵消传动过程中产生的侧向分力，保证动力传递路径的稳定性。从结构功能来看，三个铰接孔分别对应不同的连接端：尺寸最大的主孔通常用于对接动力输入侧的曲柄销，工作过程中随曲柄做圆周回转运动，因此孔内壁需要满足较高的圆柱度要求，避免回转过程中出现卡滞或偏磨；两个尺寸偏小的铰接孔分别对接执行端与支撑端，其中一个孔连接做往复直线或摆动运动的执行构件，另一个孔连接机架侧的固定铰接座，三个孔的中心距公差直接决定了整个传动机构的运动轨迹精度，若中心距偏差超出允许范围，会导致整个传动组出现运动干涉、受力不均的问题，严重时甚至会造成构件断裂失效。

设计这类连杆时，首先要根据传递的额定载荷计算杆身的最小截面厚度，杆身采用工字形截面构型，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自身重量，减少高速往复运动过程中产生的惯性力，这一点对于高转速工况下的传动连杆尤为重要——过大的自重会带来额外的惯性冲击，加速铰接位置的衬套磨损，同时提升整个传动系统的振动水平。三个铰接孔的端部都设计了加厚的凸台结构，一方面是为了提升孔位的局部刚度，避免铰接销压紧后出现孔口变形，另一方面也为润滑脂的存储预留了微小的环形空间，配合孔壁的油槽可以实现铰接位置的持续润滑，降低长期运行的磨损速率。杆身与孔位凸台的过渡位置全部采用大圆角平滑过渡，避免直角位置出现应力集中，在交变载荷长期作用下产生疲劳裂纹，这也是传动类连杆设计中需要重点关注的细节，很多早期失效的连杆构件，问题都出在过渡圆角的处理上，过小的圆角会让局部应力峰值提升数倍，大幅缩短构件的使用寿命。

从安装边界来看，最大主孔的内径尺寸需要匹配对应规格的曲柄销直径，装配时需要保证孔与销的配合间隙在合理区间，间隙过大会产生冲击异响，间隙过小则会出现润滑不良、转动卡滞的问题；两个副孔的内径分别匹配执行端销柱与机架侧固定销的尺寸，安装时三个铰接孔的轴线需要保持严格平行，否则会在传动过程中产生附加的侧向弯矩，导致杆身出现非正常变形。整个连杆的外轮廓尺寸需要匹配安装腔的内部空间，尤其是杆身摆动过程中扫过的区域，不能与周边的壳体、其他传动构件发生干涉，设计阶段需要通过运动仿真完整模拟整个行程的位置变化，预留足够的安全间隙。杆身的厚度方向尺寸也需要适配两侧的限位结构，保证连杆工作过程中不会出现轴向窜动，同时避免与侧面的挡板、密封件产生摩擦。

在实际选型应用中，这类连杆的材质通常选用高强度锻造铝合金或者调质合金钢，根据载荷等级不同做对应的表面强化处理，孔位内壁会根据耐磨需求镶嵌铜衬套或者做表面淬火处理，提升铰接位置的耐磨性能。不同于单孔或双孔连杆，三孔构型可以在一个构件上实现两个不同轨迹的运动输出，简化整个传动机构的零件数量，减少装配累积误差，在空间受限的小型动力设备中这种结构优势尤为明显，可以在有限的安装空间内完成复杂的运动传递需求。设计过程中还需要考虑构件的动平衡特性，尤其是高速运转场景下，要对连杆的质量分布做优化，让重心尽可能靠近主孔的回转中心，降低回转过程中产生的不平衡离心力，减少整个设备的振动与噪声。
