ModelMania竞赛用异形连接支座结构设计

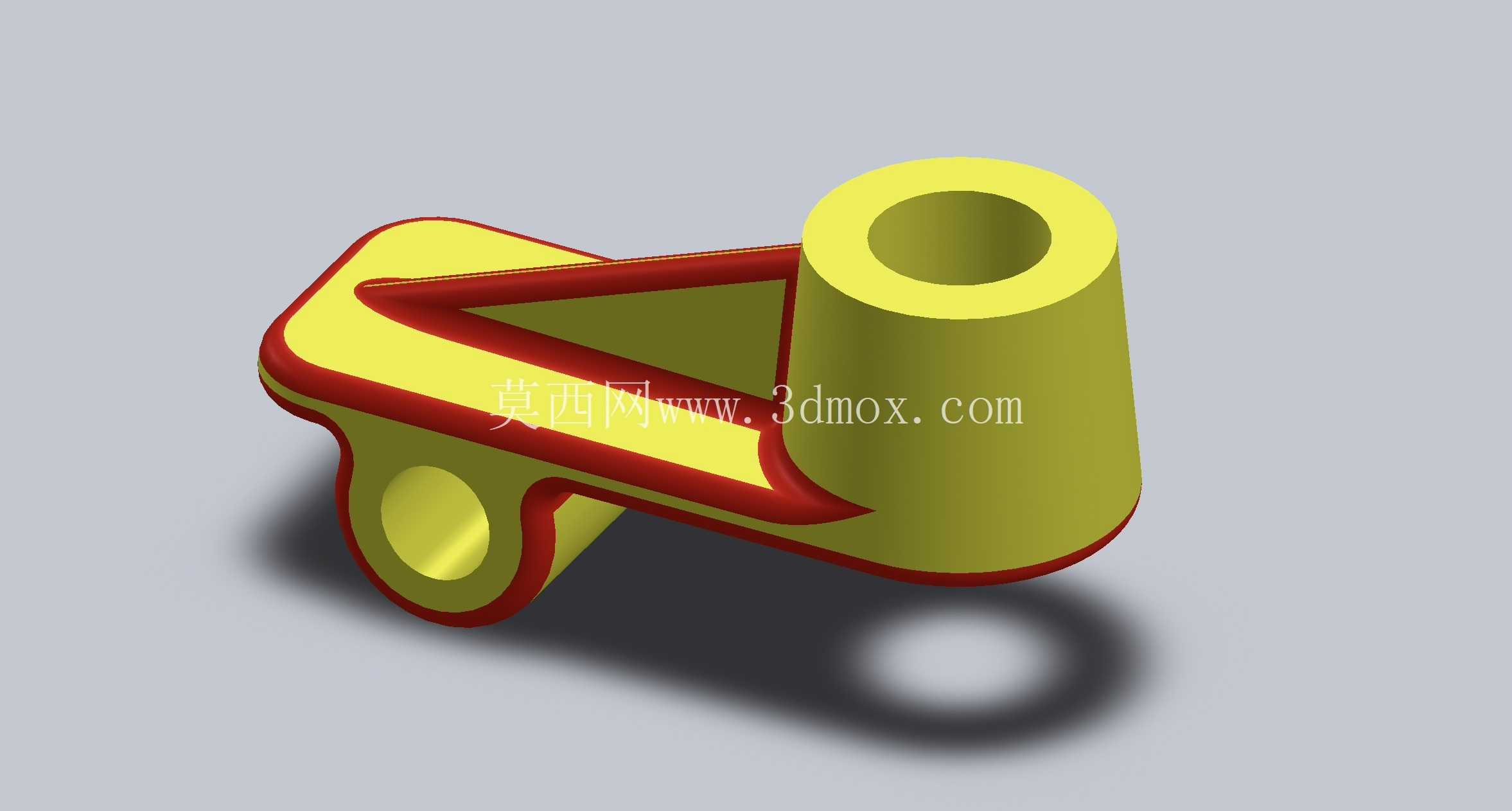

　　该异形连接支座属于典型的多接口复合连接件，在小型自动化输送线的侧边导向定位单元、桌面级工装夹具的快换转接模块、教学实训类机械拆装平台的功能演示组件中均有适配空间，核心作用是实现垂直方向柱状构件与水平方向滑移构件的刚性衔接，同时兼顾轻量化与结构强度的平衡。从结构构型来看，主体采用带圆角的长条形水平基板作为承载基底，基板边缘做了等宽的包边强化结构，既可以避免锐边带来的装配划伤风险，也能提升基板边缘的抗形变能力，基板一端集成了同轴的水平通孔套结构，用于穿装铰接销轴或者导向光轴，可实现与相邻构件的转动连接或者直线滑移配合，通孔套与水平基板的衔接处做了渐变式的圆弧过渡，避免直角衔接带来的应力集中问题，在承受交变载荷时能有效降低衔接处的断裂风险。

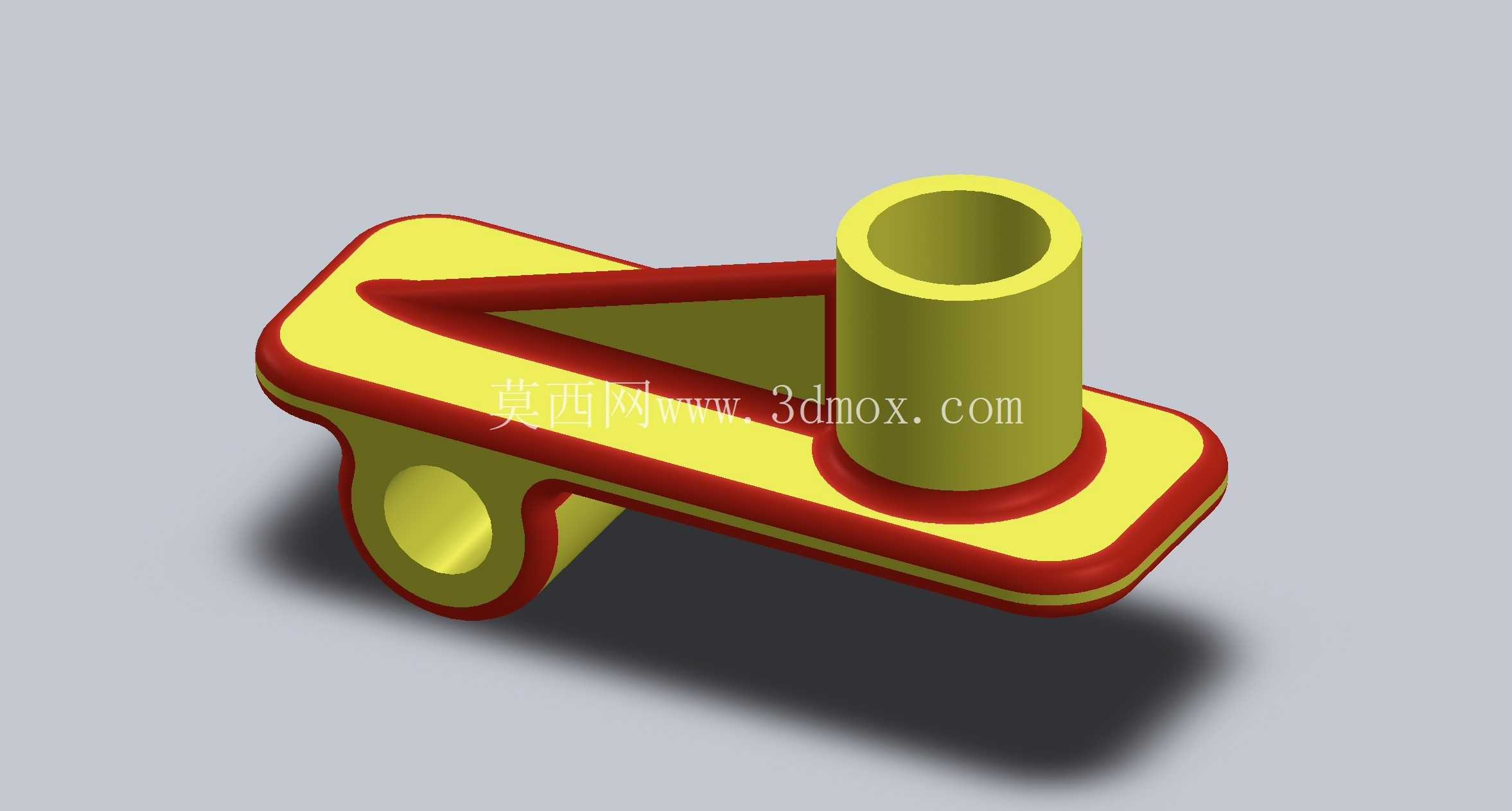

　　基板中部垂直向上设置了等直径的圆柱筒结构，圆柱筒与基板的衔接处做了环形的加厚凸台，凸台边缘同样采用圆弧过渡，用于分散垂直方向载荷带来的应力，圆柱筒的内孔为光孔设计，可用于插接垂直布置的导杆、定位销或者流体管路，内孔的尺寸公差按照间隙配合的等级设计，既保证插接件的装配顺畅度，也能控制配合间隙避免插接后出现过大的晃动。整个构件的水平基板与垂直圆柱筒之间设置了三角形的加强筋结构，筋板的厚度与基板包边厚度保持一致，筋板边缘同样做了圆弧过渡，在不额外增加过多重量的前提下，大幅提升垂直圆柱筒与水平基板之间的连接刚性，避免承受侧向载荷时圆柱筒出现歪斜变形。

　　从安装边界来看，水平基板的底面为全平面设计，可直接贴合安装基准面，不需要额外加工避让槽，水平通孔套的轴线与垂直圆柱筒的轴线在空间上呈垂直交错状态，两个轴线的中心距经过精确计算，保证装配后相邻构件不会出现运动干涉，整个构件的最大外轮廓尺寸控制在小型工装适配的范围内，不需要占用过大的安装空间，水平通孔的内径与垂直圆柱筒的内径按照常用的标准光轴、导杆尺寸设计，可直接适配市面常见的标准五金配件，不需要单独定制配套连接件。设计过程中优先采用对称式的构型思路，在保证功能实现的前提下尽可能简化曲面结构，所有的过渡圆角半径保持统一，既降低建模过程中的特征复杂度，也能减少后续加工或者3D打印时的工艺难度，针对不同的受力区域做了差异化的壁厚设计，在应力集中的衔接区域适当增加壁厚，在受力较小的基板中部区域通过筋板结构替代实心结构，在保证整体结构强度满足使用要求的前提下，尽可能降低构件的整体重量，减少材料消耗。

　　从实际使用场景的适配性来看，该构件既可以作为独立的转接件用于非标设备的快速搭建，也可以作为模块化工装的组成部分实现功能拓展，水平通孔套可根据使用需求加装衬套，提升铰接或者滑移配合的耐磨性能，垂直圆柱筒的内孔可根据使用需求加工内螺纹或者加装卡簧槽，实现与插接件的轴向固定，整个结构没有复杂的倒扣或者封闭内腔，不管是采用机加工、注塑还是3D打印的工艺都能顺利成型，不需要设计复杂的工装夹具就能完成生产制造。在结构验证阶段，针对构件的受力状态做了模拟分析，当水平通孔套承受径向载荷、垂直圆柱筒承受轴向载荷时，最大应力出现在筋板与基板的衔接处，应力值远低于常用工程塑料或者铝合金材料的许用应力，能够满足常规工况下的使用要求，不会出现塑性变形或者断裂问题。
