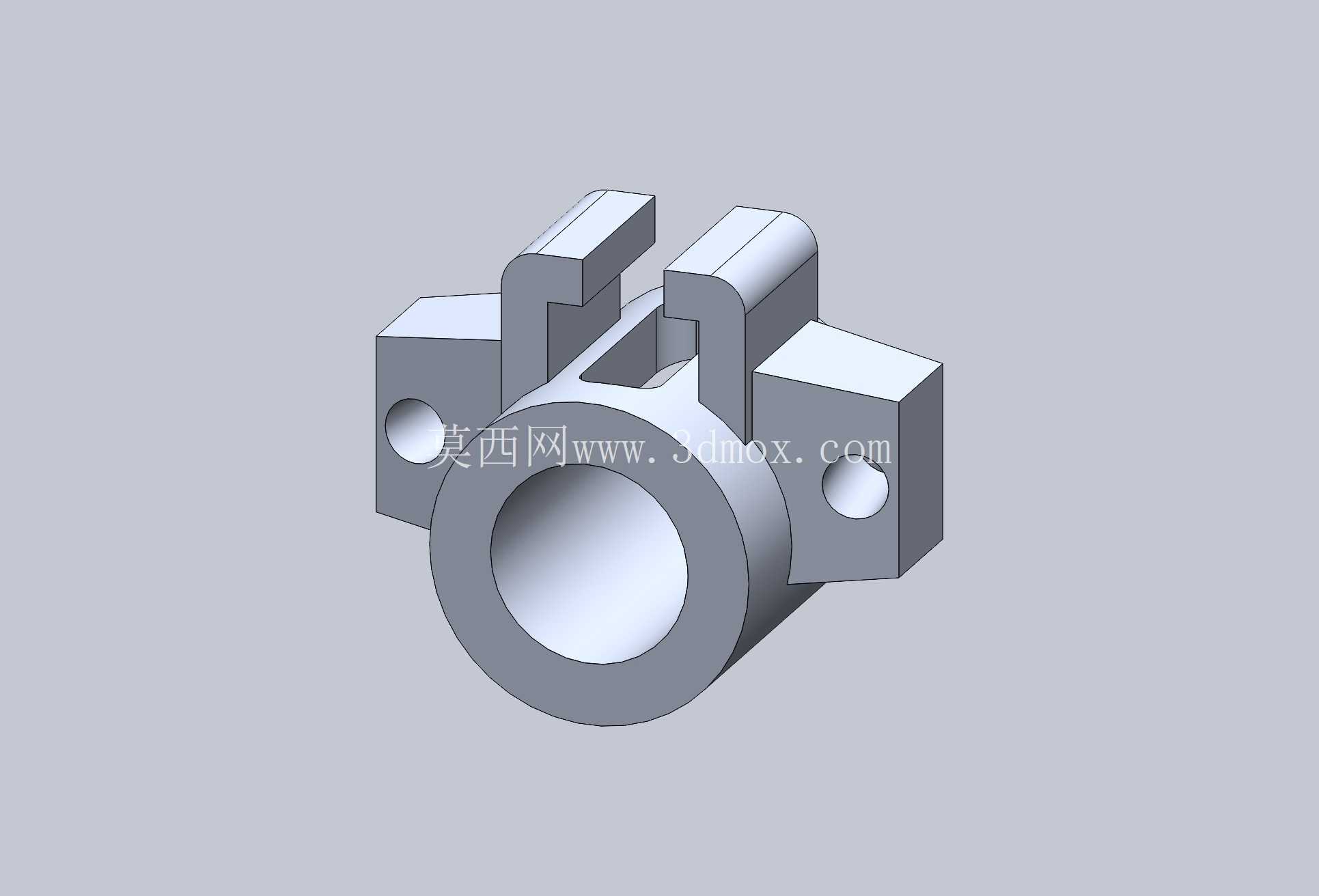

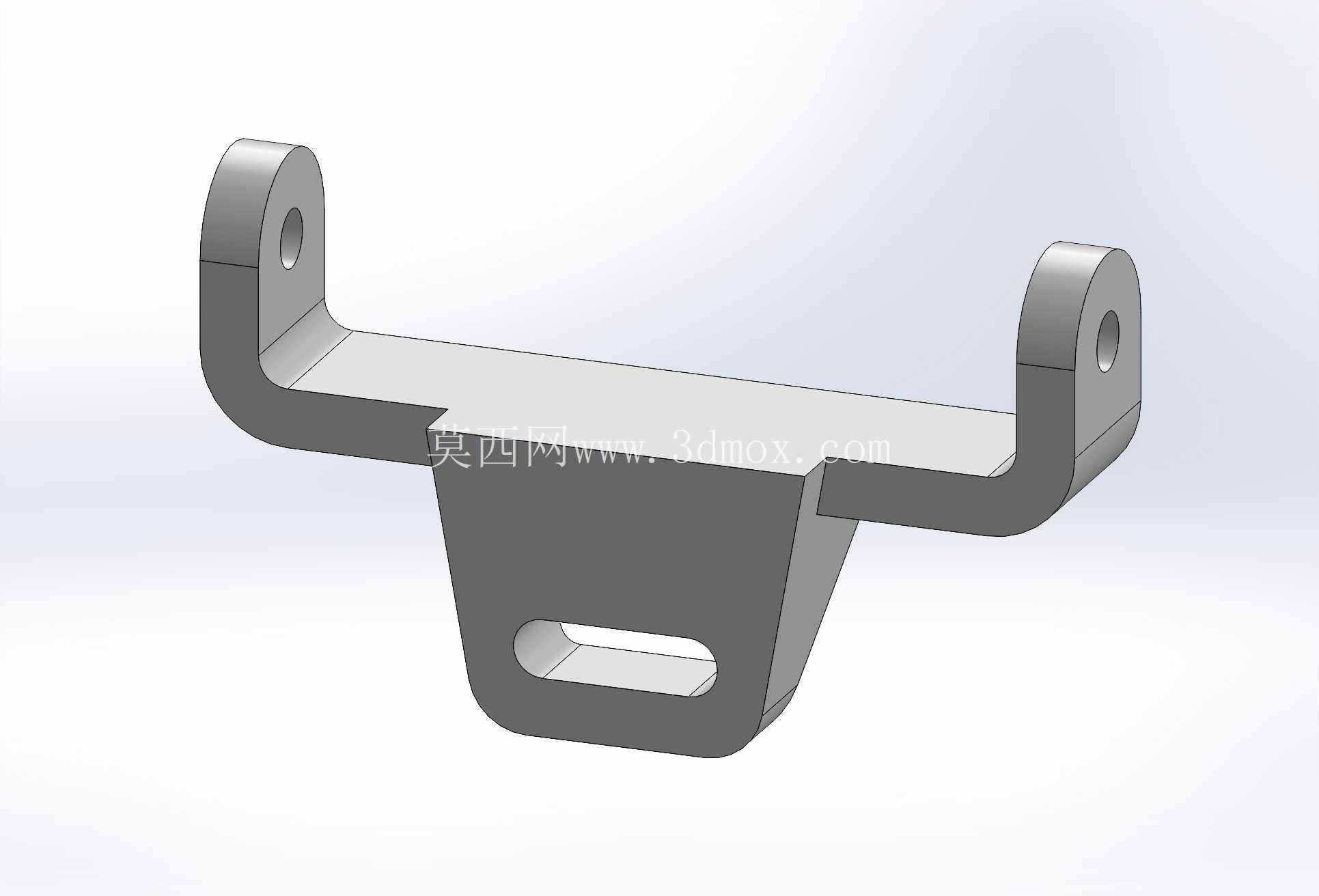

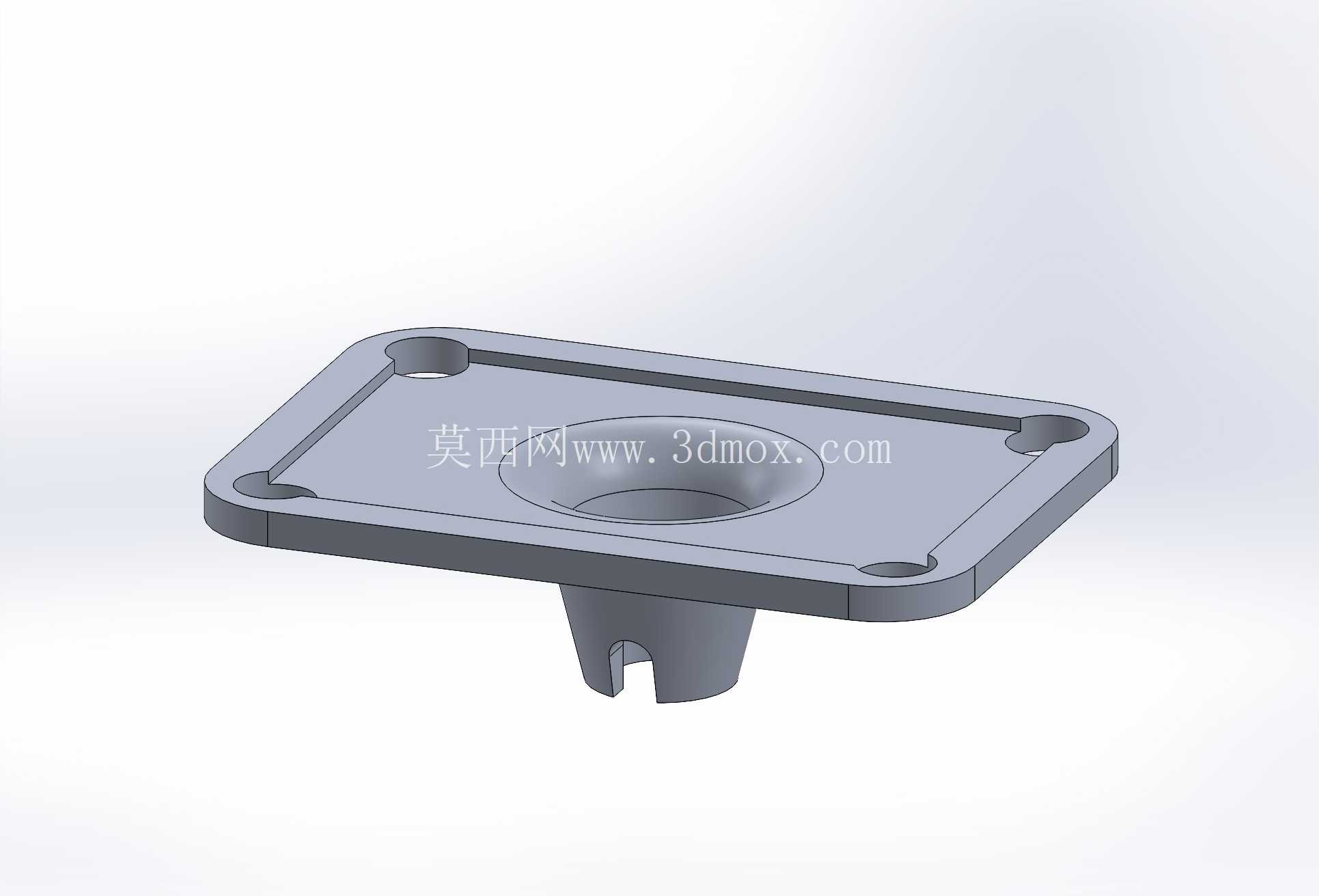

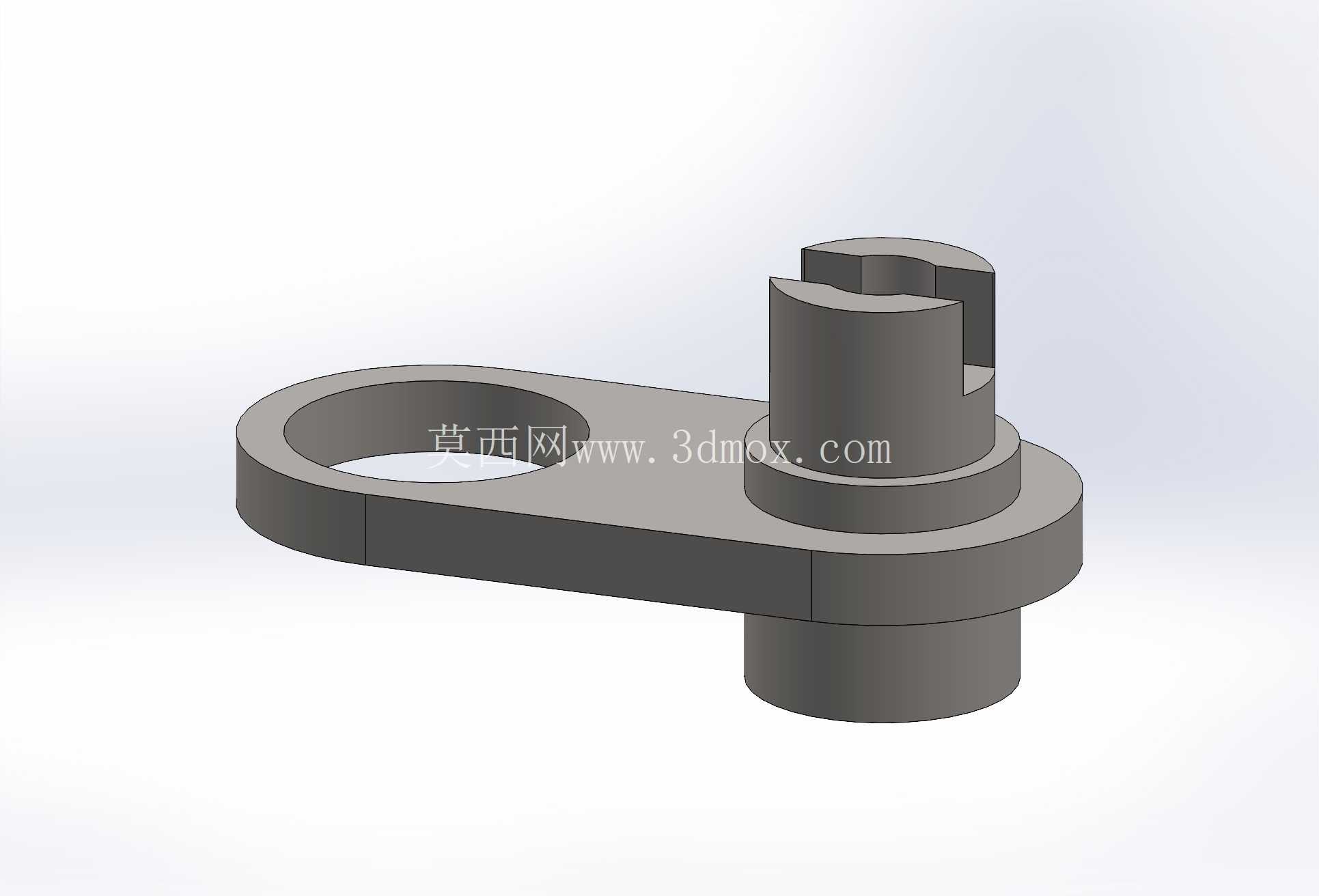

通讯设备用带卡扣圆柱连接固定座结构

　　在通讯终端设备的内部装配体系中，这类带双侧卡扣的圆柱型连接固定座，是承担小型功能模块定位、管线导向与部件间载荷传递的核心结构件，常见于手持通讯设备、便携通讯终端的内部框架连接点位，用来衔接外壳支撑结构与内置功能模组，避免设备在跌落、振动工况下出现模组移位、管线拉扯断裂的问题。从结构设计逻辑来看，主体采用同轴圆柱通孔作为核心承载区，通孔内壁做了0.2mm的倒角处理，既可以降低穿装轴件、导向管线时的装配阻力，也能消除锐边对线缆绝缘层、轴件表面镀层的划伤风险，通孔的内径公差按照IT7级精度控制，能够适配通讯设备内常用的标准直径导向轴、穿线护套，配合间隙控制在0.03-0.05mm区间，既保证装配时的顺畅度，也能避免间隙过大带来的径向晃动问题。

　　主体圆柱两侧延伸出的对称安装支耳，每个支耳上都预制了光孔安装位，光孔位置度公差控制在0.02mm以内，装配时可以通过自攻螺丝或者微型螺栓将固定座锁紧在设备内部的塑胶或者金属框架上，支耳与圆柱主体的衔接位置做了R1.5的圆角过渡，能够分散锁紧螺丝带来的局部应力，避免长期使用后衔接位置出现应力开裂。支耳上方延伸出的对称弹性卡扣结构，是整个零件的核心功能设计，卡扣的悬臂厚度经过反复校核，在常用的PC+ABS或者锌合金材质下，卡扣的弹性变形量控制在0.8mm以内，既可以实现上方搭载的小型功能模块的快速卡装，不需要额外螺丝固定就能满足日常使用的连接强度，也能保证卡扣在多次拆装后不会出现塑性变形、断裂失效的问题，卡扣的卡合面做了15度的导入斜角，装配时模块顺着斜角下压就能自动滑入卡合位，拆卸时只需要用小型撬棍轻微拨开卡扣悬臂就能取下模块，大幅提升产线装配和后期售后维修的效率。从安装边界来看，整个零件的轴向总长度控制在12mm，径向最大宽度为18mm，圆柱主体的外径为8mm，安装支耳的底面到圆柱中心的高度为4mm，卡扣顶端到安装底面的总高度为10mm，整体尺寸非常紧凑，不会占用通讯设备内部宝贵的堆叠空间，安装时两个支耳的光孔中心距为14mm，适配通讯设备内部框架上通用的微型螺丝孔位间距，不需要额外修改框架模具就能直接替换原有固定结构。

　　在实际工况适配性上，这个结构的受力分布经过了优化，当设备发生1.2米高度的自由跌落时，卡扣位置承受的瞬时冲击力可以通过支耳传递到整个安装框架上，不会出现卡扣断裂、模块飞出的问题，圆柱通孔的轴线与安装底面的平行度公差控制在0.01mm以内，穿装在通孔内的导向轴或者管线不会出现偏斜，保证模块滑动、线缆伸缩时的顺畅度，不会出现卡滞、磨损线缆的问题。这类固定座在设计时还考虑了模具成型的工艺性，所有的结构拔模斜度统一设置为1.5度，没有倒扣、薄钢等不利于注塑或者压铸成型的结构，零件壁厚均匀控制在1.5mm，不会出现注塑时的缩痕、气泡等成型缺陷，量产时的良率可以稳定控制在98%以上，非常适合通讯设备这类百万级量产规模的产品使用。

　　在实际选型应用中，这类固定座可以根据搭载模块的重量调整卡扣的悬臂厚度，如果搭载的模块重量超过15g，可以适当增加0.2mm的悬臂厚度来提升卡合强度，如果需要频繁拆装模块，可以适当减小0.1mm的悬臂厚度来降低拆装力度，整个结构的参数化程度很高，只需要调整几个核心尺寸就能适配不同型号通讯设备的内部安装需求，不需要重新进行整体结构的设计迭代，能够大幅缩短产品的研发周期。
