通讯设备用针状引脚导向通道结构件

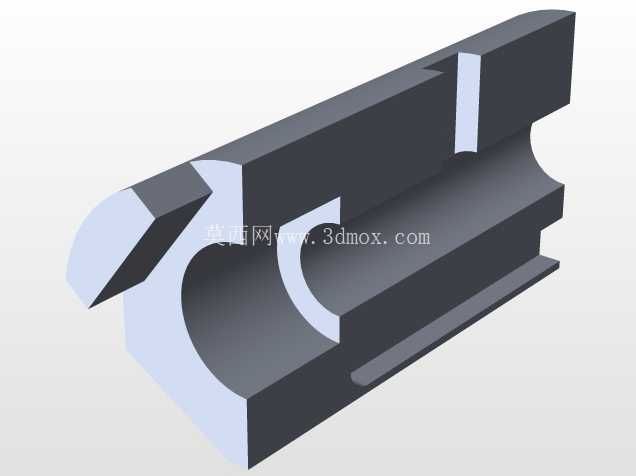

　　从结构本身来看，这个通道采用了半开放的C型型腔设计，不同于全封闭的导向孔，半开放结构在装配时不需要严格对准孔位，允许引脚从侧向滑入导向区域，对于自动化产线的机械臂插拔作业非常友好，能大幅降低对位的视觉识别精度要求，提升产线装配效率。通道的入口处做了大角度的倒角过渡，倒角面的粗糙度要求控制在Ra1.6以下，避免引脚滑入时被毛刺刮伤镀层，毕竟通讯引脚的表面镀层直接影响接触电阻，一旦镀层刮落，长期使用后很容易出现氧化接触不良的问题。通道的内侧壁做了两段式的导向结构，靠近入口的段型腔宽度比引脚直径大0.8mm，主要完成粗导向，把引脚的偏斜角度纠正到5度以内，靠近对接端的段型腔宽度只比引脚直径大0.2mm，完成精定位，保证引脚能精准对准对接座的插孔。整个结构的安装基准设在底部的平直安装面上，安装面的平面度公差要求0.05mm，通过两侧的定位凸台完成在设备壳体上的位置固定，安装时不需要额外调整位置，只要把凸台卡入预设的安装槽就能完成定位，适合批量装配。在通讯终端设备的内部连接结构中，引脚对接的精度直接决定了信号传输的稳定性，这类针状通道结构正是为解决多引脚密集对接场景下的对位偏差问题设计的。日常做通讯类设备结构设计时，经常会遇到板卡对接、模块插拔的场景，引脚直径往往只有零点几毫米，一旦插拔过程中出现偏斜，很容易出现引脚弯折、接触不良的问题，轻则导致信号中断，重则直接烧毁板卡元件，这类导向通道的作用就是在引脚进入对接位之前，先通过结构型面完成粗定位，把引脚的偏移量约束在对接允许的公差范围内。

　　结构的壁厚设计做了差异化处理，导向受力的侧壁位置壁厚加厚到2.5mm，保证长期插拔受力不会出现形变，非受力的外侧位置壁厚减薄到1.2mm，在保证结构强度的前提下尽可能减少占用的设备内部空间，毕竟现在的通讯终端都在往小型化方向发展，内部每一寸空间都需要精打细算。在实际选型应用时，需要注意这个通道的适配引脚直径范围在0.5mm到1.2mm之间，如果是更细的引脚，需要调整精定位段的型腔间隙，避免间隙过大起不到定位作用，间隙过小出现卡滞问题。另外这个结构的材质选型建议采用POM或者ABS加纤材质，本身有一定的自润滑性，插拔时的摩擦力小，同时绝缘性能满足通讯设备的安规要求，不会出现引脚之间短路的问题。

　　做三维建模的时候，要特别注意倒角面和内侧导向面的相切过渡，不能出现台阶面，否则引脚滑入时会出现卡顿，甚至把引脚顶弯；安装凸台的位置公差要和对接端的插孔位置做公差链校核，保证整个导向通道的中心和插孔中心的同轴度误差控制在0.1mm以内，否则即使导向到位，引脚也无法顺利插入插孔。这类结构除了用在通讯设备的板卡对接场景，也可以用在各类需要精密插拔对接的电子设备中，比如模块化的工业控制器、测试治具的对接工位，只要是涉及小直径针状元件的插拔导向，都可以参考这个结构的设计思路，根据实际的引脚尺寸、插拔行程调整型腔的长度和间隙参数。

　　很多新手设计师在做这类导向结构时，容易直接做一个等直径的直孔导向，要么入口倒角太小不好对位，要么全程间隙太小插拔阻力大，要么间隙太大定位精度不够，两段式导向的设计刚好平衡了对位便利性和定位精度的矛盾，半开放的结构也比封闭孔更方便排查卡滞问题，后期维护时不需要完全拆解结构就能看到引脚的对接状态，对于设备的后期运维也很友好。另外结构外侧的加强筋设计也值得参考，在不增加整体壁厚的前提下，在侧壁和安装面的连接位置设置了三角形加强筋，能大幅提升侧壁的抗形变能力，即使出现暴力插拔的情况，侧壁也不容易出现开裂或者形变，延长结构的使用寿命。
