锥筒式六角尾端连接接头结构设计

做结构设计这十几年，经手的接头类零件没有一百也有八十，很多刚入行的工程师总觉得这类小零件没什么技术含量，随便画个筒子加个安装位就能用，真到现场调试的时候才知道，越是这种小尺寸的连接构件，越容易因为结构细节考虑不周出问题。这次做的这个锥筒式六角尾端接头，最早是给手持通讯检测设备配套的信号传输连接件，当时现场反馈之前用的圆柱形接头，在设备频繁插拔、户外携带磕碰的工况下，要么是尾端跟设备壳体卡接不牢容易松脱，要么是前端插接部位跟线材配合处应力集中，用个两三个月就出现线材外皮断裂、信号接触不良的问题。

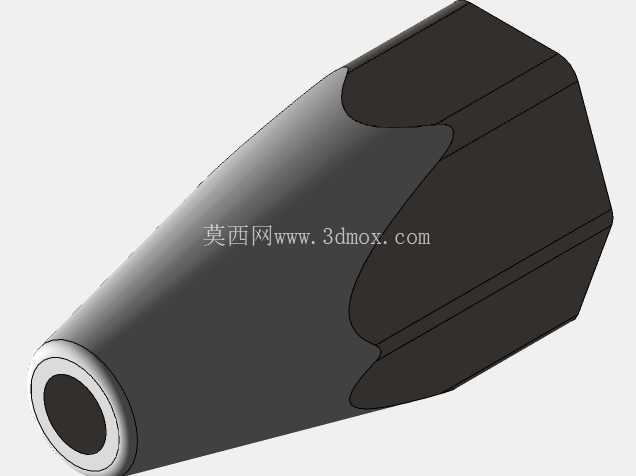

最初改结构的时候，最先调整的是主体的锥度比例，没有用市面上常见的1:10大锥度，而是选了更平缓的1:20锥面，前端插接端做了双层环形台阶，内层是跟线芯接触的通孔，直径控制在4.2mm，刚好能过常规的通讯信号传输线芯，外层台阶是跟线材外皮过盈配合的部位，过盈量留了0.15mm，既不会因为过盈太大导致装配时线材外皮被挤变形，也不会因为间隙太大出现拉扯松脱的情况。锥面从前端往后逐渐过渡到六角尾端，整个锥段的长度是28mm，这个长度是反复跟装配车间核对过的，工人手持插拔的时候，手指刚好能搭在锥面中段，施力的时候不会打滑，比之前的直筒结构插拔力小了近30%，长时间作业也不会磨手。

尾端的六角结构不是随便画个六方就完事的，对边尺寸做的是18mm，对角尺寸控制在20.5mm以内，这个尺寸刚好适配现场常用的18号开口扳手，要是设备内部空间狭窄没法用手插拔的时候，用扳手轻轻卡住六角面就能施力，不会像之前的圆形尾端，扳手卡不住一拧就打滑，还容易刮花设备壳体表面。六角跟锥面的过渡位置做了R3的圆角，没有做直角衔接，之前有过教训，直角过渡的位置在做高低温循环测试的时候，应力集中点很容易出现细微裂纹，尤其是在北方冬季户外零下二十多度的工况下，塑料件的韧性下降，直角位置摔一下就直接裂了，加了圆角之后，应力能顺着锥面分散开，抗冲击性能提了不少。

安装边界这块当时卡了挺久，设备端的安装孔深度只有32mm，所以整个接头的总长度严格控制在35mm，尾端六角的厚度做了7mm，插进安装孔之后，六角端面刚好跟设备外表面齐平，不会凸出来一块容易被勾到，也不会凹进去太多导致插拔的时候找不到施力点。六角的每个侧面都做了0.2mm的细微防滑纹，不是那种很深的滚花，深滚花容易积灰，在户外多尘工况下用久了纹路里卡满灰尘，清理起来很麻烦，浅防滑纹既能增加手指拧动时候的摩擦力，平时用抹布一擦就能干净，适配通讯设备户外运维的使用场景。

内部通孔的同轴度公差标了0.02mm，这个精度要求不算高，但足够保证线芯穿过去之后不会跟孔壁刮擦，之前有批零件同轴度做到0.1mm，线芯穿过去的时候被孔壁刮破了屏蔽层，导致信号传输出现干扰，来回返工浪费了不少时间。前端插接端的端面做了0.5mm的倒角，装配线材的时候不用刻意对准，顺着倒角就能把线捅进去，能省不少装配时间。锥面的外表面做了细磨砂处理，不是光面的，光面的零件在手上有汗的时候容易滑，磨砂面的摩擦系数更稳定，而且哪怕表面有轻微的划痕也看不明显，不会像光面零件稍微刮一下就全是痕迹，影响外观。

当时做结构验证的时候，特意做了三组不同壁厚的样件测试，锥面最薄的地方壁厚2.5mm，六角尾端的壁厚是4mm，这个厚度搭配常用的ABS或者PC材质，1.2米高度自由落体摔到水泥地面上不会开裂，要是用尼龙加纤的材质，抗摔性能还能再提一档。尾端跟设备壳体配合的位置留了0.1mm的间隙，不会因为加工误差导致装不进去，也不会因为间隙太大出现晃动，插拔的时候能感觉到明显的阻尼感，插到位之后会有轻微的卡滞反馈，不用反复确认有没有插紧。

很多人做这类小零件的时候容易忽略拔模斜度，这个模型在建模的时候就把所有外观面的拔模斜度做了1度，内部通孔的拔模斜度做了0.5度，后续开模的时候不用再反复改图，脱模的时候不会出现粘模、拉伤的问题，能省不少模具修改的成本。六角的每个棱边都做了R0.3的倒角，没有锋利的边缘，工人装配的时候不会划手，之前有零件棱边没倒角，装配的时候把工人的手套都勾破了，还刮伤了手，这种细节虽然小，但真到量产的时候影响很大。

这个结构除了用在通讯检测设备上，稍微调整一下内孔尺寸，也能用在小型手持数码设备的线材连接部位，或者是小型气动管路的快插接头上，锥面加六角尾端的结构通用性很强，只要根据实际使用的线材或者管路直径改一下内孔和整体尺寸比例，不用重新做整体结构的验证，能省不少前期开发的时间。建模的时候所有特征都是参数化的，改尺寸的时候只要调整锥度、六方对边距、内孔直径这几个核心参数，整个模型就能自动更新，不用重新画草图，后续衍生不同规格的接头的时候效率很高。
