立式果蔬自动削皮处理工作站结构

　　该结构面向中小型果蔬加工工位的连续去皮作业，可布置在净菜预处理线、中央厨房切配前段、农产品初加工车间以及餐饮集中加工区。设备承担土豆、胡萝卜、苹果、梨等近似回转类物料的表皮削除任务，通过夹持、旋转、进给和削皮执行机构配合，减少人工手持刀具重复操作，使去皮过程的进给深度和切削轨迹更稳定。

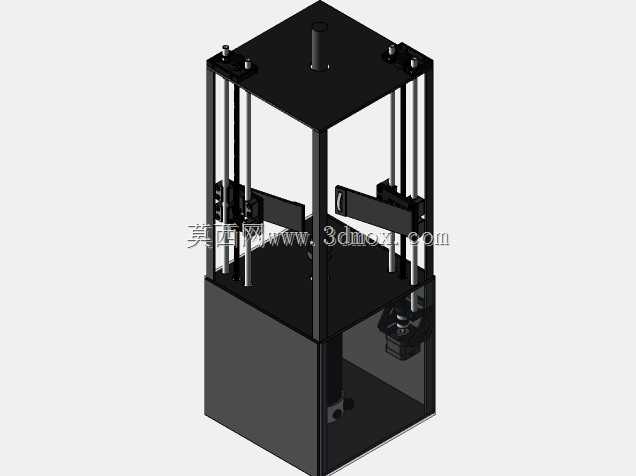

　　整体采用立式框架布局，底部设置箱体式基座，用于容纳驱动元件、传动件和控制相关部件，上部由四根立柱形成开放维护空间。框架顶部布置定位与压料相关接口，中间区域安装可沿竖直方向运动的滑台及削皮执行组件，侧面留出物料取放和观察位置。该布置方式占地较小，高度方向充分利用空间，适合在车间流水线旁作为单机工位嵌入，也可配合输送设备完成上下料衔接。

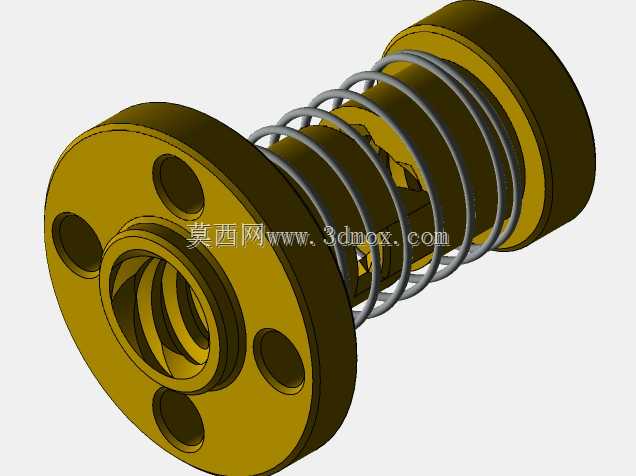

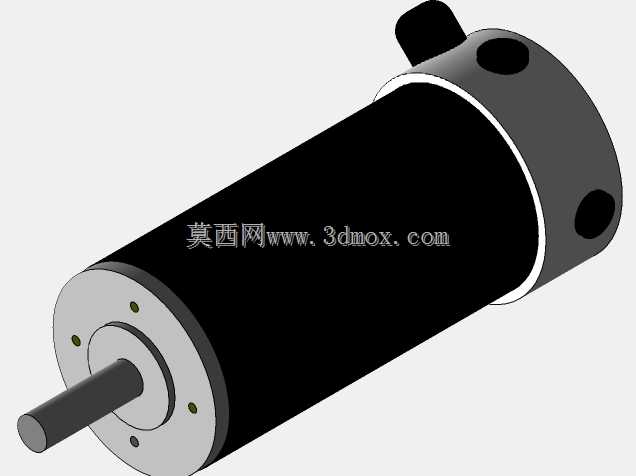

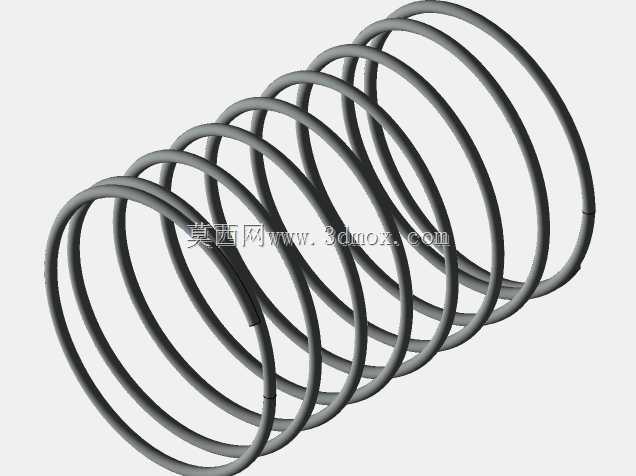

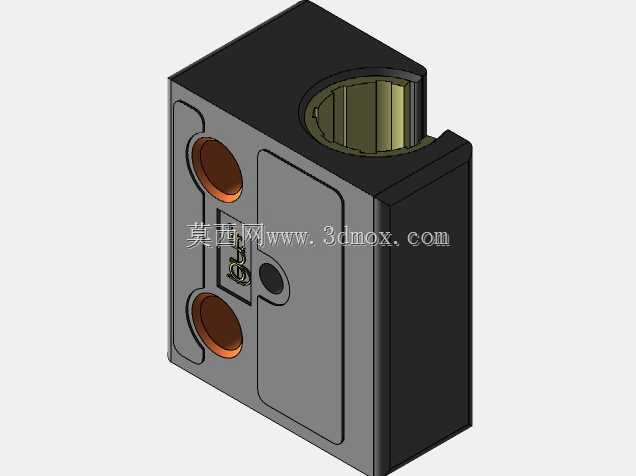

　　从功能实现看，物料进入工位后由上下夹持结构固定，旋转动作带动果蔬周向转动，削皮刀架沿轮廓或设定路径进给，刃口贴近表皮完成连续切削。滑台采用导向轴与滑动支承组合，竖直运动过程中承受刀架偏载，保证切削时不出现明显晃动。刀架侧设置弹性或可调压紧结构，使刀具在物料外形存在轻微偏差时仍能贴合表面，避免局部削切过深或漏削。底部箱体兼顾防护与安装基准，电机、同步传动或连杆机构均可内置于其中，外露运动件相对集中，便于日常清洁和安全围挡设计。

　　设计思路上，模型重点表达了机架、导向、滑动刀架、夹持和驱动布置之间的装配关系。立柱选用直杆导向形式，结构简单、加工成本低，适合轻载切削场景；上下横梁形成封闭受力框架，可抵抗削皮过程中的扭转和侧向力。基座外形方正，底部留有支撑和固定边界，安装时只需保证台面水平并预留检修开门空间。设备宽度和深度由框架外缘决定，周边应保留人员放料、取料及清洁距离；高度方向需考虑顶部压料机构维护空间，上方不宜紧贴管线或横梁。

　　在结构细化时，需要关注削皮力与夹持力匹配：夹持过松会导致物料旋转打滑，夹持过紧则可能损伤软质果蔬。刀架进给行程应覆盖常见物料长度，导向轴的有效支承间距要避免滑台悬臂过长。对于食品加工场景，与物料接近的零件应便于拆卸清洗，刀具部位需设置快换或调节结构，机架外侧可增加防护罩，同时不影响观察切削状态。该三维结构完整呈现了自动削皮设备从机架承载到执行末端的主要空间关系，可作为专用食品加工机械改型、工位布局校核和非标自动化设计的参考基础。
