高旁路航空喷气发动机机舱结构设计

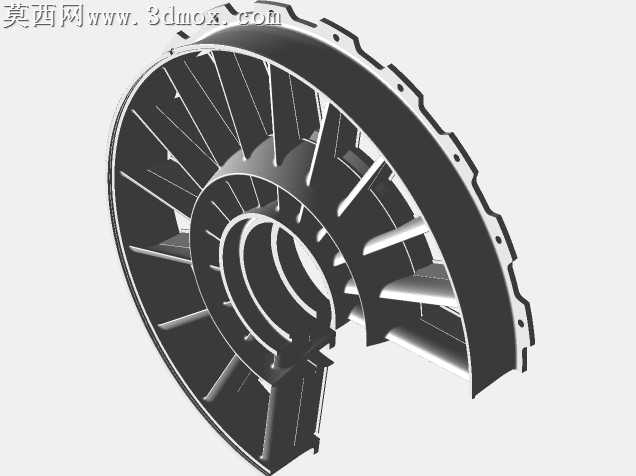

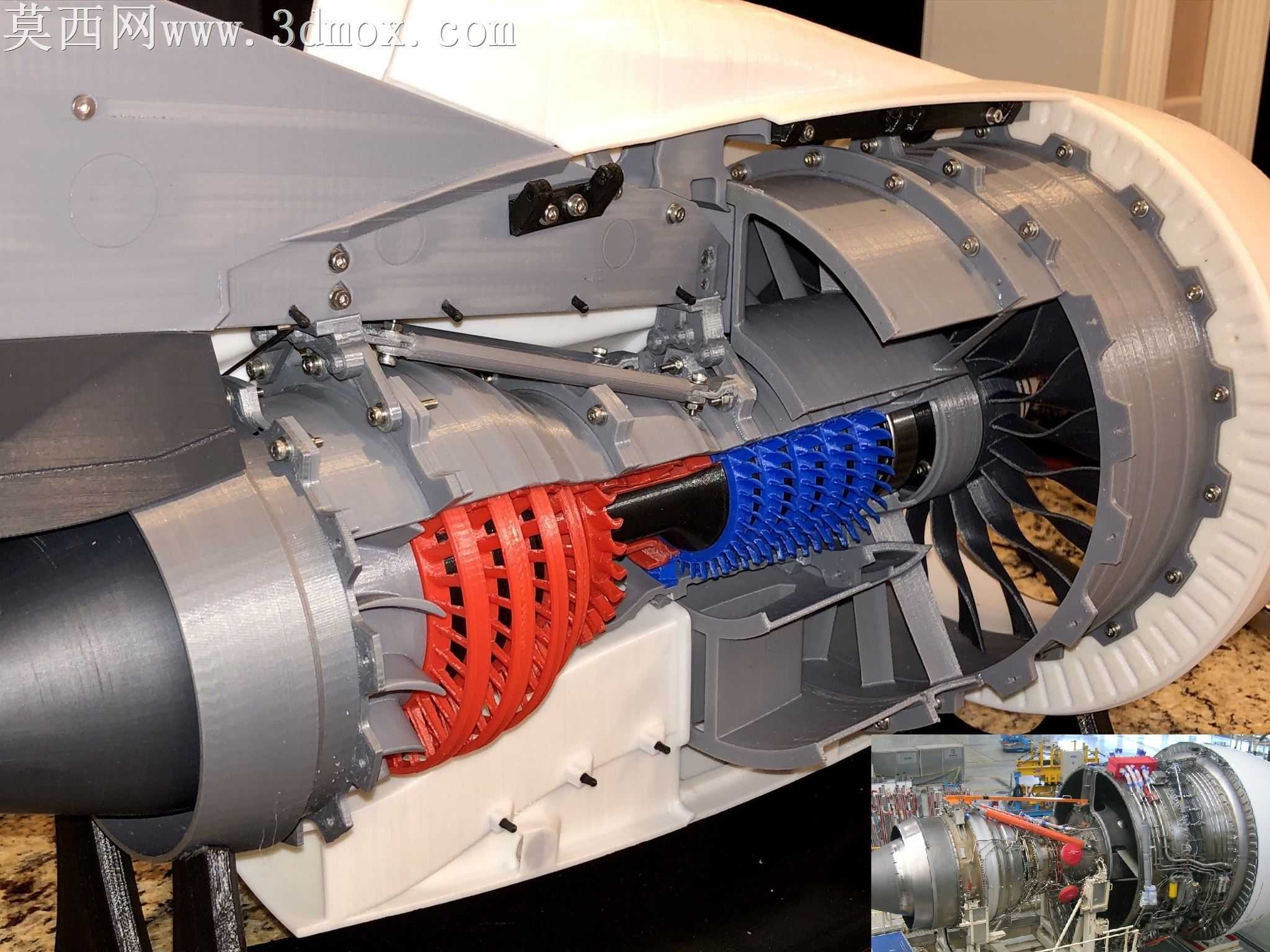

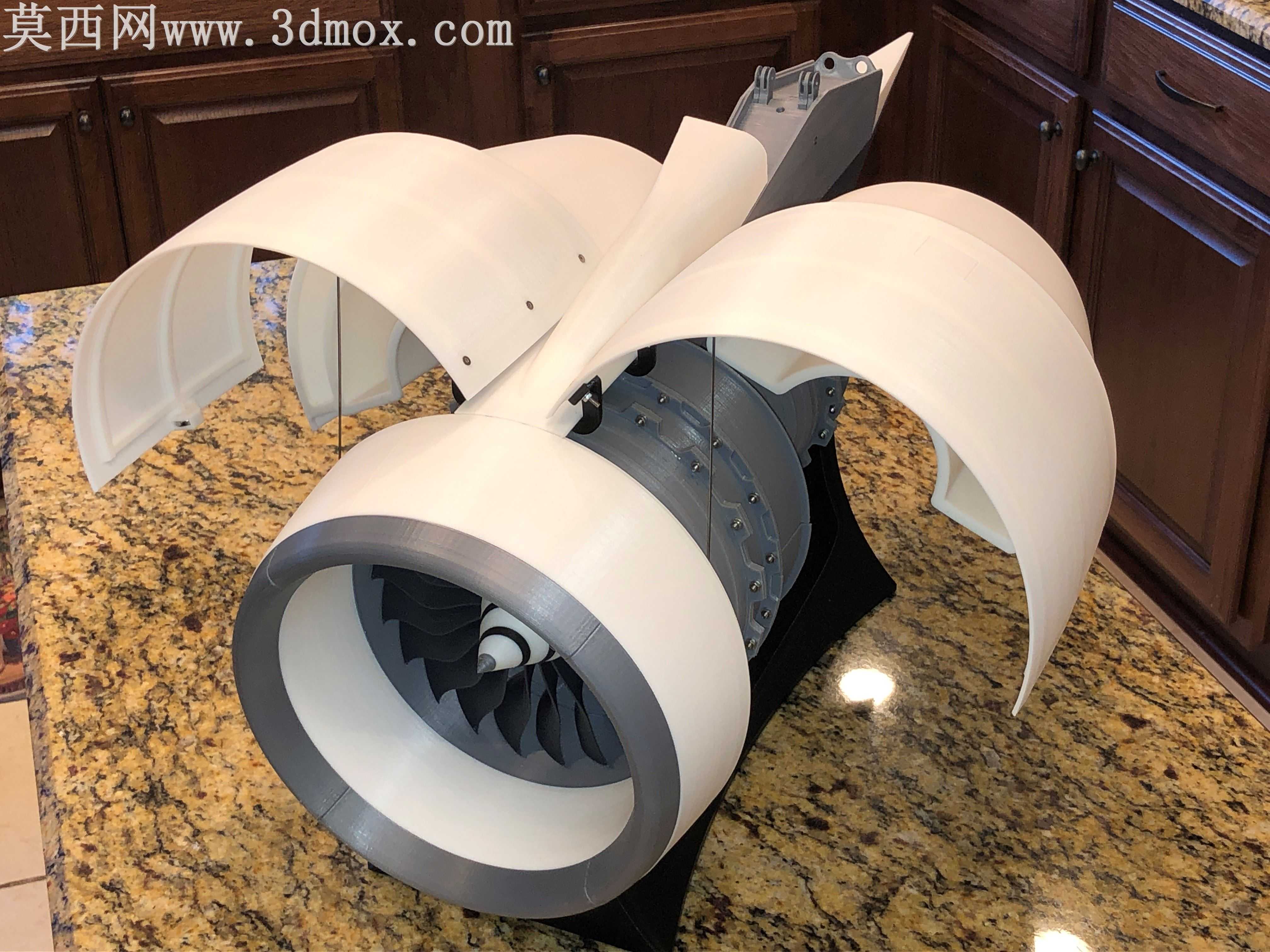

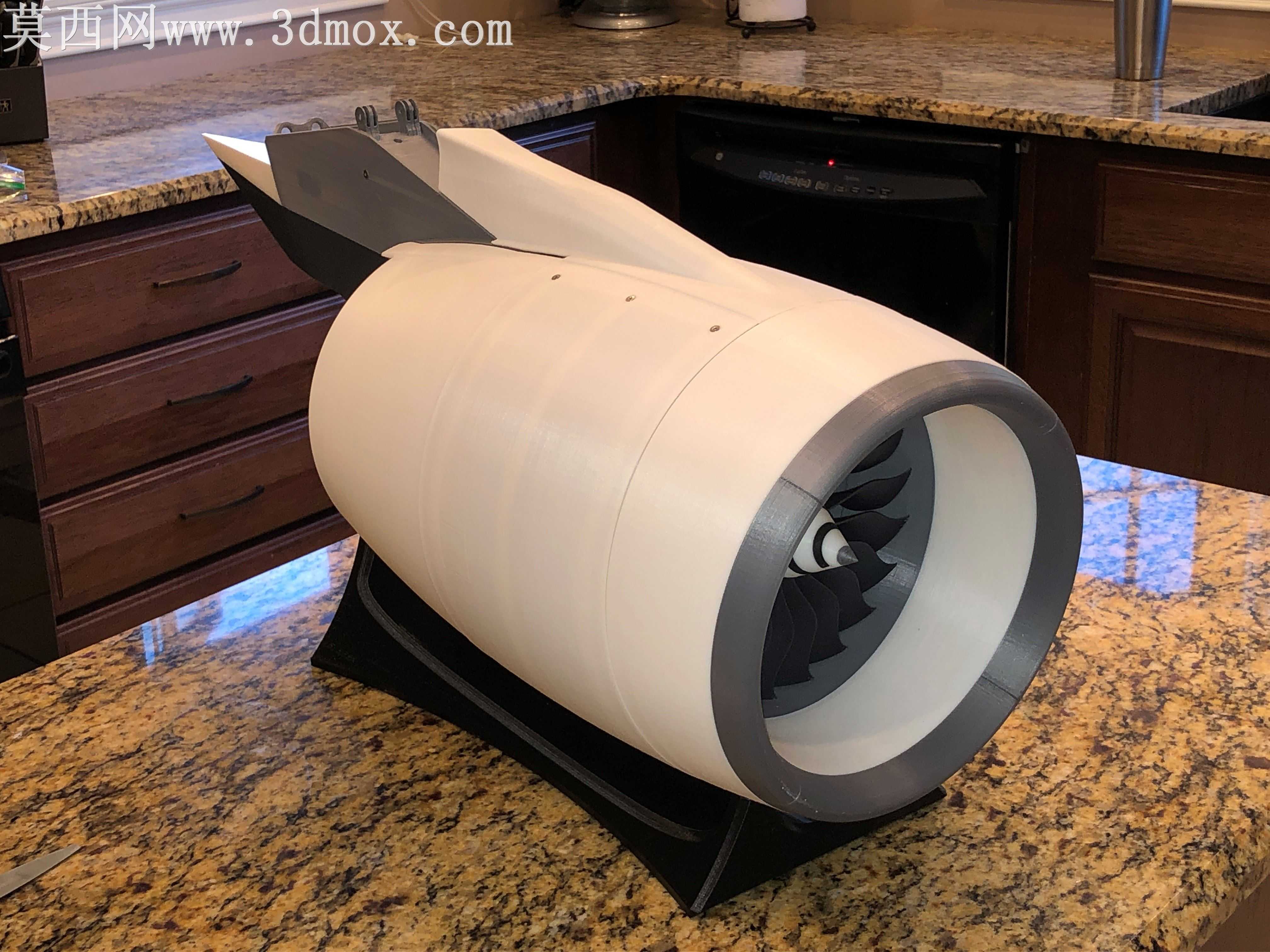

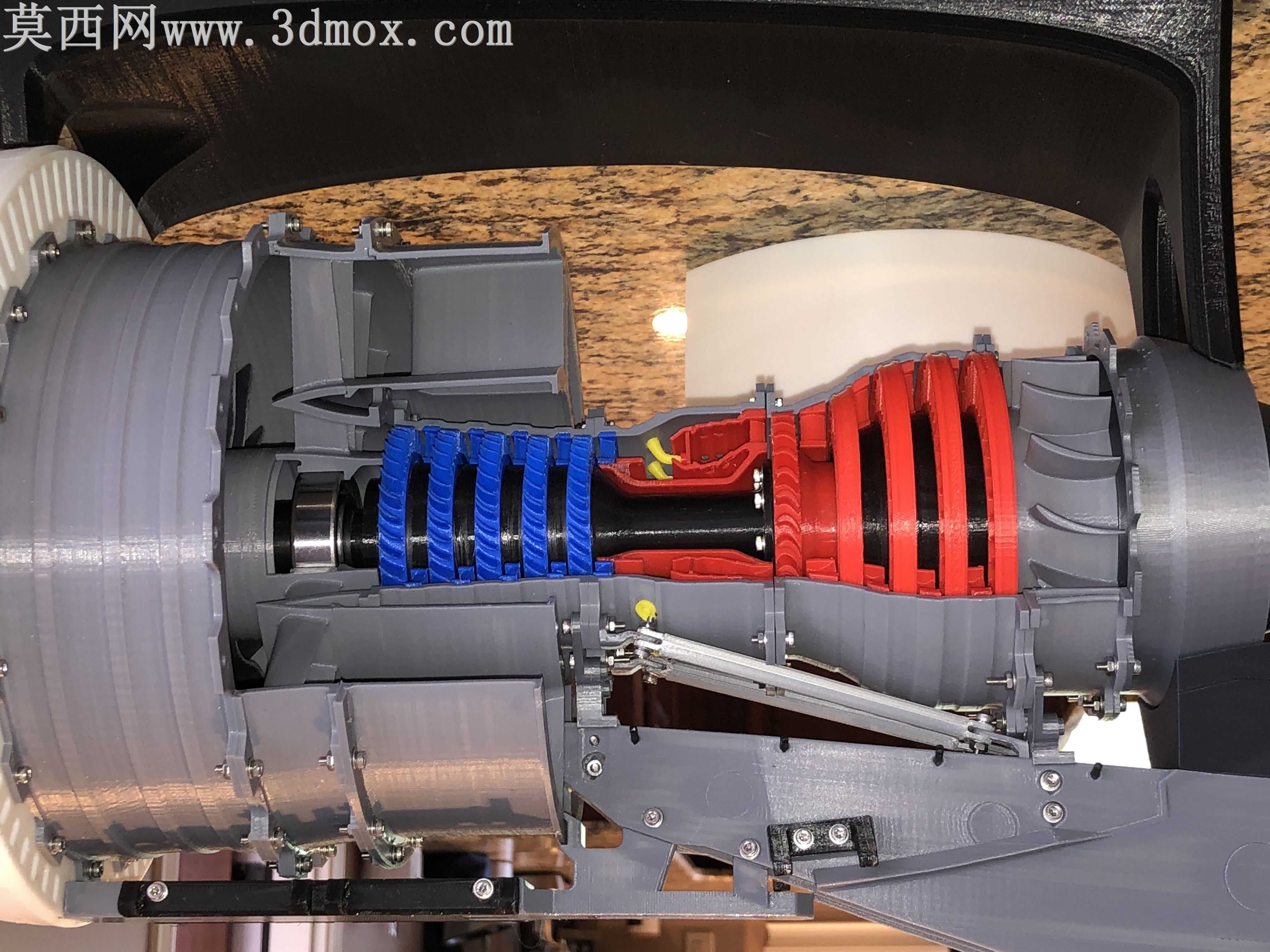

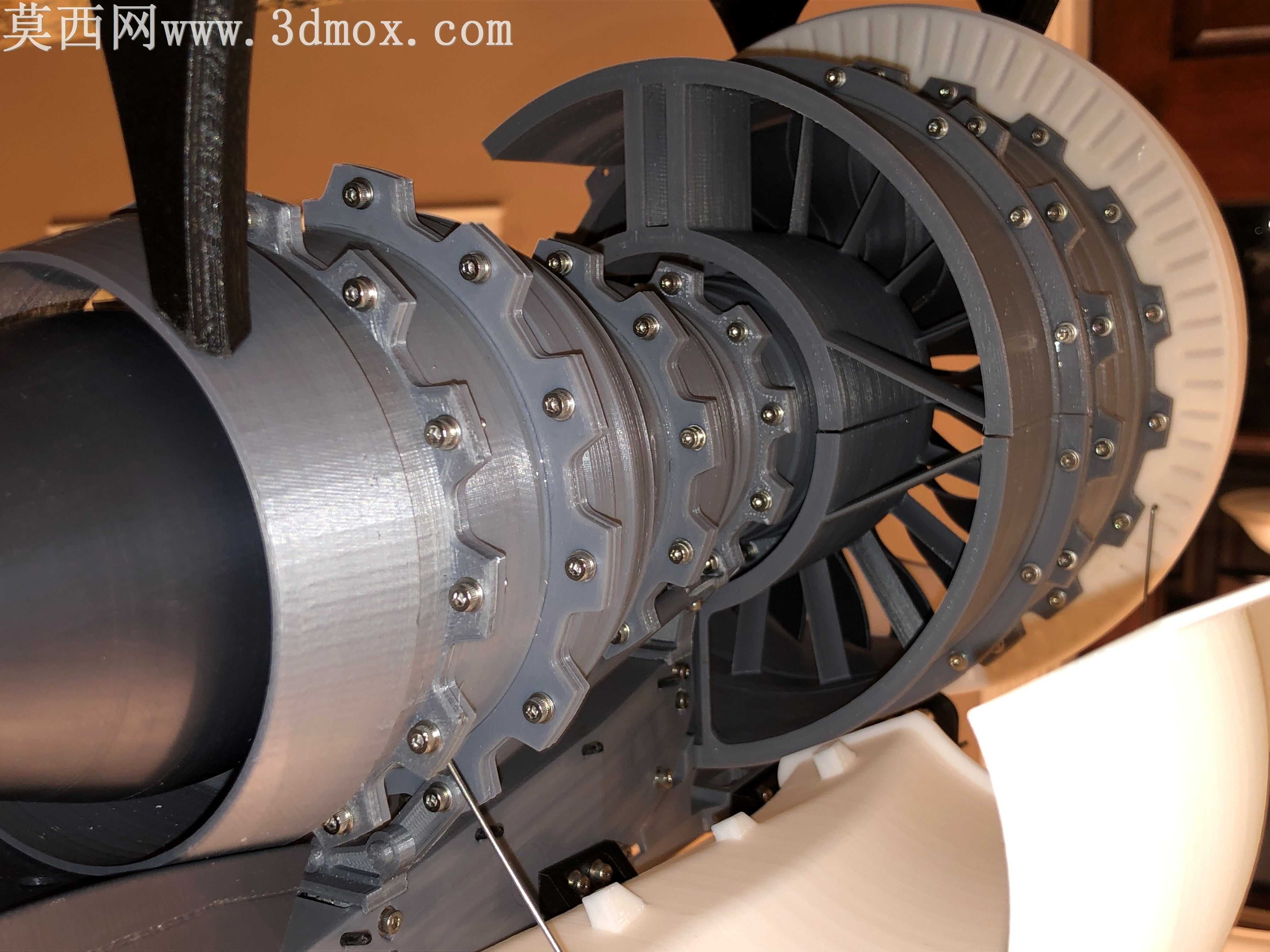

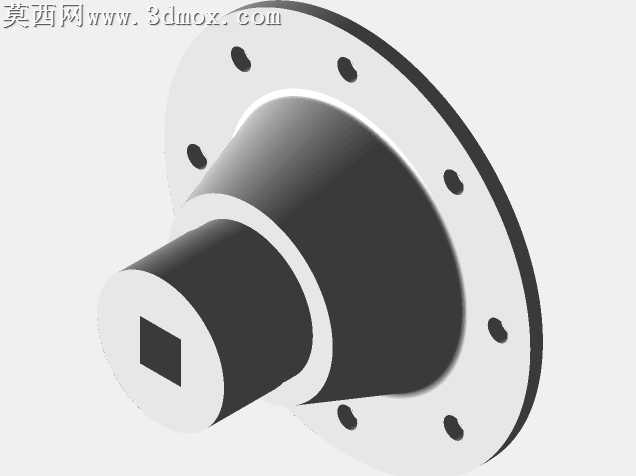

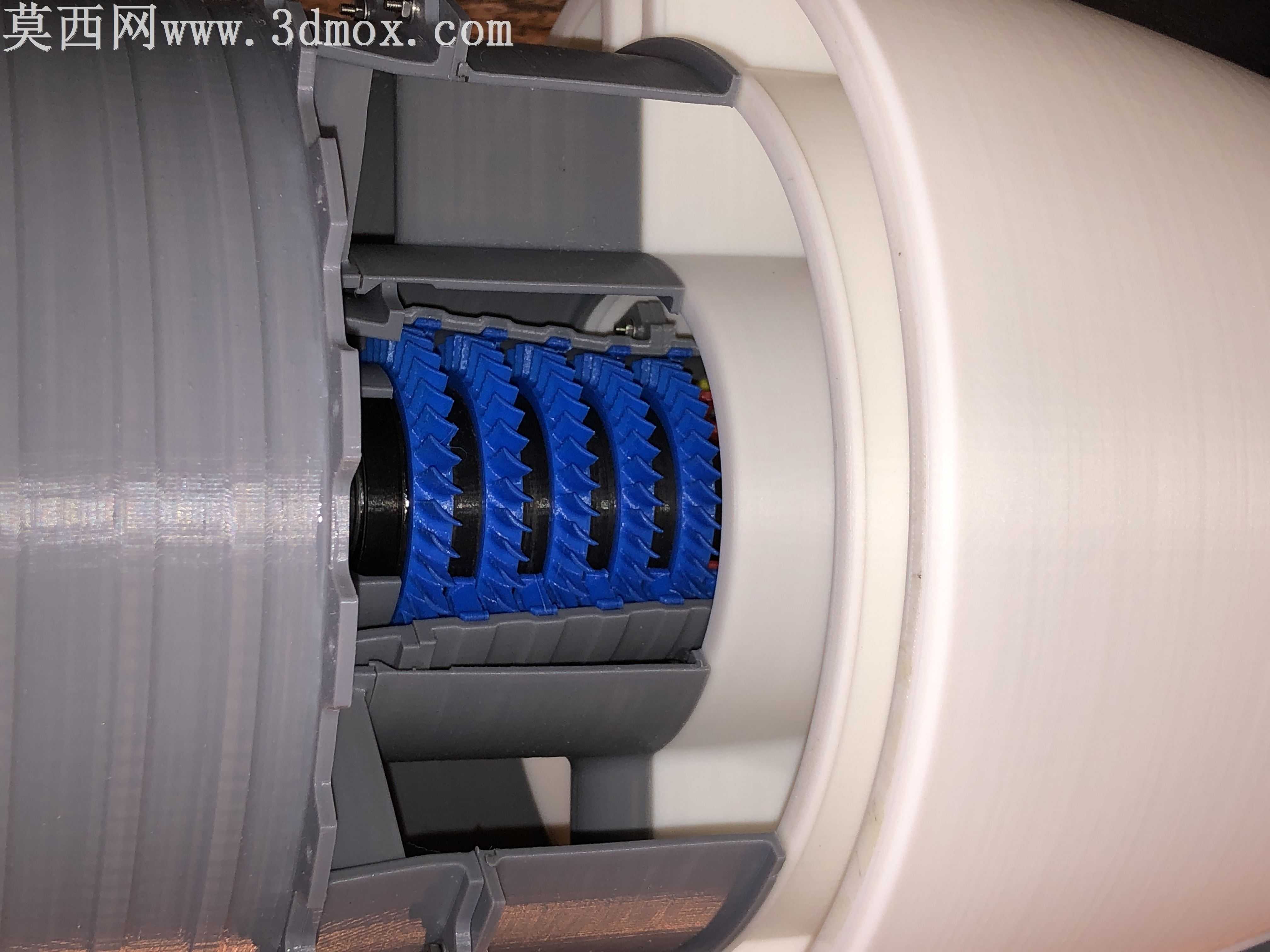

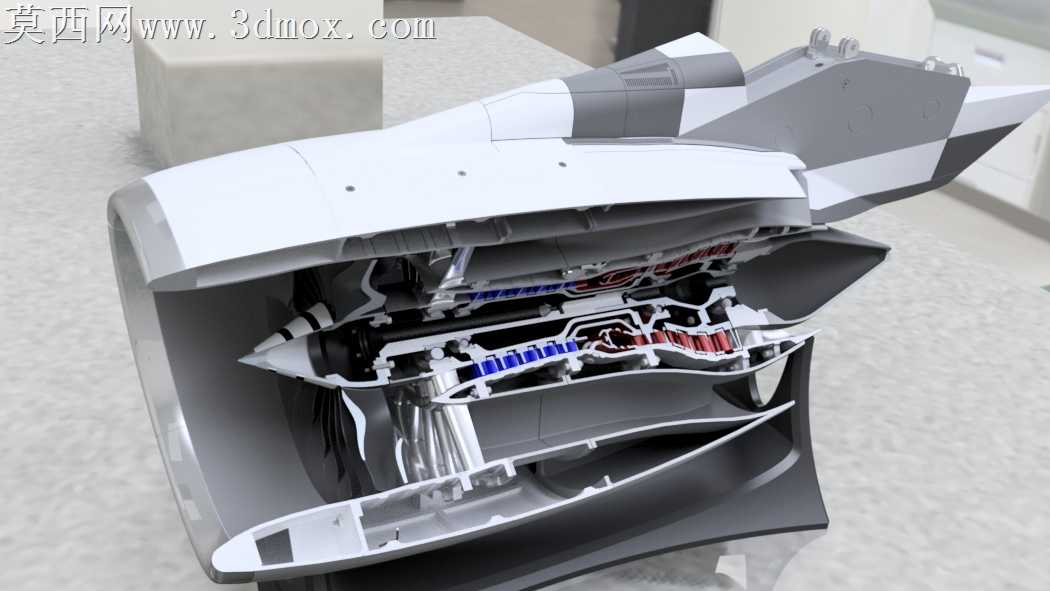

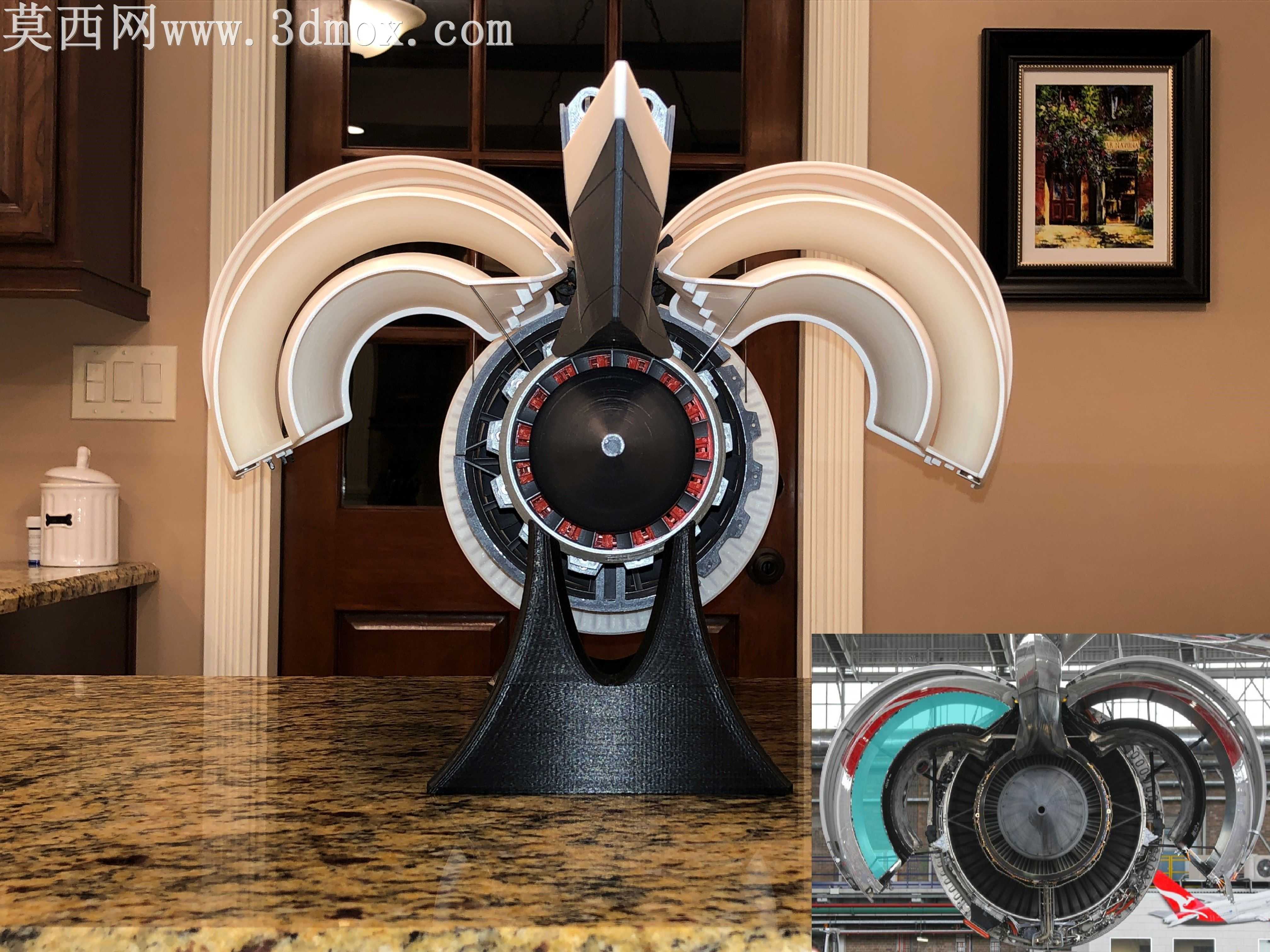

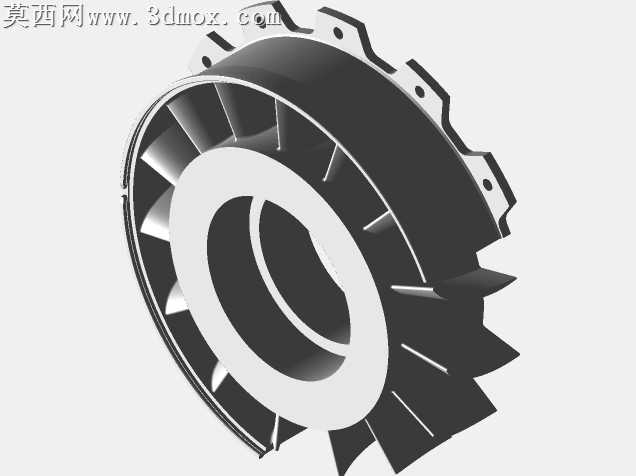

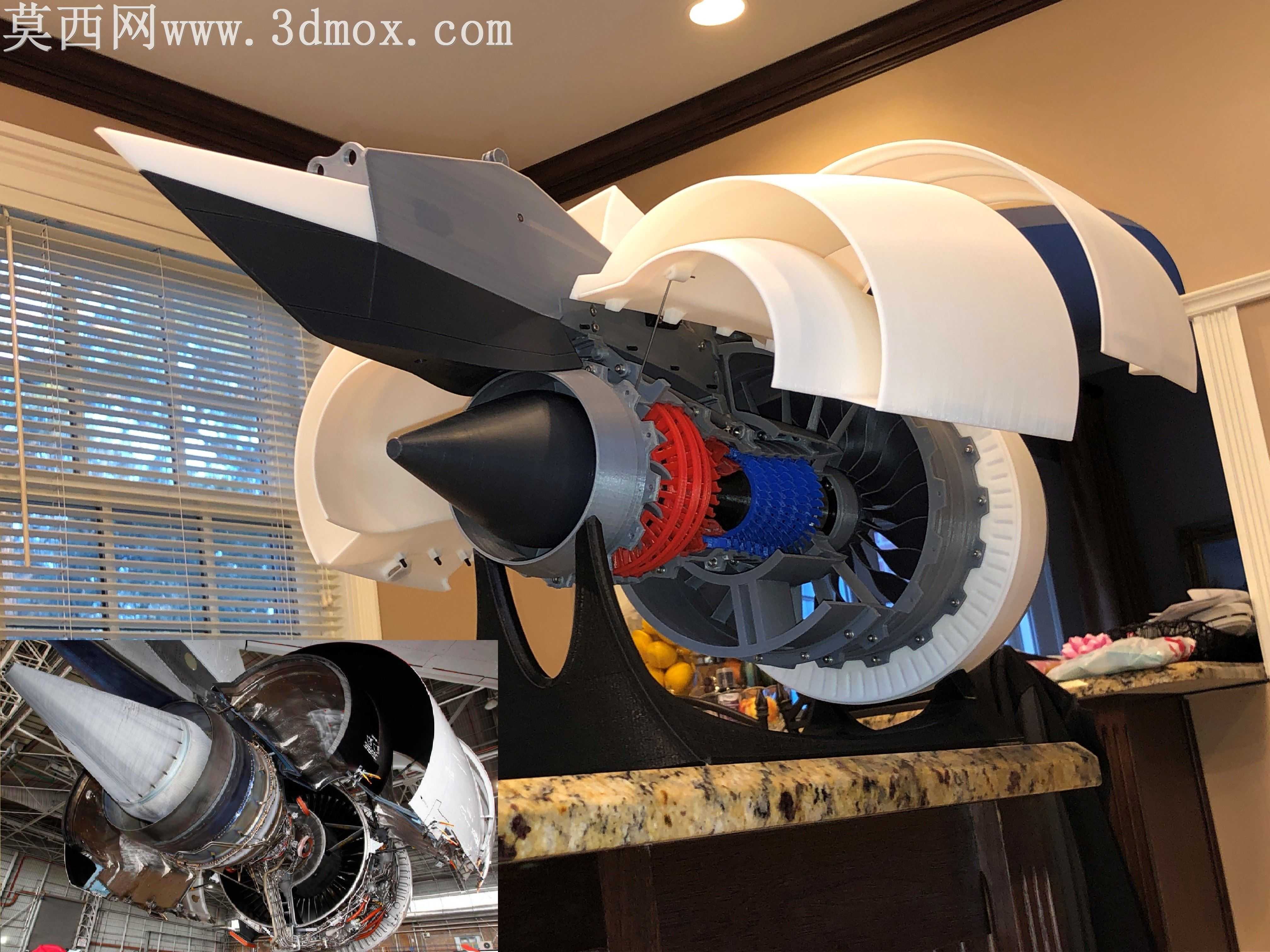

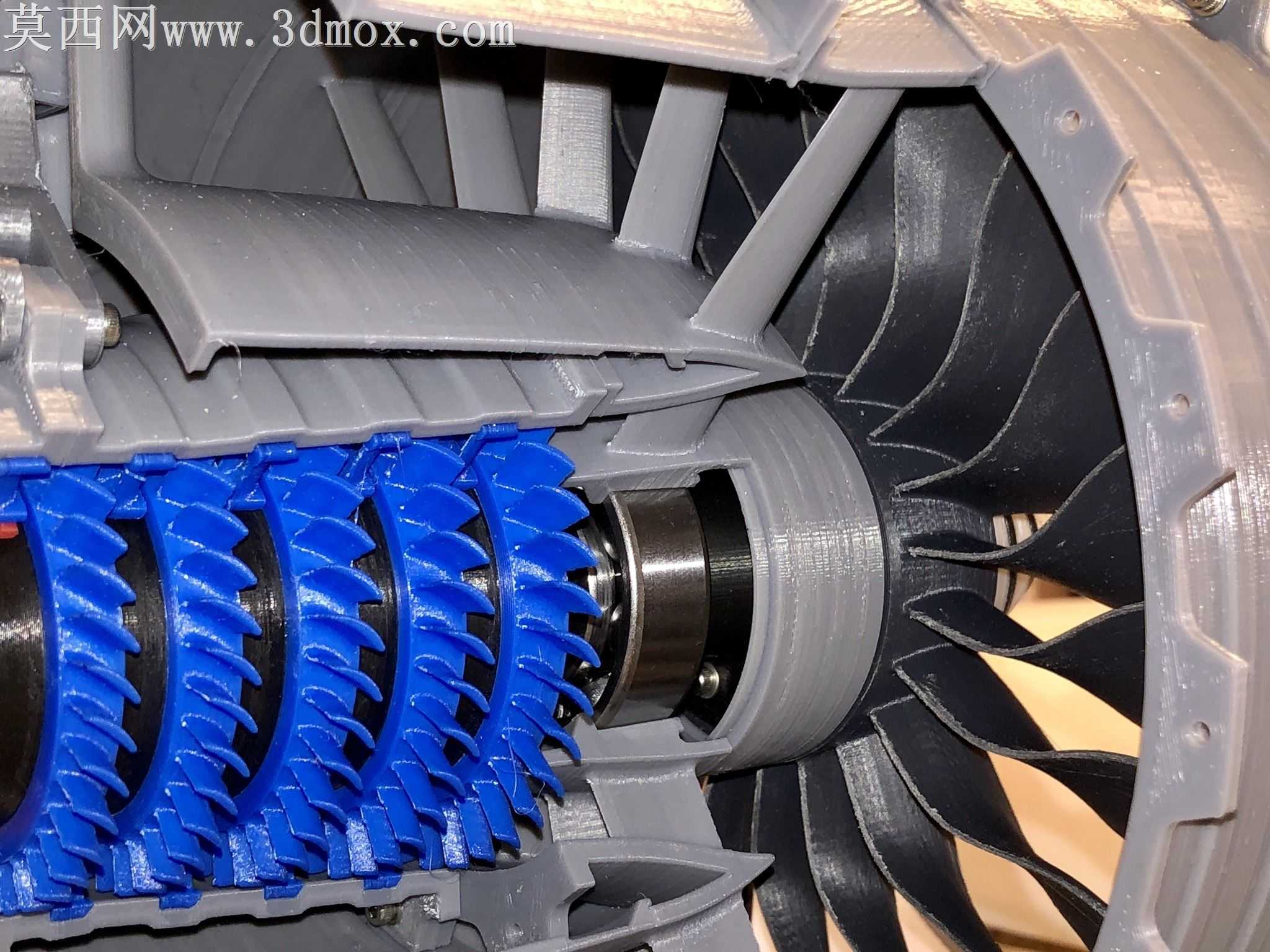

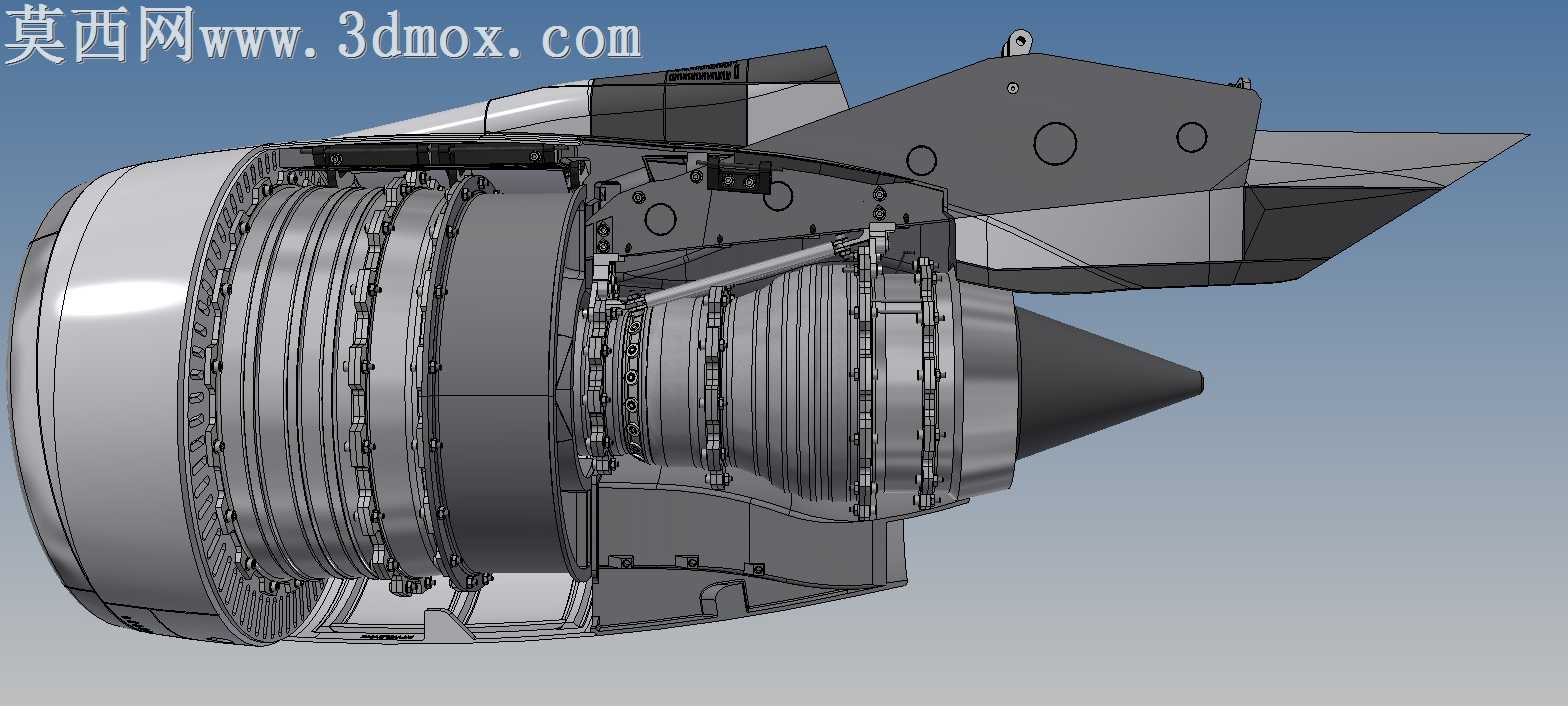

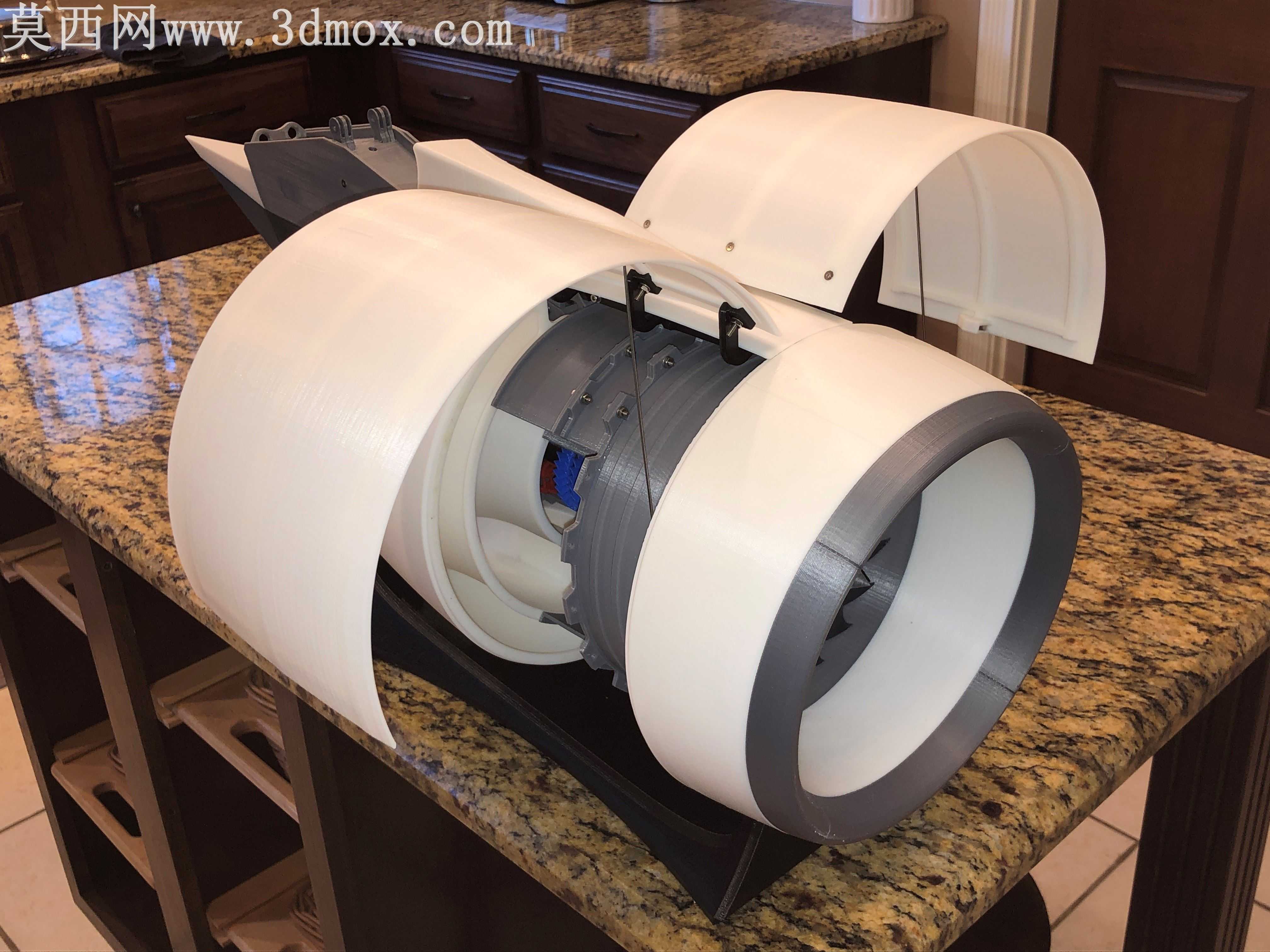

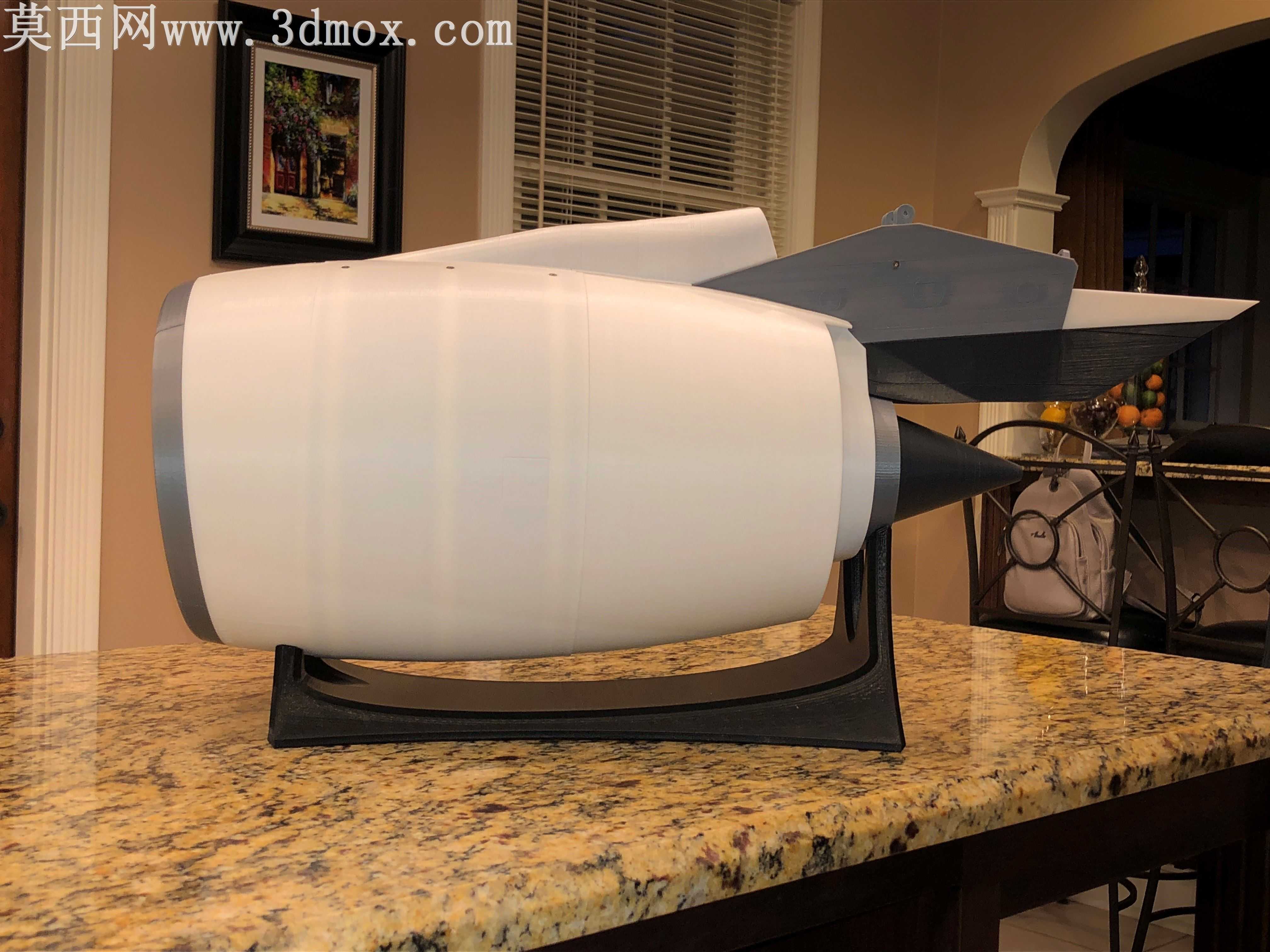

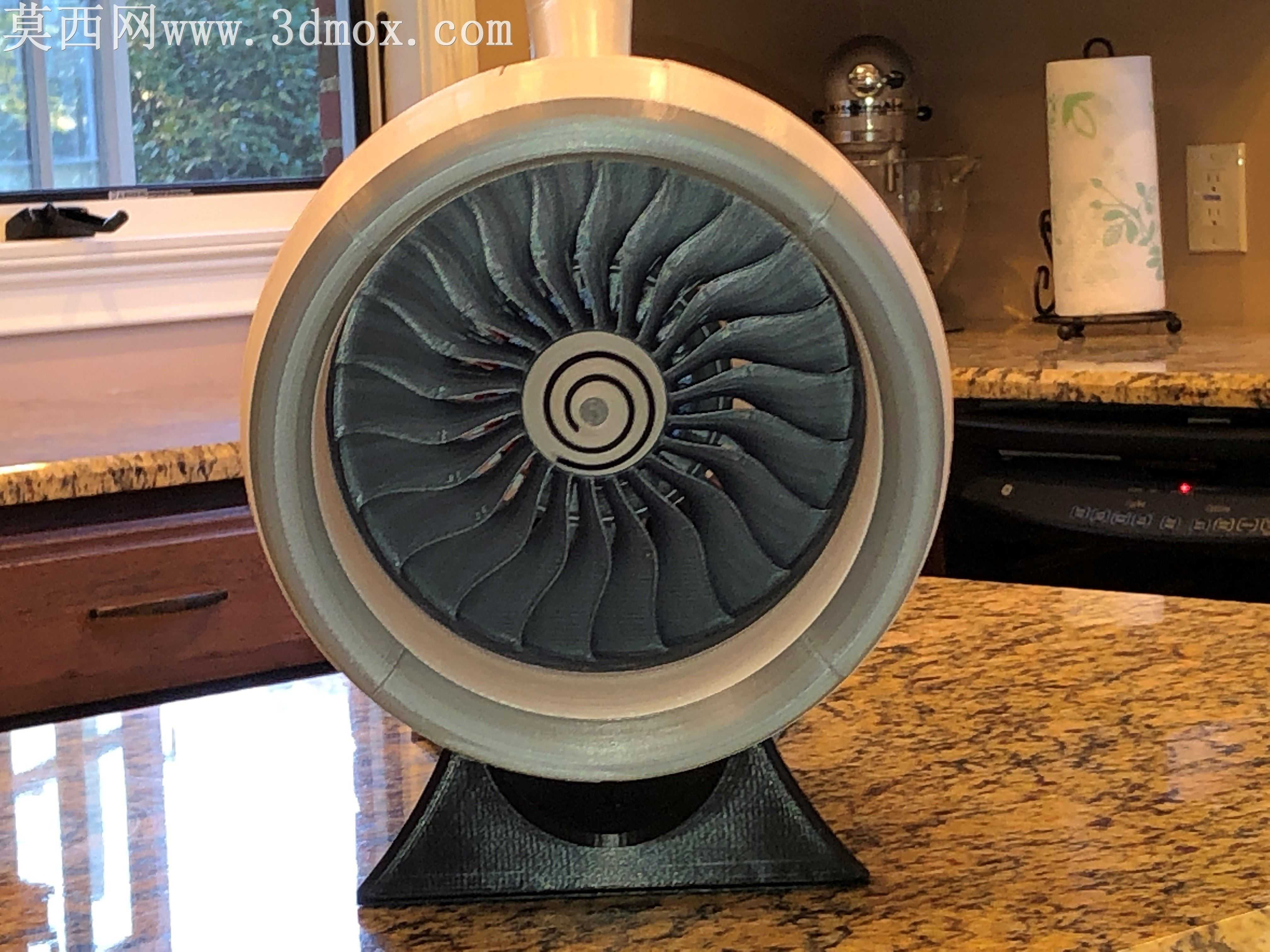

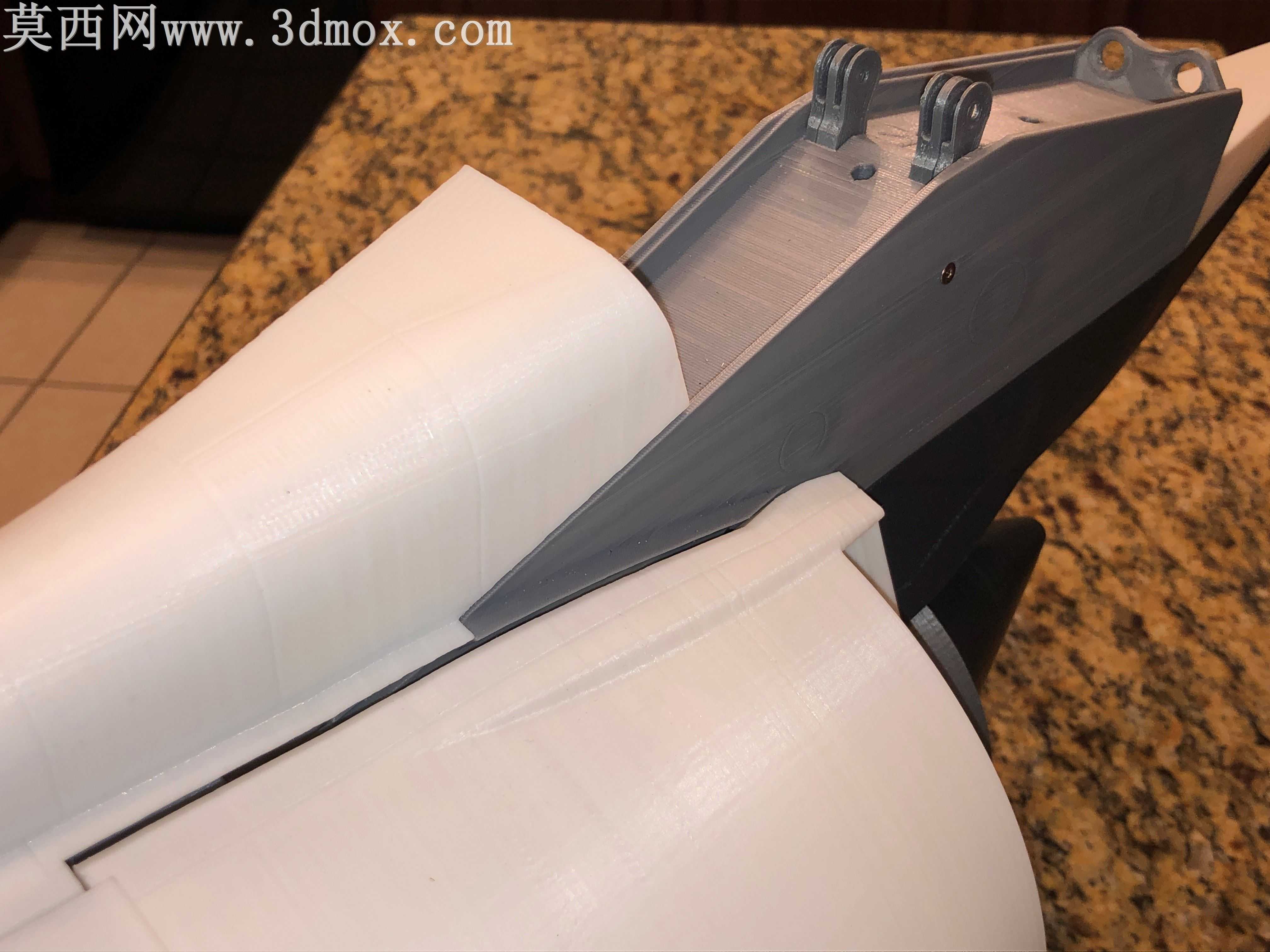

该作品为适配3D打印制作的高旁路喷气发动机机舱三维结构设计，建模过程围绕真实航空发动机的舱体布局逻辑展开，完整还原了机舱外壳、内部整流组件、涡轮风扇安装位、核心机容纳腔等关键结构的空间关系。建模阶段优先保证结构的视觉还原度与装配合理性，未采用冗余的支撑结构设计，通过对舱体分段、接口对位的精准调校，让整体模型在减少零件数量的同时，完整呈现高旁路发动机机舱的分层布局特征。模型针对3D打印的工艺特性做了专项适配设计：对舱体开合铰链的转动间隙做了预留校准，保证单侧舱门可顺畅转动开合；对进气端的卡扣结构做了尺寸优化，调整了轴孔公差，既保证装配后的结构稳固性，又避免打印后出现装配卡滞问题；对内部整流器的混合流道结构做了重新设计，匹配定制的喷嘴定子与塞子结构，解决了原有结构流道适配性不足的问题，让内部气流通道的形态更符合高旁路发动机的实际气动逻辑。材质与渲染层面，模型对不同功能部件做了材质区分：机舱外壳采用哑光航空金属材质，还原真实航空铝材的磨砂质感；内部管路、线缆组件分别对应工程塑料、绝缘包覆材质的视觉特征，涡轮叶片做了金属抛光质感处理，通过光影层次清晰区分不同结构的边界。设计过程中对打印装配的对位逻辑做了多重校验：明确了舱体核心壳与定子壳的唯一对齐基准，标注了侧边切口、下部切削边的对位标识，避免装配时出现错位；针对大尺寸部件做了分体式拆分设计，拆分后的部件可适配常规桌面级3D打印机的成型尺寸，无需额外定制大幅面打印设备即可完成制作；对带泪滴状孔位的薄壁部件做了边缘补强处理，减少打印过程中出现的边缘翘曲、层间开裂问题。模型还预留了后续改装拓展的接口，可根据需求追加细节装饰件、内部传动演示结构，整体结构兼顾了展示性与可制作性，既能够作为航空发动机结构认知的展示模型，也可作为3D打印制作的实操项目。
