微型轴流涡轮喷气发动机结构设计

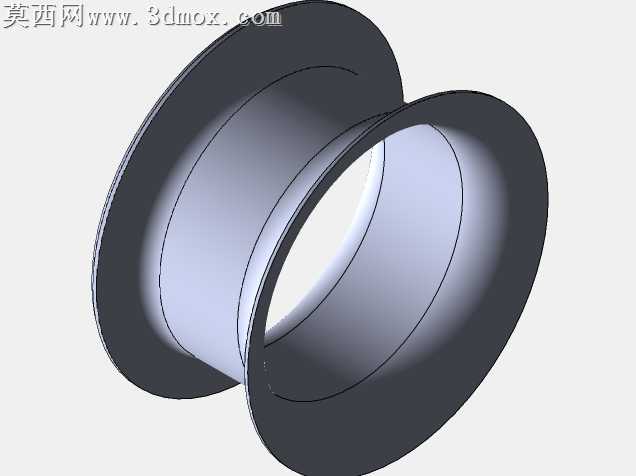

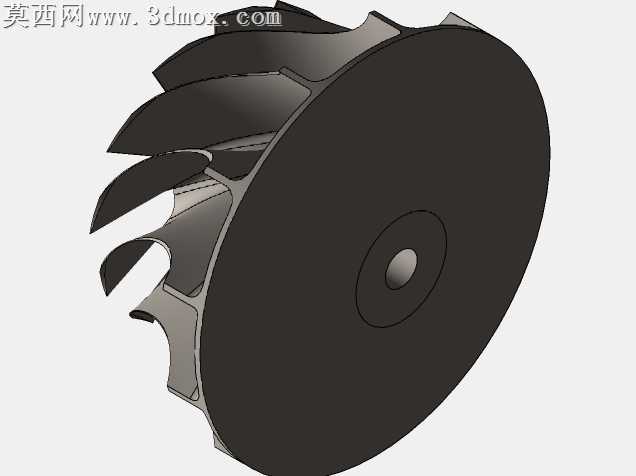

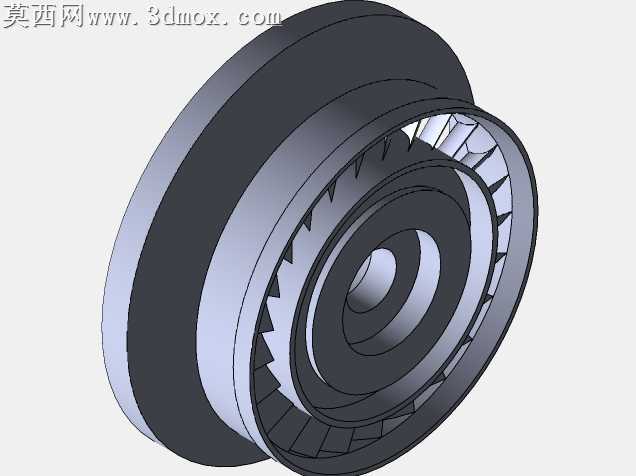

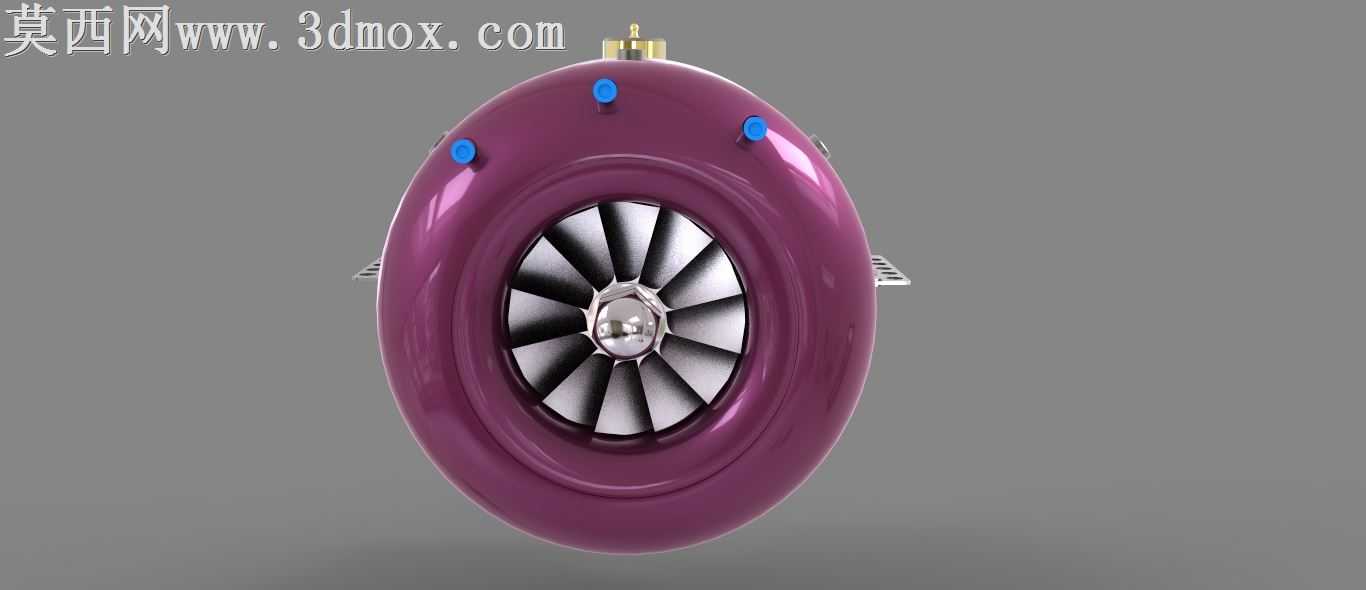

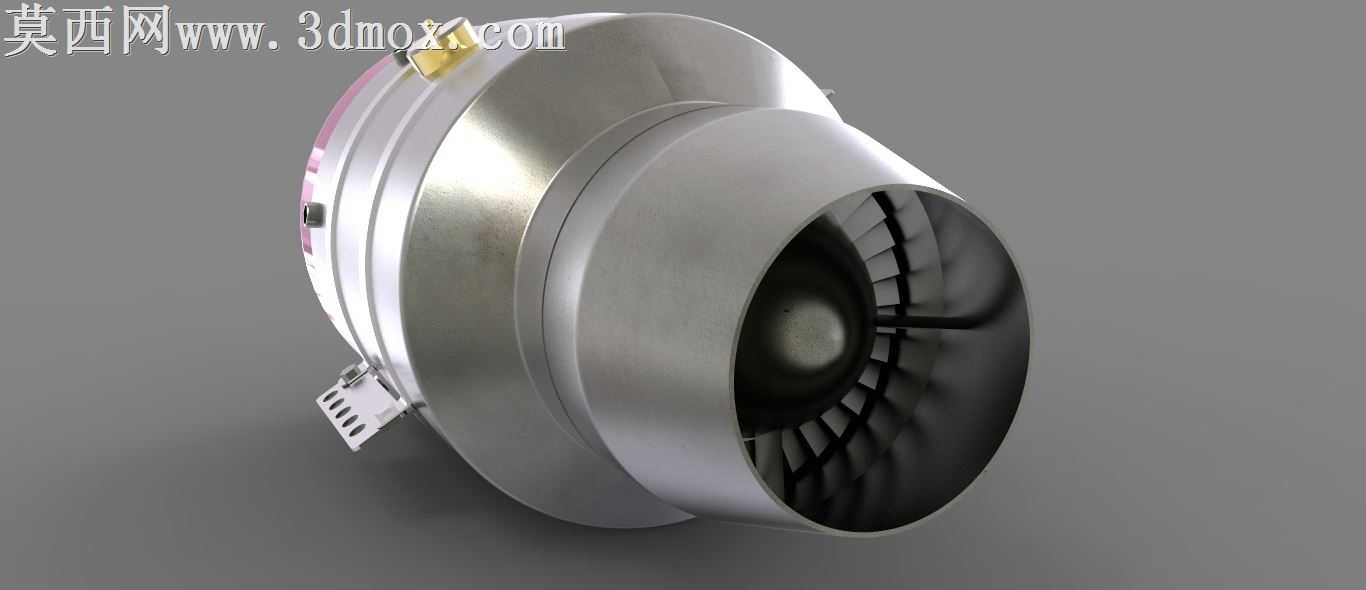

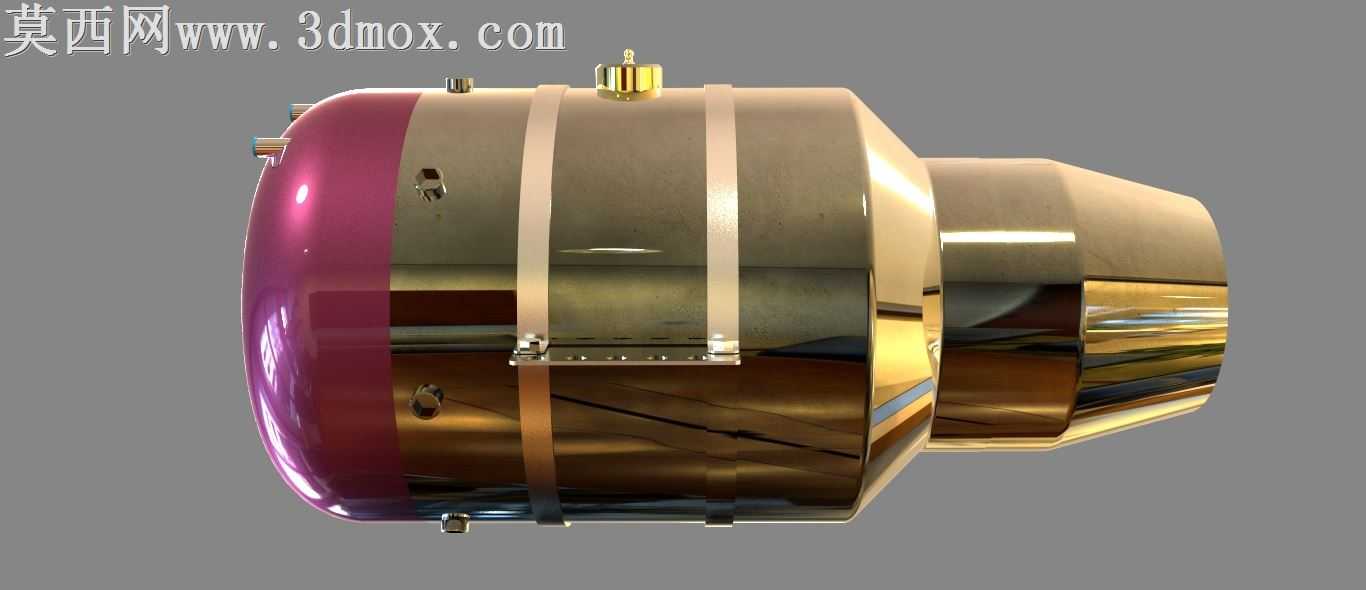

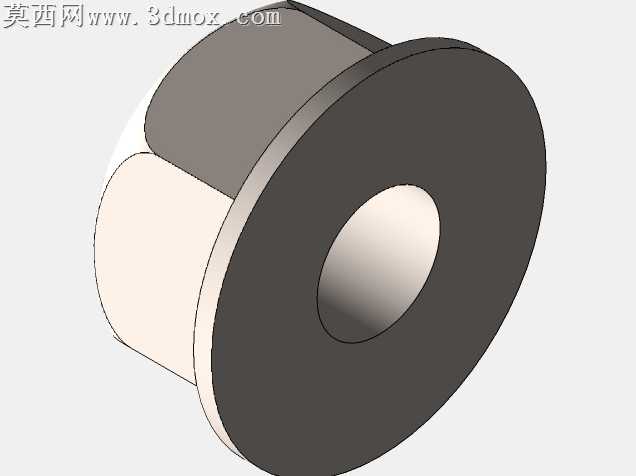

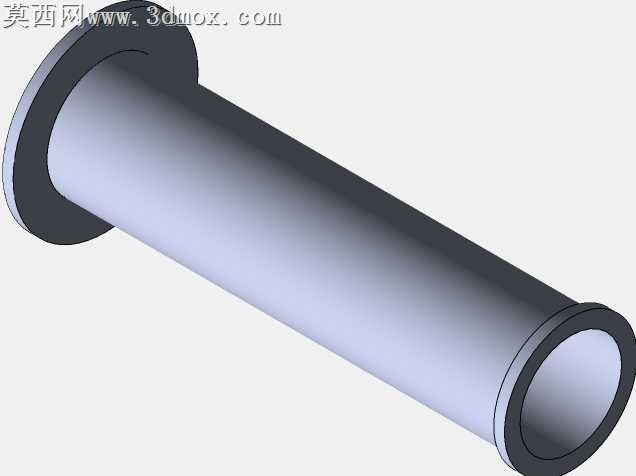

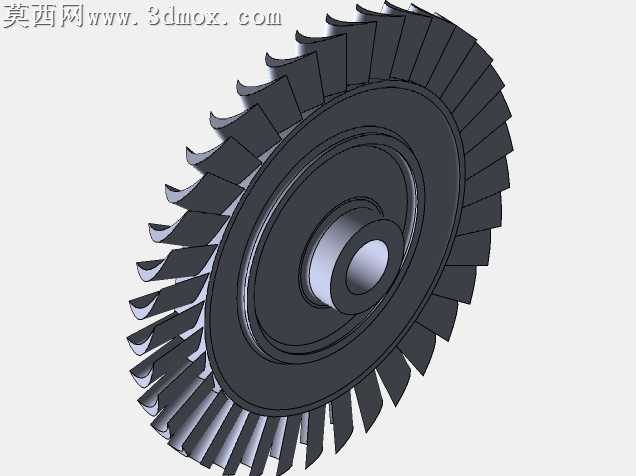

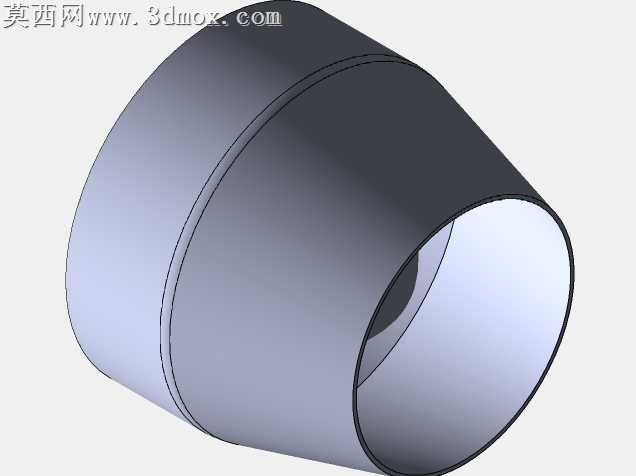

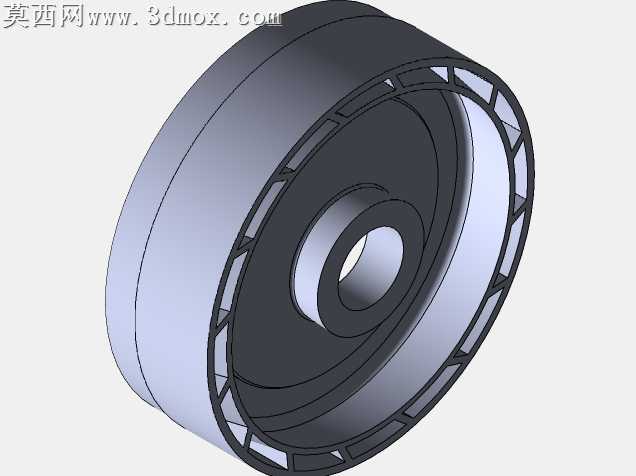

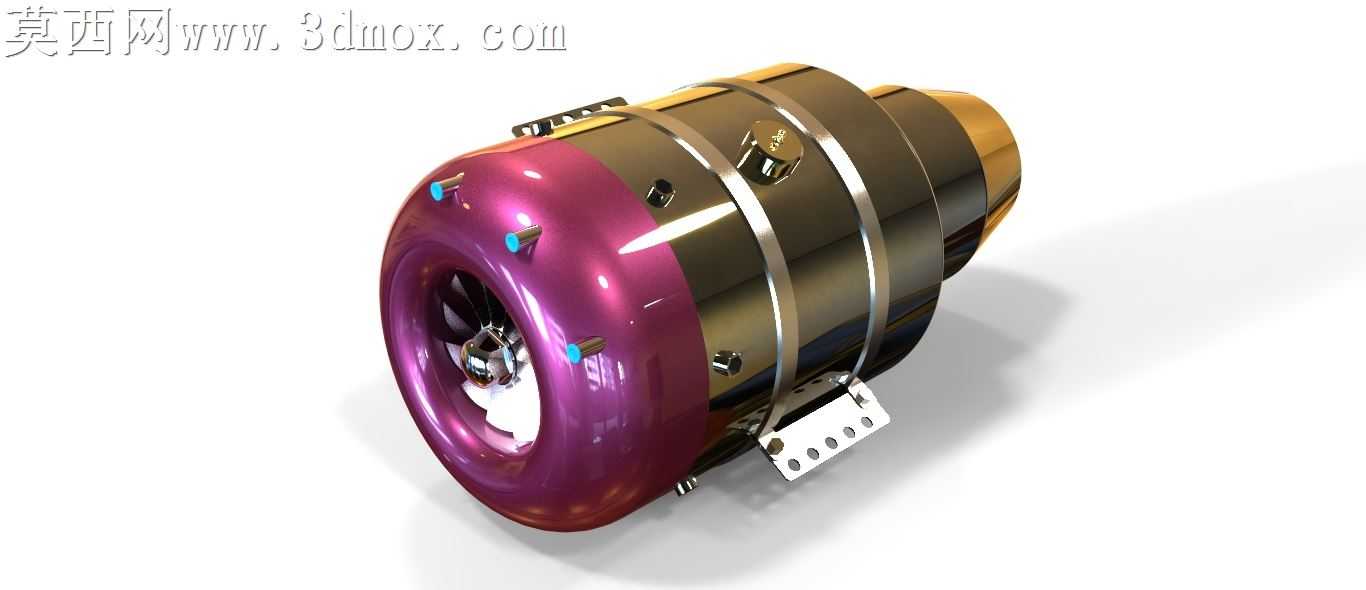

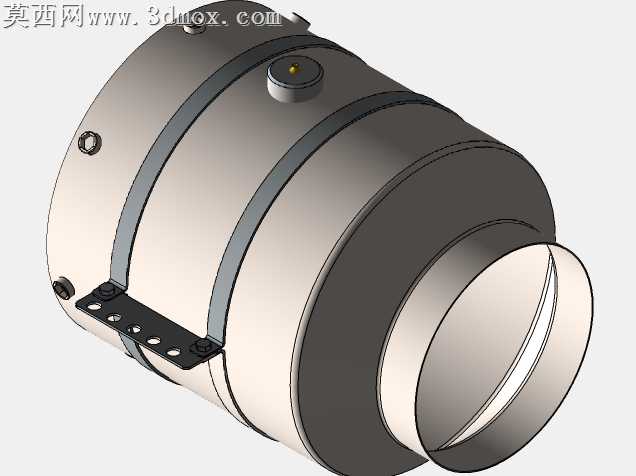

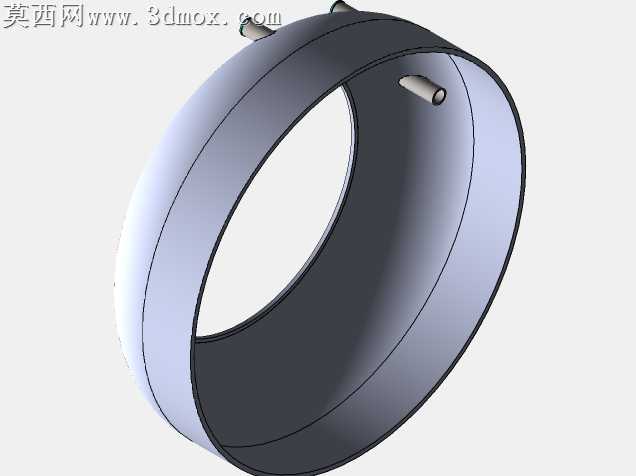

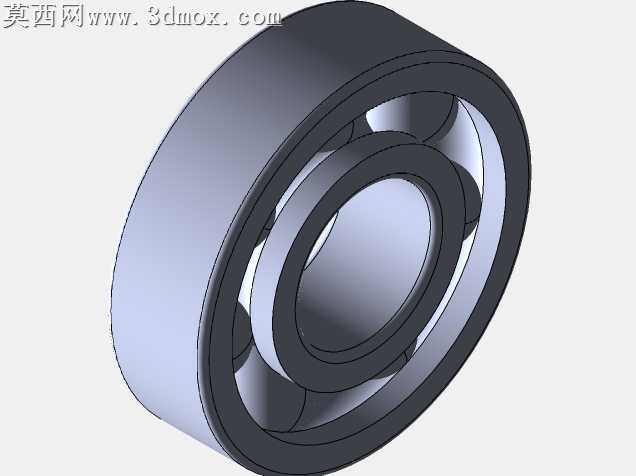

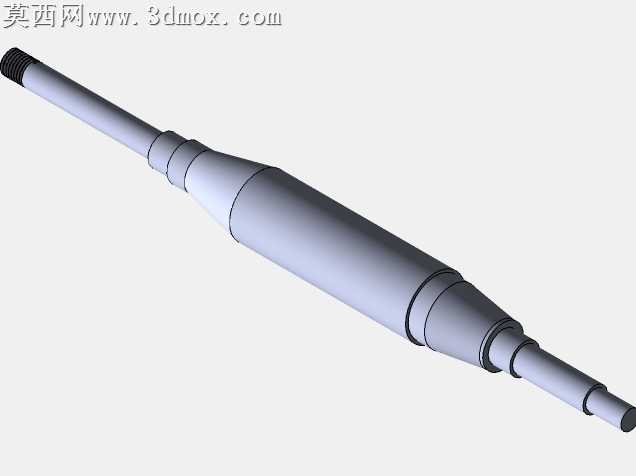

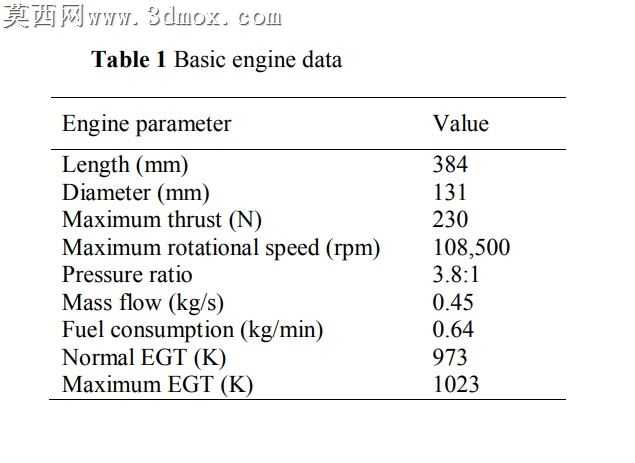

本作品为微型涡轮喷气发动机的三维参数化建模成果，整体采用自顶向下的装配设计思路完成全结构搭建，严格遵循真实微型涡喷的工程结构逻辑，总长度控制为348mm、最大直径131mm，还原了小型航发的紧凑布局特征。建模过程中首先完成核心气动部件的参数化构建：径向压缩机转子采用扭曲叶片造型，通过曲面扫掠、阵列命令完成整圈叶片排布，精准控制叶片的安装角与叶型曲率，匹配微型压气机的气动流道需求；扩压器部分采用径向转轴向的流道结构，通过曲面放样构建光滑过渡的流道壁面，保证气流减速增压过程的流场平顺性。火焰筒部分设计了多孔进气结构与锥形稳焰腔，通过薄壁抽壳、特征阵列完成进气孔与冷却孔的排布，还原微型涡喷燃烧室的短环燃烧布局特征。整机外壳采用分段式装配结构，前端进气机匣做了紫色金属质感的材质分配，设置了周向均布的蓝色定位销特征，中段机匣采用抛光金属材质，搭配环形箍带与安装固定耳座，尾喷管收敛段做了金色耐高温金属材质区分，还原真实航发不同部位的材质特性。渲染阶段采用工作室柔光环境，添加了金属表面的环境反射与高光效果，清晰呈现机匣表面的加工质感与部件间的装配层级，所有配合面均按照实际装配公差预留合理间隙，安装耳座上的固定孔位、机匣上的油路接口、传感器安装座等细节特征均完整还原，既保证了外观的高度拟真，也完整呈现了单转子微型涡喷从进气、压缩、燃烧到排气的全流程结构逻辑，可用于航发结构教学、小型无人机动力方案参考、相关科普展示场景使用。
