真空成型医疗防护面罩结构设计

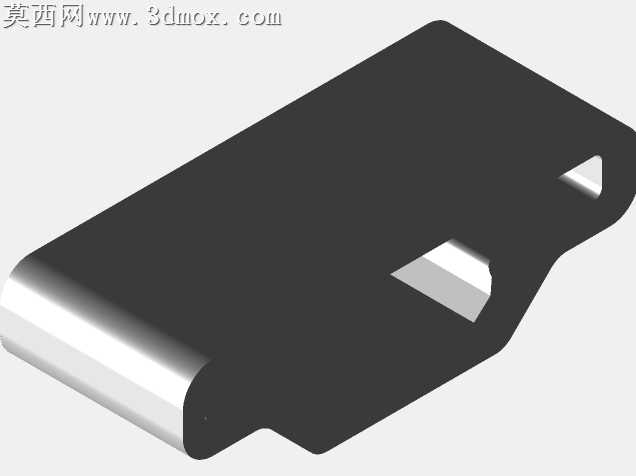

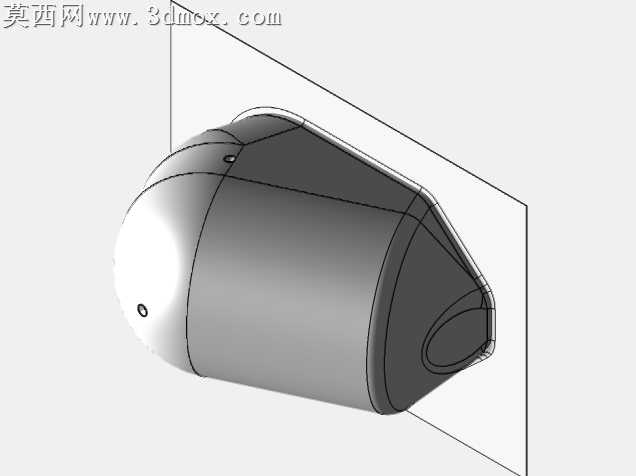

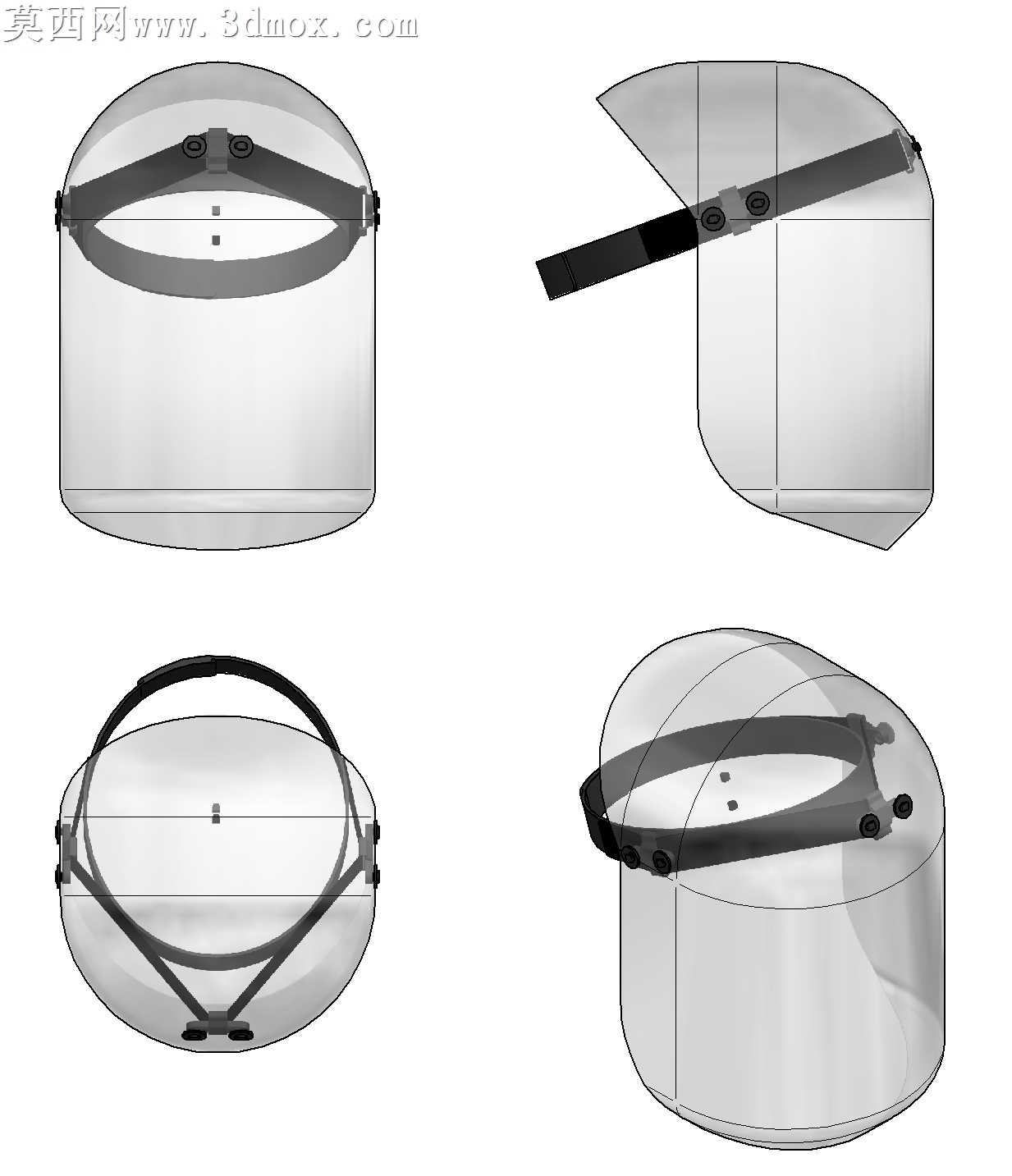

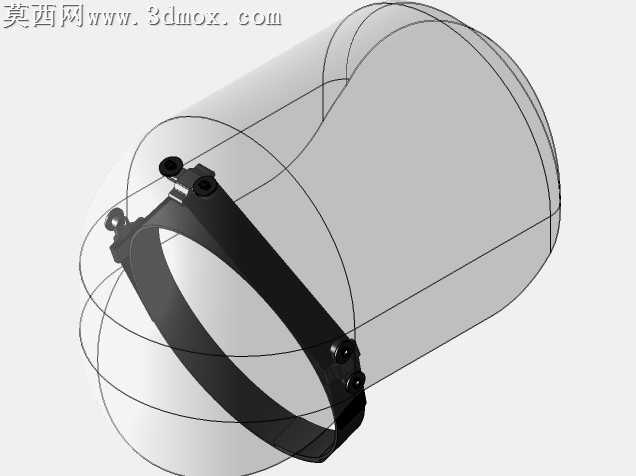

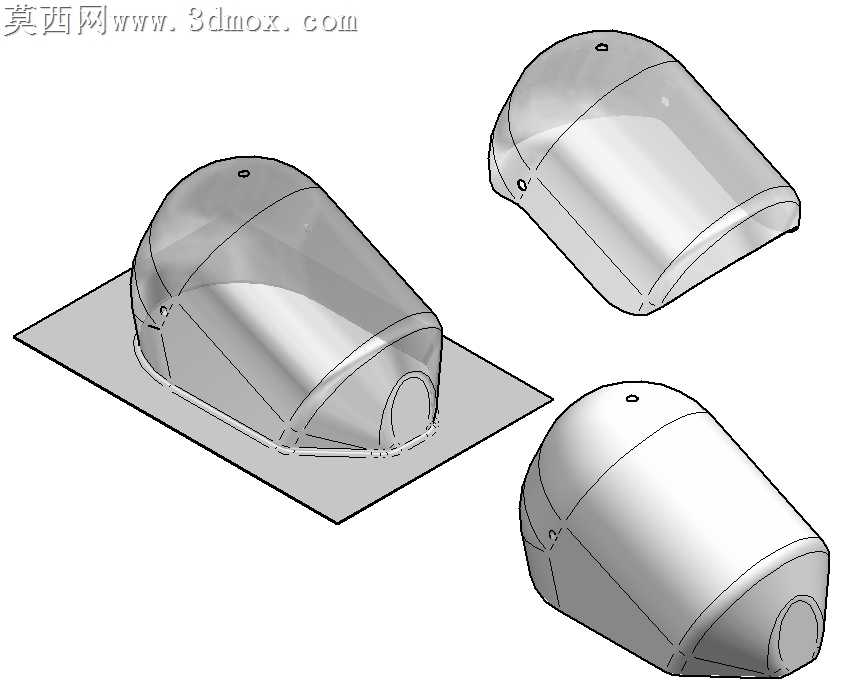

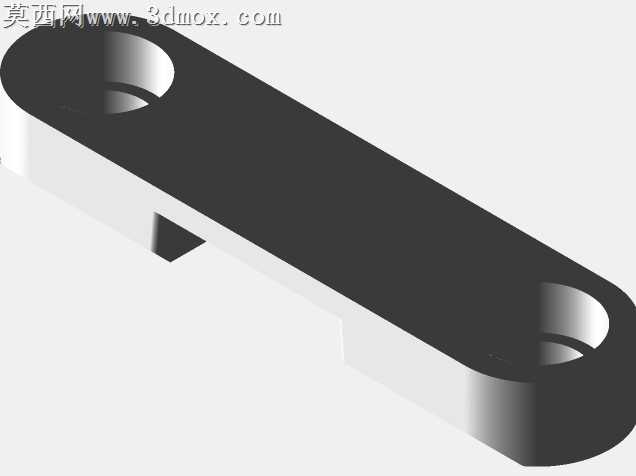

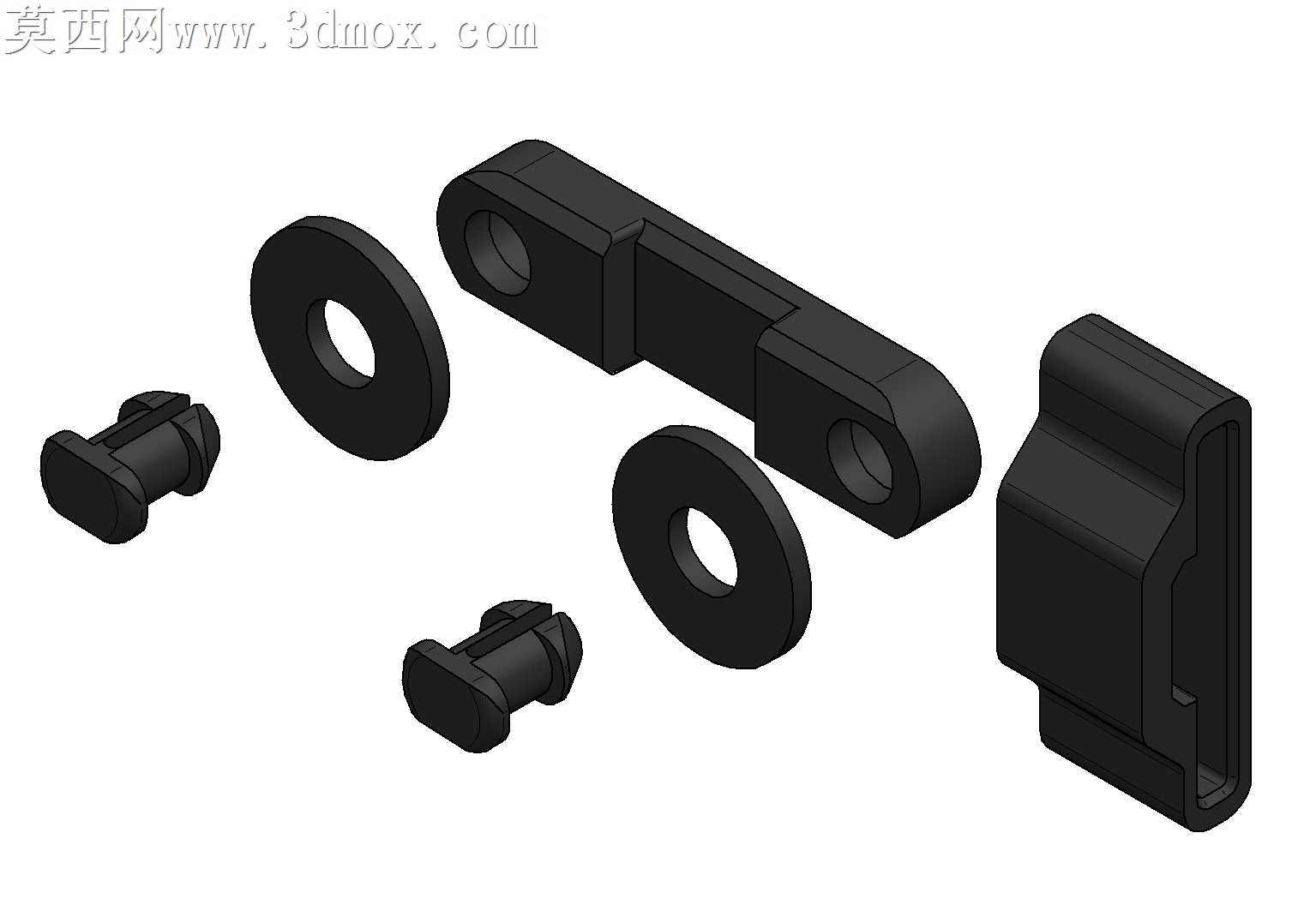

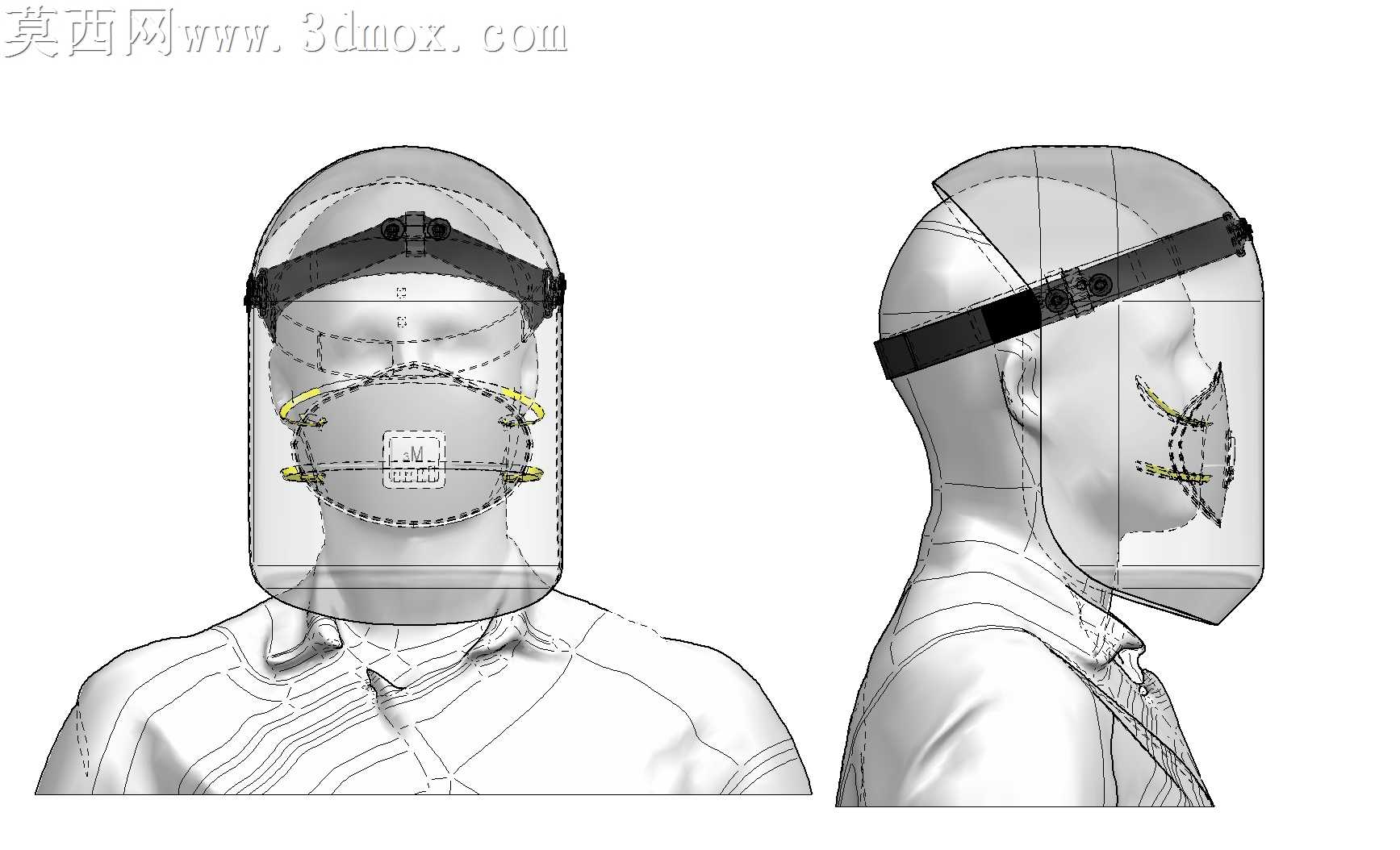

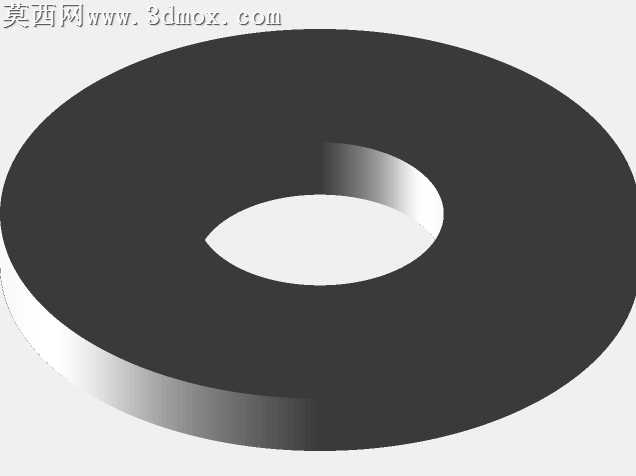

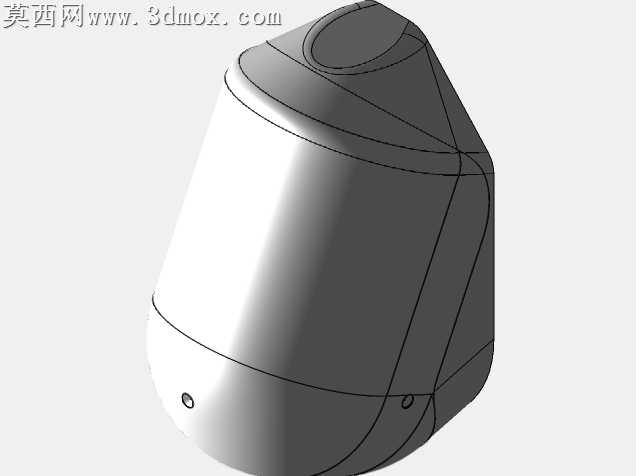

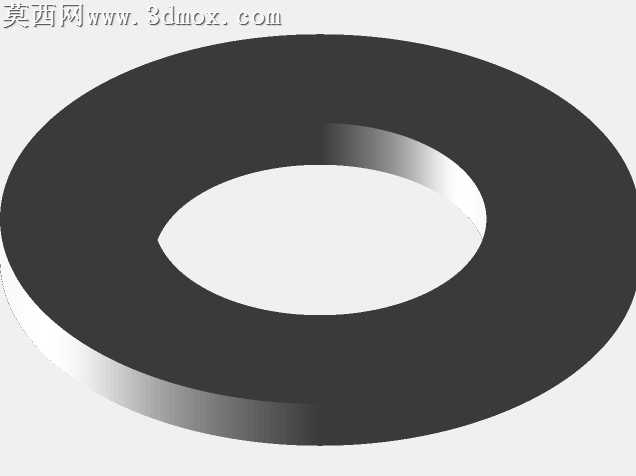

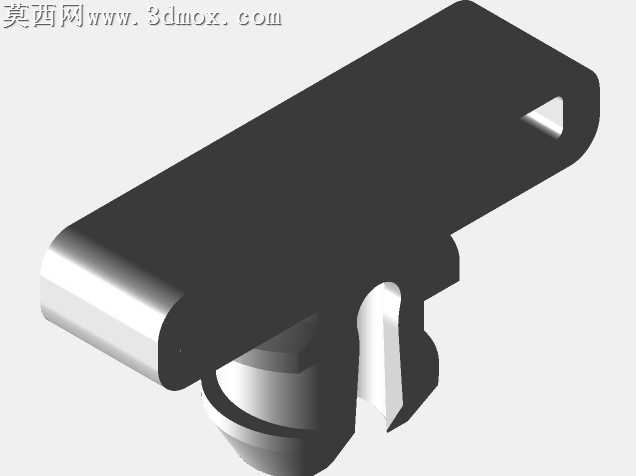

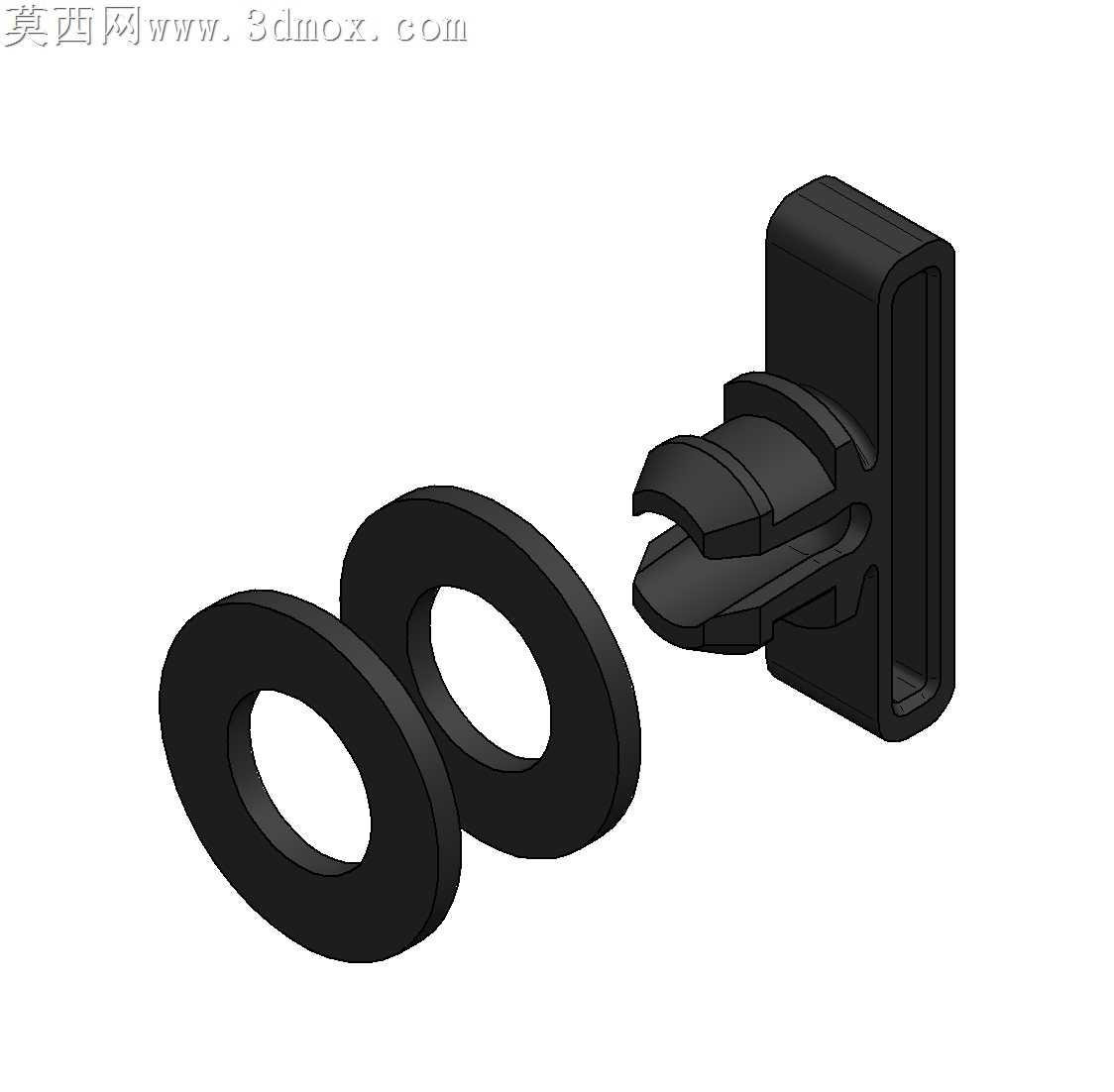

本作品为一款概念性面部防护面罩三维设计，整体采用真空成型工艺适配的结构逻辑完成建模，核心面罩主体选用三维弯曲的PET材质作为基础载体，在三维建模阶段针对PET材料易热成型、高透明、抗冲击的材料特性，对面罩曲面做了大覆盖度的弧度优化，确保成型后的罩体可以最大限度覆盖使用者面部区域，从额部延伸至下颌下方，侧面延伸至耳侧位置，形成完整的面部防护屏障。建模过程中对绑带固定结构做了多版本迭代优化，V1.1版本将原有的皮带扣组件简化为3个独立可拆分的打印组件，所有结构件均适配FDM 3D打印工艺要求，建模时特意规避了大角度悬空结构，确保打印过程无需额外添加支撑材料即可完成制作，降低打印门槛与耗材成本。绑带系统采用25毫米宽聚丙烯织带搭配同宽度织带调节环的组合结构，建模时精准预留了织带穿装槽位与调节卡位结构，可根据不同使用者的头围尺寸灵活调节绑带松紧度，保证佩戴时的贴合度与舒适度。模型同时适配两件式模具注塑生产方案，针对注塑成型的工艺需求，对主要卡扣件做了拔模角度优化与壁厚均匀化处理，更新版本中特意调整了宠物遮阳板对应位置的孔数，优化注塑时的熔体流动路径，减少成型缺陷。渲染阶段采用半透明材质模拟PET罩体的通透质感，对织带部分做了哑光织物质感的材质调整，头模采用标准人体模型参考，精准还原佩戴时的结构位置关系，清晰展示面罩与面部的贴合间隙、绑带的固定走向，同时预留了内部可搭配口罩使用的空间结构，兼顾日常防护与额外防护叠加的使用需求。
