柔性卡扣式呼吸防护面罩框架结构设计

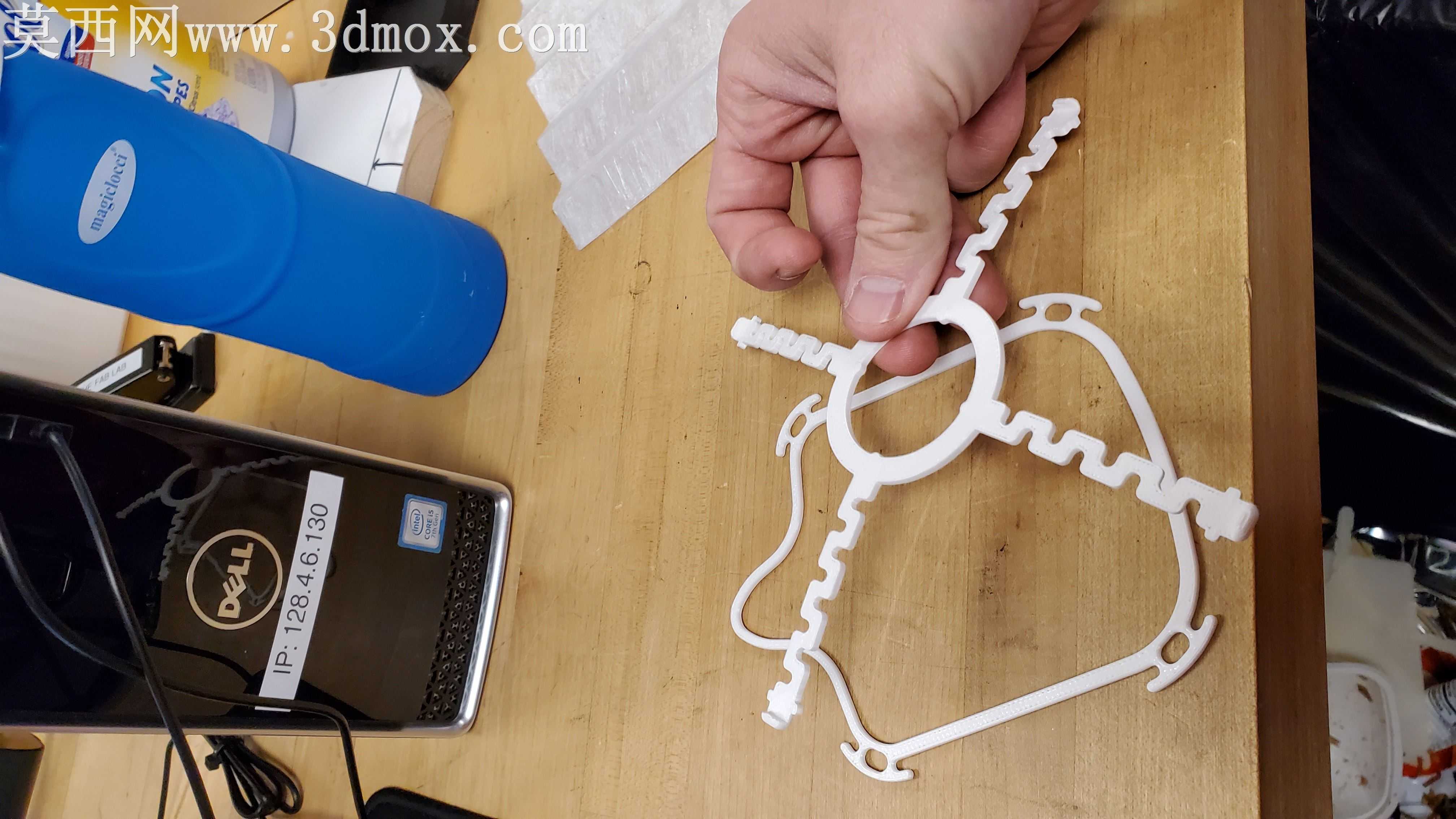

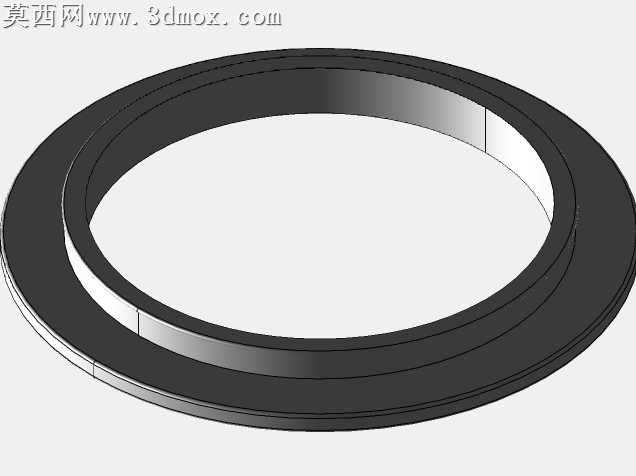

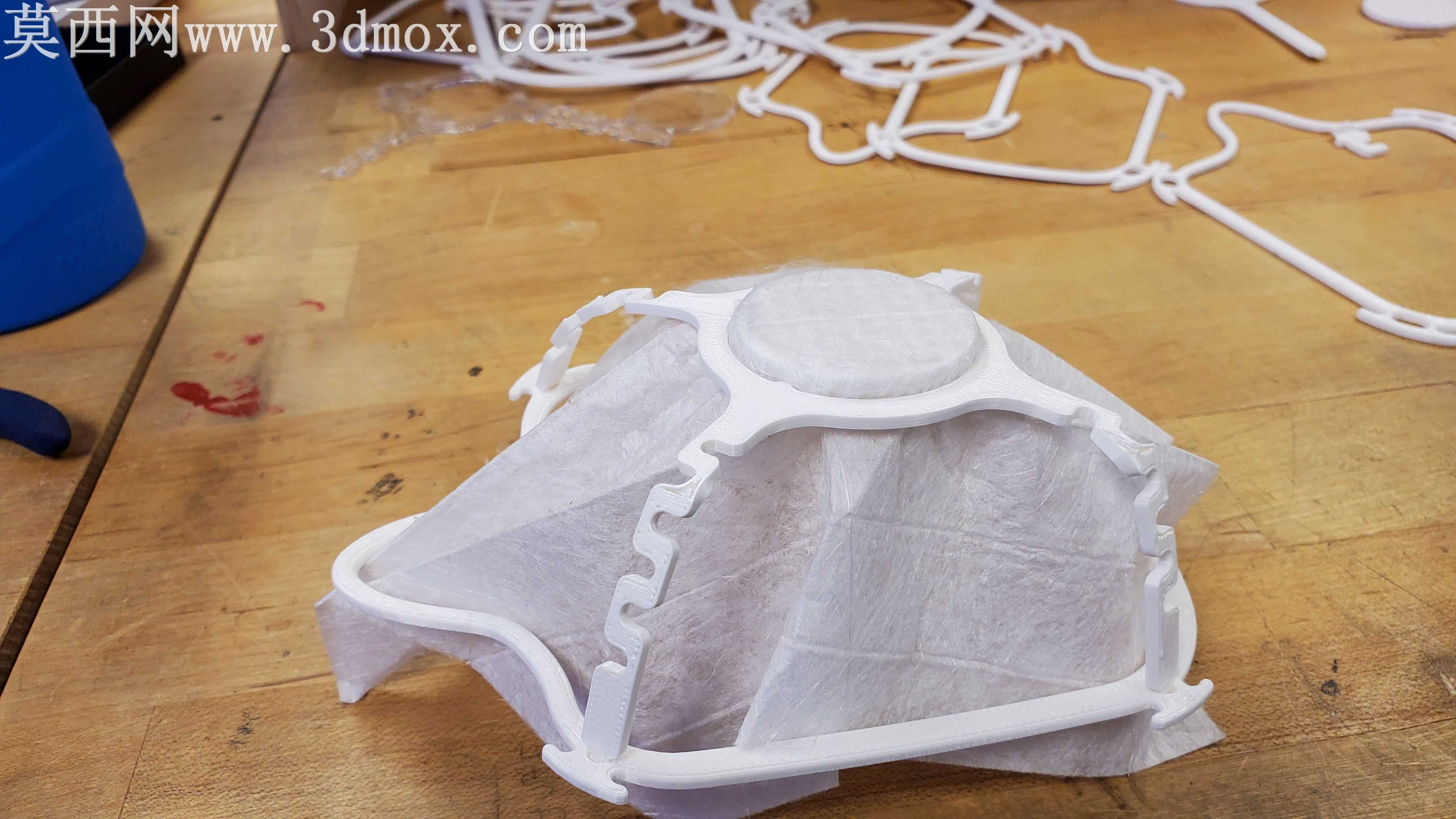

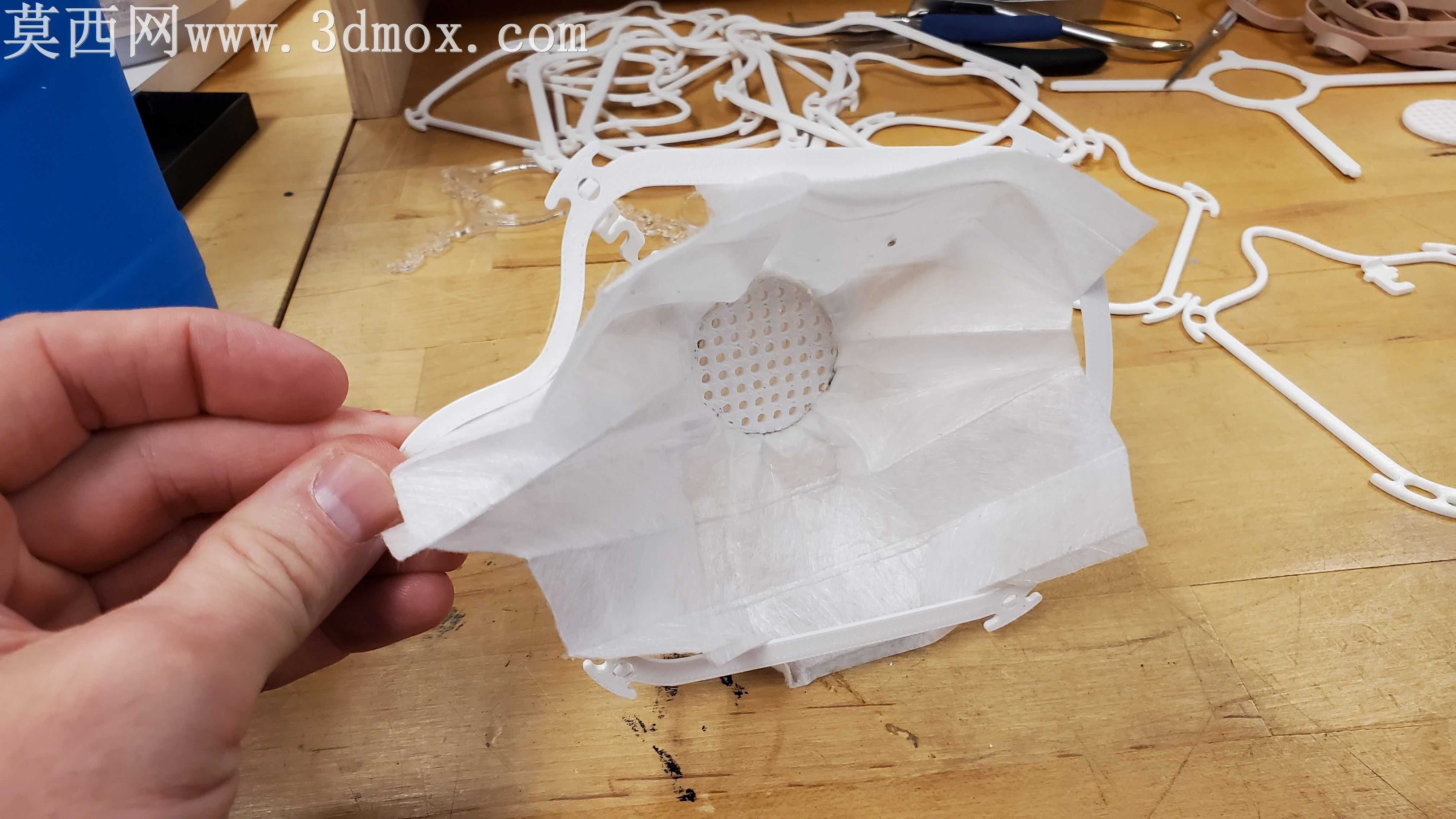

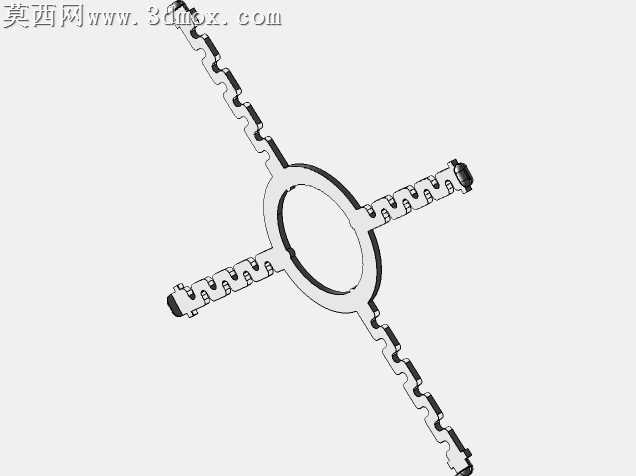

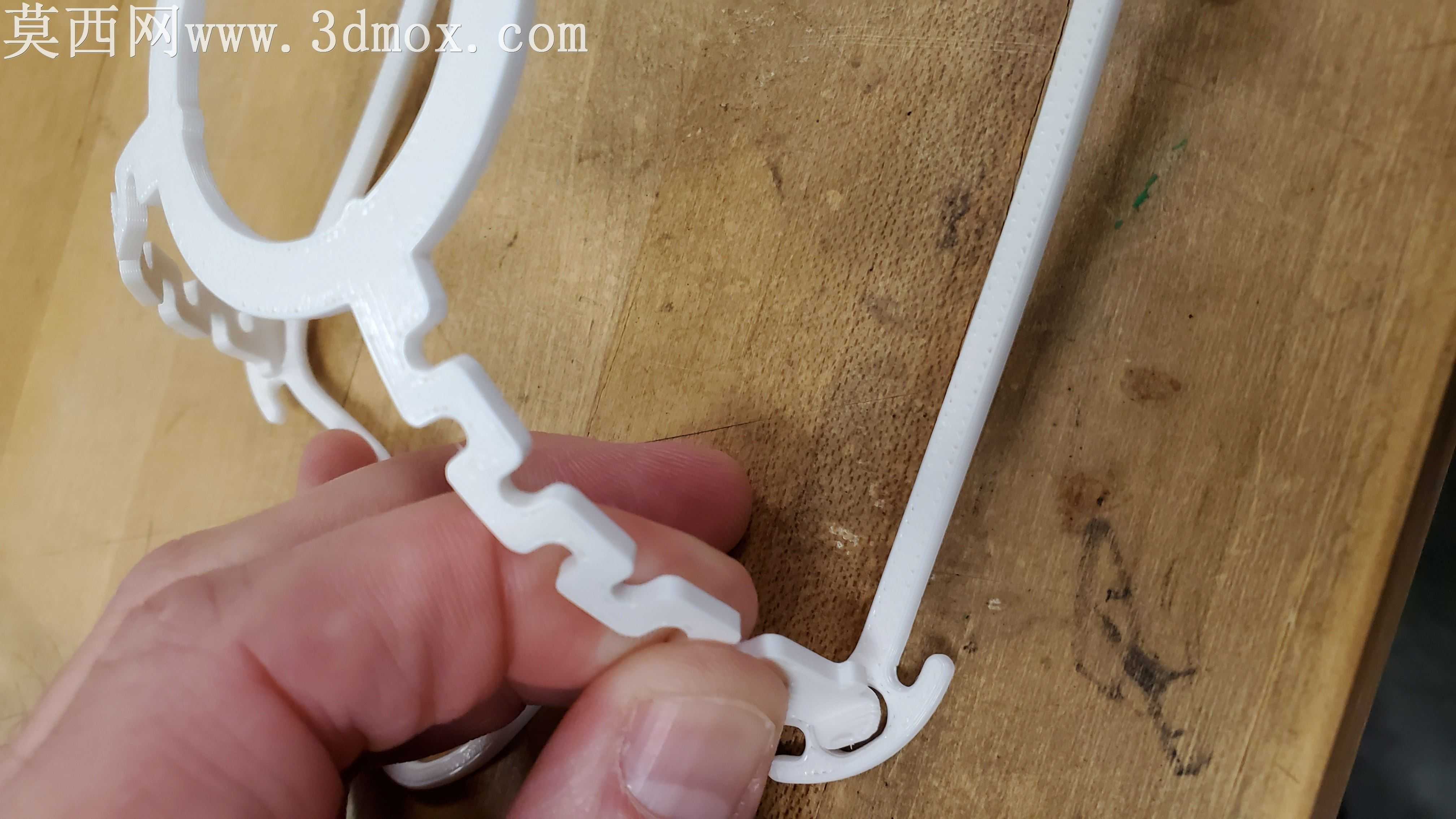

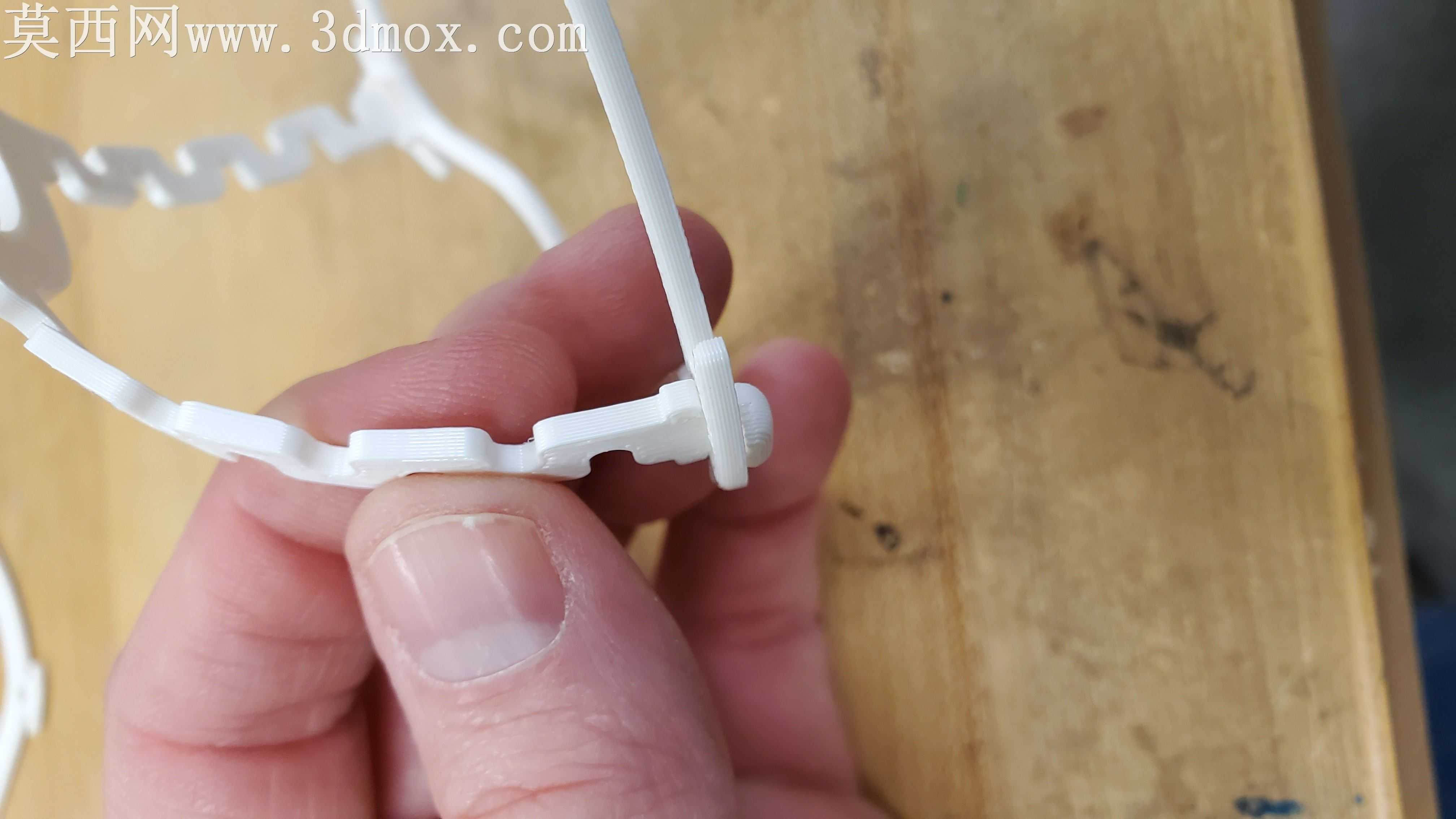

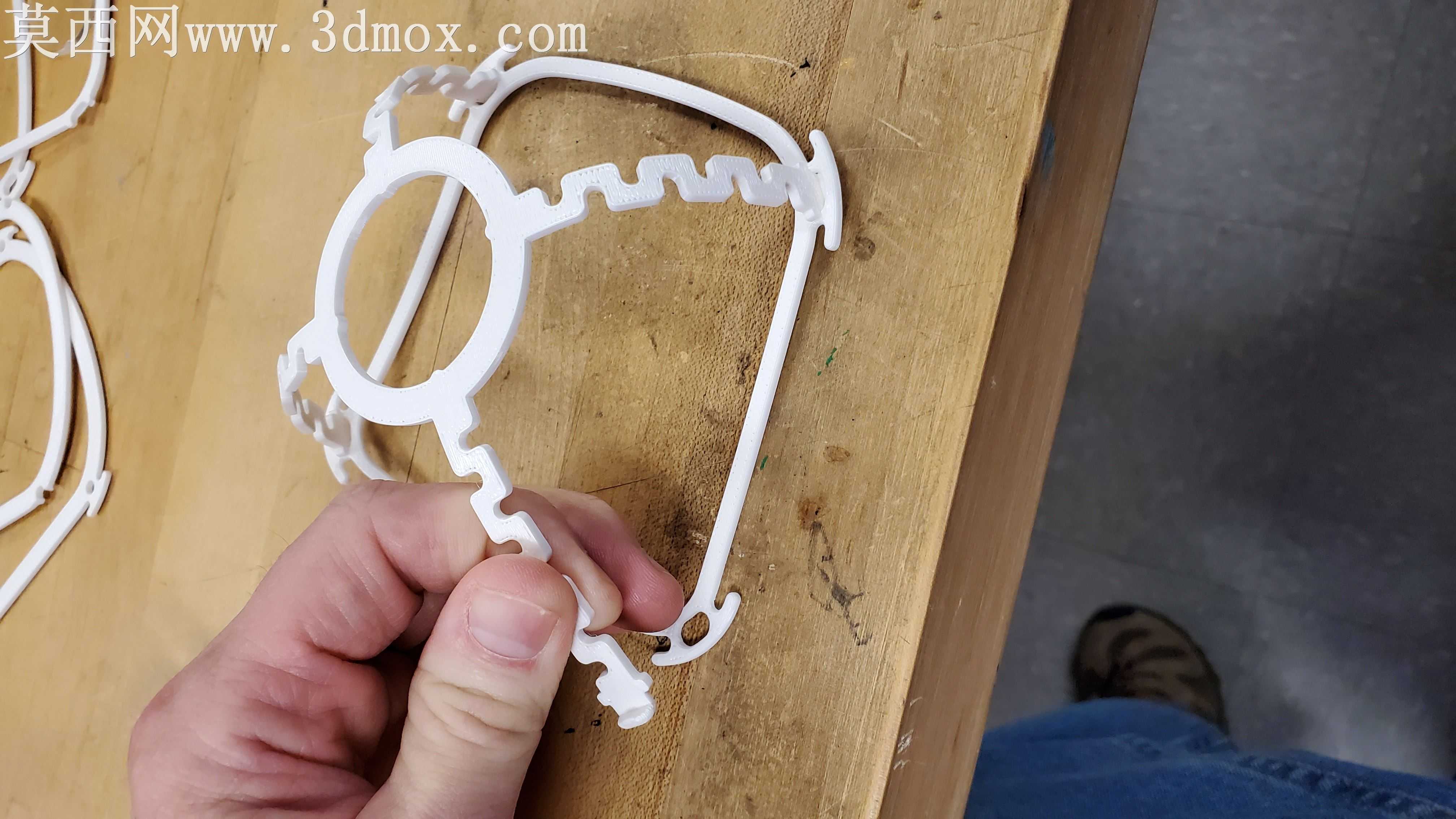

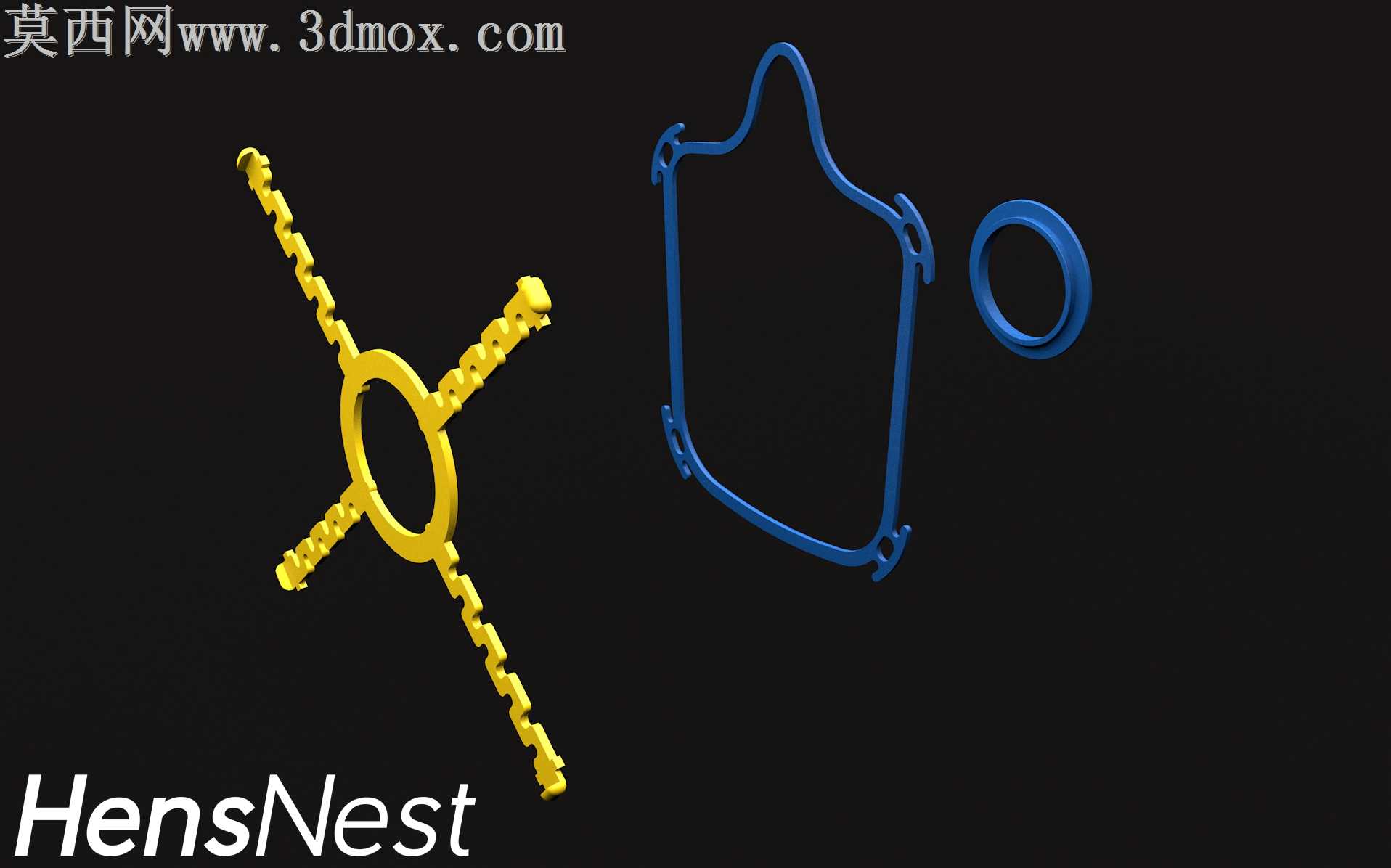

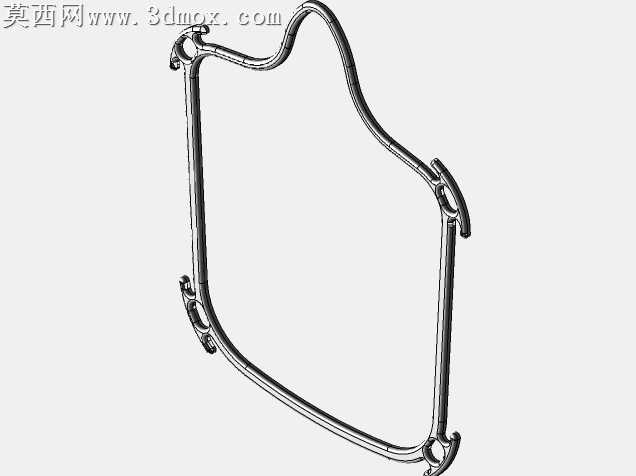

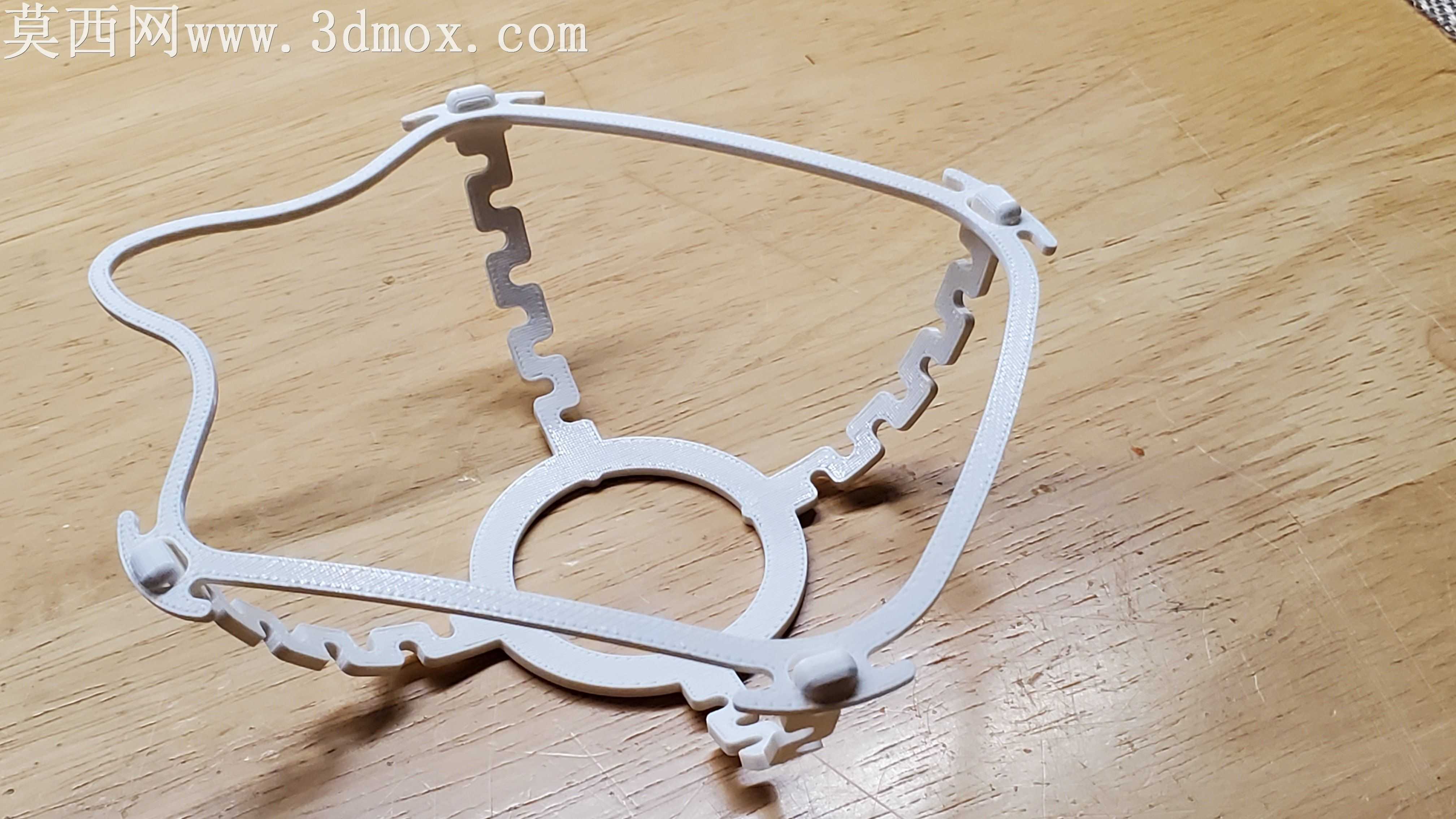

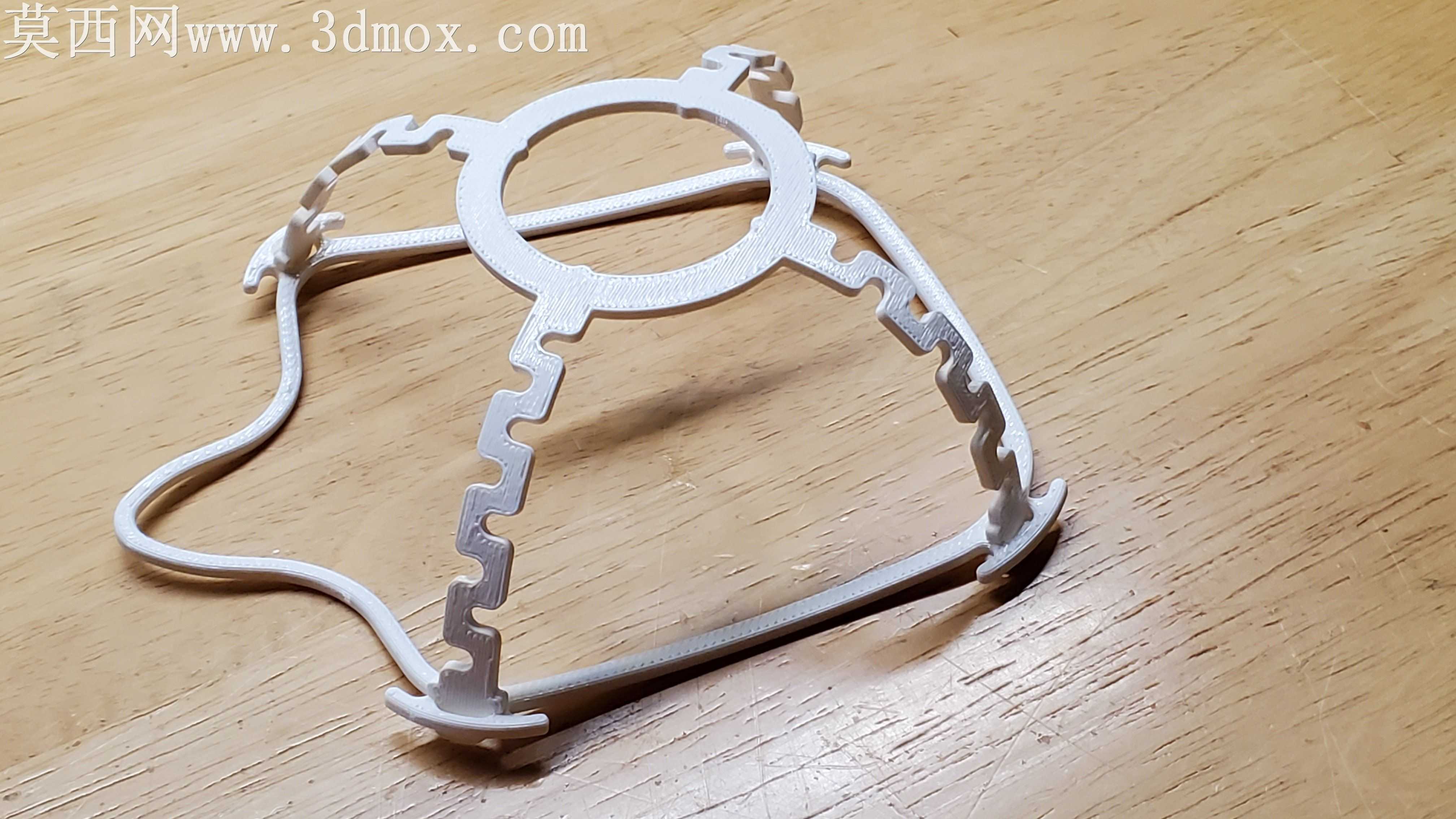

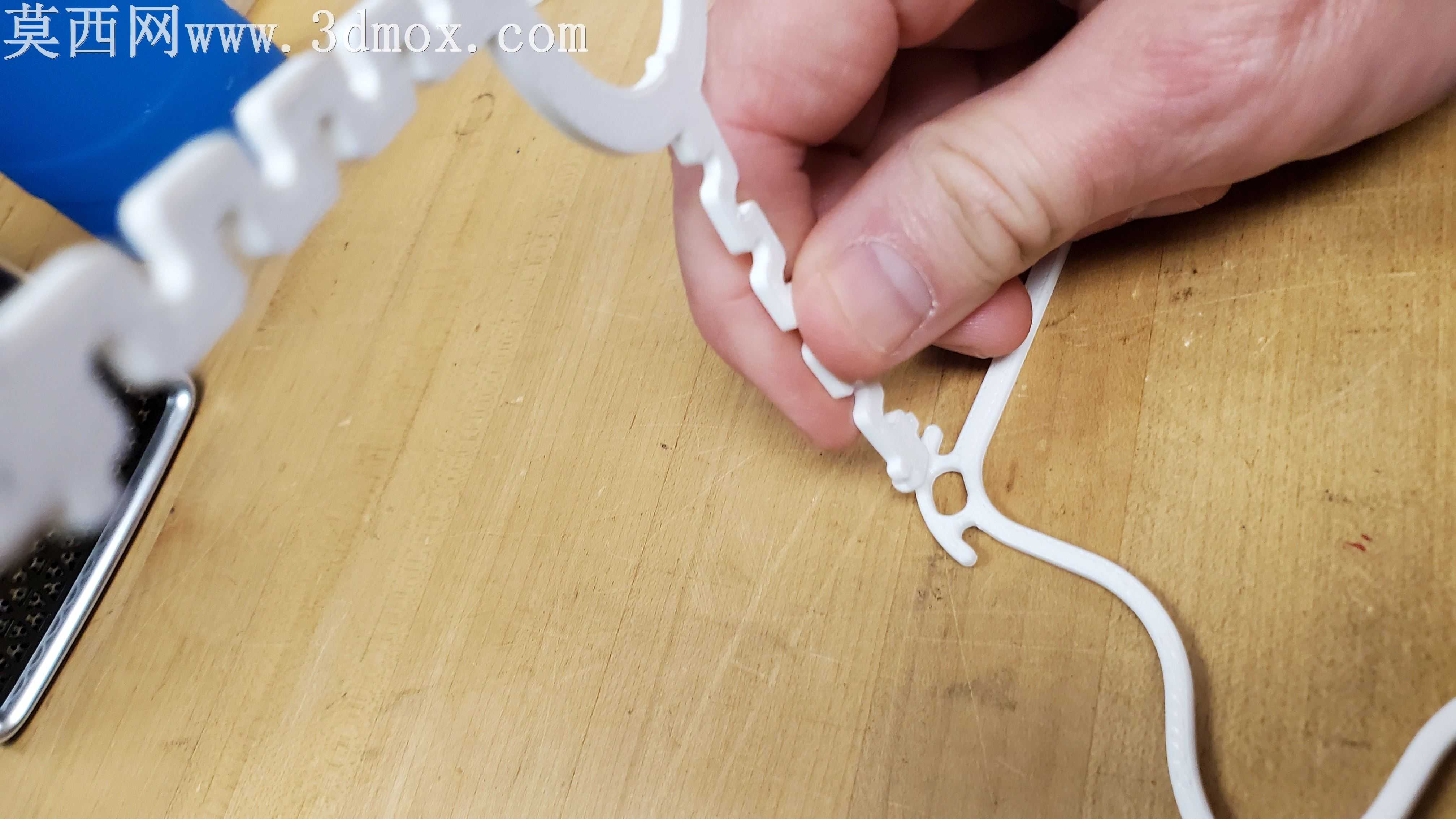

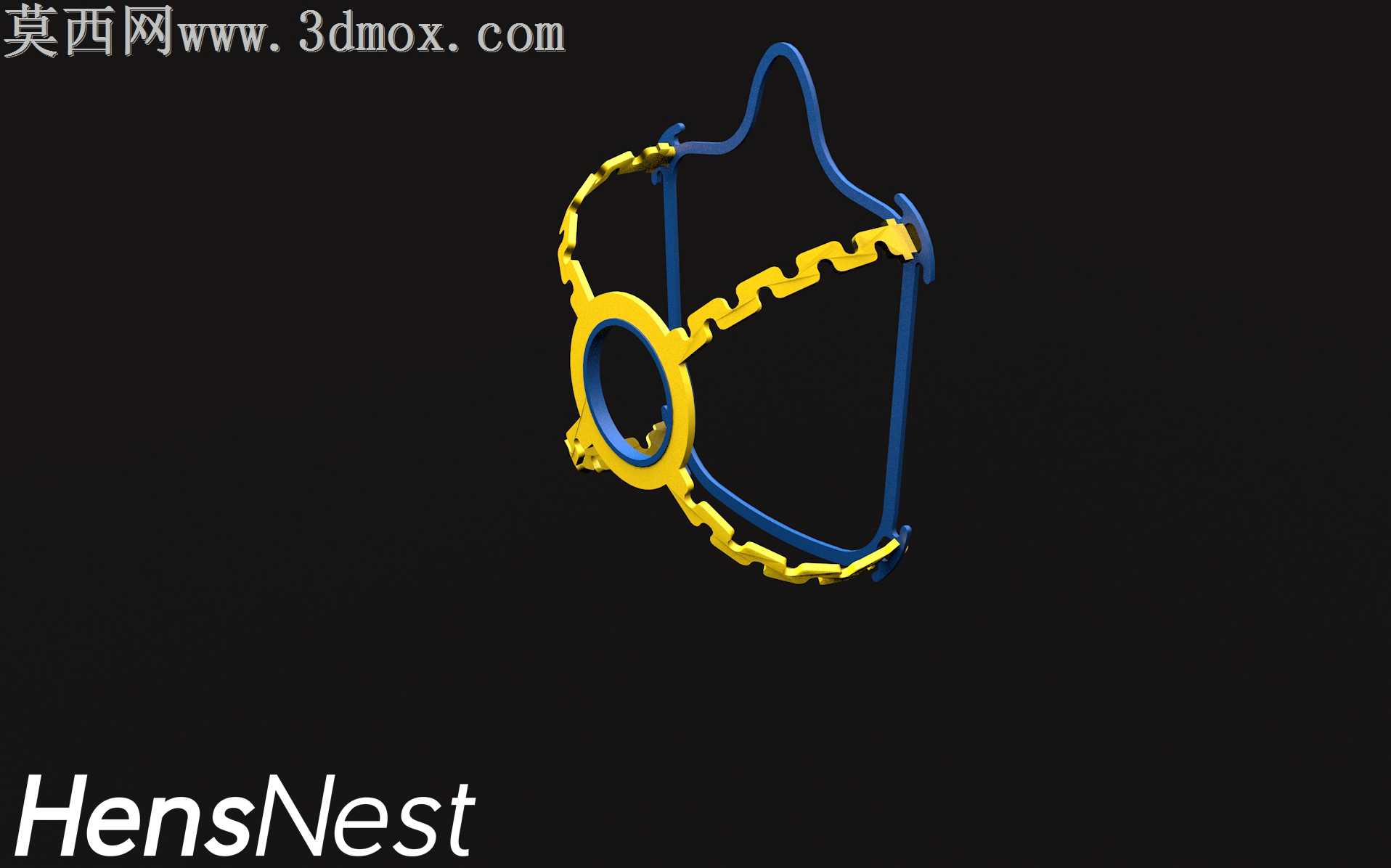

该作品为适配呼吸防护场景的面罩框架三维模型，整体采用环形卡扣式结构设计，建模阶段通过参数化方式勾勒主体轮廓，将佩戴贴合区与滤材固定区做一体化曲面过渡，避免尖锐棱角带来的佩戴不适感。模型渲染阶段采用黄蓝撞色材质区分功能部件，蓝色部分为贴合面部的柔性支撑边框，建模时参考人体面部口鼻区域轮廓做弧度优化，保证佩戴时与面部的贴合度，减少缝隙漏气风险；黄色部分为滤材固定卡扣链，采用连续齿状卡扣结构，沿蓝色边框外侧分布，卡扣齿形做圆角处理，既保证滤材安装后的卡紧力度，又避免尖锐结构划破滤材。结构设计上，框架预留了滤材安装的平整压合面，卡扣链可实现滤材的快速拆装更换，支撑边框内侧做了微凸的贴合筋设计，提升与面部接触的密封性，同时边框整体做轻量化镂空处理，在保证结构强度的前提下降低整体重量，减少长时间佩戴的压迫感。设计思路围绕应急场景下的快速制造与实用需求展开，结构无需复杂后期处理即可完成成型，卡扣结构兼容多种平面滤材的固定，柔性边框可适配不同面部轮廓的佩戴需求，整体结构兼顾成型效率、佩戴舒适度与密封防护性能，模型各部件的连接结构做了公差预留，保证卡扣开合的顺畅度，同时避免使用过程中出现卡扣松脱的问题，滤材固定区域的压合面做了平整度优化，保证滤材安装后不会出现局部褶皱影响过滤效果的问题。
